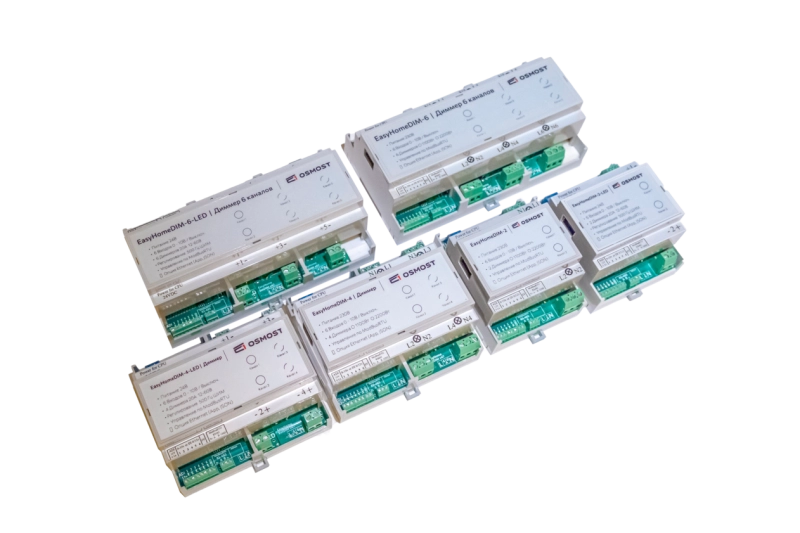

Как мы создали линейку диммеров

Почему мы взялись делать собственный диммер

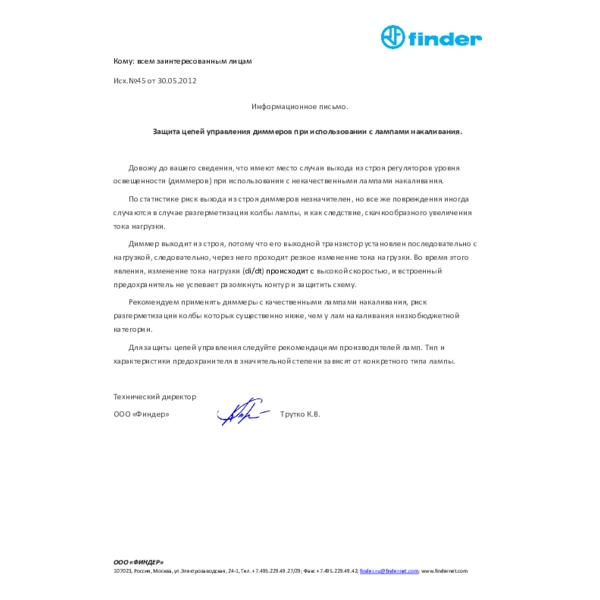

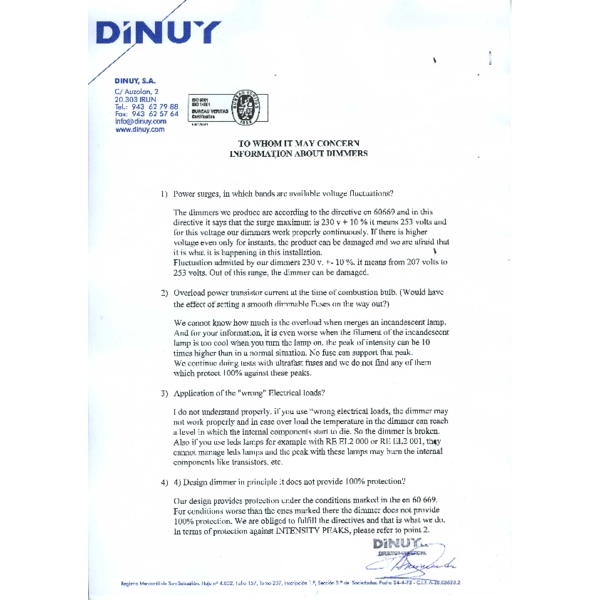

Это были печальные истории: у заказчика половина света не горит, монтажники постоянно возвращаются на объект, руководство терпит убытки. Пользовались известными брендами — от Dinuy и Finder до Schneider Electric. Эти случаи и подтолкнули нас: нужен был инструмент, который стоит разумно и при этом работает надёжно.

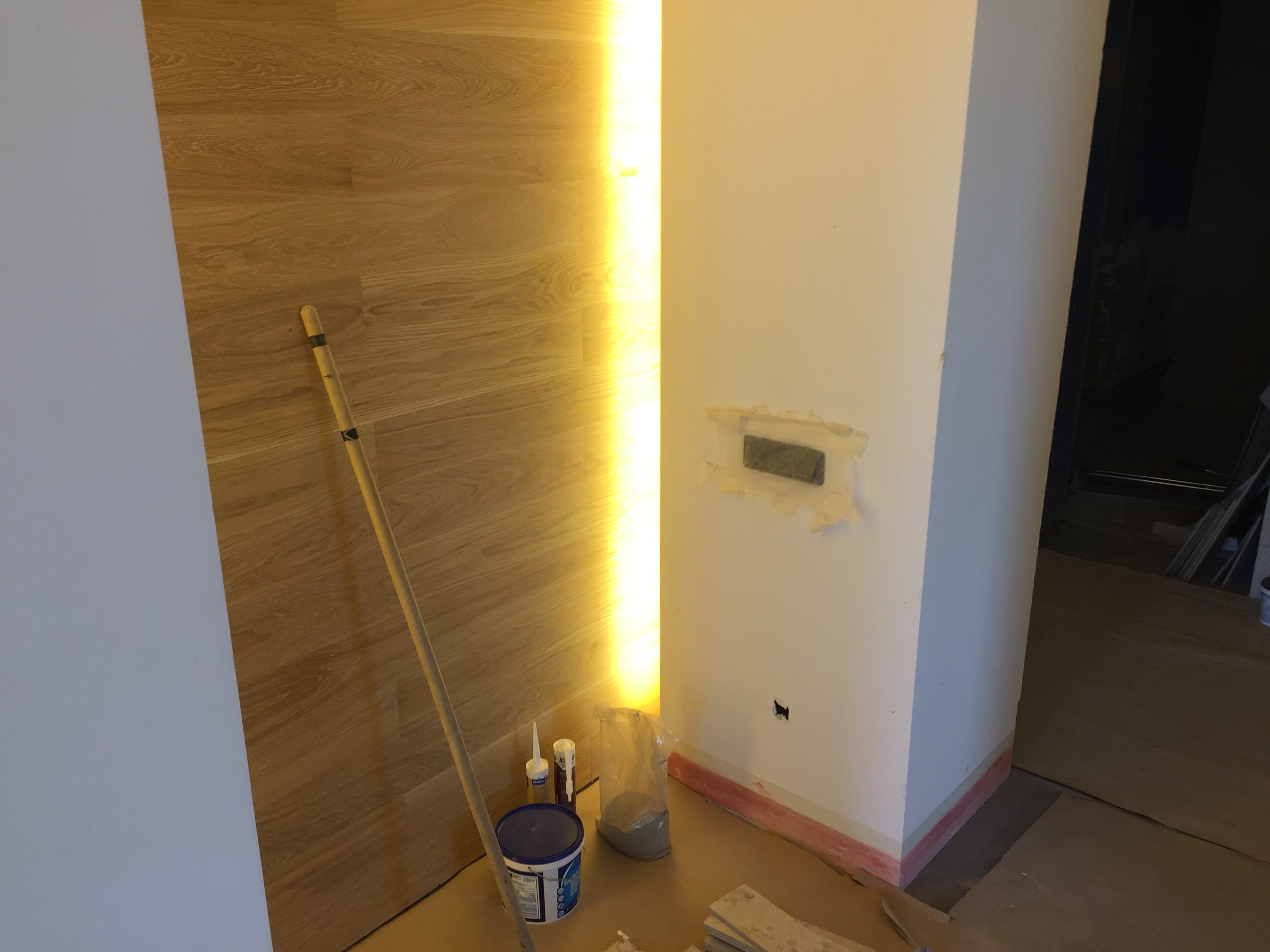

Почему слабые диммеры на больших объектах — это проблема

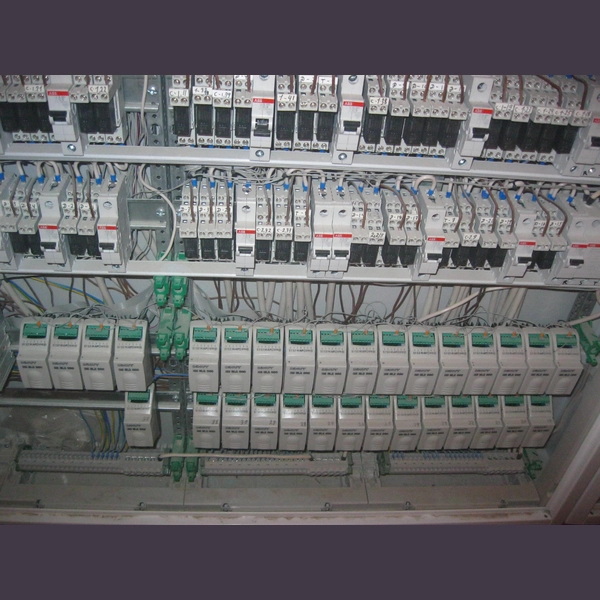

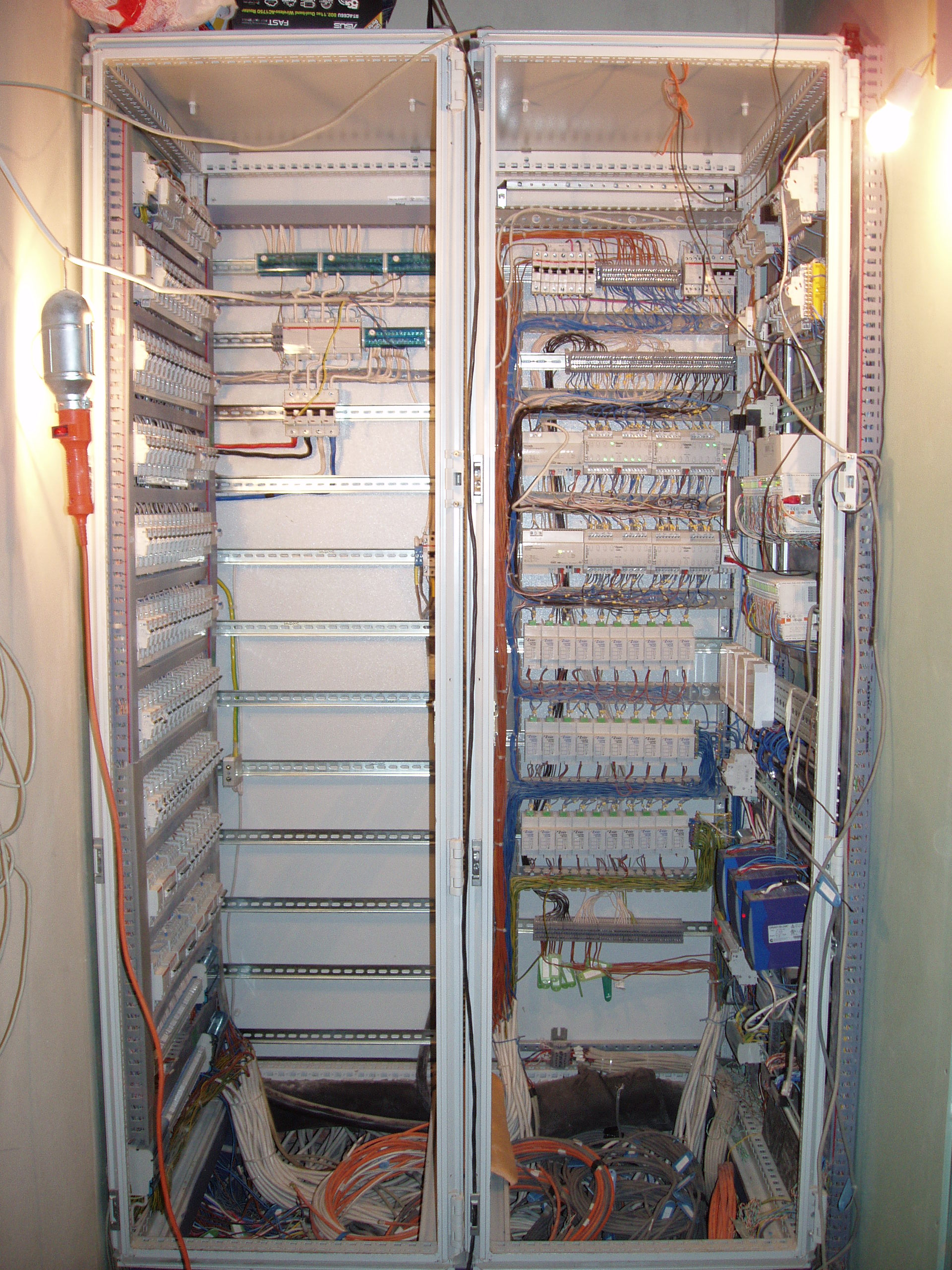

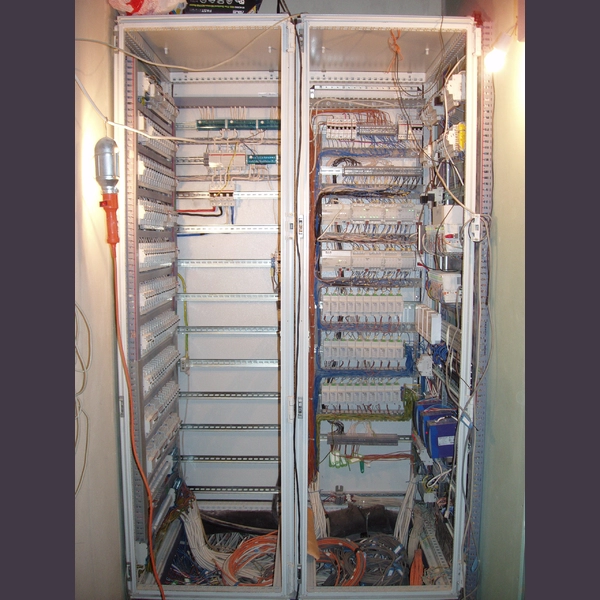

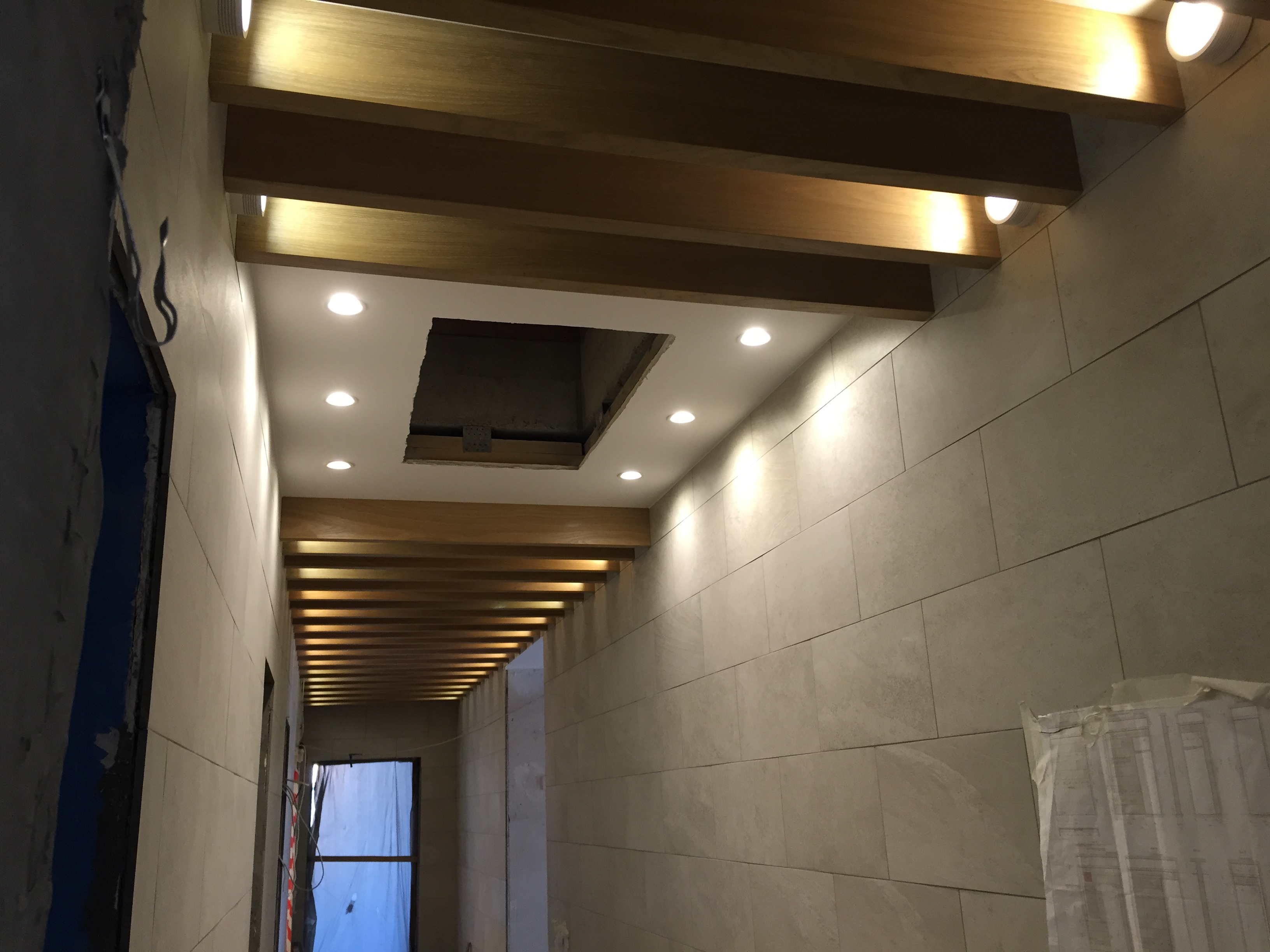

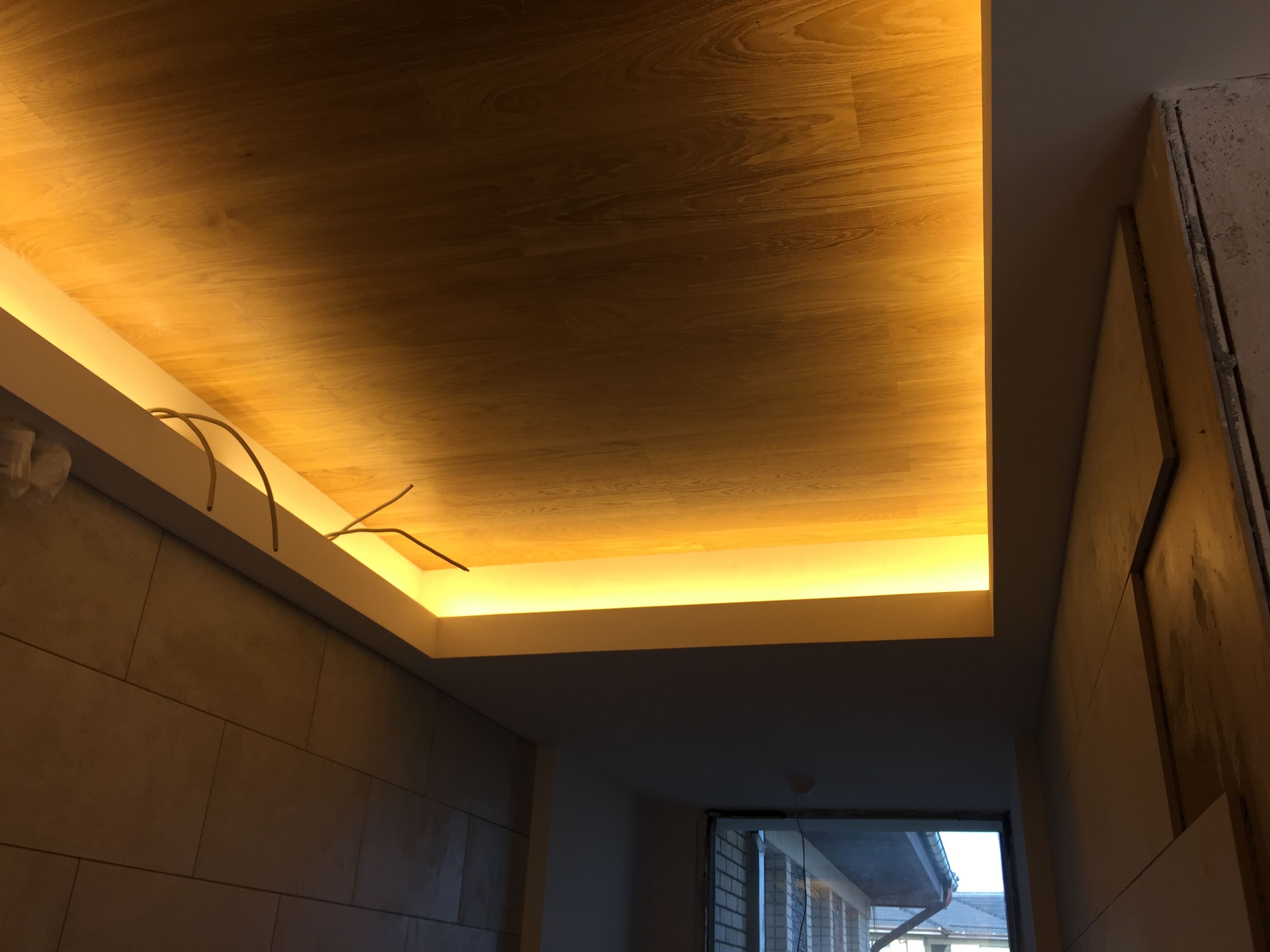

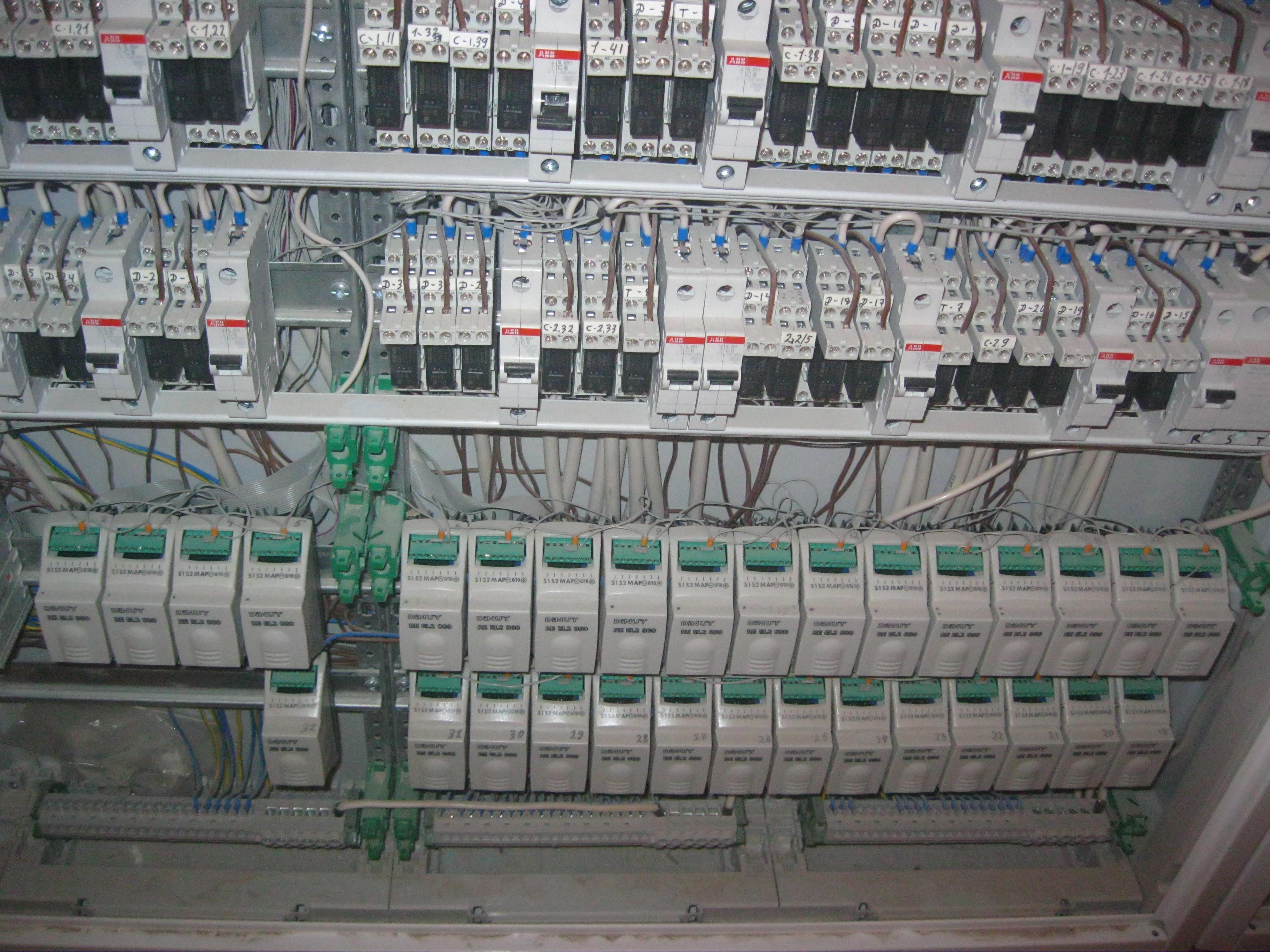

Чем крупнее объект, тем выше цена ошибки. В нашей компании есть яркий пример: объект в Ленинградской области площадью более 1 000 м², включающий три здания. В каждом из них установлено около 50 диммеров, цена одного в 2018 году — порядка 6 тысяч рублей. Если половина оборудования выходила из строя, затраты и логистика по замене становились катастрофическими. Иногда из двух сломанных устройств пытались собрать одно рабочее, но так получалось далеко не всегда. Нам было ясно: надо либо покупать по 100 тысяч за Crestron, либо создать надёжный и доступный продукт, которого пока не было на рынке России.

Какие главные цели были при проектировании диммера

При разработке мы ставили три ключевые цели:

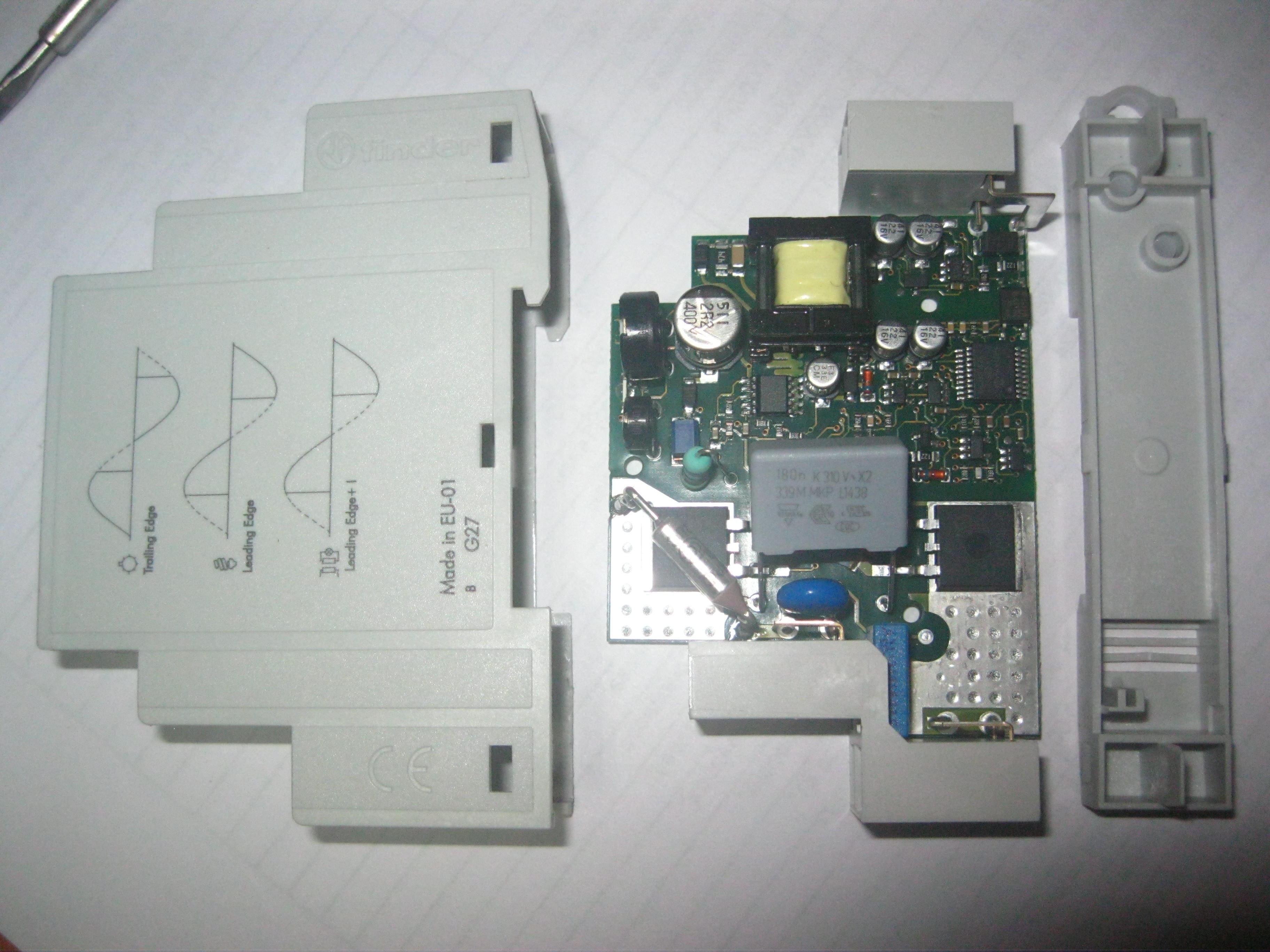

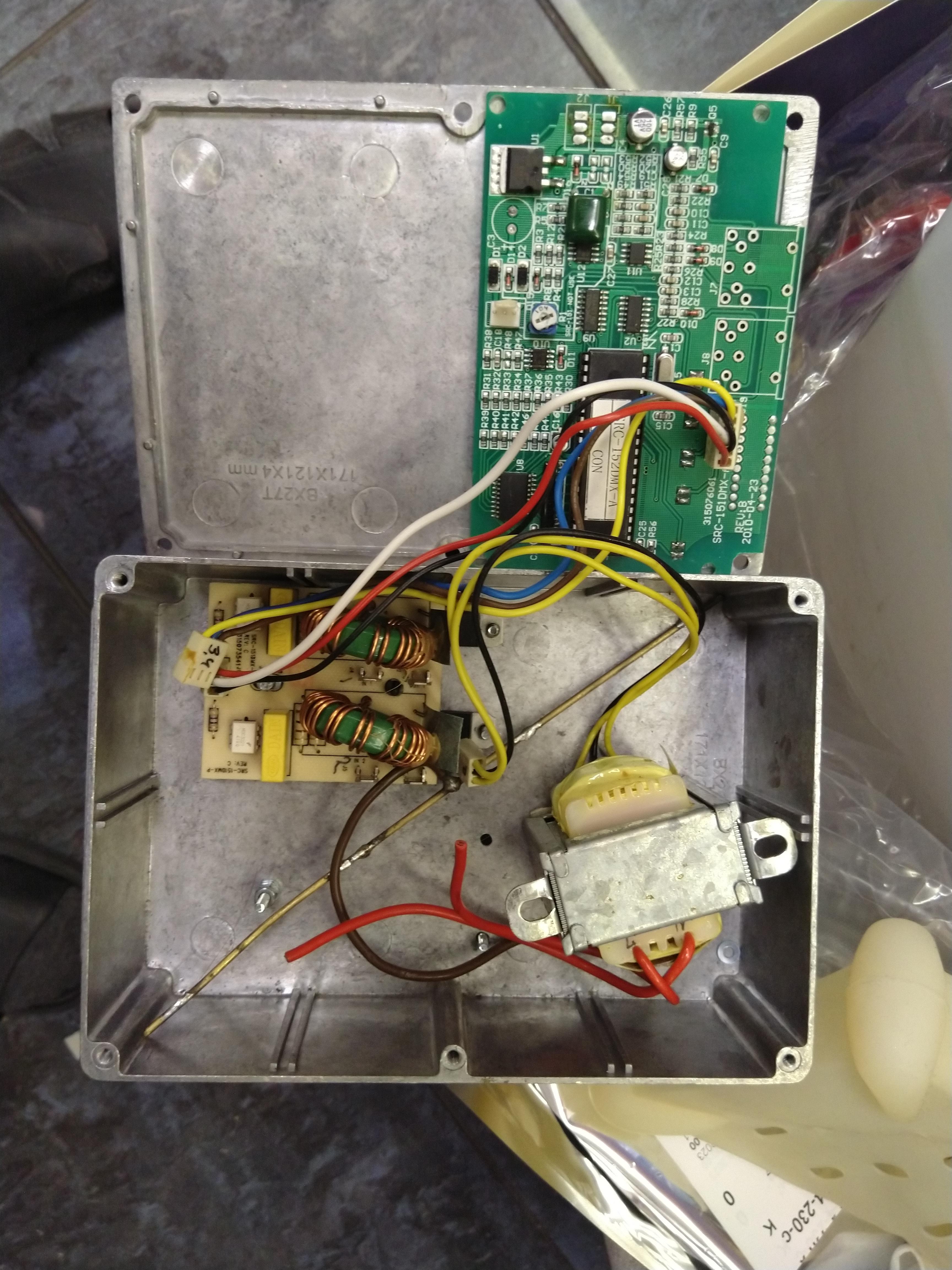

1. Надёжность — изучили разбираемые «погоревшие» диммеры конкурентов и выявили типовые ошибки в схемотехнике и конструкции, в ряде узлов упростили схему, учли не только плату, но и конструкционные зазоры, маркировку и другие механические нюансы;
2. Универсальность по нагрузкам — поддержка как ламп накаливания/галогенов, так и светодиодов с разными режимами управления;
3. Гибкость настройки и удобство интеграции в существующие системы.

Мы упростили там, где сложность не давала надёжности, и усилили критические узлы — в том числе выбрали более дорогие, но более живучие транзисторы. Прим.: стандартный транзистор стоил около 500 руб.; в больших диммерах их может быть 12 шт., и это прибавляет себестоимости, но позволяет получить мощность и надёжность уровня дорогих брендов.

На какие нагрузки и сценарии рассчитан диммер

Когда мы начинали разработку в 2019 году, на рынке преобладали лампы накаливания и галогеновые. Но происходил быстрый переход на светодиодные светильники, и старые диммеры при этом «вскрывали» все свои слабости: мерцание, быстрый выход из строя, нестабильность. Наш первый диммер был введён в эксплуатацию в 2020 году и изначально учитывал работу со светодиодными нагрузками. Он поддерживает:

1. TRIAC-режим для классических 220 В нагрузок;
2. MOSFET режим диммирования по заднему фронту для LED-ламп;
3. ШИМ-режим для светодиодных лент (включая нестандартные высоковольтные ленты 200–300 В),
4. Гибкие настройки под смешанные сценарии и разные блоки питания.

Недавно к нам обратился один подрядчик: они управляют фасадными светодиодными лентами с номиналом 200–300 В и подключили наши диммеры в режиме ШИМ. По сути, они используют наш диммер не как классический TRIAC/тиристорный регулятор для 220 В, а как ШИМ‑контроллер, аналогичный тому, что применяют для низковольтных LED‑лент. Такое решение объясняется масштабом фасадов — большие длины и распределённые питания требуют высоковольтной техники, а альтернативных диммеров, способных работать в этом режиме, на рынке практически нет. Было приятно узнать, что наша разработка подошла под эту нестандартную задачу и успешно используется на объектах клиента.

Как решали типичные проблемы: мерцание и шум

Мерцание часто возникает из-за проблем с детектором перехода нуля сети (50 Гц). Наводки и смещения сдвигали срабатывание, и диммер терял синхронизацию. Мы завели внутренний таймер, который прогнозирует следующий переход нуля и не разрушает цикл, если перехода не обнаружено в ожидаемый момент. Таймер перенастраивается только при серии отклонений — это позволило практически убрать мерцание для источников на 220‑В. Для светодиодов мы доработали алгоритм плавного изменения яркости.

Интересный момент — «замедление» регулировки яркости. Изначально мы задавали фиксированное время перехода — например, 5 секунд, что приемлемо для полного разгона от 0% до 100%, но слишком медленно для мелких корректировок, скажем 10→20%. Поэтому мы разработали адаптивный алгоритм: диммер анализирует величину изменения яркости и подбирает время перехода под задачу. Для больших шагов — плавный длительный переход, для мелких — короткий аккуратный отклик. По сути, это — «умный» подход, близкий к применению элементов ИИ-подхода в алгоритмах димминга.

Уникальные функции диммеров Osmost EasyHome

• Гальваническая развязка каждого канала и питания. Можно подключать каналы к одному автомату, к разным УЗО или к разным вводам — не нужно беспокоиться о помехах между каналами.
• Переключаемые режимы диммирования (MOSFET ↔️ ШИМ) — позволяет не снимать диммер при смене типа светильников, а просто изменить настройки и, при необходимости, поставить блок питания для низковольтных светильников.
• Большая допустимая мощность и использование качественных транзисторов — стабильная работа и долговечность.
• Набор настроек для подгонки под разные типы лент и ламп, что важно на объектах, где меняются светильники по воле дизайнера.

Так как мы не стремились удешевить устройство любой ценой, то в результате получили диммер по мощности и долговечности сопоставимый с дорогими европейскими решениями, но по более доступной цене.

Практическая надёжность и тестирование

Благодаря применению качественных компонентов, продуманной схемотехнике и конструкции, уже со второй итерации продукт заработал стабильно. Мы тестировали сначала в офисе, а затем прямо в полевых условиях: небольшие пилотные серии у клиентов, с оговоркой на возможные мелкие глюки, которые мы исправляем по мере обнаружения. Большинство клиентов с энтузиазмом принимали участие в таких тестах — и в итоге остались довольны.

Сейчас мы выпускаем обновлённые итерации с упором на удобство и комфорт, но уже со второй версии диммеры работали стабильно и выполняют свои задачи — все установленные с тех пор устройства продолжают исправно эксплуатироваться.

Производственные сложности

При передаче на серийное производство всплыли реальные «полевые» проблемы: например, опорник для микроконтроллера трижды переворачивали на плате в документообороте, а китайцы долго не понимали, что «точка» в маркировке светодиода это знак «плюс», в итоге мы стали рисовать «+», что сильно упростило всем жизнь. Такие вот банальные вещи требуют дополнительной проработки документации и контроля качества.

Как управлять оборудованием: ПО и интерфейсы

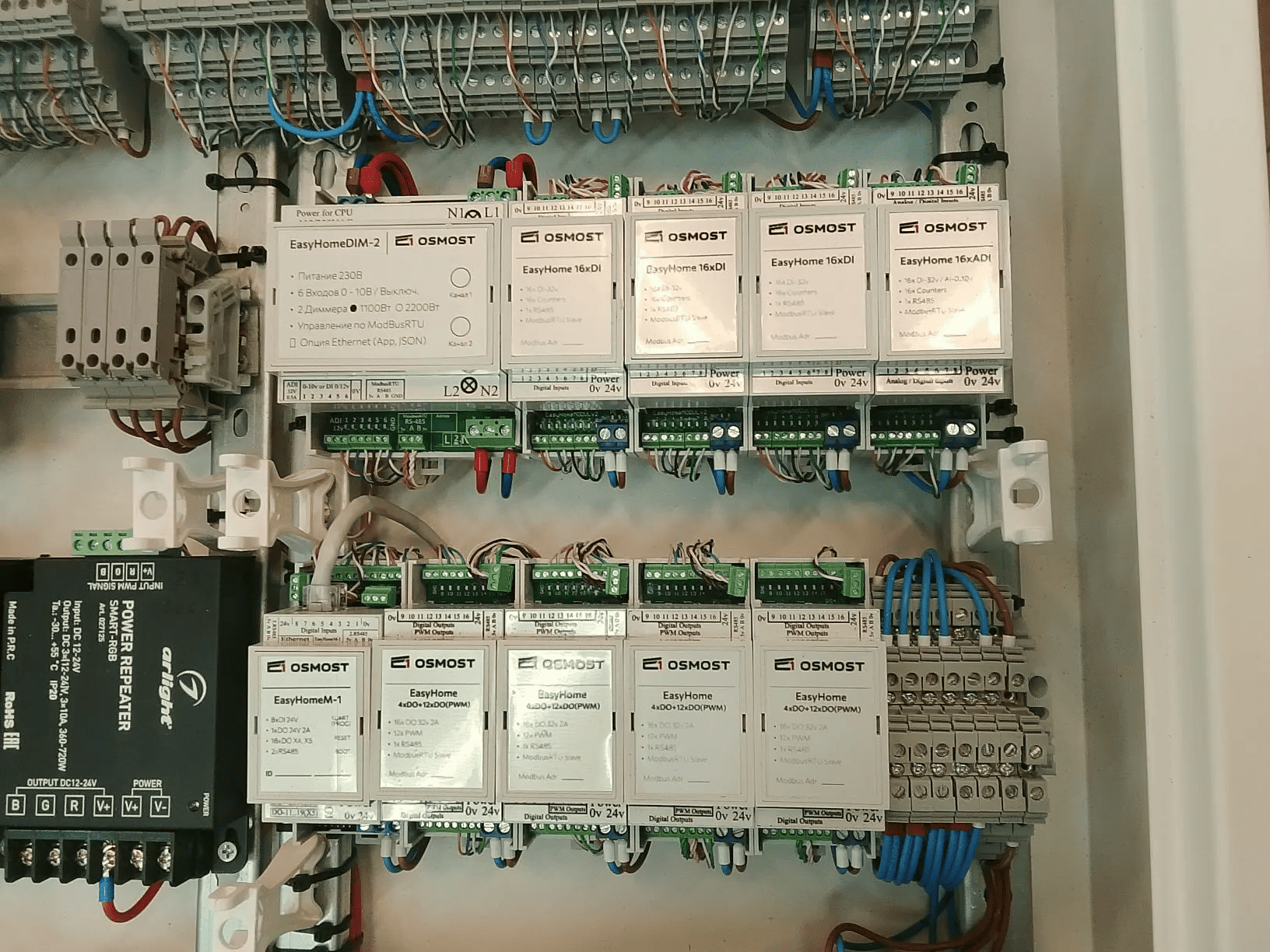

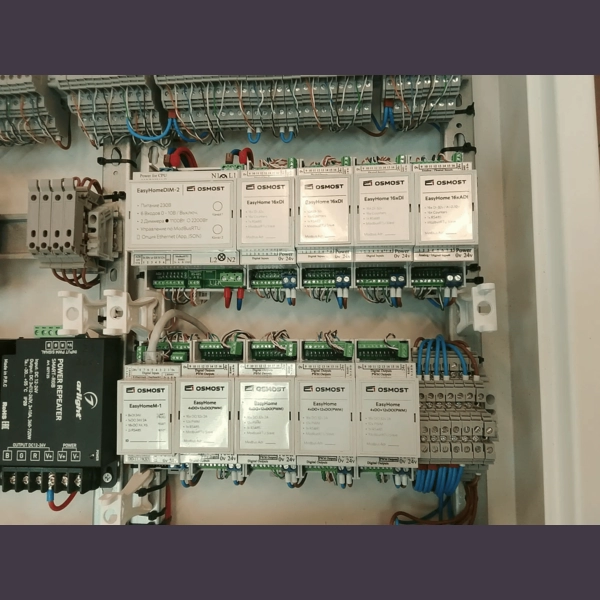

Лучше всего интегрируются с родной системой компании Osmost. Но так как диммеры поддерживают Modbus RTU по интерфейсу RS-485, а для сетевого управления — JSON API, это даёт гибкость в интеграции:

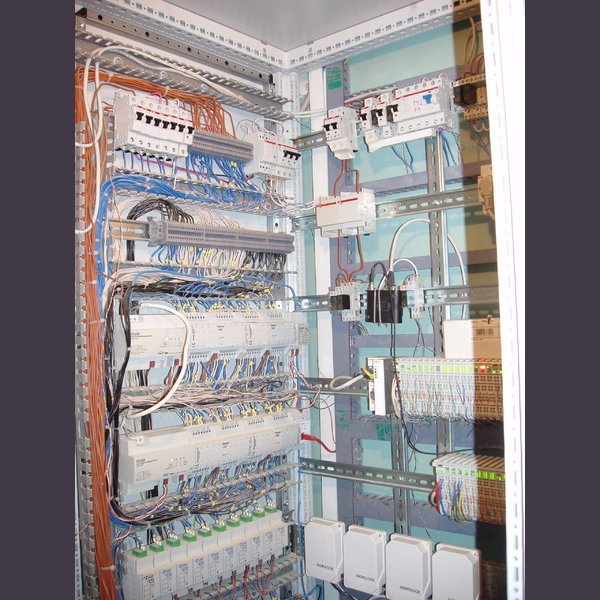

• В составе централизованных АСУ или BMS. Диммеры управляются по RS-485 напрямую, тогда родные мобильные приложения не используются.

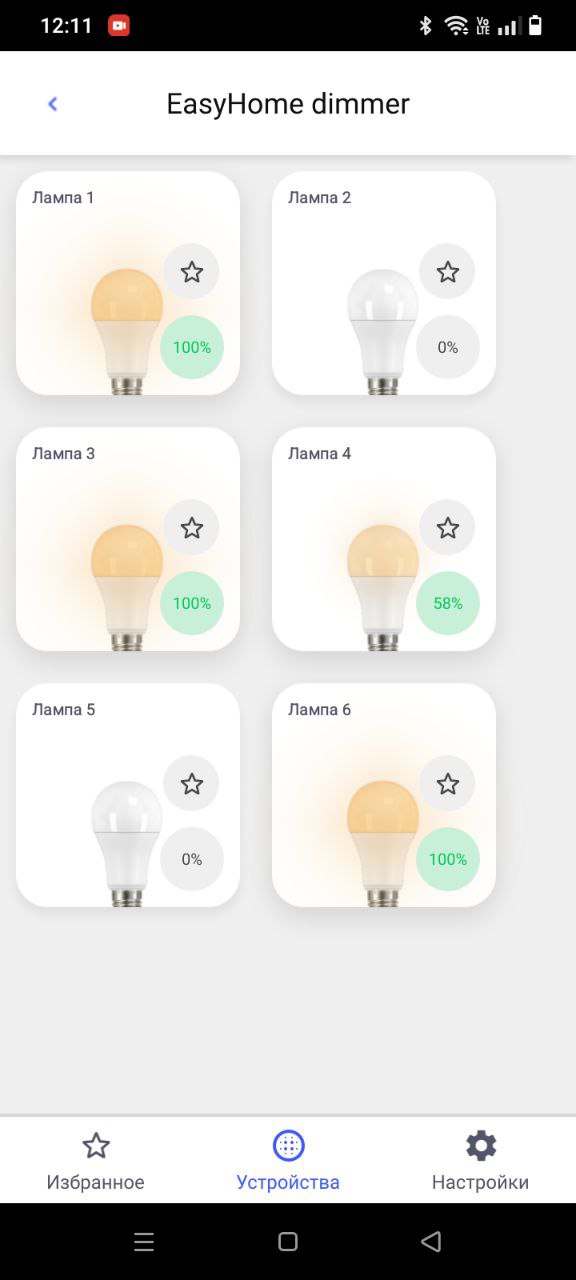

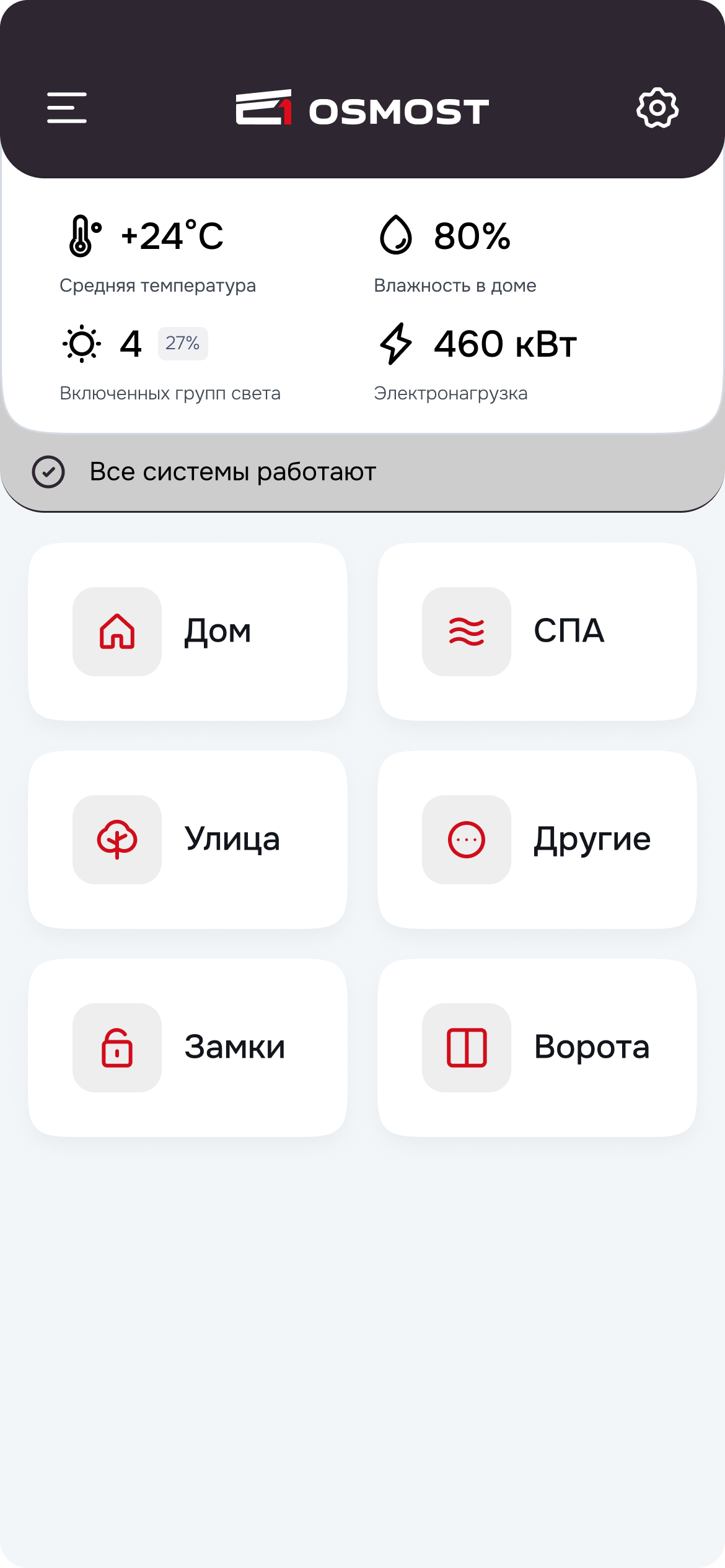

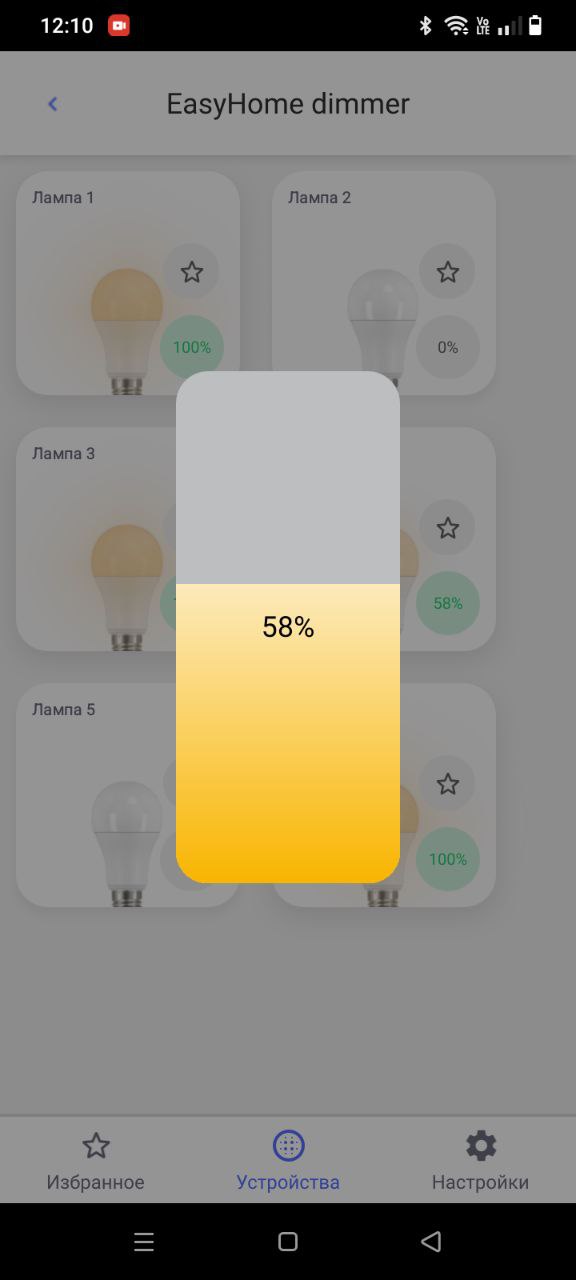

• Для локального/интернет-управления есть приложение Osmost Easy Home и собственное ПО EasyHomeDIM, позволяющее напрямую обнаруживать и управлять несколькими диммерами в локальной сети.

Наши диммеры работают в концертном зале Санкт‑Петербургской филармонии: там установлена нестандартная кастомная система управления, но EasyHomeDIM эксплуатируется вот уже несколько лет и показывает стабильную работу.

У компании AV‑Media были решения на базе Crestron, но из‑за высокой стоимости оригинальных диммеров они перешли на наши устройства, интегрировав их со своими процессорными решениями — и получили успешный, более экономичный вариант.

Где применять диммеры Osmost

Это не самое дешёвое решение, поэтому в простых частных домах с минимальными требованиями к диммированию оно не всегда оправдано. Но на средних и крупных объектах, где нужна надёжность, гибкость в настройках и масштабируемость (рестораны, театры, фасады, коммерческие и общественные пространства) — наш диммер зачастую оказывается безальтернативным по соотношению цена/надёжность/возможности.

Краткие технические характеристики:

• Интерфейс: RS‑485 (Modbus RTU), JSON API для сетевого управления.
• Режимы: MOSFET, TRIAC (для 220 В), ШИМ (для низко/высоковольтных LED).
• Изоляция: гальваническая развязка каждого канала.
• Настройки: адаптивное замедление/алгоритмы анти‑мерцания, режимы под разные типы нагрузок.
• Примеры внедрения: концертные залы, фасады, проекты средней и большой сложности.

Автор материала: генеральный директор ООО «Новый дом» — Григорий Забоев.
