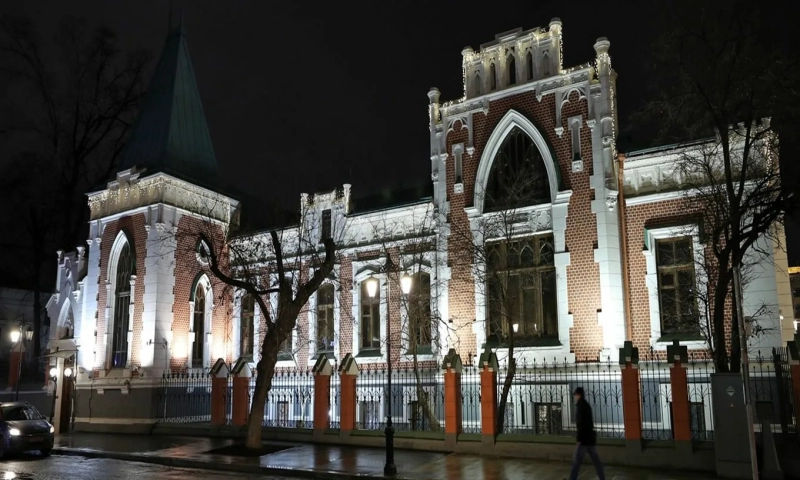

Автоматизация климатических и инженерных систем в музее Бахрушина





Именно эту задачу решал московский театральный музейный комплекс Бахрушина при реконструкции здания. Требовалось объединить разрозненные инженерные системы (освещение, вентиляция, насосы, защита от протечек, климат-контроль) в единую, надёжную и масштабируемую сеть управления, которая позволила бы оперативно контролировать все процессы и реагировать на аварийные ситуации.



Почему именно EasyHome PLC и оборудование Osmost

Реализацией проекта занялся партнёр компании ООО «Новый дом» — специалисты по системам умного дома с опытом работы с программируемыми контроллерами. Выбор пал на комбинацию оборудования ОВЕН и EasyHome PLC — решение, которое зарекомендовало себя в сложных многоэтажных зданиях с повышенными требованиями к надёжности.



Почему именно эта связка?

• Масштабируемость. EasyHome PLC — это отказоустойчивая платформа, способная управлять десятками подсистем одновременно. Для здания с несколькими сотнями точек управления это критически важно.
• Открытая архитектура. Контроллеры общаются через стандартные интерфейсы (Modbus, Ethernet, RS-485), что позволило интегрировать оборудование разных производителей в единую визуализацию.
• Встроенная диспетчеризация. ПО EasyHome предоставляет готовые шаблоны для управления климатом, вентиляцией, освещением и защитой от аварий — не нужно писать алгоритмы с нуля.



Мы автоматизировали централизованное управление всеми климатическими системами (кондиционеры, увлажнители, контроль температуры и влажности в каждом помещении).

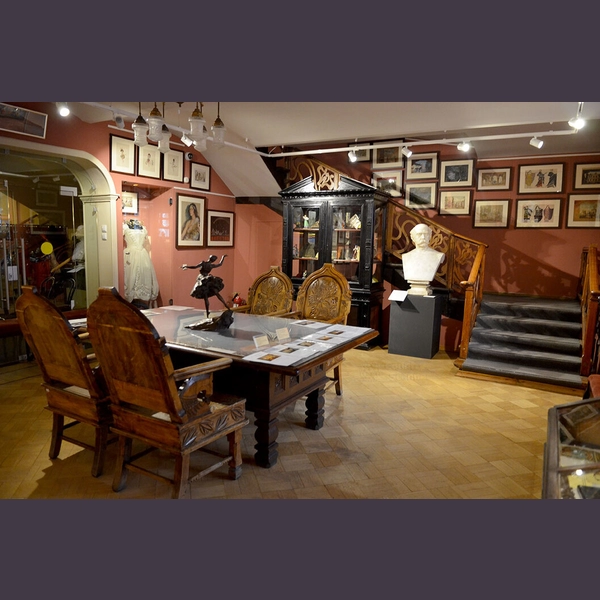

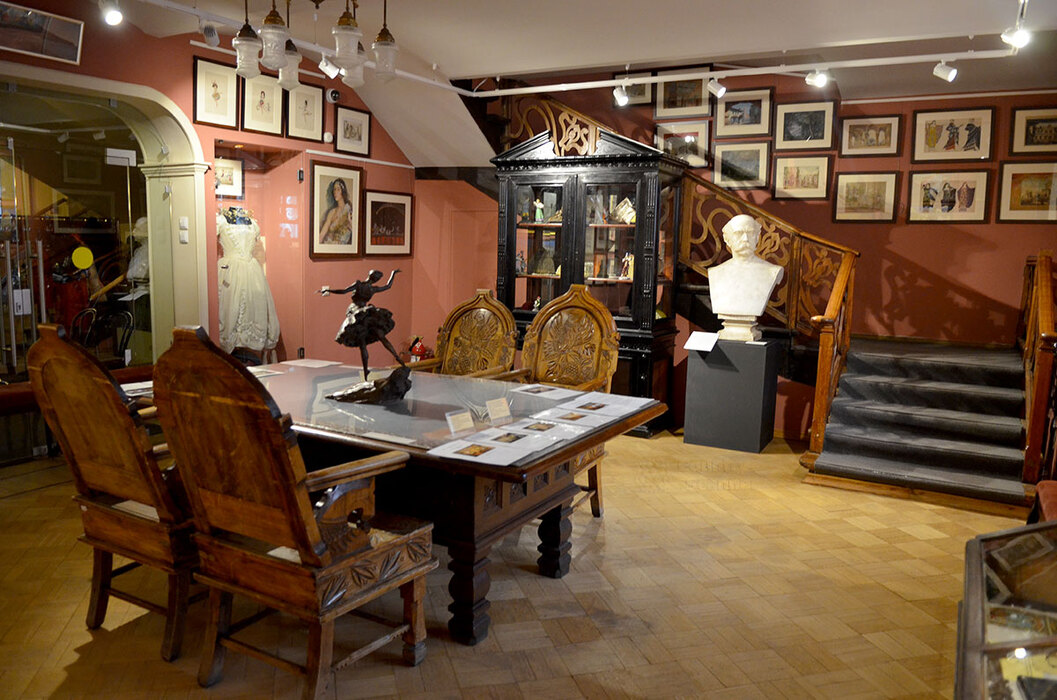

Для каждого помещения (залов и фондов музея) были разработаны шкафы управления вентиляцией и диспетчеризацией (ШУВиД) на базе контроллеров ОВЕН ПЛК110-60. Всего задействовано 15 контроллеров, которые образуют распределённую систему управления.

Модули расширения Мх110 позволили увеличить количество входов и выходов без усложнения сети управления. Все контроллеры общаются друг с другом и с центральным сервером через RS-485 с протоколом Modbus RTU — стандарт, понятный любому интегратору.



Центральный узел: ПЛК210 как сборщик информации

Над всеми локальными контроллерами установлен ОВЕН ПЛК210-01-CS — более мощный контроллер, который выполняет роль сервера визуализации и центра логирования. Его задачи:

• сбор данных со всех 15 контроллеров ПЛК110 по сети Ethernet
• синхронизация алгоритмов управления (например, при отказе одного кондиционера, автоматический ввод резерва)
• хранение истории событий для отчётности
• трансляция команд оператора на нужные контроллеры

Эта архитектура избыточности означает, что при сбое одного локального контроллера система продолжит работать, просто потеряет управление одним помещением.



Датчики и исполнительные механизмы

В системе установлены датчики собственного производства Osmost (линейка датчиков для систем EasyHome).

Исполнительные механизмы:

Приводы для управления задвижками кондиционеров



Электромагнитные клапаны для перекрытия стояков при обнаружении протечки



Реле управления вентиляционными установками (включение, отключение, переключение скоростей)



Кнопки и лампы сигнализации: MEYERTEC

Для взаимодействия оператора с системой установлены кнопки и индикаторные лампы MEYERTEC — немецкого производителя, известного надёжностью в промышленных средах:

Кнопки ручного управления вентиляционными установками на щите (принудительный пуск и останов)

Индикаторные лампы для отображения статуса: работает/остановлена/неисправность

Звуковые сигнализаторы при аварийных ситуациях

Как это работает: программная логика и визуализация

Иерархия управления климатом

Оператор музея работает с интуитивным интерфейсом EasyHome, построенным по иерархии:

Выбор этажа — на главном экране отображается план здания с выделением этажей

Выбор помещения — после выбора этажа видны все помещения на нём

Управление климатом в конкретном помещении — температура, влажность, режим кондиционера

В инженерном интерфейсе (для специалистов) настраиваются параметры каждой зоны климата:

• целевая температура (обычно 18–22°C для залов, 16–18°C для фондов)
• целевая влажность (50–60% для экспонатов)
• режим работы кондиционера (охлаждение, обогрев, осушение, увлажнение)
• переключение между автоматическим управлением и ручным (для аварийных ситуаций)



Система автоматически переключает кондиционеры при отказе одного из них (функция резервирования), что гарантирует непрерывность работы климат-системы.



Управление вентиляцией с функцией резервирования

13 вентиляционных машин работают по принципу «основная + резерв». Контроллер ПЛК110 управляет включением/отключением каждой установки через Modbus, отслеживая её статус и наличие неисправностей.



Алгоритм автоматического резервирования:

• Проверяется статус основной вентмашины — работает / не работает
• Если не работает — отправляется команда на запуск резервной установки
• Одновременно оператору отправляется сигнал тревоги для техническогообслуживания
• Вентмашины могут управляться как автоматически (по расписанию), так и вручную через кнопку на щите



Защита от протечек: косвенный алгоритм диагностики

Пожалуй, самая важная инновация в проекте — система защиты от протечек в коллекторах отопления.

Традиционный подход требует установки датчиков влаги в каждой точке возможной протечки — это дорого и не всегда эффективно. Вместо этого здесь реализован косвенный алгоритм:

На прямом и обратном трубопроводе коллектора установлены счётчики потока и датчики давления

Контроллер ПЛК110 непрерывно измеряет период между импульсами счёта (фактически — расход теплоносителя)



Алгоритм сравнивает период на прямом и обратном направлении

Если расход на подаче не соответствует расходу на обратке (разница более 5%), контроллер генерирует сигнал виртуальной протечки и отправляет команду на перекрытие стояков через электромагнитный клапан. Одновременно на панель оператора выводится уведомление с указанием номера стояка.

Этот метод позволяет обнаружить протечку за секунды, до того как она нанесёт серьёзный ущерб.



Управление освещением через EasyHome

Система управления освещением интегрирована в общую архитектуру EasyHome:

Датчики движения в коридорах и складских помещениях включают свет только когда нужно

Датчики освещённости синхронизируют искусственное освещение с естественным светом

Сцены освещения программируются для разных режимов: открытие музея, экскурсии, закрытие, техническое обслуживание

Всё это управляется из единого интерфейса, без необходимости устанавливать отдельные панели управления в каждом помещении.



Централизованный щит управления: ЩУВИД

В техническом помещении здания установлен ЩУВИД (щит управления вентиляцией и диспетчеризацией) — главный пульт управления всеми системами.

На фасаде щита установлены:

• Сенсорная панель с интерфейсом EasyHome, отображающей текущее состояние всех систем
• Кнопки ручного управления для критических операций (пуск/останов вентиляции, переключение на ручное управление)
• Индикаторные лампы для быстрого визуального контроля

Панель оператора поддерживает постоянную связь с контроллером ПЛК210 по сети Ethernet. Любая команда оператора отправляется незамедлительно, без задержек.



Дополнительно к локальному управлению реализована возможность удалённого доступа — инженер может подключиться к системе через защищённый VPN канал и контролировать состояние всего здания со своего компьютера.



Результаты внедрения: что дало автоматизацию

Проект был успешно спроектирован, реализован и запущен в сроки. Система работает стабильно уже более двух лет.



Что изменилось:

• Точность климата. Температурные колебания в залах снизились с ±3°C до ±0,5°C. Влажность поддерживается в узком диапазоне, необходимом для сохранения экспонатов.
• Оперативность реагирования. При срабатывании датчика протечки система отключает стояк за 3 секунды. Раньше протечка обнаруживалась случайно, когда уже наносился ущерб.
• Энергоэффективность. Автоматическое управление вентиляцией и кондиционерами сократило энергопотребление на 25% по сравнению с прежней ручной системой.
• Упрощение работы персонала. Вместо трёх диспетчеров, отвечающих за разные системы, теперь один оператор управляет всем из единого интерфейса.
• Логирование и аналитика. Каждое событие записывается в базу данных. По итогам недели техники получают отчёт о неполадках, что позволяет спланировать профилактическое обслуживание.



Почему это решение подходит для сложных объектов

Если вы проектируете систему для здания с нелинейной архитектурой, множеством инженерных подсистем и высокими требованиями к надёжности, обратите внимание на следующие достоинства подхода, примененного в музее:



Распределённая архитектура. Вместо одного мегаконтроллера на весь объект, используются локальные контроллеры ОВЕН ПЛК110 для каждого участка, связанные через стандартные интерфейсы. Это снижает риск полного выхода из строя при сбое одного устройства.

Избыточность и резервирование. Все критические системы (вентиляция, кондиционирование) имеют резервные установки, которые включаются автоматически.

Открытый стандарт Modbus. Позволяет легко интегрировать оборудование разных производителей и модернизировать систему в будущем без необходимости переделки всей логики.

Встроенные алгоритмы. ПО EasyHome содержит готовые модули для управления климатом, вентиляцией, защиты от аварий. Это сокращает время разработки и снижает вероятность ошибок.

Визуализация, понятная оператору. Интерфейс EasyHome можно кастомизировать под конкретное здание, добавляя только те элементы управления, которые нужны.



Рекомендации по выбору оборудования для аналогичных проектов

Если вы планируете автоматизацию больших зданий (музеи, больницы, офисные центры, производственные комплексы), обратите внимание на:

Контроллеры:

• ОВЕН ПЛК110 или ПЛК160 — для локального управления участком (один этаж, один блок помещений)
• ОВЕН ПЛК210 или ОВЕН ПЛК-S — для централизации и визуализации
• EasyHome PLC — если нужна встроенная поддержка алгоритмов управления домом



Датчики и модули (линейка Osmost):

• Температуры и влажности с выходом RS-485
• Давления для систем отопления и водоснабжения
• Подсчёта импульсов (для счётчиков потока, газа, электроэнергии)
• Универсальные аналоговые модули для подключения сторонних датчиков



Диммеры и реле (если нужно управление освещением и исполнительными механизмами):

• Диммеры на DIN-рейку с поддержкой Modbus для LED-светильников и традиционных ламп
• Электромагнитные реле для управления мощными нагрузками



Визуализация:

• ПО EasyHome с кастомизацией под архитектуру вашего здания
• Сенсорная панель оператора (10–15 дюймов, IP65 для влажных помещений)



Заключение

Проект музея Бахрушина показывает, что даже самые сложные инженерные задачи решаются при наличии правильной архитектуры и надёжного оборудования. Комбинация контроллеров ОВЕН, датчиков Osmost и ПО EasyHome создала систему, которая не требует постоянного присутствия инженеров, но при этом обеспечивает точный контроль всех параметров.



Если вы работаете с подобными объектами или планируете серьёзный проект автоматизации, рекомендуем обратиться к специалистам компании — они помогут выбрать нужный набор оборудования и разработают алгоритмы управления под вашу задачу.
