Автоматизация тепловой завесы и энергоэффективности магазина Семишагофф

Компания «Дом Бизнес Строй» реализовала проект автоматизации для магазина Семишагофф в Санкт-Петербурге, ориентированный на сокращение расходов на электроэнергию. Представитель заказчика искал способ сократить расходы на электроэнергию и обратился в нашу компанию. Анализ показал нерациональное потребление в ключевых зонах: тепловая завеса у входа, теплый стол для упаковки продуктов и система освещения. Основные проблемы — ручное управление, забывчивость персонала (оставляли оборудование на ночь) и отсутствие логики отключения по состоянию дверей/температуры.

Решение построено на оборудовании компании Osmost, в проекте использовался контроллер от Osmost EasyHome PLC 5.2 с интеграцией датчиков температуры/влажности Osmost, датчика движения Pyronix и таймерных реле, что позволило автоматизировать процессы без сложного монтажа.

Автоматизация тепловой завесы: логика по температуре и двери

Тепловая завеса КЭВ-6П1264Е у входа — основной энергоемкий потребитель, его мощность 6 кВт. Мы установили, что она включалась вручную утром и выключалась вечером, часто работала ночью впустую. Здесь мы поставили датчик температуры Osmost, логика следующая: датчик мониторит тамбур: завеса работает до достижения +30°C, затем отключается до падения температуры (гистерезис предотвращает частые циклы). Температура уставки может настраиваться с помощью приложения.

Далее, установили магнитоконтактный датчик на двери, потому что при открытой двери завеса блокируется — тепло моментально уходит на улицу, дальнейшая работа бессмысленна.

EasyHomePLC 9x16 Relay коммутирует нагрузку завесы по сигналам контроллера. Такая схема исключает холостую работу ночью или при длительном открытии двери, снижая потребление на 60–80% в зависимости от трафика.

Таймерное управление теплым столом упаковки

Следующий прибор, для которого заказчик хотел внедрить управление – теплый стол для запайки пищевой пленки. Он часто работал весь день или забывался на ночь, хотя требовался только на 1–2 минуты за цикл упаковки.

Мы решили поставить стеновую кнопку (типа звонка), которая подключается к входу контроллера Osmost EasyHome PLC 5.2. При нажатии активируется таймер: стол работает ровно 2 минуты, затем автоотключение через релейный выход Osmost. Для повторного цикла — повторное нажатие. Персонал быстро привыкает, сложности минимальны. Время работы может настраиваться с помощью приложения.

Это решение снизило время работы стола с 8–10 часов до 2–3 часов в день, что довольно быстро сказалось на счетах.

В ходе работы мы предложили заказчику некоторые варианты, которые не были выбраны, но вполне реализуемы и интересны с точки зрения интеграции инженерных систем:

• Фотоэлемент или ИК-датчик движения с узкой зоной (можно использовать модуль Osmost для дискретных входов) — стол включается при движении руки в зоне упаковки.
•  Датчик присутствия с фокусировкой на рабочую зону стола, исключая ложные срабатывания от проходов.

Автоматизация освещения по расписанию и движению

Освещение — рядовой, но заметный потребитель. Люди уходили, забывая выключить основной свет.

Мы сделали стандартные сценарии: основной свет (кроме дежурного) отключается по расписанию через таймеры контроллера Osmost (тут, 22:00–07:00). Проходные зоны и санузел: датчик движения подключается к контроллеру, свет включается на 2–5 минут по срабатыванию, затем гаснет. Релейные выходы управляют группами света.

Состав оборудования Osmost и монтаж

Базовый комплект проекта:

Контроллер EasyHome PLC 5.2 — центральный мозг, логика, таймеры, обработка сигналов.

Три датчика температуры/влажности Osmost — для завесы и мониторинга (влажность актуальна для продуктового магазина).

Датчик температуры и освещенности и выносной термосенсор для датчика температуры.

Релейный модуль Osmost — коммутация завесы, стола, света (выходы 230В, достаточная мощность).

Датчик движения Pyronix + магнитные контакты — внешние сенсоры на дискретные входы контроллера.

Приложение для управления системой Osmost Visual – для того, чтобы администратор магазина мог производить настройки и управление (расписание, уставки, ручное включение-выключение) на рабочий персональный компьютер в администрации.

Монтаж минимальный: контроллер в щите, датчики на объекте, силовые линии от реле к нагрузкам. Система масштабируема — легко добавить зоны или интеграцию с общей автоматикой магазина.

Результаты: экономия и удобство

Автоматизация исключила человеческий фактор (забытые включения ночью), ввела разумную логику работы оборудования. Клиент получил ощутимую экономию электроэнергии (оценочно 15–30% по энергоемким зонам) без потери комфорта персонала.

Для подобных задач (магазины, офисы) Osmost предлагает готовые модули, которые интегрируются с большим количеством других устройств, что и стало основным мотивом выбора нами этого производителя.

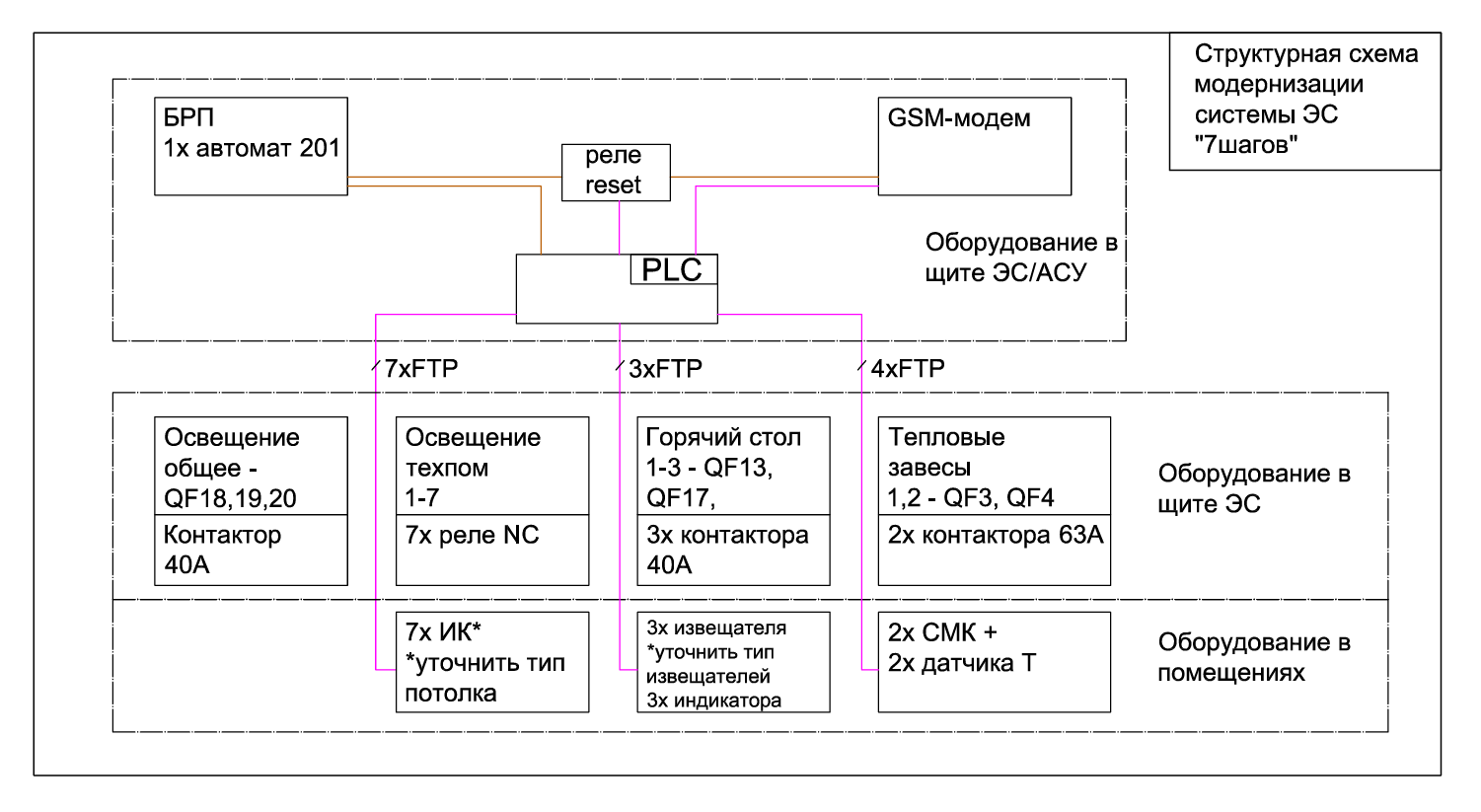

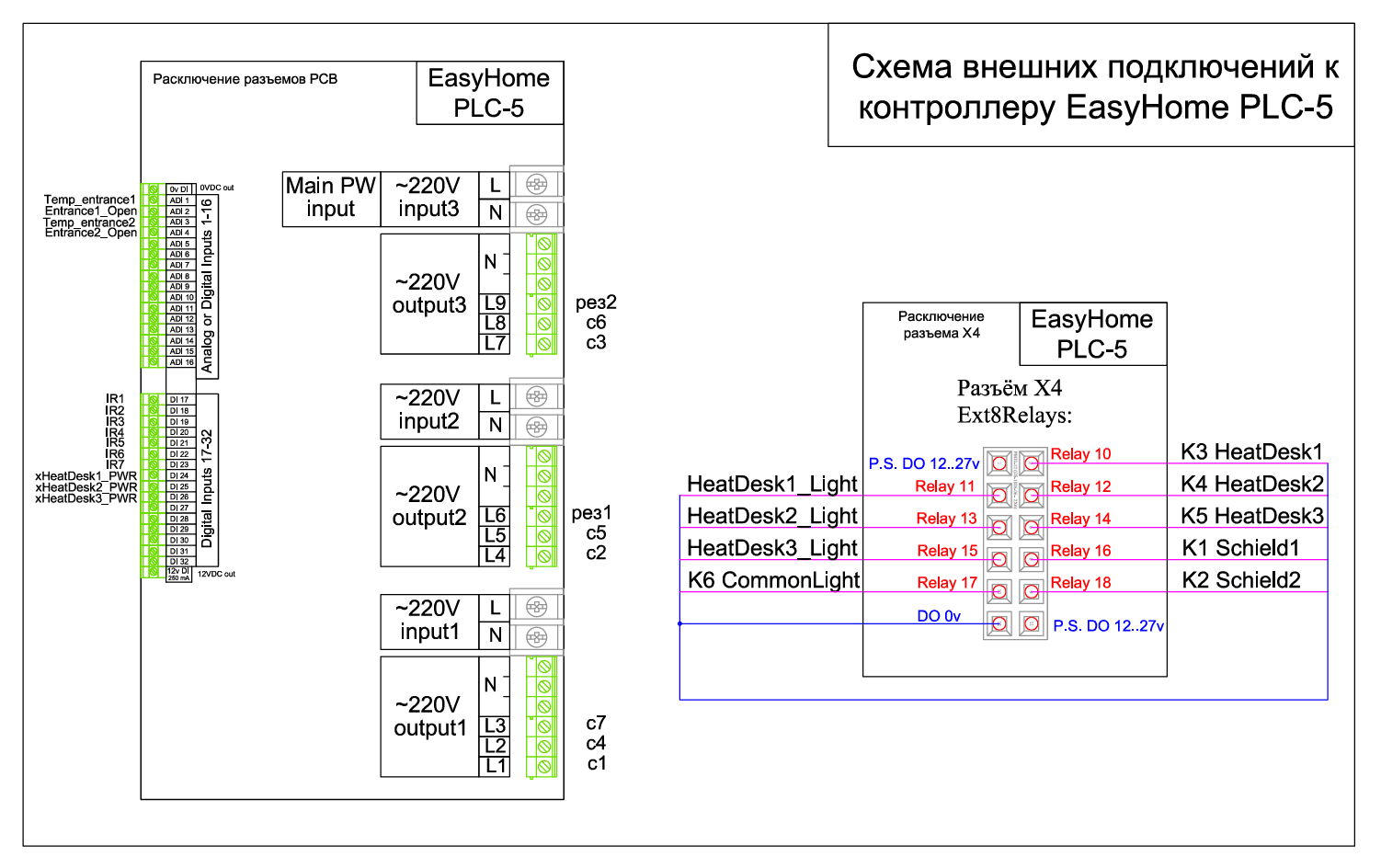

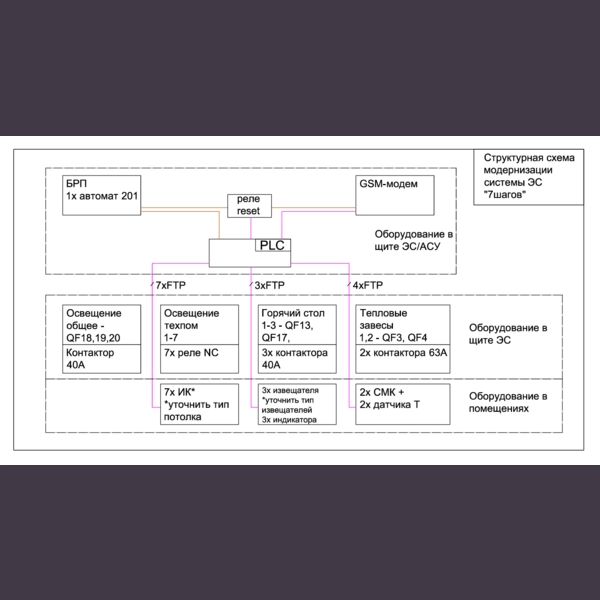

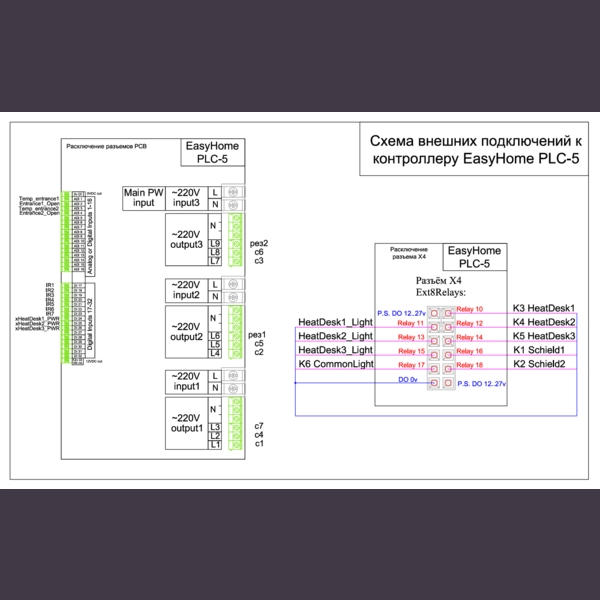

Схема (Скачать PDF)

Автор материала: генеральный директор компании «Дом Бизнес Строй» Олег Нагайцев.
