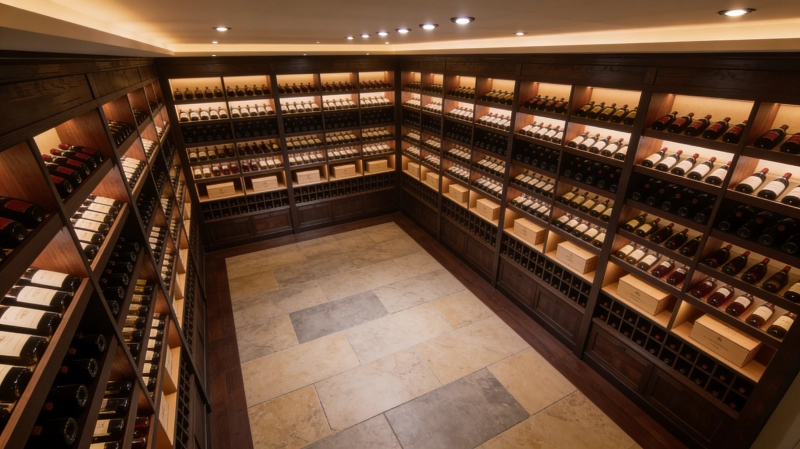

Автоматизация винного погреба в Анапе на оборудовании Osmost
Проект автоматизации винного погреба площадью около 10 м² в Анапе выполняла компания-интегратор инженерных систем MaybeSmart на базе оборудования Osmost. Клиент отказался от штатного решения «под ключ» стоимостью около 2,5 млн рублей, включавшего специализированный холодильный модуль и систему поддержания влажности, и искал более рациональный вариант.
Помещение было дополнительно утеплено силами подрядчика «в термос», после чего отдельно смонтировали автономную систему вентиляции и отдельную систему увлажнения, не связанную с общей системой дома. Суммарный бюджет по инженерной части составил порядка 500 тыс. рублей, но возникла ключевая техническая проблема — совместная работа увлажнения и кондиционирования
Использованное оборудование Osmost
Проблема: конфликт кондиционирования и увлажнени
Классическая физика процесса: кондиционер осушает воздух, снижая относительную влажность, тогда как система увлажнения должна эту влажность поддерживать в целевом диапазоне. При прямом параллельном включении двух систем без автоматики они начинают «бороться» друг с другом, создавая неустойчивый режим и не выдерживая заданные параметры.
Дополнительно на объекте не было единого пульта/интерфейса управления для всего комплекса (кондиционер, увлажнитель, вентиляция), что делало эксплуатацию неудобной и полностью ручной
Для решения задачи автоматизации винного погреба были использованы:
- датчики Osmost, измеряющие температуру воздуха и относительную влажность в зоне хранения вина, с выдачей сигнала на контроллер.
- Также применяли релейные модули коммутации, управляющие включением/выключением кондиционера и увлажнителя по командам контроллера на основе показаний датчиков.
- Контроллер EasyHomeM-1. Логический модуль, реализующий алгоритм совместной работы кондиционирования, вентиляции и увлажнения с учетом заданных диапазонов температуры и влажности для винного погреба.
- Панель управления на базе Android 4"
- Интерфейс «винного шкафа», работающий в локальной сети, через который клиент управляет режимами и видит текущие параметры.
Для связи оборудования была протянута одна витая пара, по которой подключили кондиционер и увлажнитель к релейным модулям и контроллеру. Такой подход показал, что даже при минимальной кабельной инфраструктуре можно собрать полноценную систему управления микроклиматом.
Логика автоматики: поддержание микроклимата
Реализовали следующий принцип работы системы:
- Контроллер опрашивает датчики температуры и влажности в помещении винного погреба;
- При выходе температуры за допустимый диапазон включается/отключается кондиционер или система охлаждения, в зависимости от конфигурации.
- При падении влажности ниже целевого значения включается увлажнитель; при достижении верхнего порога — отключается.
Алгоритм учитывает то, что работа кондиционера естественным образом снижает влажность, поэтому увлажнение включается не «тупо по порогу», а с гистерезисом и оставили возможность донастройки приоритезации по сохранению стабильной температуры, а влажность удерживается в узком рабочем диапазоне в рамках допустимого для вина.
Вся логика реализована на контроллере EasyHomeM-1, а состояние системы отображается на 4-дюймовой панели: текущая температура, влажность, состояния «кондиционер/увлажнитель/вентиляция», можно еще сделать предустановленные режимы (например, «красное вино», «белое вино», «нейтральный»).
Интерфейс управления и опыт эксплуатации
В помещении винного погреба установлена отдельная панель управления винным шкафом на базе Android с фирменным базовым интерфейсом Osmost, чтобы была единая точка управления всеми устройствами (без родных пультов), доступна визуализация текущих параметров и простая настройка целевых значений температуры и влажности и оставлена возможность доработки логики под изменения ассортимента и требований клиента.
Клиент по факту получил функциональный аналог специализированного решения для винного погреба, но при этом сэкономил порядка 2 млн рублей по сравнению с предложенным штатным комплексом, а MaybeSmart — кейс по автоматизации микроклимата винного помещения.
Автор материала: менеджер проекта компании MaybeSmart Дмитрий Сакирин
