Автоматизация климатических систем в помещении базе Osmost EasyHome

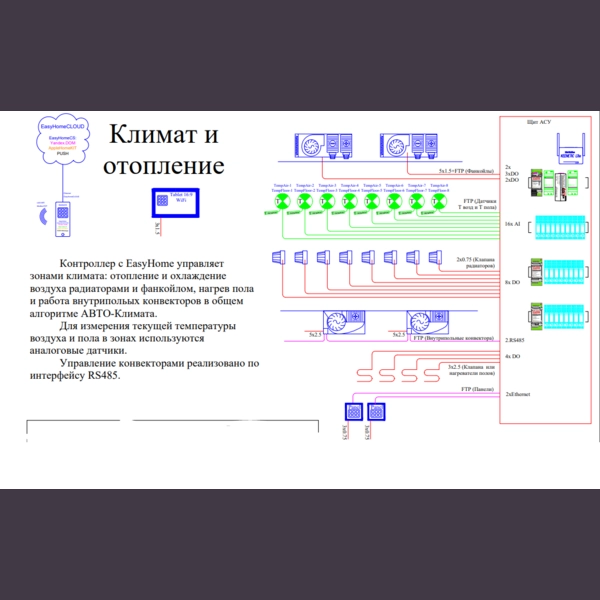

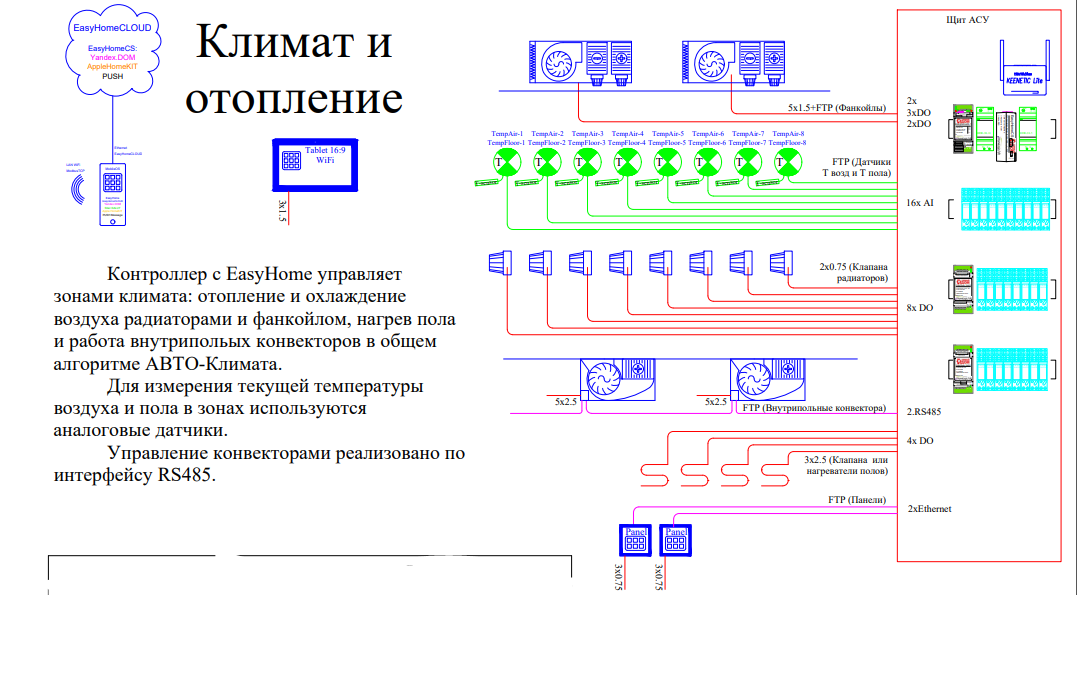

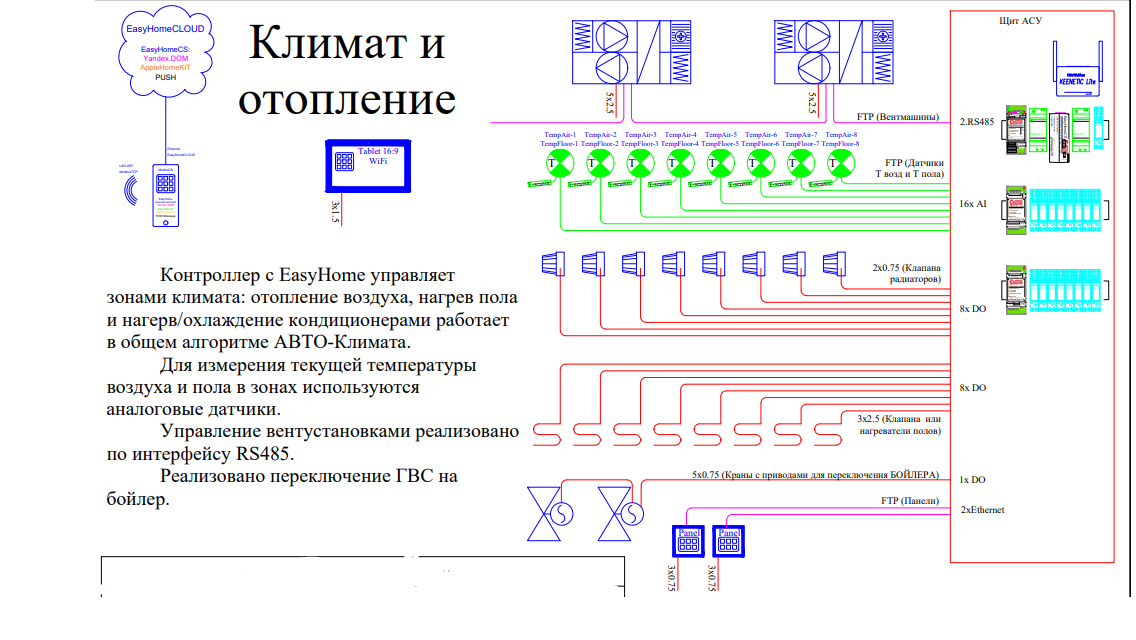

Из чего состоит система климата

В типовую систему климатического управления входят несколько основных элементов. Именно они определяют, насколько точно и стабильно будет поддерживаться температура в помещении.

• Тёплый пол, электрический или водяной.
• Нагреватель воздуха, например радиатор или конвектор.
• Кондиционер или фанкойл для охлаждения и резервного обогрева.
• Датчики температуры воздуха.
• Датчики температуры пола.
• Контроллер управления климатом и программная логика Osmost.

Такой набор позволяет строить управление не по одному термостату, а по нескольким источникам тепла и холода одновременно. Это особенно важно для жилых помещений, где комфорт зависит не только от температуры воздуха, но и от температуры пола.

Что можно автоматизировать

Система Osmost позволяет автоматизировать не отдельный прибор, а всю логику климатического режима. Это делает управление более точным и предотвращает ситуации, когда один прибор мешает работе другого. Итак, автоматизировать можно:

• Управление тёплым полом по температуре воздуха и пола и уставке температуры пола.
• Управление радиатором или конвектором по заданной уставке температуры воздуха.
• Включение кондиционера на охлаждение при перегреве помещения.
• Запуск кондиционера на обогрев, если обычного отопления недостаточно.
• Контроль отклонений температуры.
• Визуализация состояния климата в интерфейсе пользователя.

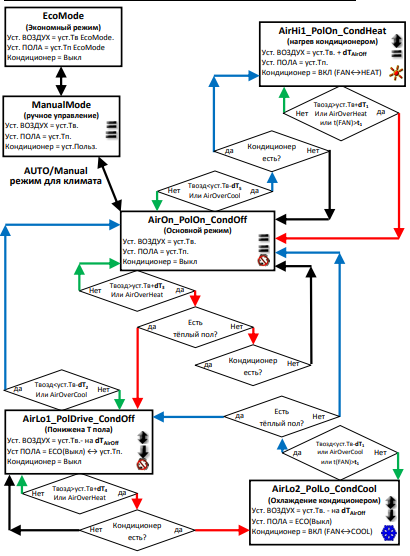

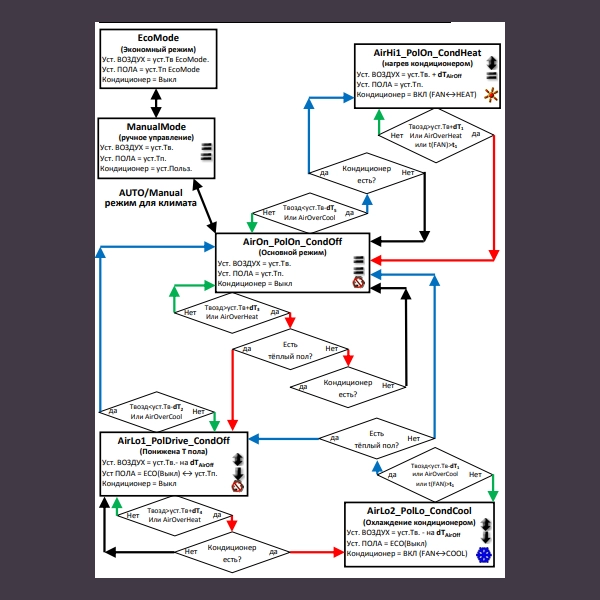

Как работает логика управления на оборудовании Osmost

Главная задача автоматики Osmost EasyHome — обеспечить согласованную работу тёплого пола, радиатора и кондиционера без конфликтов между приборами. Система работает по правилам, которые исключают противодействие устройств и гарантируют стабильный климат в помещении в регионах с переменчивой погодой.

Система климата работает по принципу приоритетности источников тепла и холода. Если тёплый пол уже нагревает помещение достаточно, радиатор не включается — это экономит энергию и продлевает срок службы оборудования. При перегреве воздуха термостат пола автоматически отключается, а если температура продолжает расти даже без нагрева пола и радиатора, через заданное время включается принудительное охлаждение кондиционером.

При работе кондиционера на охлаждение отключаются оба термостата — пола и воздуха, чтобы исключить противодействие. Особенность в том, что встроенный датчик кондиционера показывает температуру на 1-3°C выше системного датчика воздуха. Поэтому на кондиционер передаётся корректированная уставка: при падении температуры ниже заданной он переходит в режим вентилятора без компрессора, предотвращая частые циклы включения-выключения, которые быстро выводят оборудование из строя.

Если охлаждение перестаёт требоваться (температура стабильно ниже уставки даже в режиме вентилятора), кондиционер полностью отключается, и управление возвращается к термостатам пола и воздуха. Такая логика делает климат предсказуемым и увеличивает ресурс всех приборов.

Для холодного времени года предусмотрено автоматическое подключение кондиционера на обогрев. Если радиатор и пол не справляются с нагревом воздуха за заданное время, включается кондиционер, а уставка термостата воздуха временно повышается. Когда основное отопление начинает справляться (по превышению температуры), кондиционер переводится в вентиляцию, а затем отключается. Это особенно выгодно экономически, поскольку нагрев радиаторами дешевле кондиционера.

При больших отклонениях температуры система не ждёт заданного времени, а сразу переключает режимы по настраиваемым параметрам. Переходы происходят автоматически по отклонениям температуры и времени, обеспечивая комфорт без ручного вмешательства.

Основные режимы работы

В системе Osmost можно выделить несколько ключевых режимов климатического управления. Каждый режим отвечает за свою логику и помогает адаптировать систему под реальные условия помещения.

Ручной режим

В этом режиме тёплый пол, воздух и кондиционер работают по пользовательским уставкам как отдельные контуры. Все отклонения фиксируются в журнале, а управление остаётся полностью под контролем пользователя.

Экономичный режим

В ECO-режиме система поддерживает минимально допустимую температуру, чтобы помещение не остывало и не промерзало. Кондиционер в этом режиме выключен, а уставки изменяются на экономичные (пользователь так же может их задать).

Автоматический режим

Автоматический режим анализирует температуру воздуха и пола, а также время отклонения от заданных параметров. Если система видит, что обычного отопления недостаточно или, наоборот, помещение перегревается, она переключает климат в подходящий сценарий.

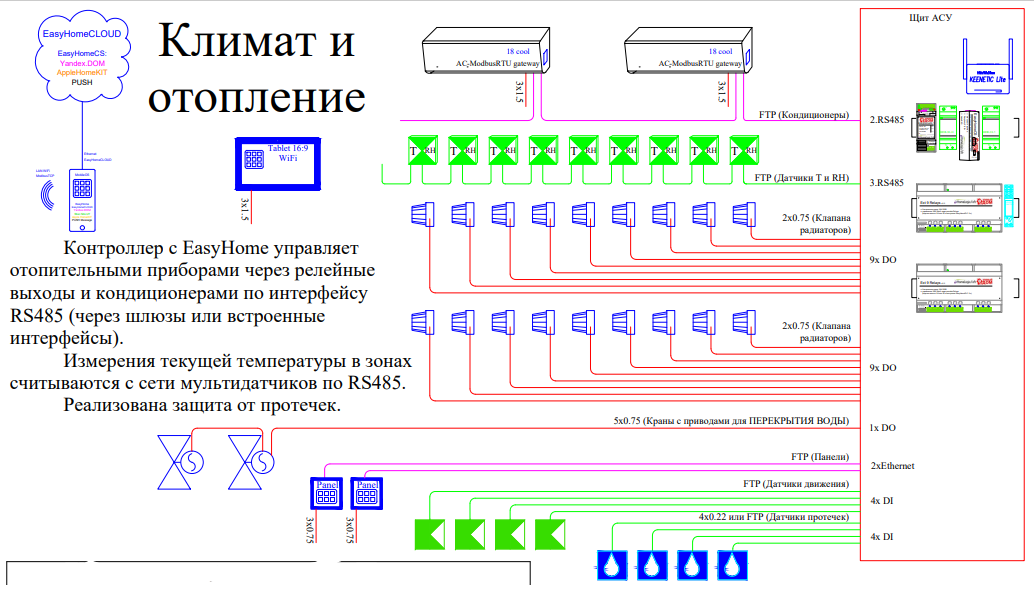

Какие приборы участвуют в автоматике

• Для корректной работы климатической системы важно правильно подобрать исполнительные устройства и датчики. Именно они обеспечивают точность и устойчивость алгоритма.
• Для электрического тёплого пола используются реле, для водяного теплого пола термоэлектрические сервоприводы на клапанах коллектора труб.
• Для радиаторов применяются реле термоэлектрические или сервоприводы.
• Для конвекторов возможны схемы с 0–10 В или RS485 для плавной регулировки скорости вентилятора.
• Датчик температуры воздуха устанавливается в зоне жилого восприятия, обычно в подрозетник (не на внешней стене) или в потолке, во избежание искажения показаний.
• Датчик температуры пола обычно закладывается в трубку при устройстве пола.
• Кондиционер подключается через RS485 или ИК-шлюз.

Такой состав оборудования подходит для большинства объектов, где климат должен быть не просто включён, а именно управляем и предсказуем.

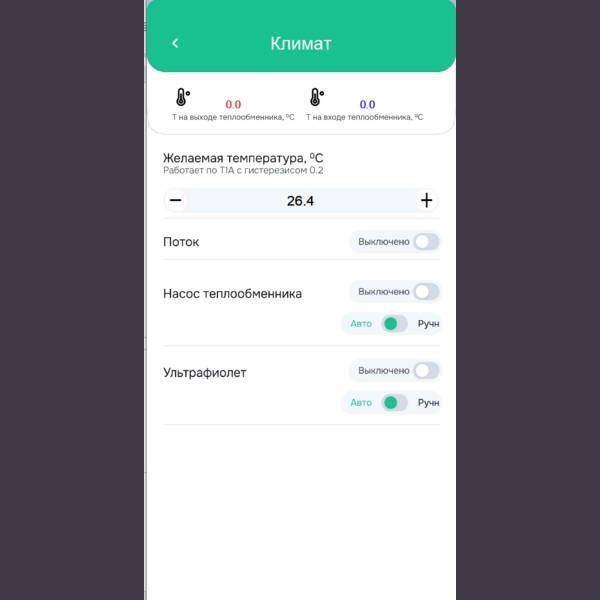

Интерфейс управления

Пользовательский интерфейс в Osmost показывает текущее состояние температуры, режимы работы и действия автоматики. Это удобно как для владельца объекта, так и для интегратора, который настраивает сценарии и проверяет логику.

При необходимости интерфейс можно адаптировать под конкретный проект: убрать лишние элементы, добавить нужные кнопки, изменить расположение блоков и визуальное оформление. Это делает систему удобной для реального использования, а не только для инженерной настройки.

Дополнительные функции

Система Osmost EasyHome предлагает расширенные возможности настройки климата, которые адаптируют автоматику под сложные объекты и нестандартное оборудование. Эти функции доступны в инженерном интерфейсе и позволяют точно подогнать логику под конкретный проект в квартирах, загородных домах или офисных помещениях.

• Независимое управление полом — термостат пола можно исключить из общего алгоритма АВТО-климата. Это полезно, когда требуется стабильная температура пола независимо от состояния воздуха, например, для детских комнат или помещений с чувствительным покрытием.
• ШИМ-регулирование без датчиков работает по линейной аппроксимации: при уставке 20°C цикл нагрева 0%, при 40°C — 100%. Период по умолчанию — 6 минут для воздуха и 20 минут для пола. Такой подход подходит для простых систем без датчиков температуры.
• ШИМ-ПИД режим сочетает точность ПИД-регулятора с плавным управлением двухпозиционными нагревателями. Для сервоприводов радиаторных клапанов (5-15 минут на полный цикл) это даёт максимально плавную работу, адаптируясь к текущим условиям климата без скачков температуры.
• Полное выключение зон позволяет отключать термостаты воздуха или пола в ECO-режиме. Нагреватели полностью останавливаются, что актуально для нежилых помещений или временно неиспользуемых пространств.
• Погодозависимая корректировка компенсирует показания датчиков температуры воздуха по уличной температуре или с фиксированным смещением. Это повышает точность работы системы в переменчивом климате.
• Настраиваемый гистерезис термостатов (по умолчанию 0,2°C) предотвращает частые включения-выключения.
• Связанные климатические зоны всегда работают по одной уставке воздуха — удобно для смежных помещений с единой температурной логикой.
• Ступенчатые нагреватели и конвекторы интегрируются в общий алгоритм, а вентиляция привязывается к климату — включается по необходимости для распределения воздуха или осушения при работе кондиционера.

Эти функции делают Osmost EasyHome универсальной платформой для проектов любой сложности — от стандартных квартир до объектов с нестандартными климатическими схемами и высокими требованиями к точности.
