Автоматизация систем вентиляции на базе Osmost

Что автоматизируется в приточно-вытяжной вентиляции

• Визуализация всех измеряемых параметров и сигналов на экране с автоматическим расчётом температурного КПД рекуператора.
• Отдельное управление приточными и вытяжными вентиляторами задаётся вручную через интерфейс (0-100%) или рассчитывается системой автоматически.
• Запрет запуска моторов до поступления сигнала "Заслонка открыта", если данный сигнал задействован в системе.
• Возможность активации/деактивации дополнительного пост-нагревателя или пост-охладителя.
• Регулирование электронагревателя (активация по ПИД-алгоритму при необходимости подогрева более 2% и скорости приточного потока больше 5%).
• Управление ПВУ и рекуператорами через 0-10В/ RS485 с автоматической регулировкой по CO₂, VOC и присутствию. Многозональная логика настраивается для жилых, технических и общественных зон.
• Мониторинг качества воздуха через датчики СО (0-100%), CO₂ (0-5000 ppm) и VOC (0-1000 ppm) с автоматическим усилением притока при превышении порогов.
• Рекуперация тепла/влаги активируется по алгоритму байпаса (лето/зима), сервоприводы заслонок управляются термоэлектрическими приводами с обратной связью.
• Экономичный режим гарантирует температуру после электронагревателя перед рекуператором не ниже -5°C.
• Интеграция с климатом связывает ПВУ с теплыми полами, фанкойлами и увлажнителями по единой уставке микроклимата.

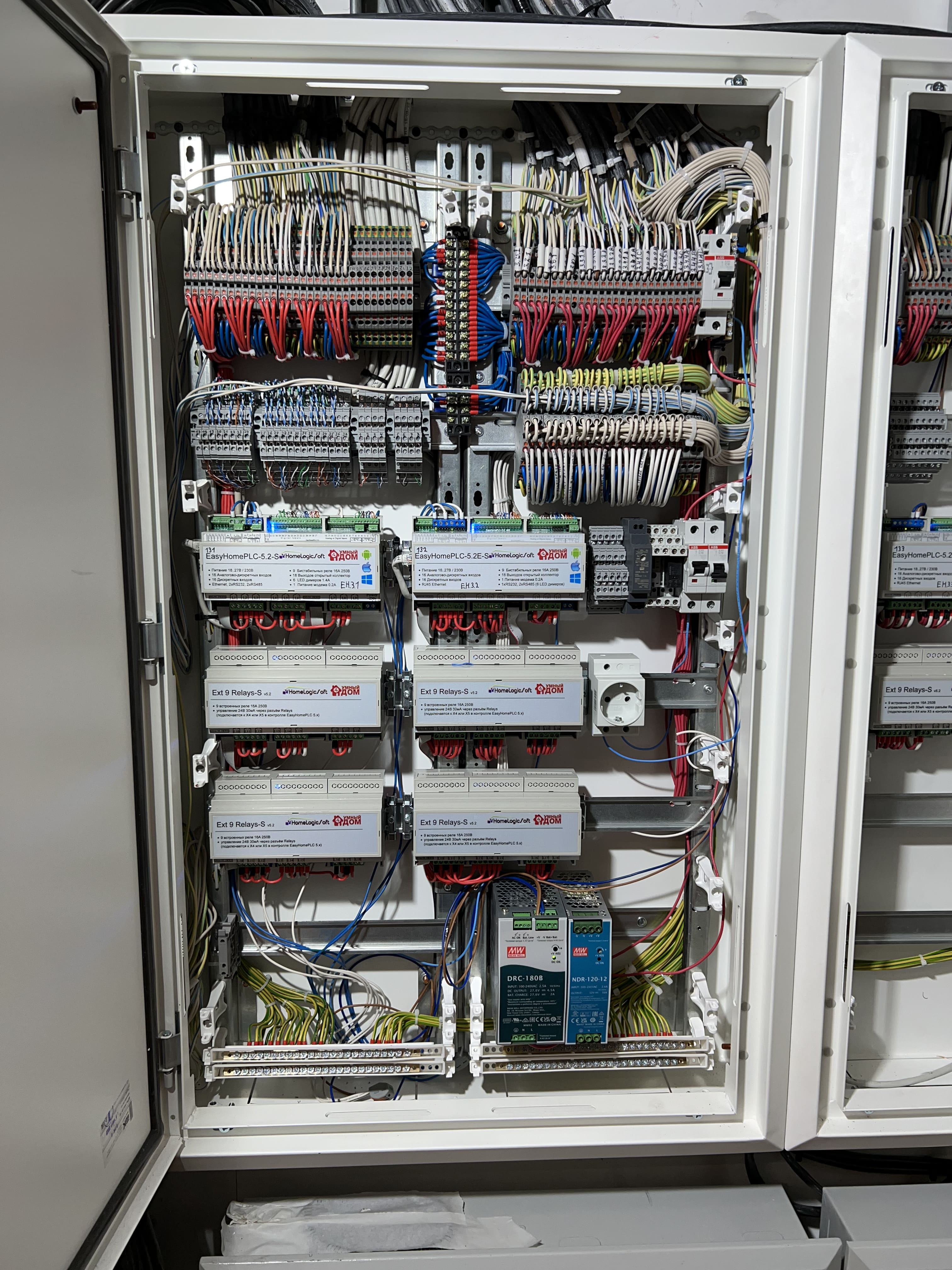

Типовое оборудование для проекта

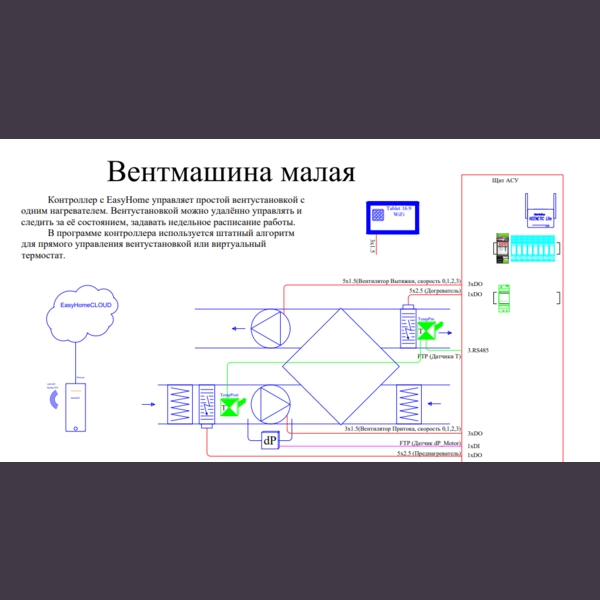

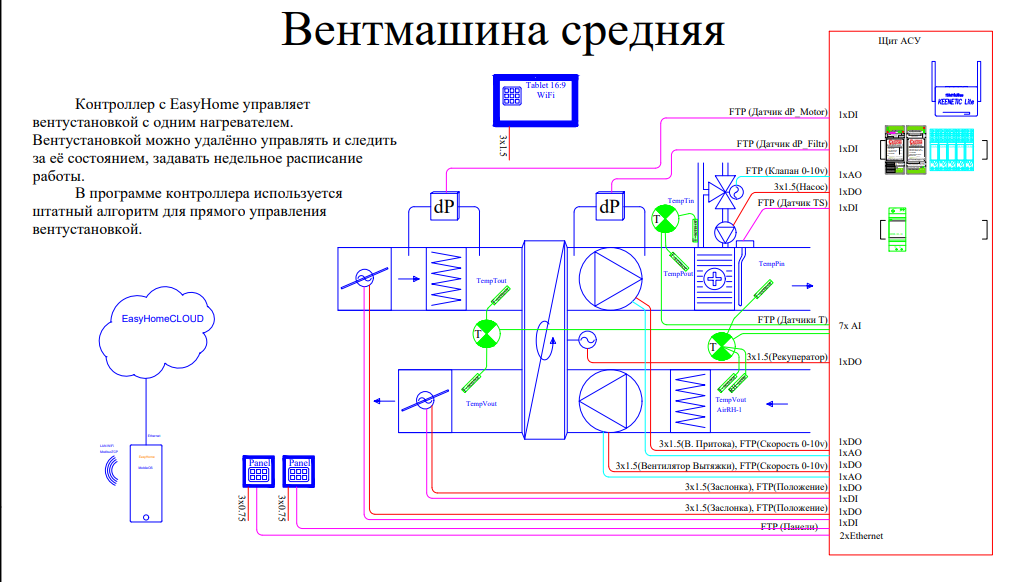

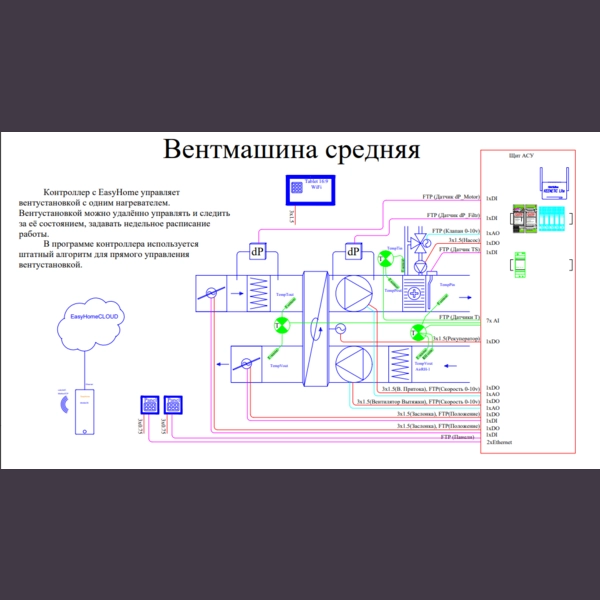

Базовый комплект для объектов 200-500 м² с прямым подключением одной вентмашины:

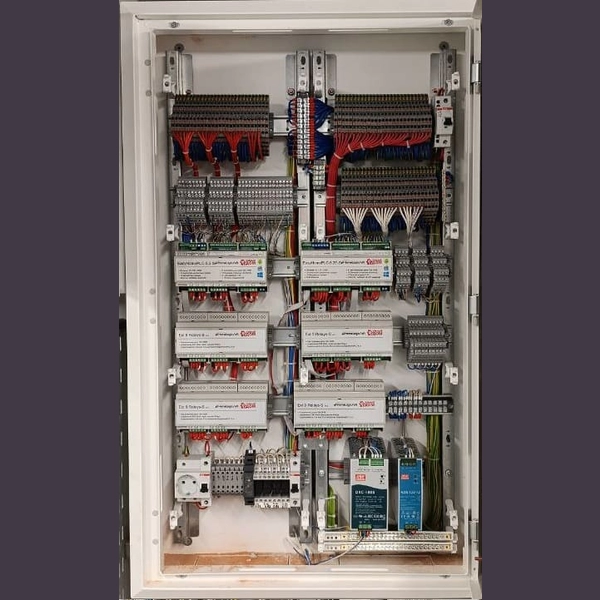

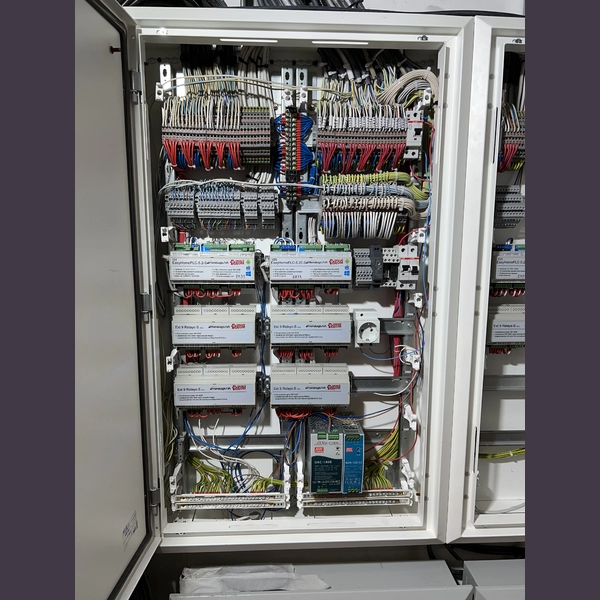

EasyHomePLC-5E — основной контроллер (16DI/16DO, Ethernet, RS485)

Блок расширения реле — коммутация вентиляторов и насосов

Модули расширения— 0-10В для сервоприводов заслонок

Датчики Osmost: CO₂/VOC (RS485), t/RH (Modbus)

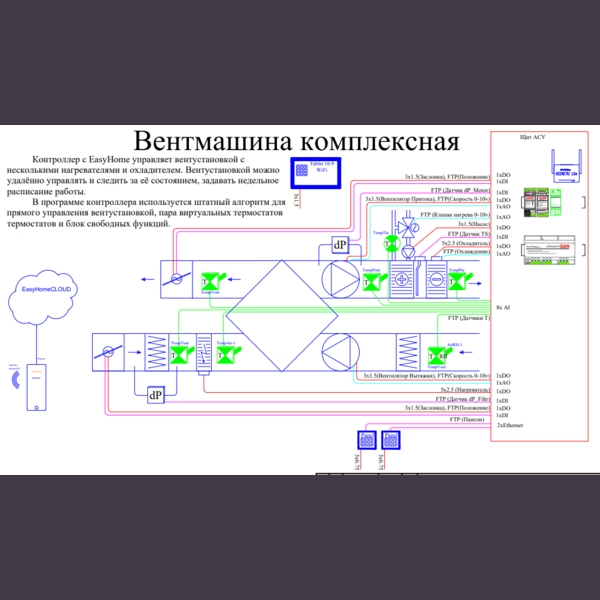

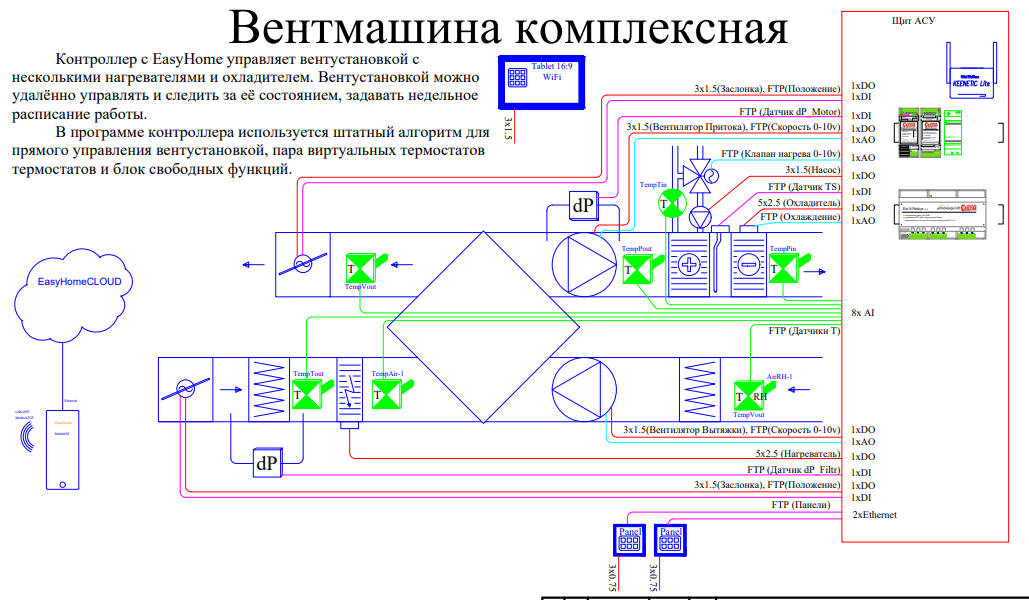

Дополнительно возможна интеграция до пяти вентустановок Komfovent, Systemair, Breezart или др. через интерфейс RS-485 по протоколу ModbusRTU. Более подробно про интеграцию можно почитать здесь

Настраиваемые алгоритмы управления системой автоматизации

Журнал аварий фиксирует события с метками времени, SMS-уведомления по GSM-модулю с текстом события и номером датчика. Удалённая отладка через веб-интерфейс и мобильное приложение для настройки на объектах заказчика.

Эконом-режим (ЭКО) — обеспечение температуры после электронагревателя перед рекуператором не ниже -5°C (необходим датчик температуры приточки после нагревателя).

Режим Комфорт — стабилизация заданной температуры приточного воздуха в помещении (необходим датчик температуры притока перед нагревателем с улицы).

При необходимости встроенные возможности прямого управления вентиляционными установками можно расширить, используя свободные выходы и блок свободных функций.

Дополнительные инженерные функции

Расчёт среднеарифметической целевой температуры воздуха по выбранным зонам (помещение можно разделить на две зоны) или в конкретной комнате.

Расчёт требуемого притока по числу комнат с активным климатом и их процентной доле от максимальной производительности вентиляционной установки.

Расчёт объёма вытяжки исходя из требуемого притока и текущих компенсационных вытяжек по их заданным процентным долям. Аналогично активируется поддержка подпора воздуха во время работы камина или печи.

При необходимости обеспечения обогрева или охлаждения помещения вентиляционной установкой — замена целевой температуры на значения из настроек климат-контроля вентмашины.
