Уличный датчик температуры и освещенности T1LUX

Датчик температуры и освещенности T1LUX для улицы передает системе автоматизации два независимых аналоговых сигнала. Контроллер получает фактическую температуру наружного воздуха и уровень естественного света, а затем управляет отоплением, подсветкой, жалюзи или другими инженерными системами.

Параметры

Сенсор TMP36 измеряет температуру от −50 до +50 °C с точностью ±1 °C. Фотосенсор работает в диапазоне 0–500 лк с точностью ±5%. Каждый канал формирует сигнал 0–10 В с током до 12 мА. Питание платы — 12–30 В, собственное потребление — 1,5 мА.

• Температура: −50…+50 °C, точность ±1 °C;
• Освещенность: 0–500 лк, точность ±5%;
• Два аналоговых выхода 0–10 В.

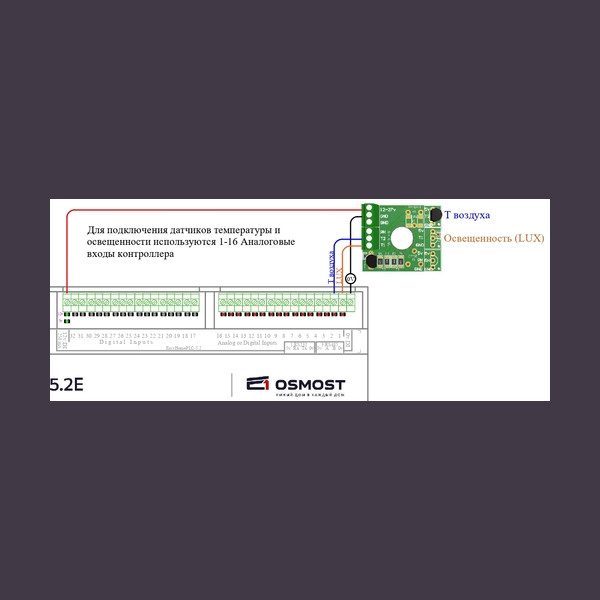

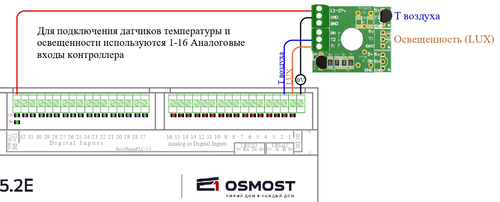

Монтаж и подключение

Уличный датчик температуры и освещенности устанавливается в монтажную коробку с прозрачной крышкой. Прозрачный корпус необходим фотосенсору, а место монтажа выбирают так, чтобы на показания не влияли локальные источники света, нагретые поверхности или прямой поток теплого воздуха. Плату можно разместить на фасаде, опоре или в другой контролируемой внешней зоне.

Применение и заказ

• Сумеречное управление наружным светом;
• Погодозависимая автоматика;
• Мониторинг теплиц и зимних садов.

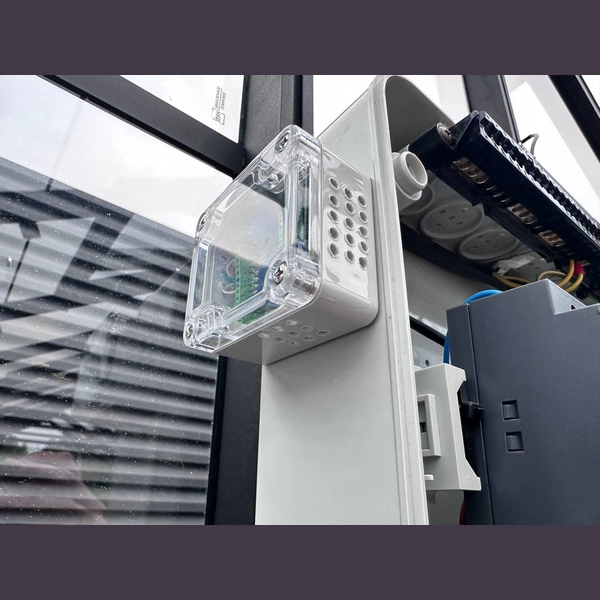

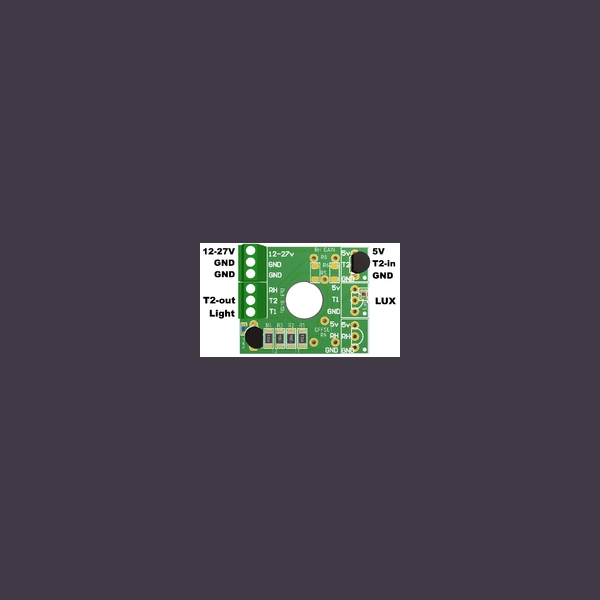

Размер платы составляет 30×25 мм, высота составляет 13 мм. Уличный датчик устанавливают в монтажную коробку с прозрачной крышкой, которая входит в комплект. Прозрачная крышка пропускает естественный свет к фотосенсору и необходима для корректного измерения освещённости.

Коробку можно разместить на фасаде, опоре или в другой подходящей наружной зоне. Место установки выбирают так, чтобы на показания датчика не влияли локальные источники света, нагретые поверхности и прямой поток тёплого воздуха.При необходимости штатный сенсор температуры можно заменить выносным сенсором на проводе длиной 2 м.

По сигналу освещенности система может автоматически включать наружный свет в сумерках и выключать его днем. Температурный канал подходит для погодозависимого управления отоплением, защиты оборудования и мониторинга теплицы или зимнего сада. При подключении к контроллеру Osmost показания можно вывести в мобильное приложение и использовать в сценариях умного дома.

Мы помогаем проверить совместимость, выбрать место установки и согласовать подключение устройства к контроллеру. Гарантия — 1 год. Купить датчик температуры и освещенности T1LUX можно в розницу либо заказать партию для проекта автоматизации.

Порог включения света задается в логике контроллера, поэтому его можно изменить без переноса датчика. Чтобы освещение не переключалось при кратковременной тени или свете фар, в сценарии предусматривают задержку и разные пороги включения и выключения.

Для погодозависимого управления наружную температуру используют как дополнительный параметр отопления или защиты инженерного оборудования. Сигнал остается аналоговым: самостоятельного Wi-Fi-модуля и прямой связи с голосовым помощником у платы нет.
