Датчик температуры и влажности RS-485 TRH

Умный датчик температуры и влажности TRH передает измерения по цифровой шине RS-485 с протоколом Modbus RTU. Его применяют в помещении или на улице для контроля микроклимата, управления отоплением, вентиляцией и кондиционированием.

Параметры

Сенсор SHT40 измеряет влажность от 0 до 100% с точностью ±3%. Комнатное исполнение контролирует температуру 3–50 °C, уличное — −50…+50 °C; точность составляет ±1 °C. Дополнительно можно подключить два выносных TMP37 на проводах длиной 2 м для воздуха и пола, диапазон 0–50 °C.

• Интерфейс RS-485 Modbus RTU;
• Влажность 0–100% с точностью ±3%;
• Комнатное и уличное температурные исполнения.

Монтаж и подключение

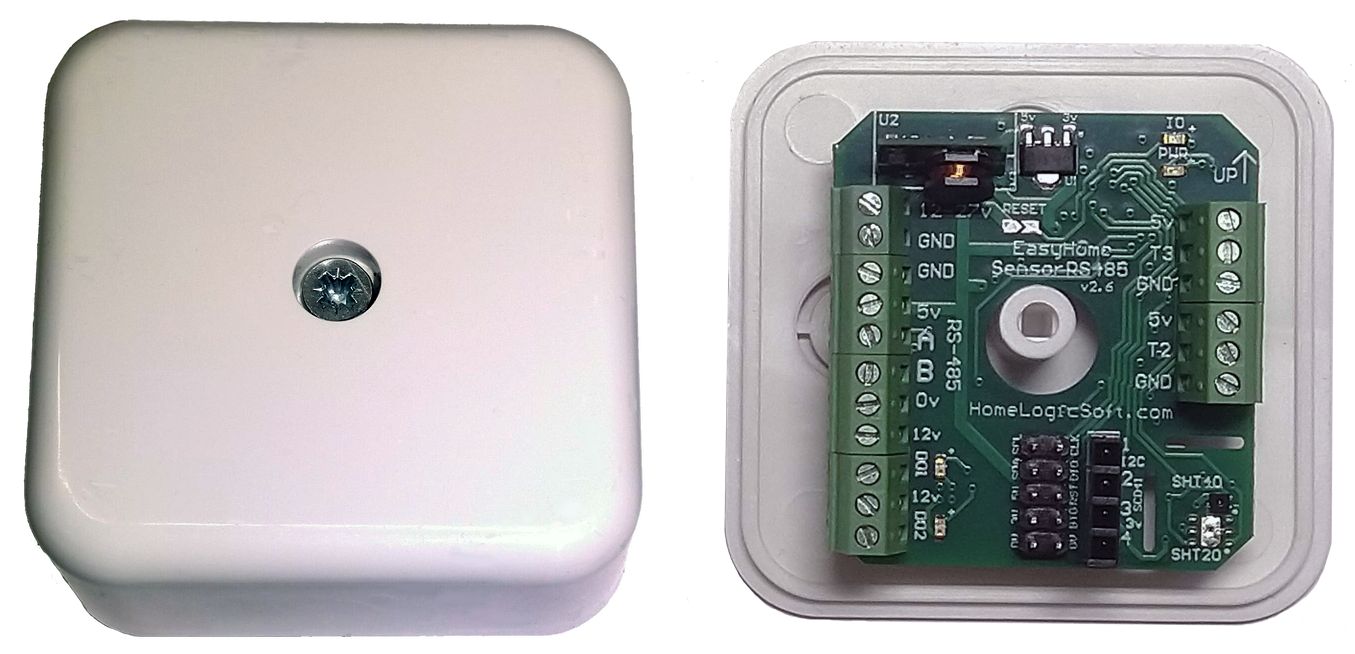

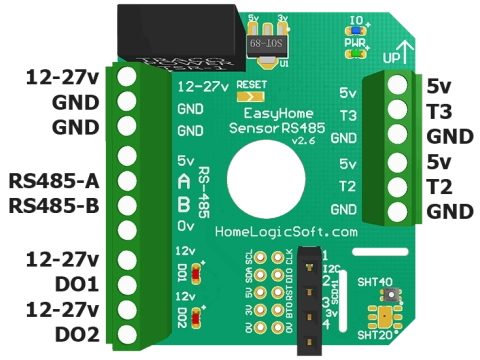

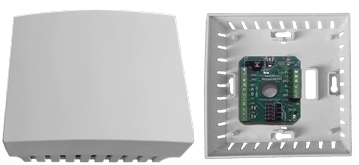

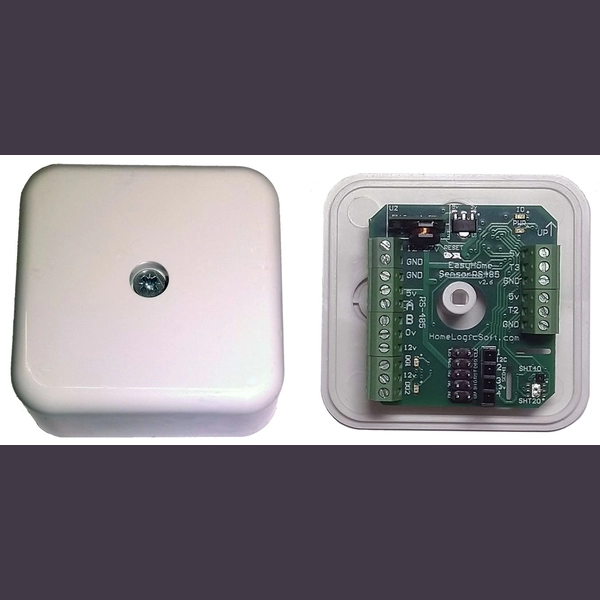

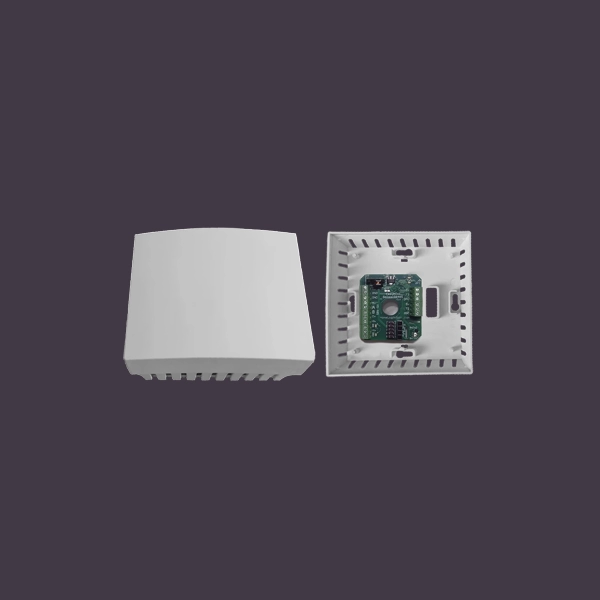

Габариты платы — 38×34×13 мм. Устройство устанавливают в подрозетник, за выключатель или в комплектную монтажную коробку. Для корректного измерения влажности нужны одно-два вентиляционных отверстия диаметром около 5 мм с нижней стороны корпуса.

Применение и заказ

• Отопление и кондиционирование;
• Вентиляция по фактической влажности;
• Мониторинг помещений и наружных зон.

Питание — 9–27 В. Выходной интерфейс — RS-485 Modbus RTU, поэтому несколько устройств можно объединить на одной линии при корректной адресации и топологии шины. Параметры связи и адрес задают в соответствии с документацией контроллера; экран и общий провод подключают по проектной схеме.

Данные используют для автоматизации климата, включения вентиляции по влажности и удаленного мониторинга. Перед установкой выбирают комнатную или уличную конфигурацию и исключают прямое воздействие конденсата на плату.

Мы предоставляем техническую поддержку по подключению и настройке Modbus. Гарантия — 1 год. Купить датчик температуры и влажности TRH можно для одного помещения, а заказать датчик температуры и влажности TRH — в составе комплектной системы объекта.

Дополнительно

Линию RS-485 прокладывают последовательно, без длинных ответвлений, а оконечные резисторы устанавливают по требованиям проекта. Все устройства получают уникальные адреса. Кабель связи отделяют от силовой проводки и заземляют экран в предусмотренной проектом точке.

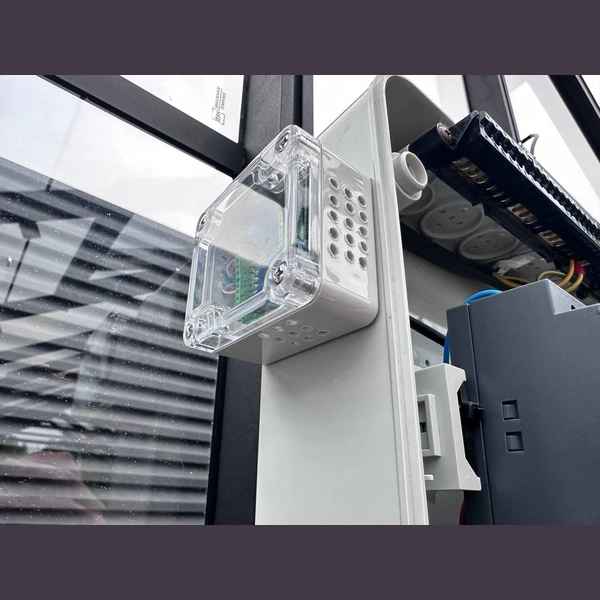

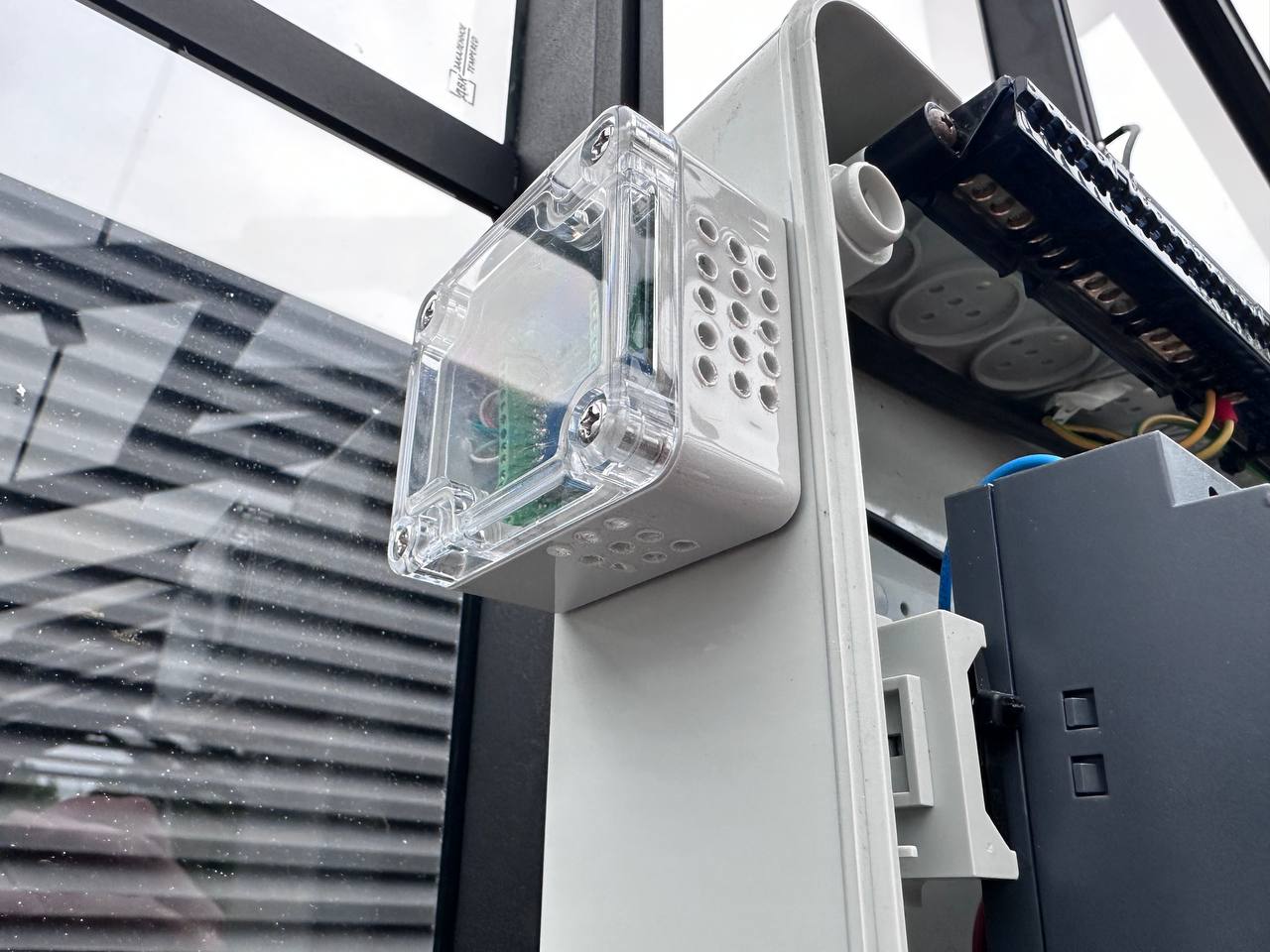

Для уличного монтажа электронику защищают от осадков, но сохраняют вентиляцию сенсора. Корпус размещают в тени, вдали от нагретой стены и прямого выхлопа вентиляции. Это позволяет измерять окружающий воздух, а не локальную температуру поверхности.
