Комнатный датчик температуры T2

Комнатный датчик температуры Т2 предназначен для одновременного контроля воздуха и поверхности пола. Это компактная двухканальная модель для автоматизации отопления, теплого пола и климатических сценариев в квартире, доме или небольшом коммерческом помещении.

Параметры

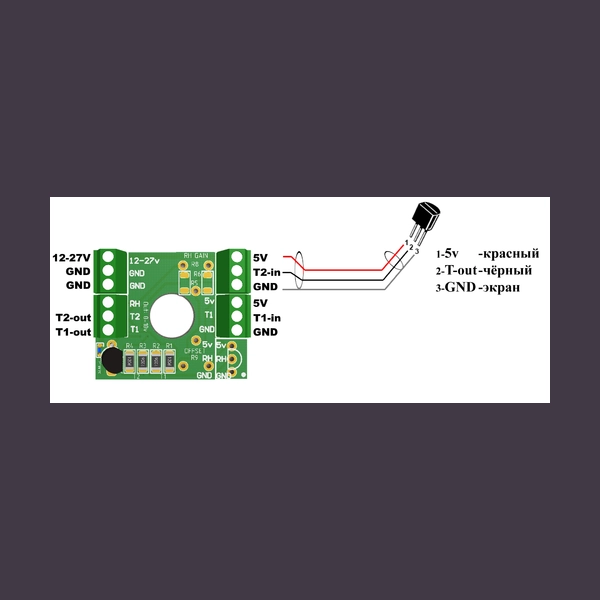

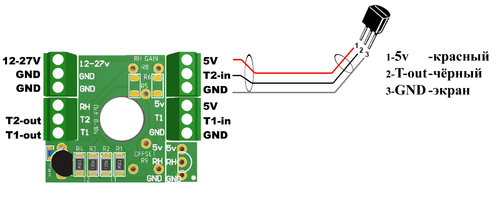

В базовой комплектации датчик температуры воздуха и пола использует два сенсора TMP37. Первый измеряет воздух рядом с местом установки, второй расположен на проводе длиной 2 м и помещается в закладную трубку. Диапазон каждого канала — 0–50 °C, точность — ±1 °C. Такой комнатный термометр на 2 канала позволяет контроллеру получать показания температуры воздуха и пола в одном помещении.

• Два температурных канала TMP37;
• Диапазон 0–50 °C, точность ±1 °C;
• Выходы 0–10 В, питание 12–30 В.

Монтаж и подключение

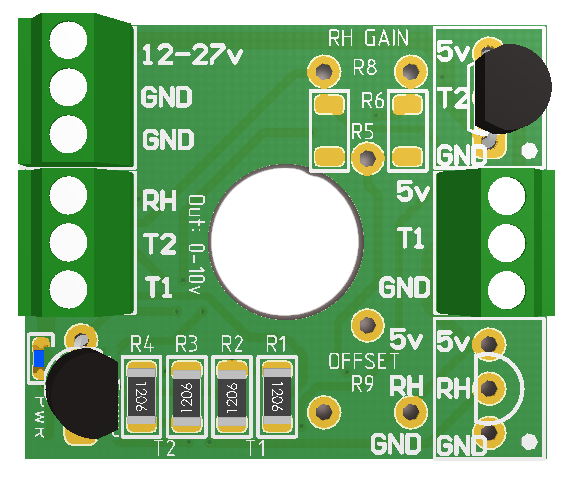

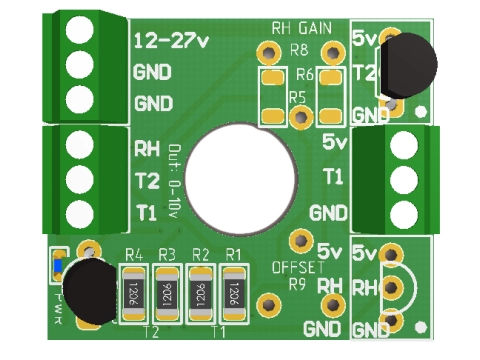

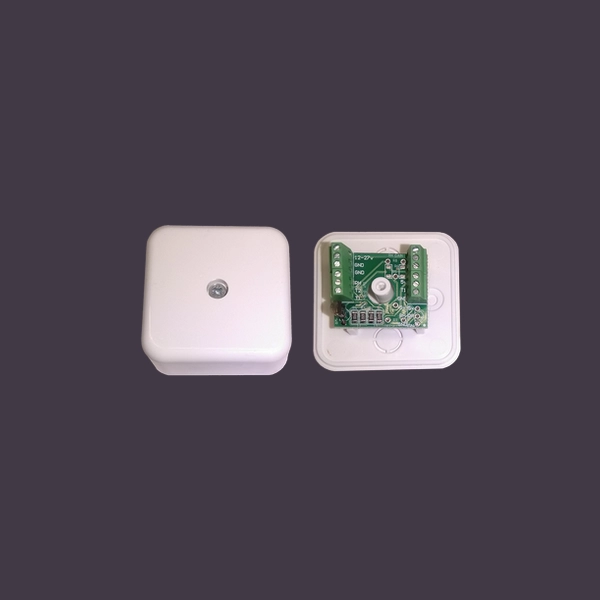

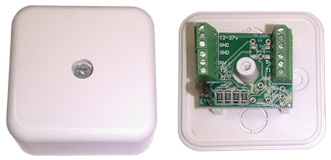

Плата имеет размеры 30×25 мм и высоту 13 мм. Датчик температуры в подрозетник можно установить за выключателем либо в монтажной коробке. Питание — 12–30 В, потребление — 1,5 мА. На каждом канале формируется аналоговый сигнал 0–10 В с допустимым током до 12 мА.

Применение и заказ

• Измерение температуры воздуха встроенным сенсором;

• Измерение температуры пола выносным сенсором;

• Передача двух независимых сигналов 0–10 В на контроллер.

Комнатный датчик температуры T2 выполняет только измерение. В базовой комплектации встроенный сенсор TMP37 измеряет температуру воздуха, а выносной TMP37 на проводе длиной 2 м измеряет температуру пола. Каждый канал передаёт своё значение на контроллер отдельным сигналом 0–10 В.

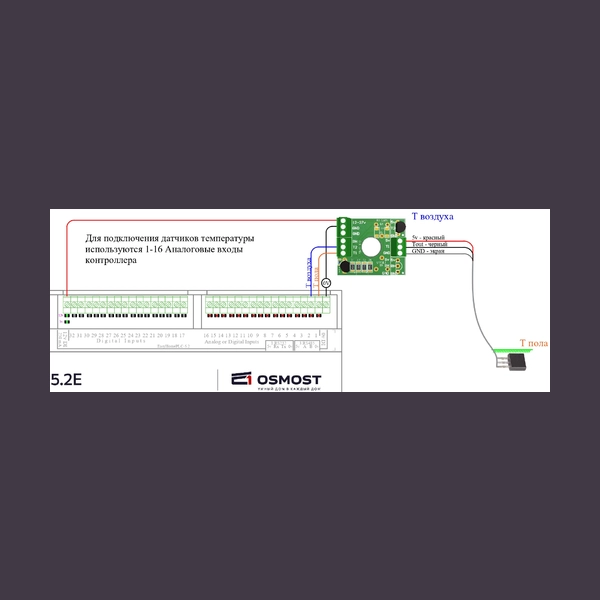

В климатической системе показания датчика обычно используются для двух отдельных контуров. В воздушном контуре контроллер сравнивает температуру воздуха с уставкой в приложении и управляет исполнительным устройством радиатора. В контуре тёплого пола контроллер сравнивает температуру пола с отдельной уставкой и управляет клапаном тёплого пола. По запросу датчик можно комплектовать сенсорами TMP36 или TMP37 в обычном либо выносном исполнении. Доступны диапазоны измерения от −50 до +50 °C и от 0 до 150 °C. Конфигурацию датчика и совместимость с контроллером рекомендуется согласовать до монтажа.

Для установки выносного сенсора пола перед отделочными работами прокладывают закладную трубку без резких поворотов. Её конец защищают от попадания раствора, а сенсор оставляют доступным для последующего извлечения и замены.

Гарантия на датчик составляет 1 год. Купить комнатный датчик температуры T2 можно на сайте Osmost в розницу или заказать поставку оборудования для проекта.
