Датчик температуры, влажности и освещенности RS-485 TRHLux

Датчик температуры, влажности и освещенности TRHLux объединяет три параметра и передает их по RS-485 Modbus RTU. Контроллер использует данные для климатических сценариев, управления светом, солнцезащитой, вентиляцией и отоплением.

Параметры

Сенсор SHT40 измеряет влажность 0–100% с точностью ±3%. Температурный диапазон комнатной версии — 3–50 °C, уличной — −50…+50 °C, точность ±1 °C. Канал освещенности работает в диапазоне 0–500 лк с точностью ±5%. Дополнительно подключается один выносной TMP37 на проводе длиной 2 м для воздуха или пола.

• RS-485 Modbus RTU;
• Температура и влажность на сенсоре SHT40;
• Освещенность 0–500 лк.

Монтаж и подключение

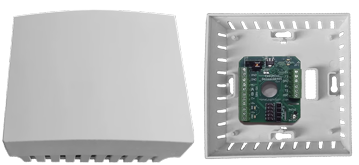

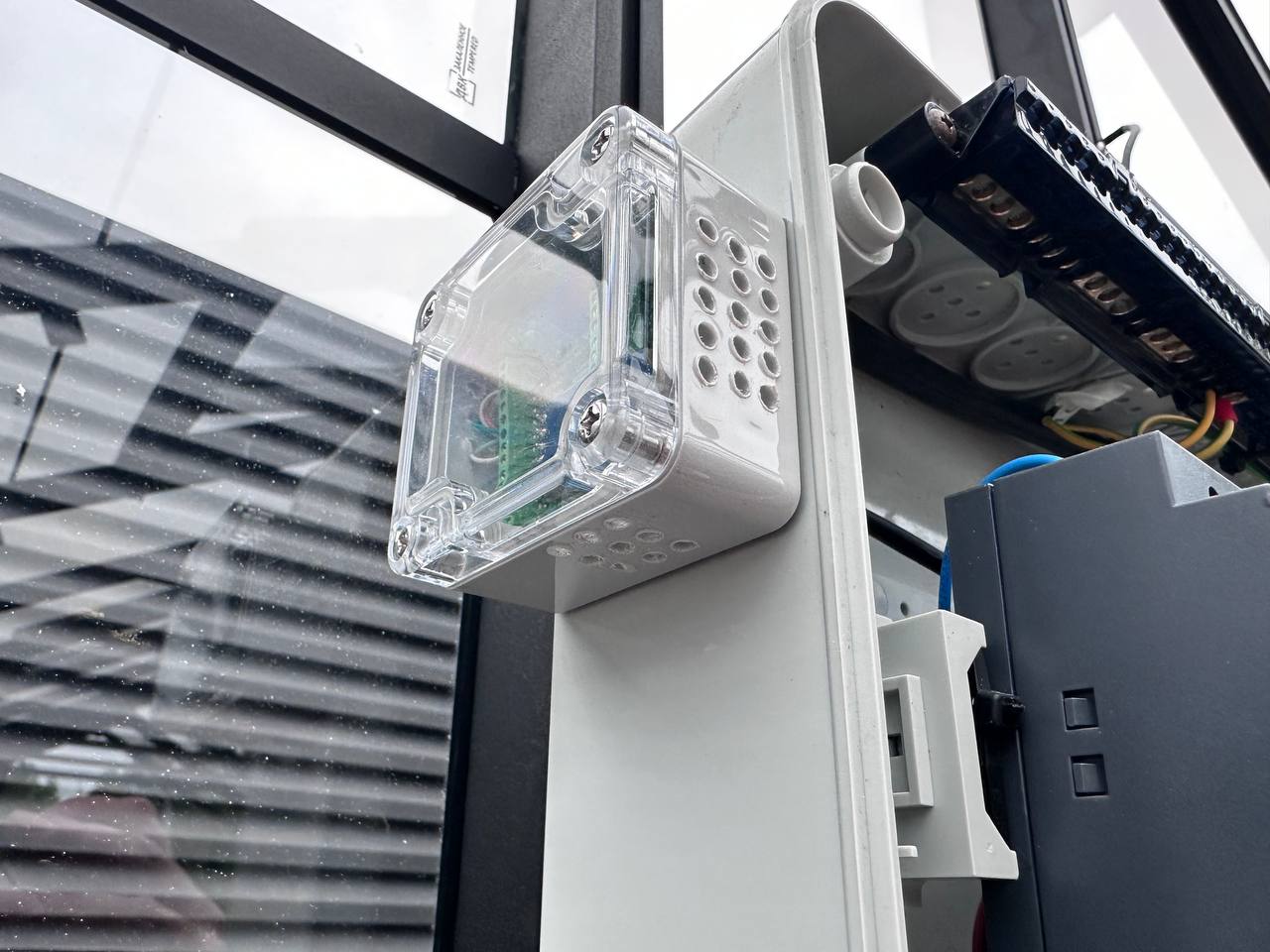

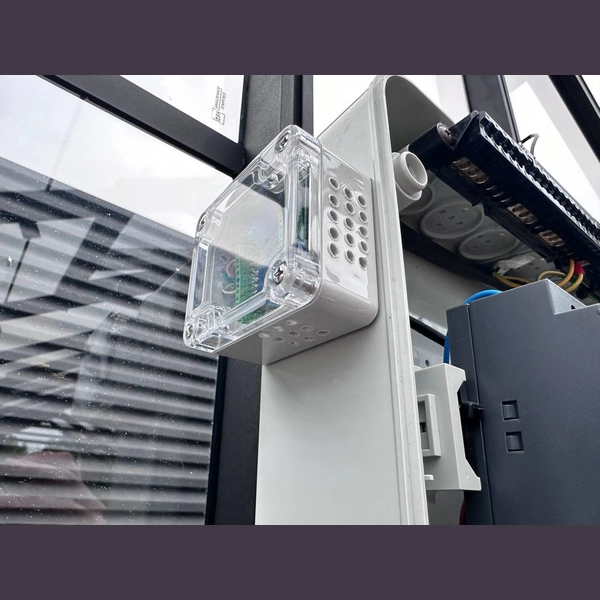

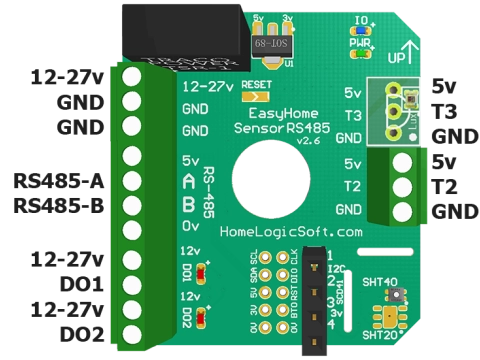

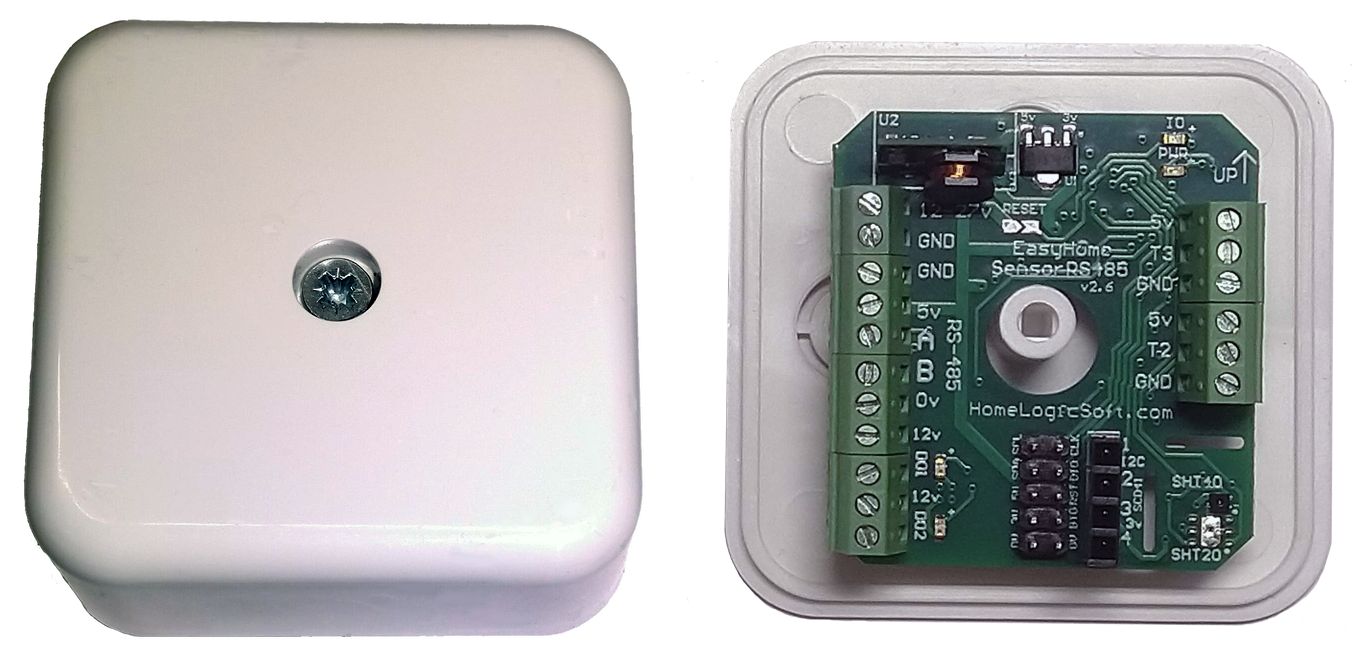

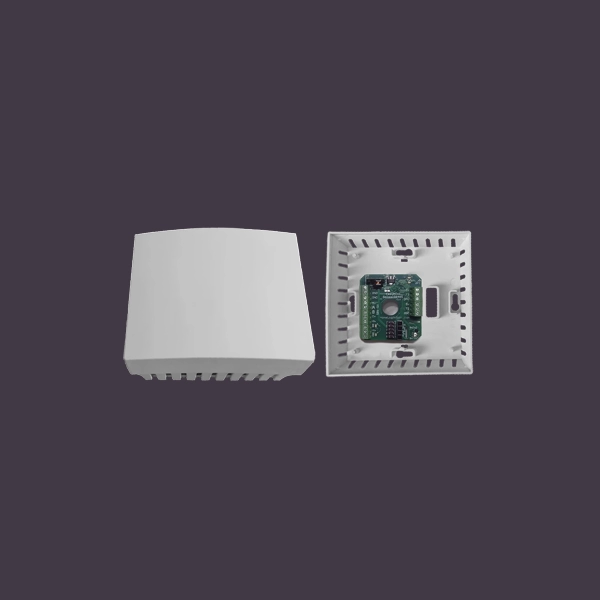

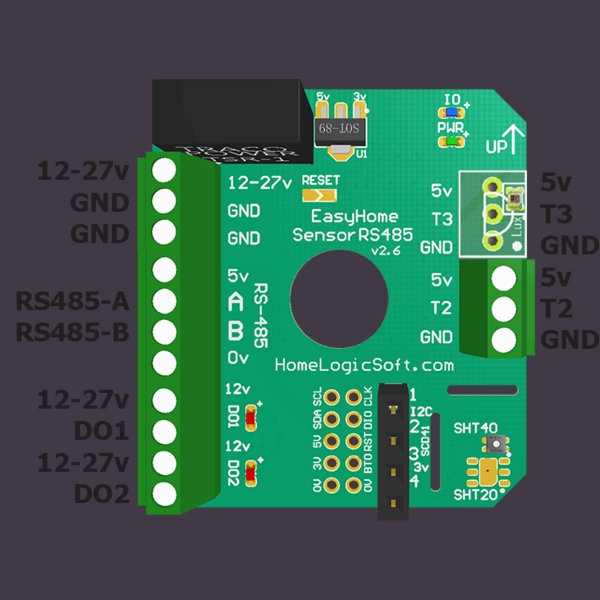

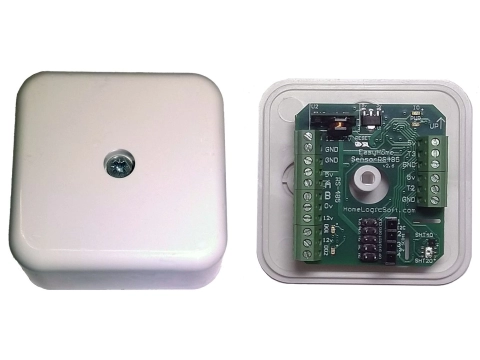

Плата размером 38×34×13 мм устанавливается в комплектную коробку с прозрачной крышкой. Крышка пропускает свет к фотосенсору, а одно-два нижних отверстия диаметром около 5 мм обеспечивают вентиляцию датчика влажности. Место монтажа выбирают без локальных источников света, тепла и конденсата.

Применение и заказ

• Управление климатом;
• Автоматизация освещения и солнцезащиты;
• Помещения, теплицы и наружные зоны.

Питание устройства — 9–27 В. Цифровой интерфейс позволяет объединять несколько Modbus-устройств на одной линии. При монтаже соблюдают полярность, магистральную топологию шины и уникальные адреса; конкретные параметры связи берут из документации системы.

Датчик климата и освещенности TRHLux подходит для помещений, теплиц и наружных зон при правильном исполнении корпуса. Он может включать свет по уровню освещенности, запускать вентиляцию по влажности и корректировать отопление по температуре. В интерфейсе Osmost EasyHome через контроллер доступны мониторинг и сценарии автоматизации.

Техническая поддержка Osmost поможет выбрать исполнение и настроить обмен Modbus. Гарантия — 1 год. Купить датчик температуры, влажности и освещенности TRHLux можно для нового проекта или расширения существующей системы.

Дополнительно

На одной шине можно разместить несколько датчиков, если каждому назначен уникальный адрес и соблюдены ограничения интерфейса. Кабель ведут магистрально, ответвления делают минимальными, а оконечное согласование выполняют по проекту. Это особенно важно на протяженных линиях и рядом с силовым оборудованием.

Для управления светом в контроллере задают порог, задержку и гистерезис. Такая логика предотвращает частое переключение при облаках, бликах или кратковременном включении внешнего источника света. Показания освещенности можно сочетать с расписанием и присутствием людей.
