Сенсор температуры пола

Датчик температуры пола предназначен для постоянного контроля нагрева покрытия и передачи точного аналогового значения в систему автоматики. Сенсор используют с электрическим или водяным теплым полом, на трубах отопления, в воздуховодах и других точках, где требуется дистанционное измерение температуры.

Параметры

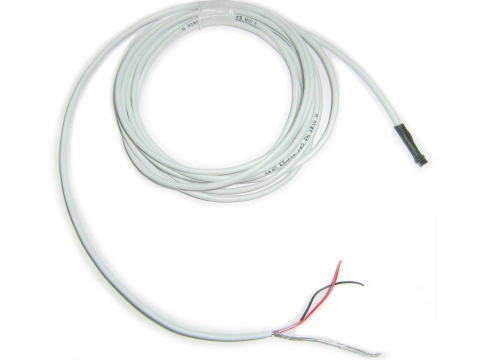

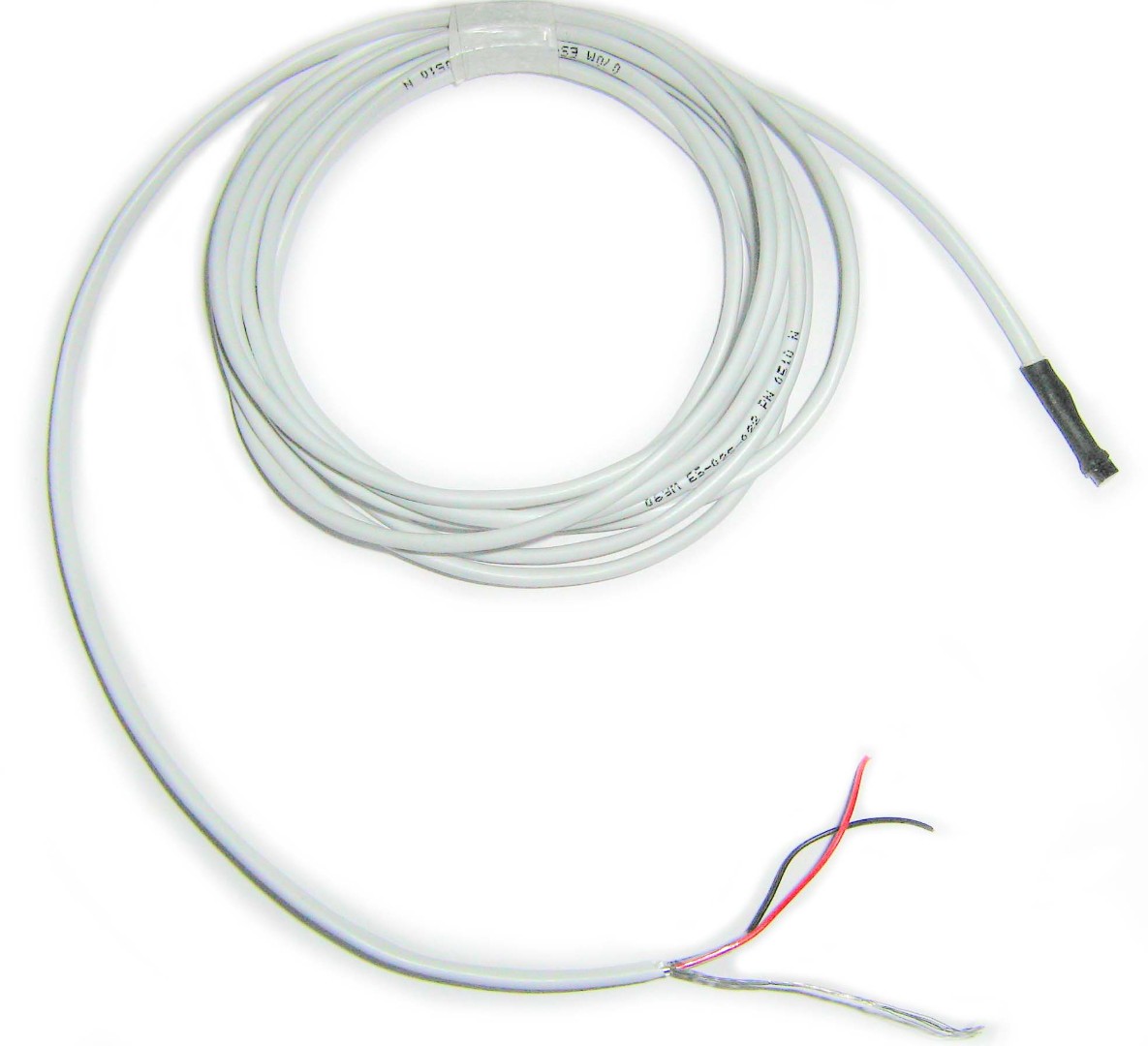

Чувствительный элемент TMP37 работает в диапазоне 0–50 °C с точностью ±1 °C. Датчик температуры пола на проводе длиной 2 м устанавливается в закладную трубку с внутренним диаметром 8–12 мм. По запросу длину провода можно увеличить до 5 м. Съемное размещение в трубке упрощает проверку и замену сенсора без вскрытия стяжки.

• Диапазон 0–50 °C, точность ±1 °C;
• Выход 0–2 В с коэффициентом 20 мВ/°C;
• Провод 2 м с возможностью увеличения до 5 м.

Монтаж и подключение

Устройство питается напряжением 5 В и потребляет около 50 мкА. Выходной сигнал — 0–2 В с коэффициентом 20 мВ на 1 °C. Это активный аналоговый сенсор, поэтому при выборе совместимого контроллера нужно учитывать не сопротивление терморезистора, а диапазон напряжения на входе.

Применение и заказ

• Электрический и водяной теплый пол;
• Трубы отопления;
• Воздуховоды и другие точки контроля температуры.

Монтаж планируют до заливки пола. Закладную трубку укладывают без резких перегибов, закрывают от раствора и выводят к месту подключения. Чувствительный элемент располагают в контролируемой зоне между витками нагревательного кабеля либо рядом с трубой, не прижимая непосредственно к источнику локального перегрева.

Датчик температуры теплого пола для терморегулятора подходит только тогда, когда вход терморегулятора или контроллера принимает сигнал 0–2 В от TMP37. Обычные термостаты часто рассчитаны на резистивный NTC-сенсор, поэтому прямую совместимость нужно проверить по документации. В системе умного дома показания можно использовать для ограничения температуры, автоматического включения отопления и удаленного мониторинга через контроллер.

Кроме пола, сенсор можно закрепить на трубе отопления или установить в воздуховоде. При открытом монтаже следует защитить соединения от влаги и механического повреждения. Техническая поддержка Osmost поможет проверить вход контроллера и подобрать схему подключения. Гарантия на изделие — 1 год.

Купить датчик температуры пола можно отдельно для новой системы или замены существующего сенсора. Перед заказом укажите требуемую длину провода и параметры входа управляющего оборудования.

Дополнительно

Перед подключением проверяют общую землю питания и измерительного входа, допустимый диапазон АЦП и масштабирование 20 мВ/°C. Например, напряжение 0,5 В соответствует примерно 25 °C. Настройку выполняют в контроллере, а не механическим регулятором на самом сенсоре. Если датчик применяют на трубе, чувствительный элемент плотно прижимают к очищенной поверхности и теплоизолируют от окружающего воздуха. В воздуховоде выбирают точку с равномерным потоком, где сенсор не касается нагревателя и защищен от конденсата.

После укладки, но до заливки стяжки, проверяют питание, выходное напряжение и реакцию на нагрев. Результат фиксируют в акте скрытых работ вместе с трассой трубки. Такой контроль помогает обнаружить повреждение кабеля, пока доступ к конструкции еще открыт.
