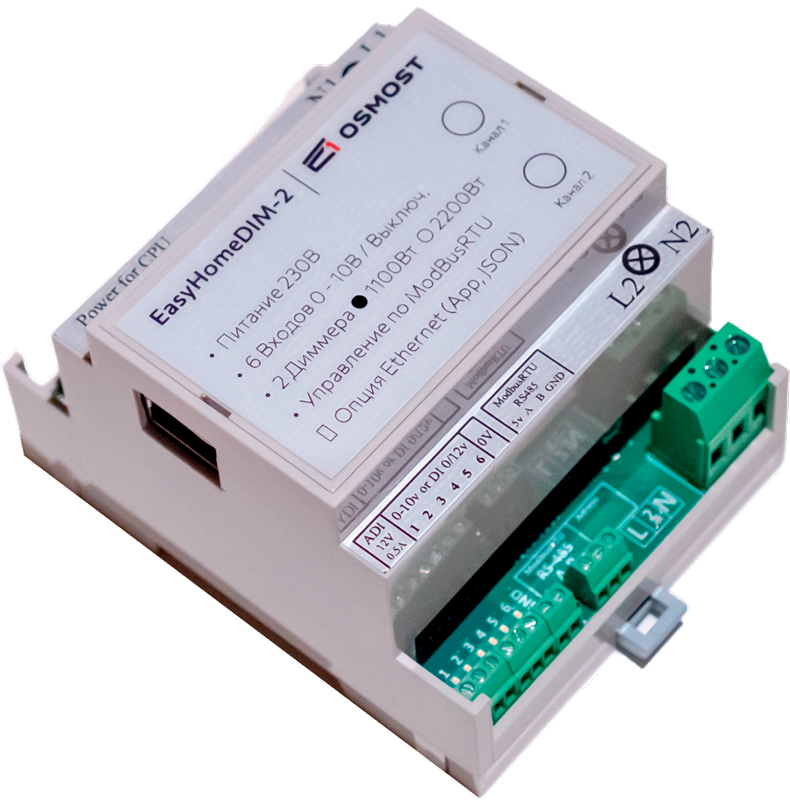

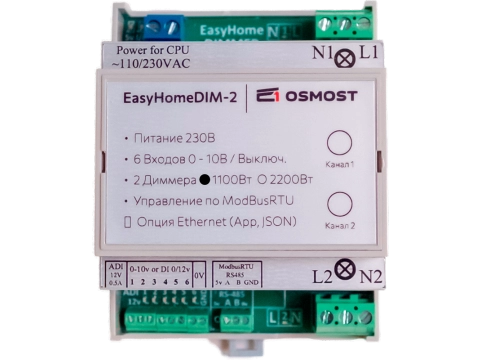

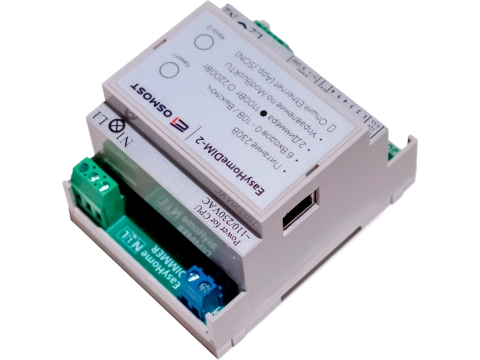

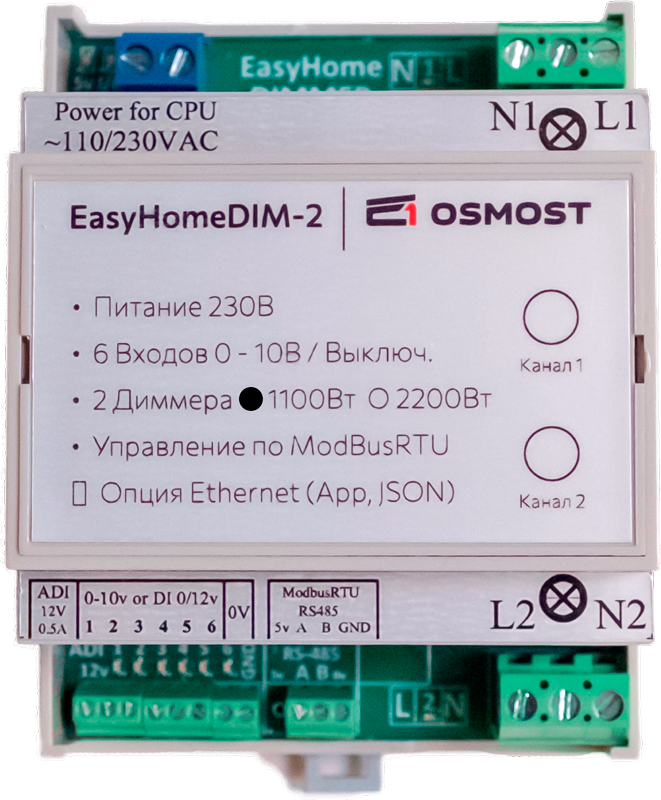

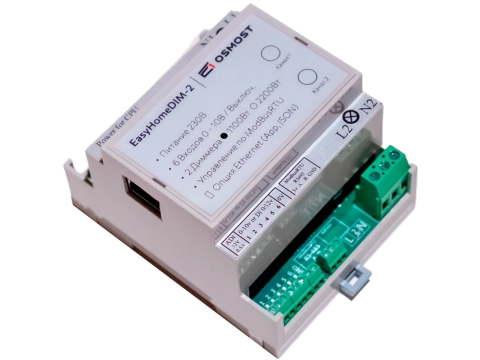

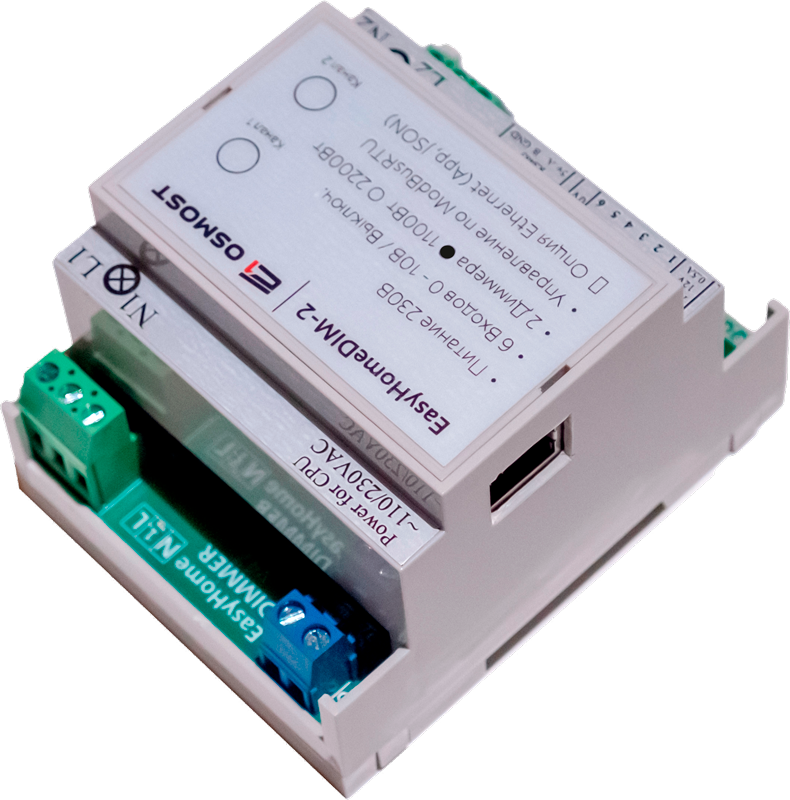

Диммер EasyHomeDIM-2

Диммер на 2 канала для регулирования ламп накаливания и галогеновых ламп (до 1100 Вт на один канал), светодиодных диммируемых ламп (до 650 Вт на один канал) или светодиодных лент (5 А, 12-450 VDC). Каждое устройство гальванически изолировано.

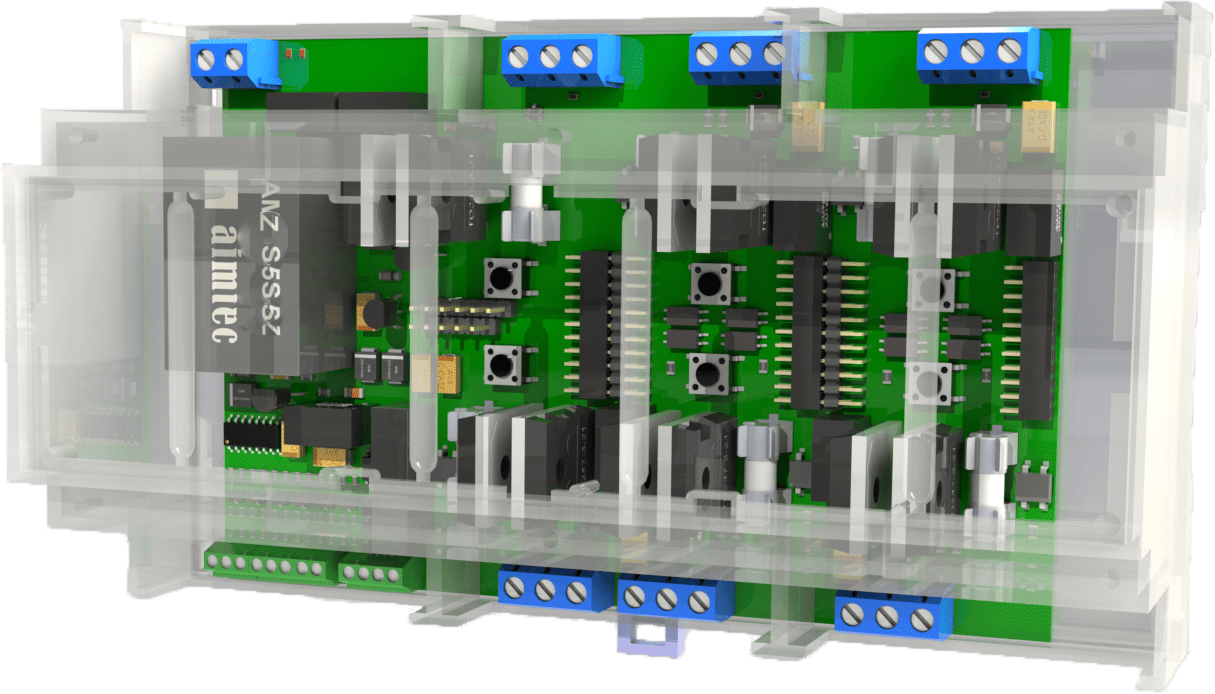

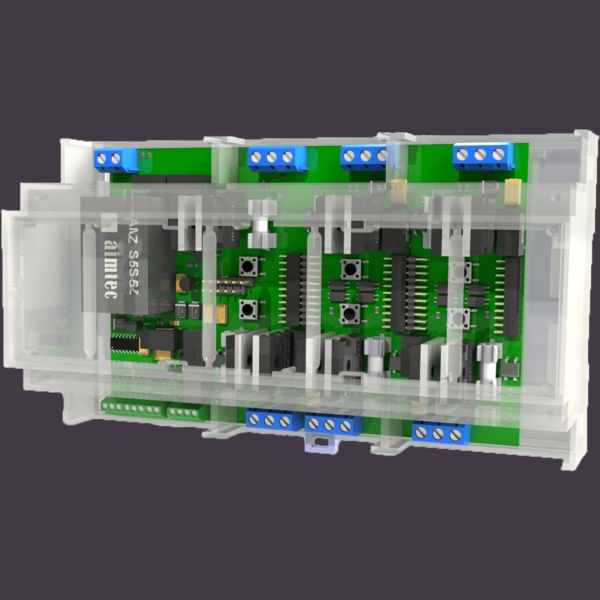

Компактный диммерный модуль в корпусе на 4 DIN-модулей с 2 каналами мощностью до 1кВт оснащён мощными транзисторами, встроенным блоком питания 12 В, 10 Вт для электроники и внешних устройств.

6 входов ADI аналоговый ввод 0-10В для плавного управления, дискретные входы для подключения выключателей.
Порт RS485 для управления по ModBusRTU и расширенной настройки, мониторинга неисправности.

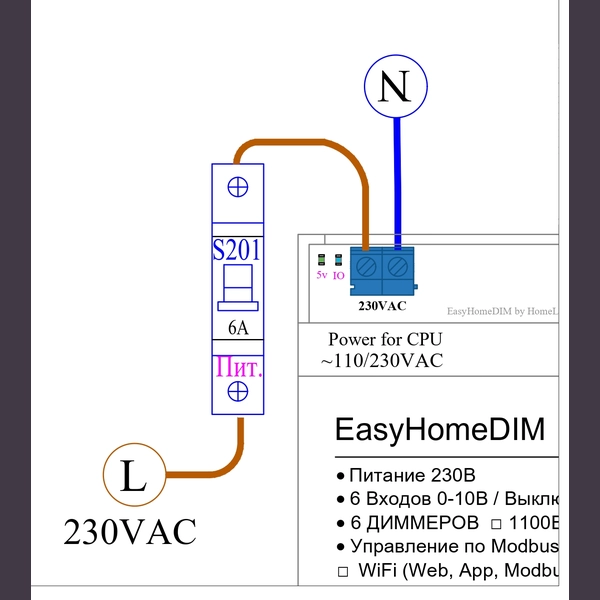

Питание устройства от 220В

20 000₽

Основные характеристики

Центр документации

О компании

Сравнить с другими

Общие сведения

Габариты (ШxВxГ)	70.5x90x56.5 мм
Вес	165 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (4 DIN места).
Индикация	Индикация светодиодами: питание, работа микропроцессора и связь с контроллером, отображение работы входов и выходов
Гарантийный срок	5 лет

Питание

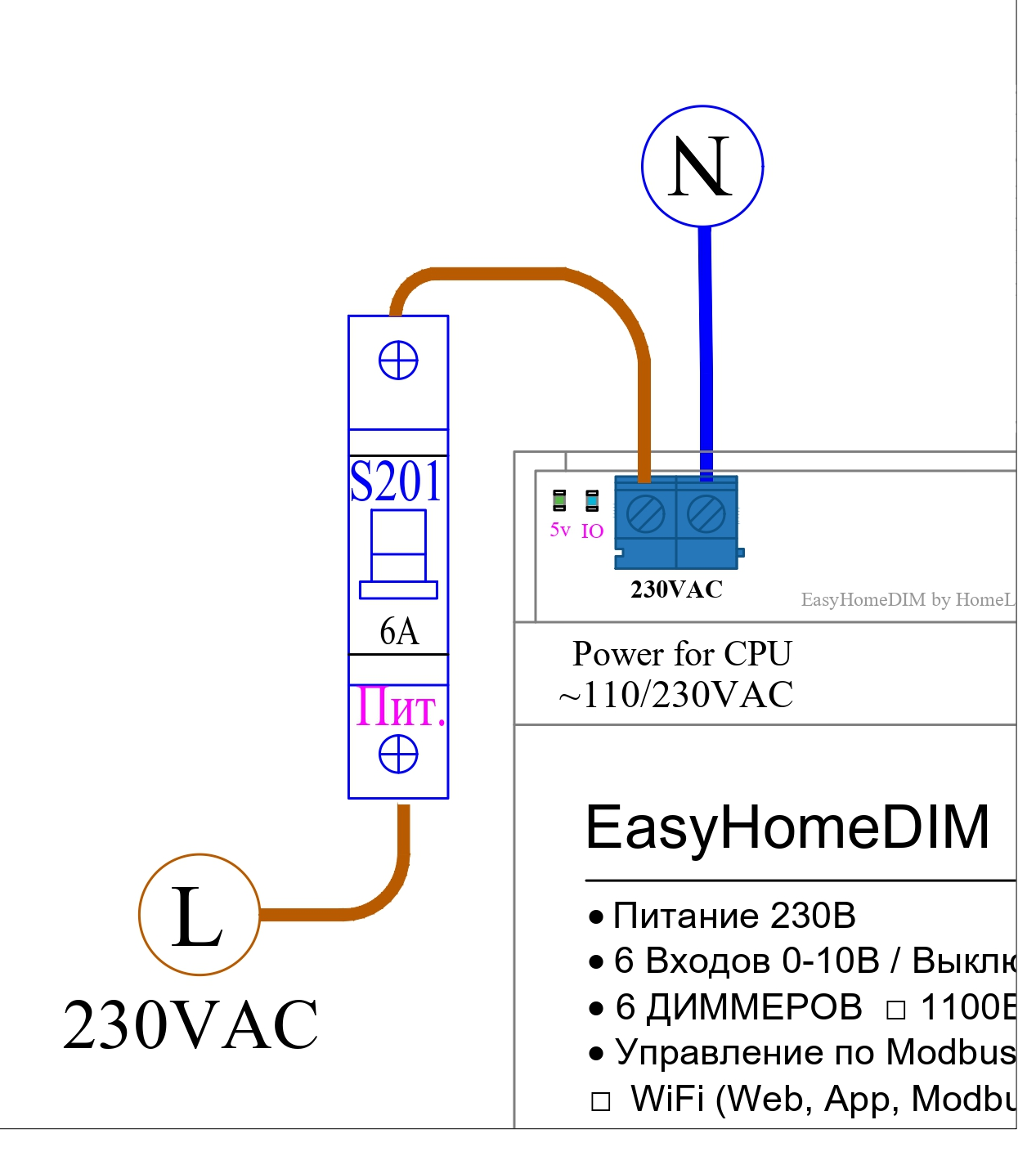

Основное питание	220 VAC
Рабочее напряжение	110..240 VAC
Потребляемая мощность	9 Вт
Встроенные блоки питания	Изолированный БП: 12 В, 850 мА. Защита от КЗ, перегрузки и перенапряжения.

Коммуникация и управление

Интерфейс	RS-485
Протокол	Modbus RTU (Настройки по умолчанию: Адрес - 15, скорость - 9600, формат данных 8N1). Поддержка широковещательного чтения и записи.

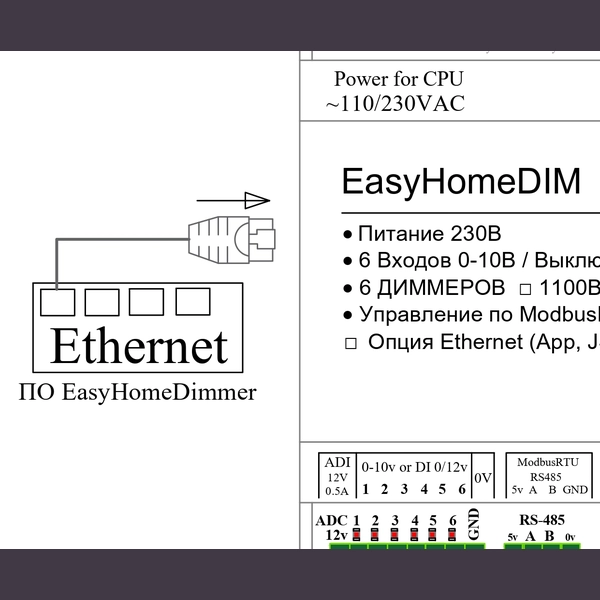

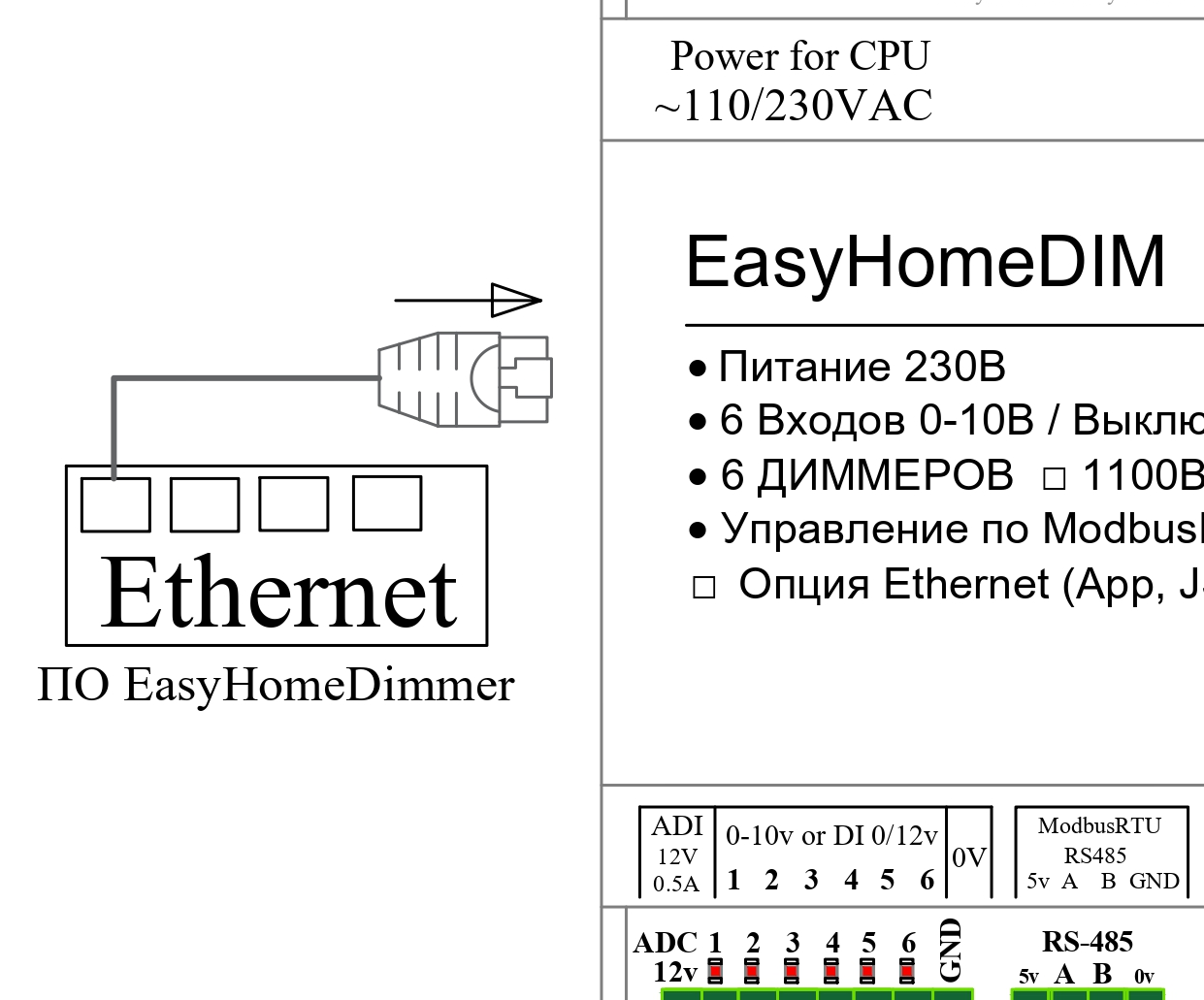

Ethernet для управления с ПО EasyHome Dimmer	Есть

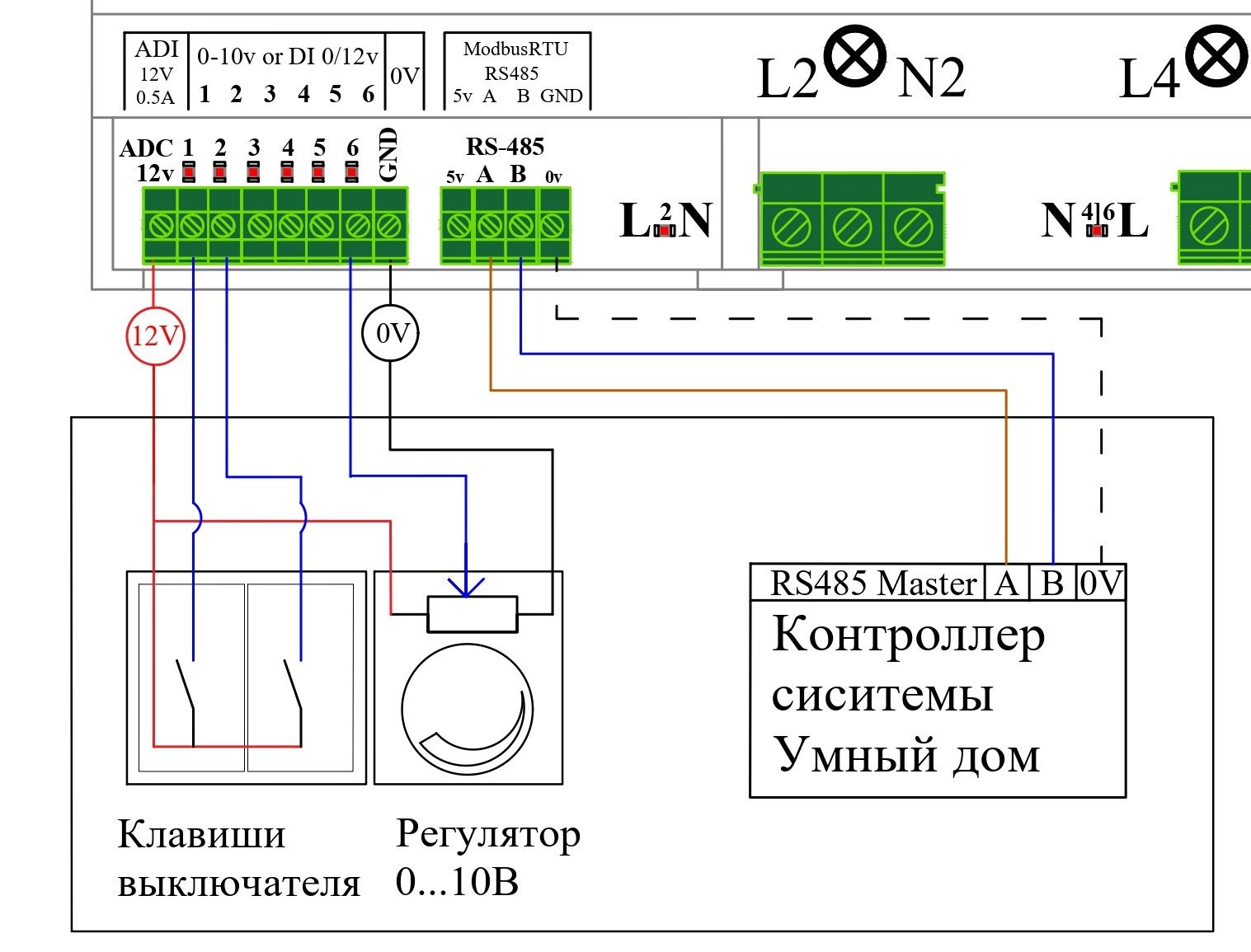

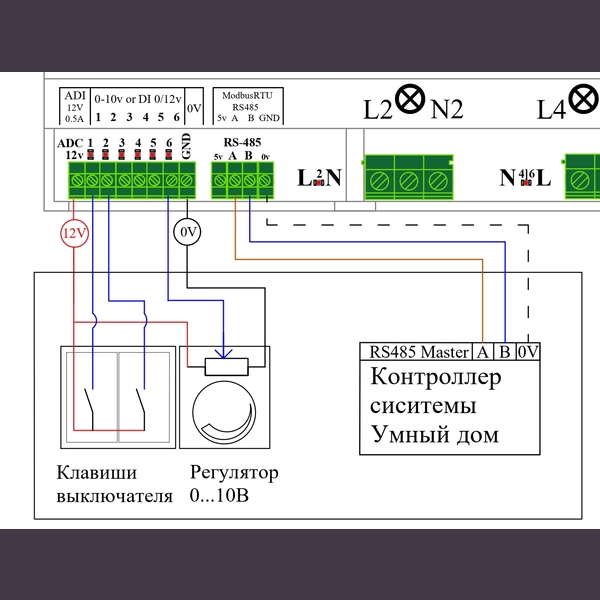

Поддержка локального управления	6 входов ADI. Локальные выключатели (напряжение 0/12 В). Выключатель-регулятор 0-10 В. Дискретные (0/12/24 В)/аналоговые датчики (0-10 В).

Параметры каналов

Количество каналов	2
Коммутируемая мощность одного канала: Лампы накаливания	1100 Вт
Коммутируемая мощность одного канала: Светодиодные лампы	650 Вт
Коммутируемый ток одного канала: LED ленты	5 А
Коммутируемое напряжение одного канала: LED ленты	12-450 VDC
Защита каналов	Изолированные каналы, предохранитель 4х15 мм, 5 А.
Режим работы канала для светодиодных ламп (по умолчанию	По заднему фронту.
Режим работы канала для моторов и трансформаторов	По переднему фронту (TRIAC).
Режим работы канала для светодиодных лент (ШИМ с регулируемой частотой - 500Гц по умолчанию)	+
Релейный режим	+
Замедление/ Сглаживание изменения яркости	+

Возможности и функции EasyHomeDIM-2

Базовая модель линейки – белый двухканальный диммер EasyHomeDIM-2 поддерживает как диммирование 230 В, так и ШИМ-управление LED-лентами, а каждый канал настраивается отдельно. Благодаря гальванической развязке каналов, встроенной диагностике, компактности и возможности автономного управления через локальные выключатели, Ethernet и ModbusRTU, устройство удобно как для монтажа, так и для дальнейшей эксплуатации.

Для чего подходит

Проводной диммер удобен для автоматизации сценариев с плавной регулировкой яркости, зонированием света, управлением LED-лентами, потолочными и точечными светильниками, а также для подключения к системам умного дома и локальным выключателям.

Для каких задач подойдет

Заказать диммер EasyHomeDIM-2 можно для большинства задач в небольших помещениях:

Плавное диммирование основного и декоративного света для квартиры;
Управление электрическим освещением по сценарию: вечер, ночь, подсветка, дежурный режим;
Зональное управление несколькими группами света для дома;
Интеграция в системы автоматизации через RS485/ModbusRTU, Ethernet и локальные входы;

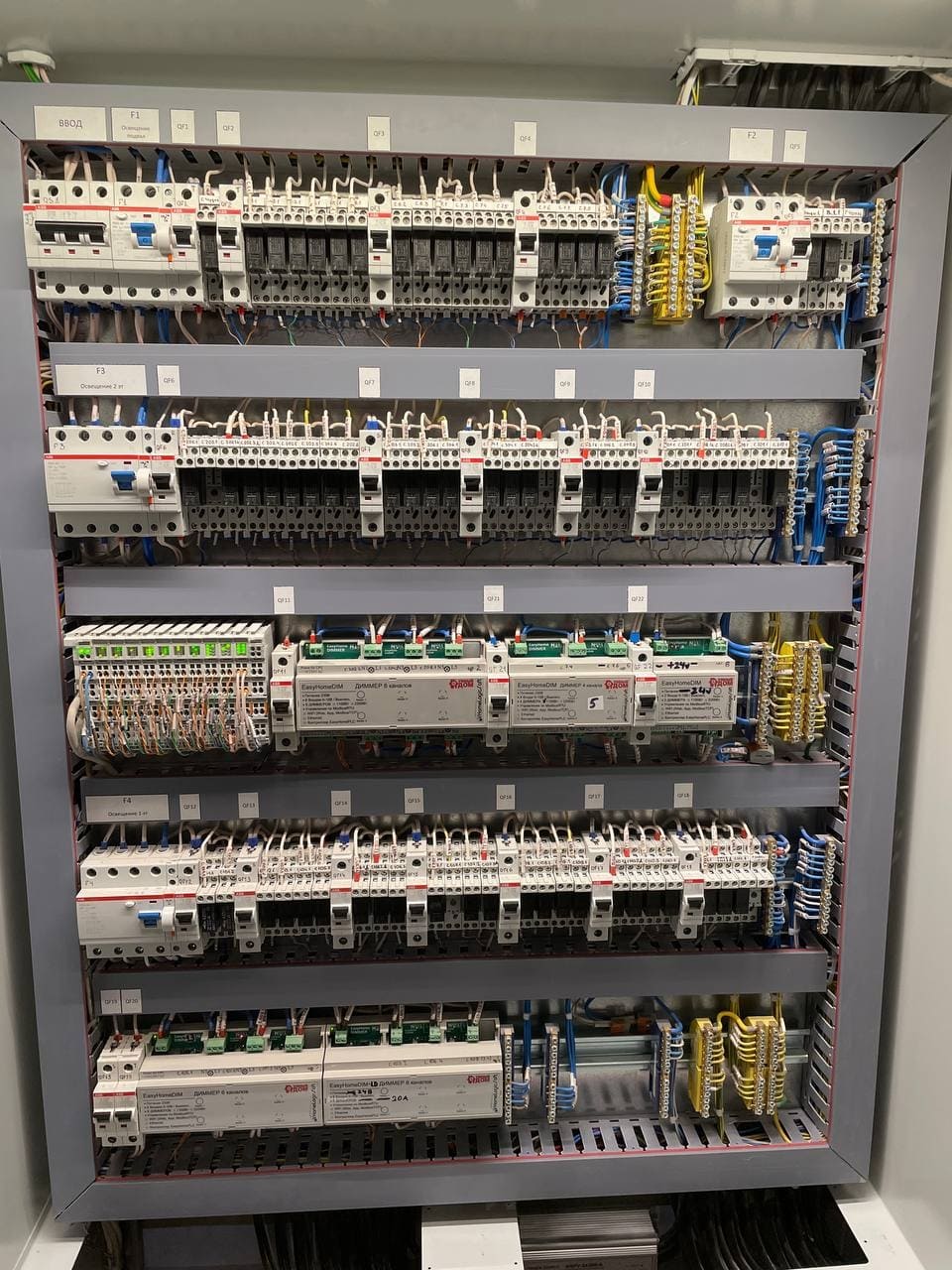

Применение в щитах и распределительных системах, где важны надёжность и компактность для промышленного предприятия.
Какие нагрузки выдерживает:

Возможности регулятора мощности устройства позволяют подключать к нему:

Лампы накаливания и галогенные лампы;
Диммируемые светодиодные лампы;

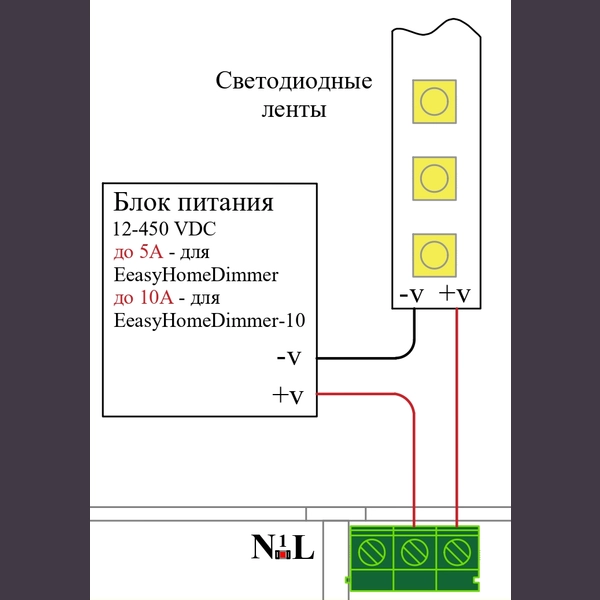

Светодиодные ленты и модули в режиме ШИМ.

Нажмите, чтобы раскрыть Свернуть текст

Какие лампы и ленты поддерживает диммер?

Диммер поддерживает галогеновые лампы, светодиодные диммируемые лампы, лампы накаливания и светодиодные ленты.

Краткая инструкция применения:

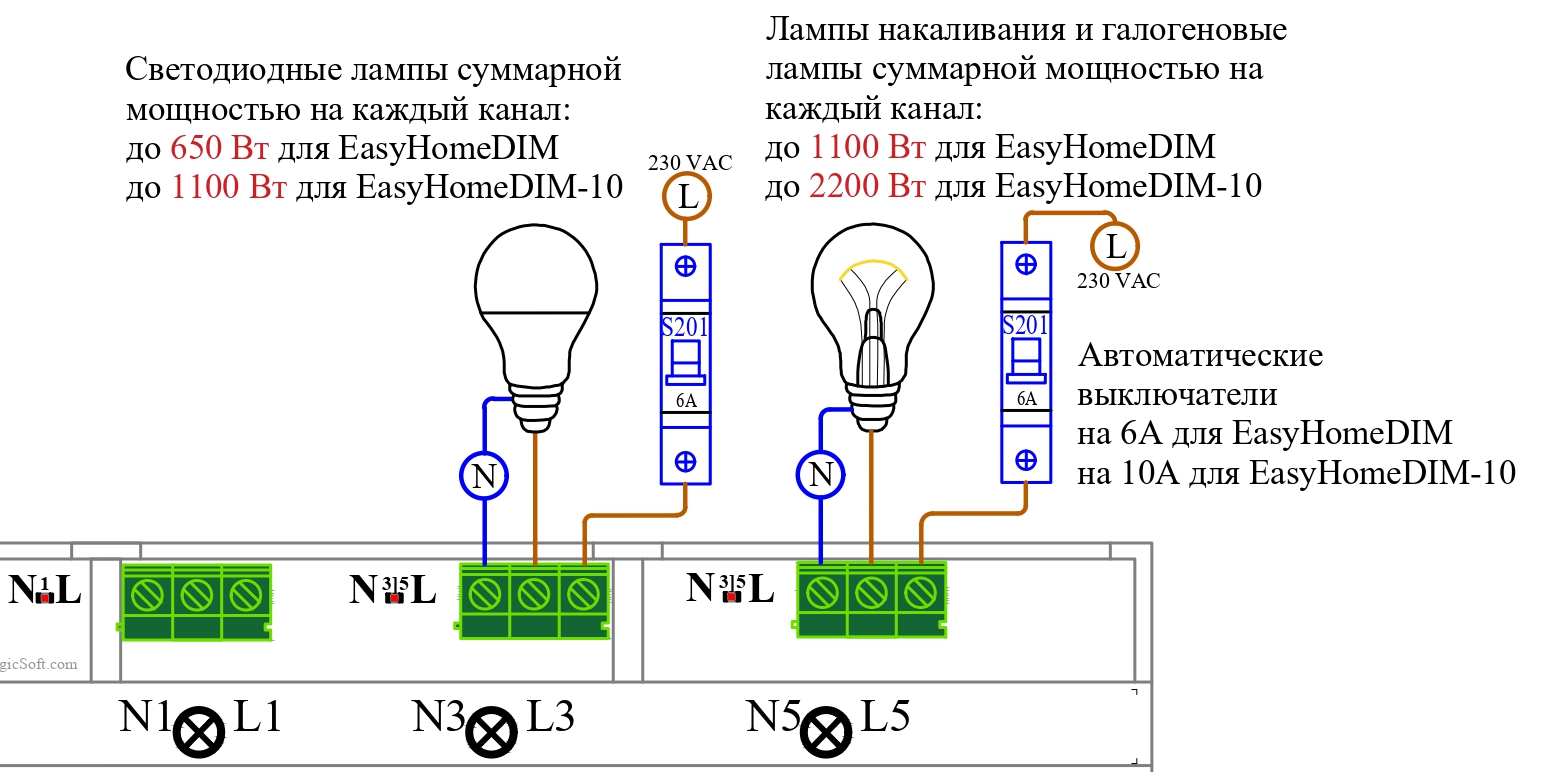

Лампы накаливания и галогеновые лампы – до 1100 Вт на канал;
Светодиодные диммируемые лампы – до 650 Вт на канал;
Светодиодные ленты – 5 А, 12-450 VDC.

Как диммер подключается к системе умного дома?

Устройства подключаются через контроллер по RS485 или через собственное приложение. Особенности подключения можно изучить в нашей базе знаний, а купить диммер EasyHomeDIM-2 можно на нашем сайте.

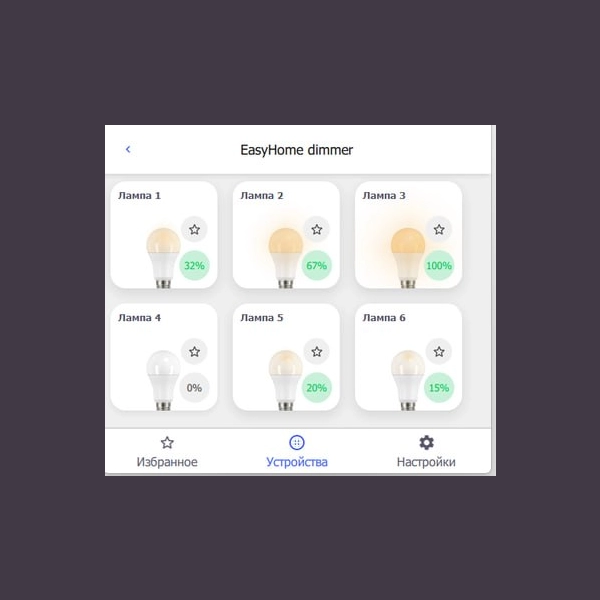

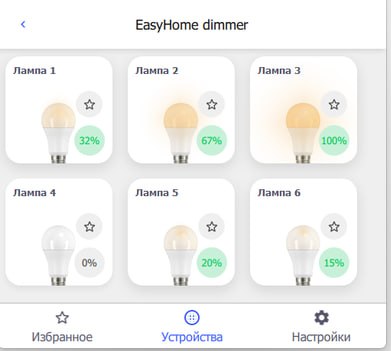

Можно ли управлять через приложение?

Да, это основной способ управления. Диммерами можно управлять через отдельное приложение как автономными устройствами или подключить их контроллеру по RS485 и управлять в системе с другим оборудованием.

Какая максимальная нагрузка у диммера?

Один канал диммера EasyHomeDIM-2 рассчитан на нагрузку до 1100 Вт для ламп накаливания и до 650 Вт для светодиодных ламп. Меньшая нагрузка (1000вт и менее) так же допустима. При необходимости можно заказать дополнительные реле для расширения системы.

Работает ли диммер без контроллера?

Да, диммер умного дома EasyHomeDIM-2 может работать автономно, для управления имеется собственное приложение.

Можно ли управлять освещением удаленно?

Да, в любом диммере предусмотрено удаленное управление через приложение. Для работы данной функции требуется интернет.

Можно ли управлять диммером через Алису?

Да, при подключении к системе Osmost EasyHomeCS диммером можно управлять через Алису. В собственном приложении такой функции не предусмотрено. Подробности подключения можно изучить в базе знаний.

Есть ли гарантия?

Да, гарантия на работу всех устройств от российского производителя Osmost составляет 5 лет. Исключение – датчики, здесь гарантия составит один год.
