Диммер EasyHomeDIM-4

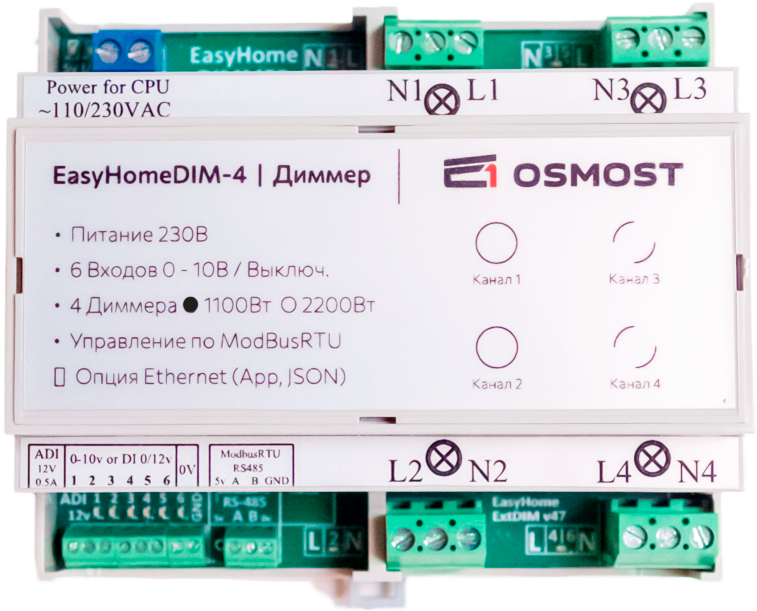

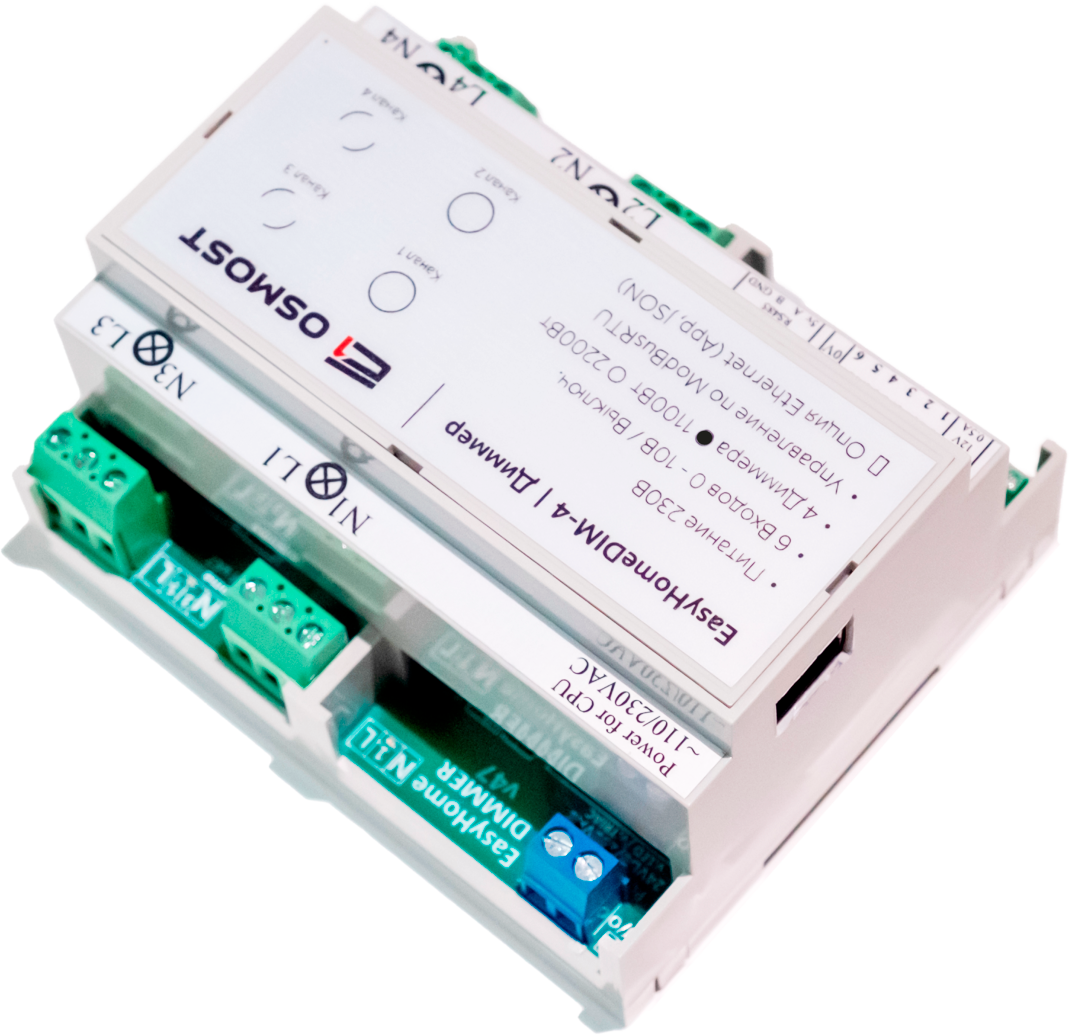

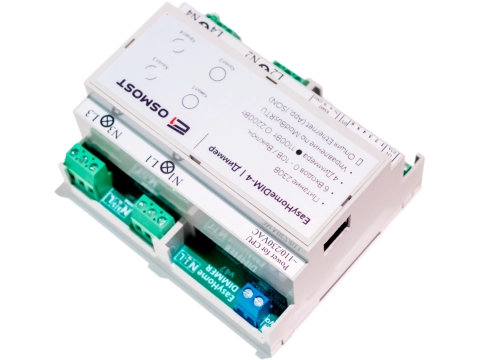

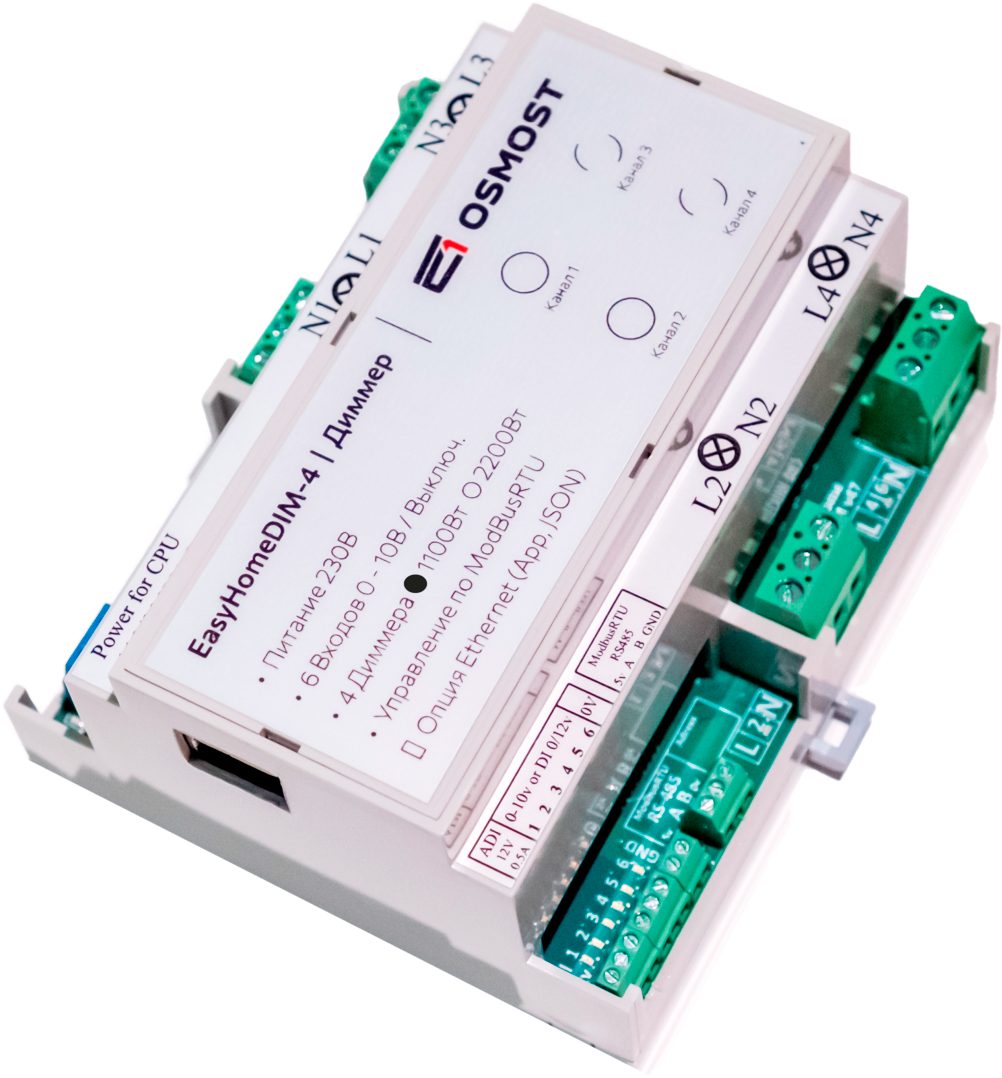

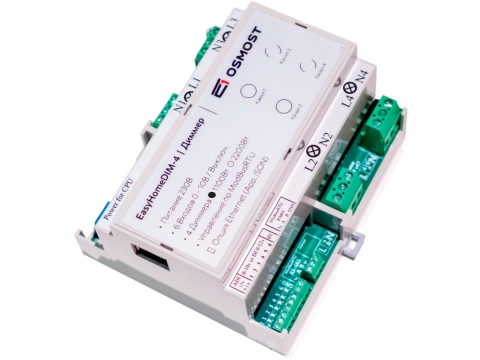

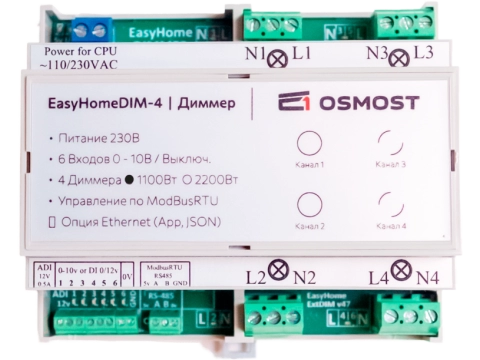

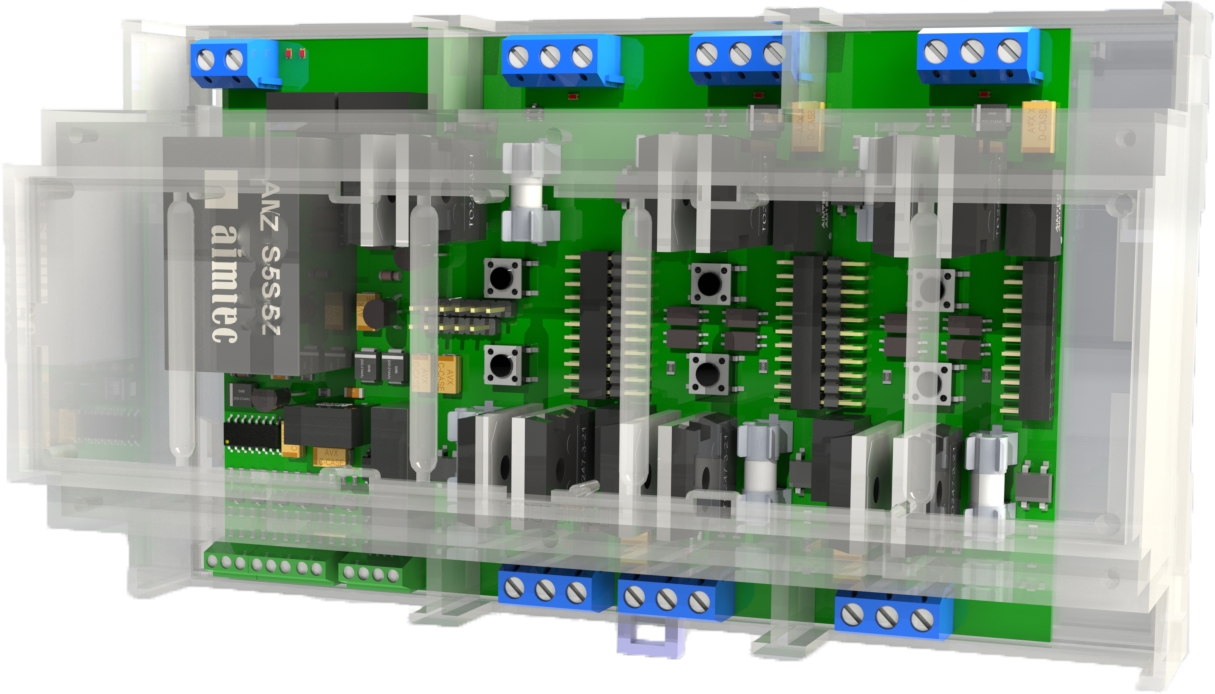

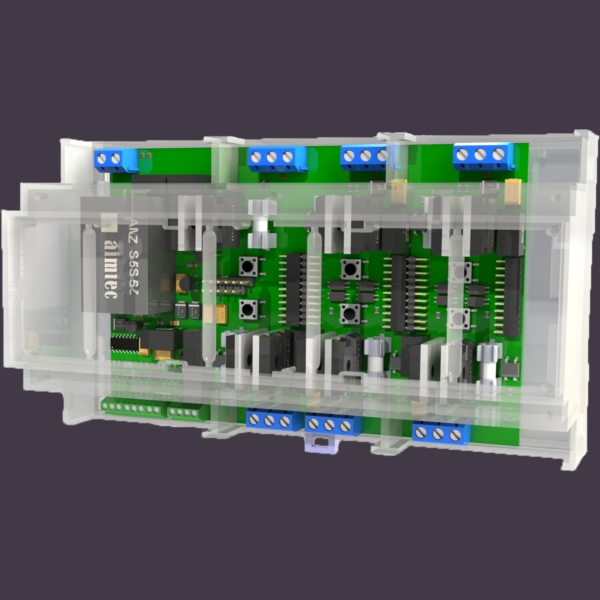

Диммер умного дома EasyHomeDIM-4 на 4 канала для регулирования ламп накаливания и галогеновых ламп (до 1100 Вт на один канал), светодиодных ламп (до 650 Вт на один канал) или светодиодных лент (5 А, 12-450 VDC).

4 изолированных канала диммирования
6 входов ADI Аналоговый ввод 0-10В для плавного управления, дискретные входы для подключения выключателей.
Порт RS485 для управления по ModBusRTU и расширенной настройки, мониторинга неисправности.
Питание устройства от 220В

27 000₽

Основные характеристики

Центр документации

О компании

Первое подключение

Сравнить с другими

Общие сведения

Габариты (ШxВxГ)	105.5x90x56.5 мм
Вес	250 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (6 DIN мест).
Индикация	Индикация светодиодами: питание, работа микропроцессора и связь с контроллером, отображение работы входов и выходов.
Гарантийный срок	5 лет

Питание

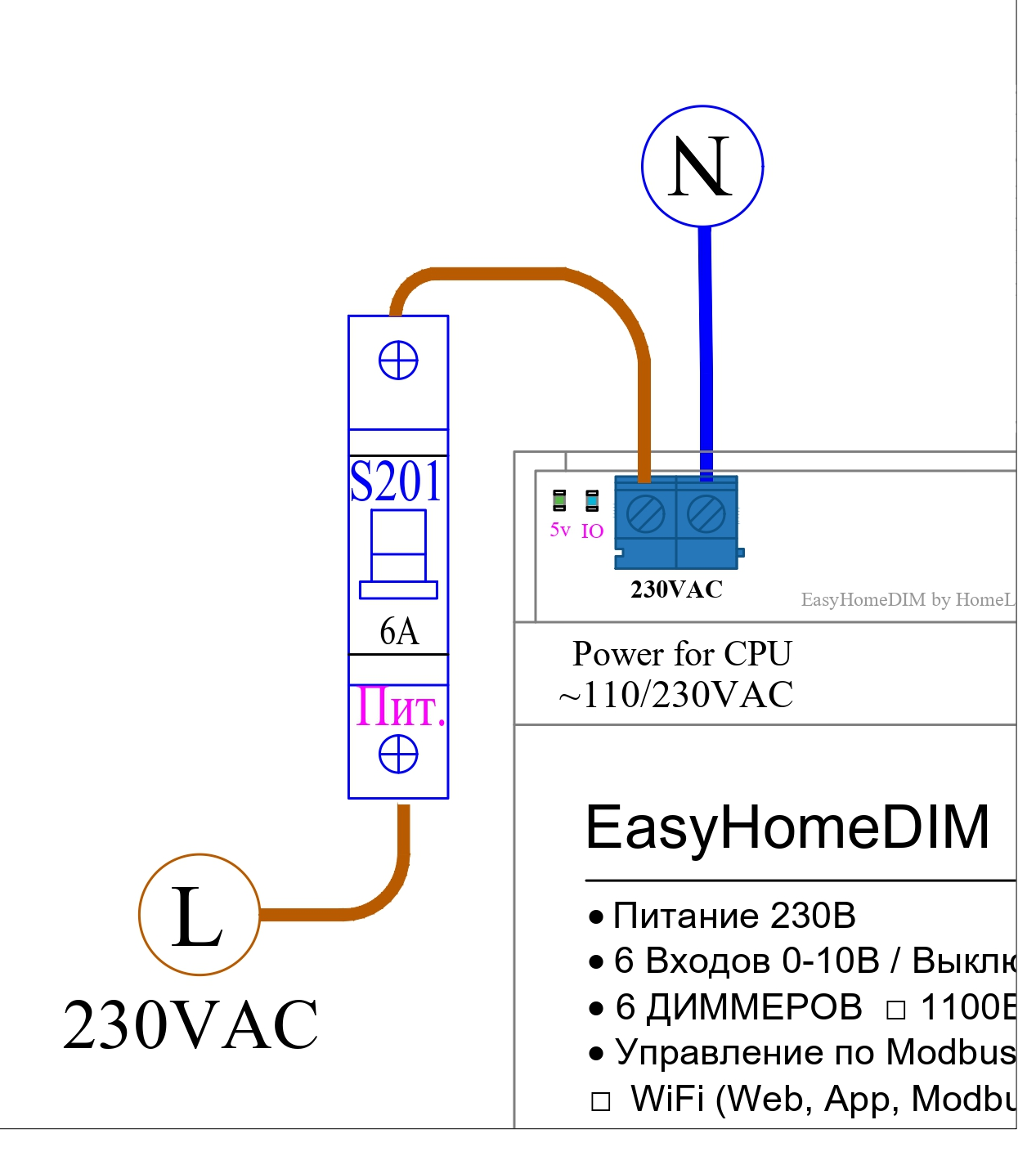

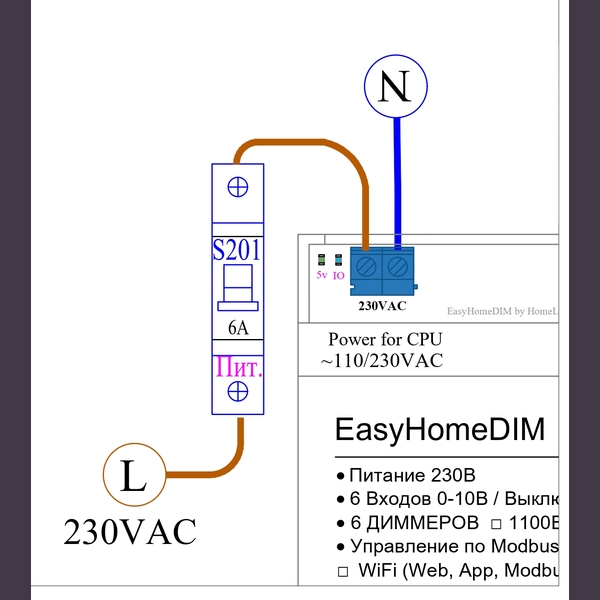

Основное питание	220 VAC
Рабочее напряжение	110..240 VAC
Потребляемая мощность	9 Вт
Встроенные блоки питания	Изолированный БП: 12 В, 850 мА. Защита от КЗ, перегрузки и перенапряжения.

Коммуникация и управление

Порт	RS-485.
Протокол	Modbus RTU (Настройки по умолчанию: Адрес - 15, скорость - 9600, формат данных 8N1). Поддержка широковещательного чтения и записи.

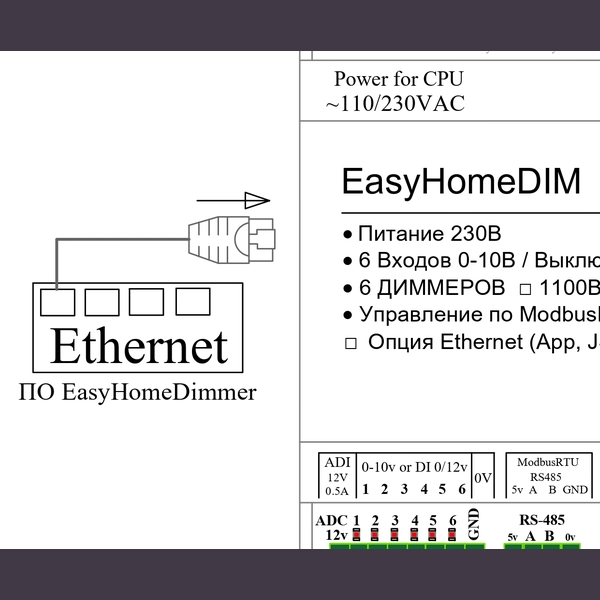

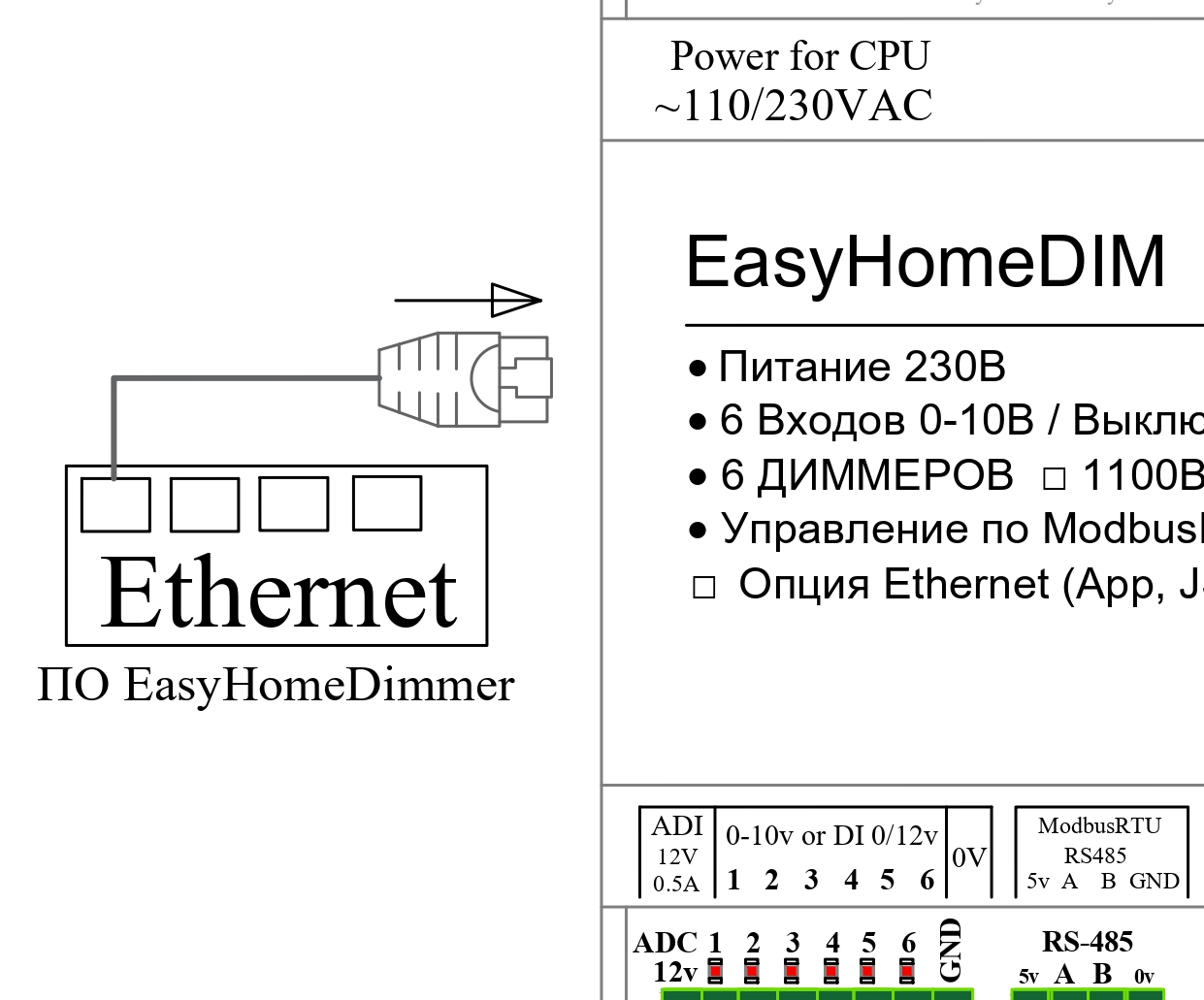

Ethernet для управления с ПО EasyHome Dimmer	Есть.
Поддержка локального управления	6 входов ADI. Локальные выключатели (напряжение 0/12 В). Выключатель-регулятор 0-10 В. Дискретные (0/12/24 В) / аналоговые датчики (0-10 В).

Параметры каналов

Количество каналов	4
Коммутируемая мощность одного канала: Лампы накаливания	1100 Вт
Коммутируемая мощность одного канала: Светодиодные лампы	650 Вт
Коммутируемый ток одного канала: LED ленты	5 А
Коммутируемое напряжение одного канала: LED ленты	12-450 VDC
Защита каналов	Изолированные каналы, предохранитель 4х15 мм 5 А.
Режим работы канала для светодиодных ламп (по умолчанию	По заднему фронту.
Режим работы канала для моторов и трансформаторов	По переднему фронту (TRIAC).
Режим работы канала для светодиодных лент (ШИМ с регулируемой частотой - 500Гц по умолчанию)	+
Релейный режим	+
Замедление/ Сглаживание изменения яркости	+

Возможности и функции

Четырехканальный диммер EasyHomeDIM-4 для управления освещением 230 В и LED-лентами, в котором каждый канал можно настроить отдельно. Благодаря 6 входам ADI, управлению по Ethernet и RS-485/ModbusRTU, а также изолированным каналам, устройство удобно для гибкой интеграции в систему умного дома.

Для чего подходит

Диммер необходим там, где есть несколько световых групп: основное освещение, декоративная подсветка, акцентные линии, свет в нишах, подсветка мебели, витрин или архитектурных элементов. Четыре независимых канала позволяют зонировать помещение и отдельно настраивать каждый контур, что особенно удобно для больших квартир, частных домов, офисов с open space-планировкой, шоурумов и других коммерческих пространств.

Какие задачи решает

Если в проекте предусмотрено управление несколькими световыми группами и создание сценариев освещения, можно заказать диммер EasyHomeDIM-4. Он подходит для:

управления основным освещением с плавной регулировкой яркости для теплого и белого света;
зонирования света в больших комнатах и open space-пространствах;
создания сценариев освещения для отдыха, работы, презентаций и вечернего режима;
управления несколькими световыми контурами в жилых и коммерческих интерьерах;
интеграции освещения в систему умного дома с локальным управлением, RS-485/ModbusRTU и Ethernet.

Какие нагрузки выдерживает

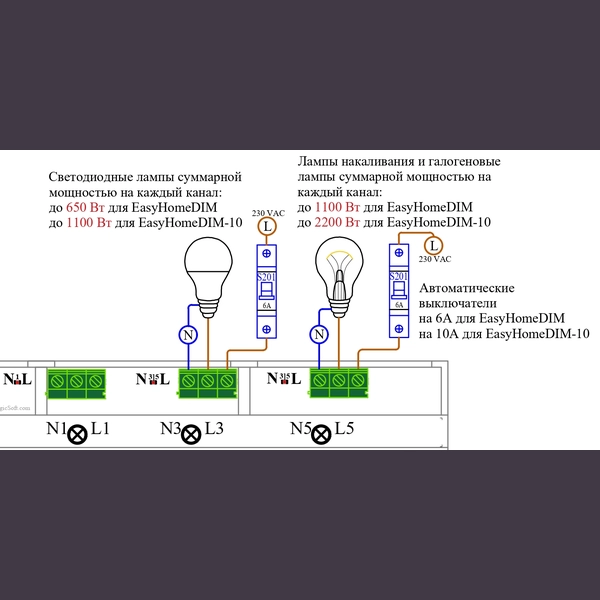

Возможности регулятора мощности устройства позволяют подключать к нему:

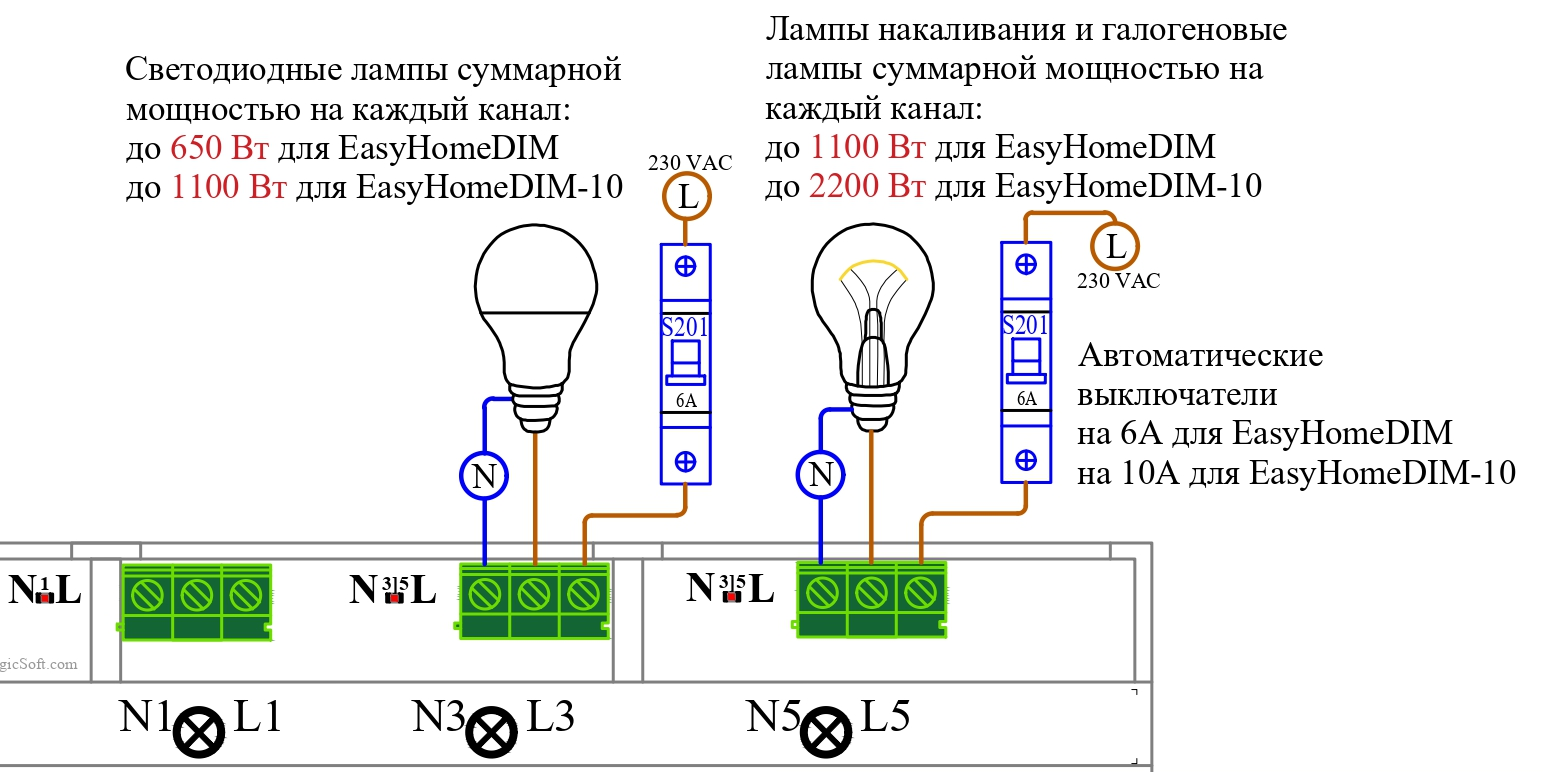

Лампы накаливания и галогенные лампы — до 1100 Вт на один канал;
Диммируемые светодиодные лампы — до 650 Вт на один канал;

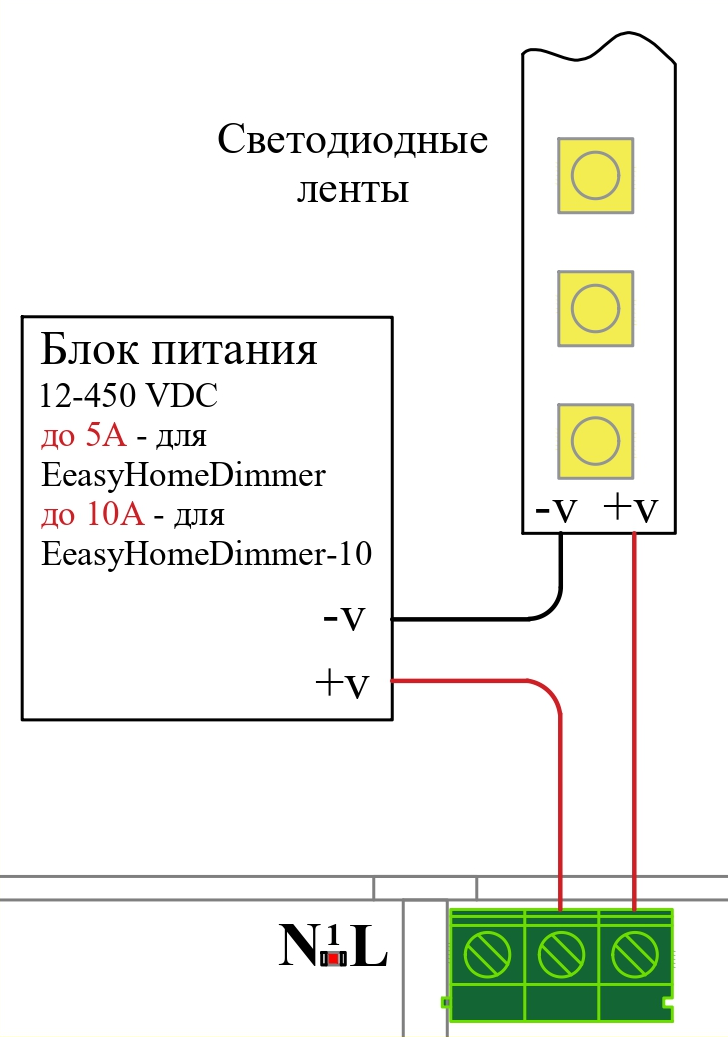

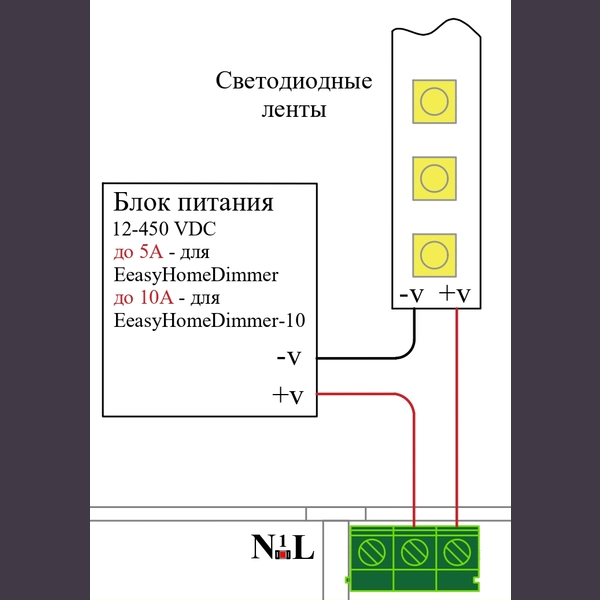

Светодиодные ленты и модули — в режиме ШИМ, до 5 А на канал, при напряжении 12–450 вольт, включая ленты на 24 В;
Нагрузки с различными режимами управления каналом, включая диммирование по переднему и заднему фронту.

Нажмите, чтобы раскрыть Свернуть текст

Как управлять диммером?

Поддерживается проводное управление через выключатели, RS-485/Modbus RTU и ADI-входы. Также диммерами можно управлять через приложение отечественного производства в автономном режиме или подключать их к контроллеру по RS-485 для работы в общей системе автоматизации.

С какими системами совместим диммер?

Диммер можно интегрировать в систему автоматизации по RS-485 с протоколом Modbus RTU, а также использовать совместно с другим оборудованием умного дома.

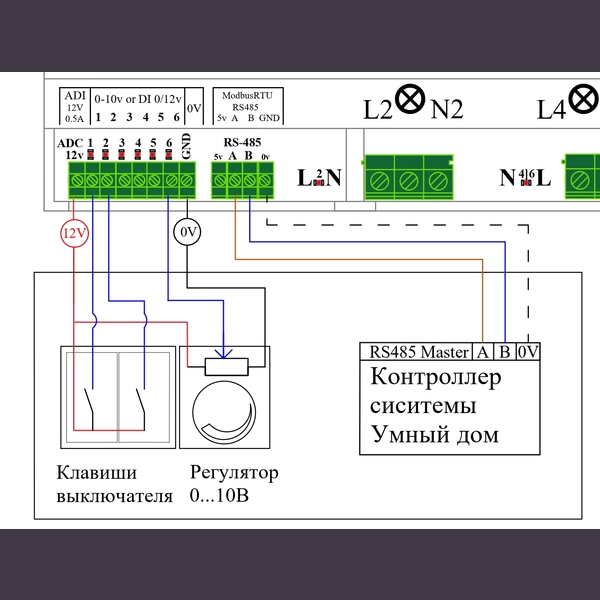

Можно ли подключить выключатели и датчики?

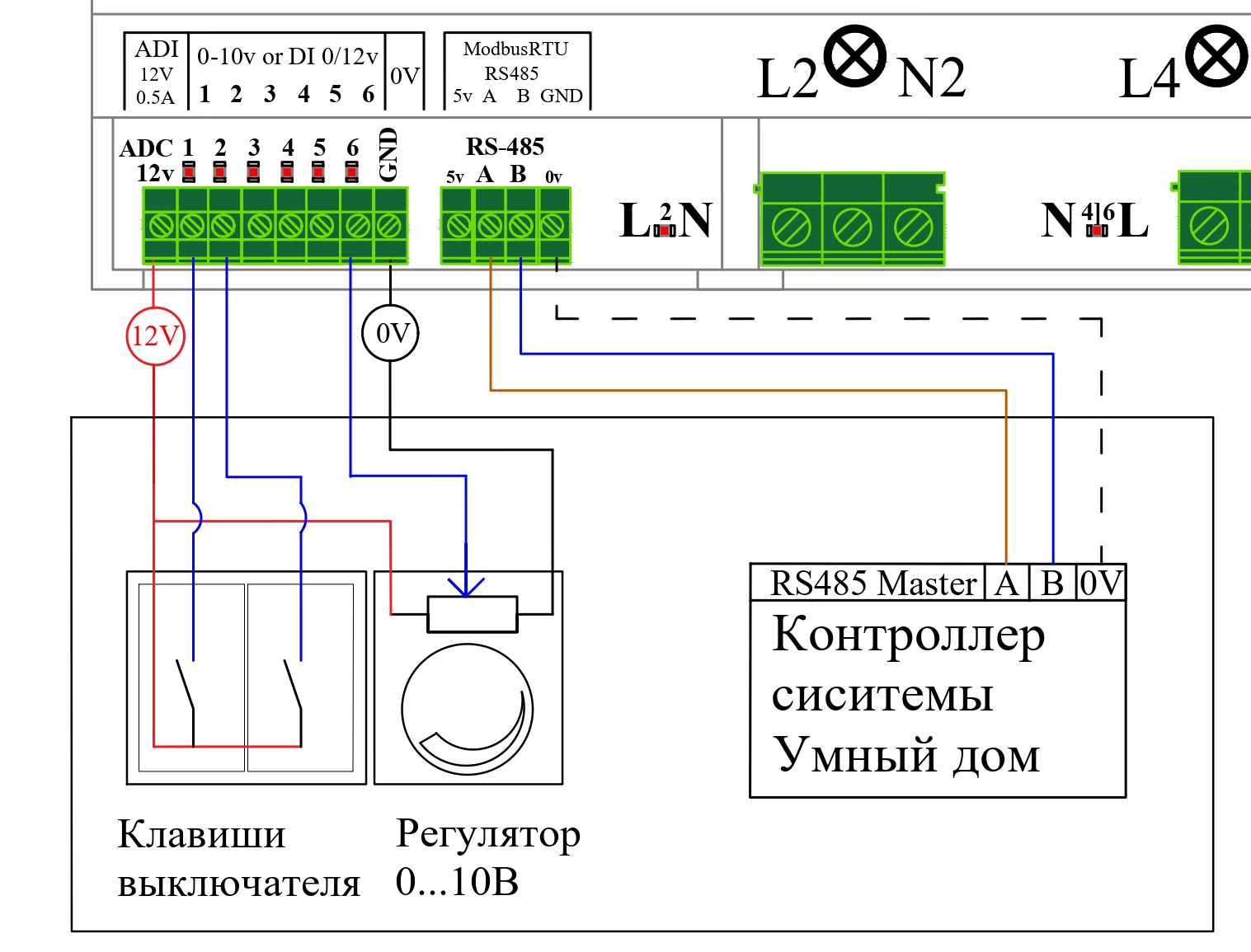

Да, для этого предусмотрены 6 универсальных входов ADI. К ним можно подключать локальные электрические выключатели, выключатели-регуляторы, а также дискретные и аналоговые датчики.

Какие режимы работы каналов поддерживаются?

Поддерживаются режимы диммирования по переднему и заднему фронту, ШИМ и релейное управление.
Режим по заднему фронту используется для светодиодных ламп и ёмкостных или резистивных нагрузок, по переднему — для моторов, трансформаторов и индуктивных нагрузок. Для LED-лент постоянного тока предусмотрено ШИМ-диммирование с частотой 500 Гц, а также доступны релейный режим и плавное изменение яркости с настройкой замедления.

Есть ли гарантия?

Да, на все устройства российского производителя Osmost действует гарантия 5 лет. Для датчиков срок гарантии составляет 1 год. Купить диммер EasyHomeDIM-4 можно на сайте.
