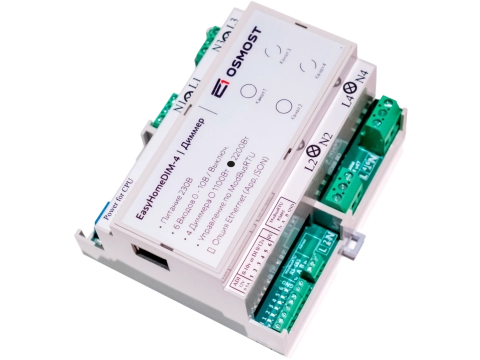

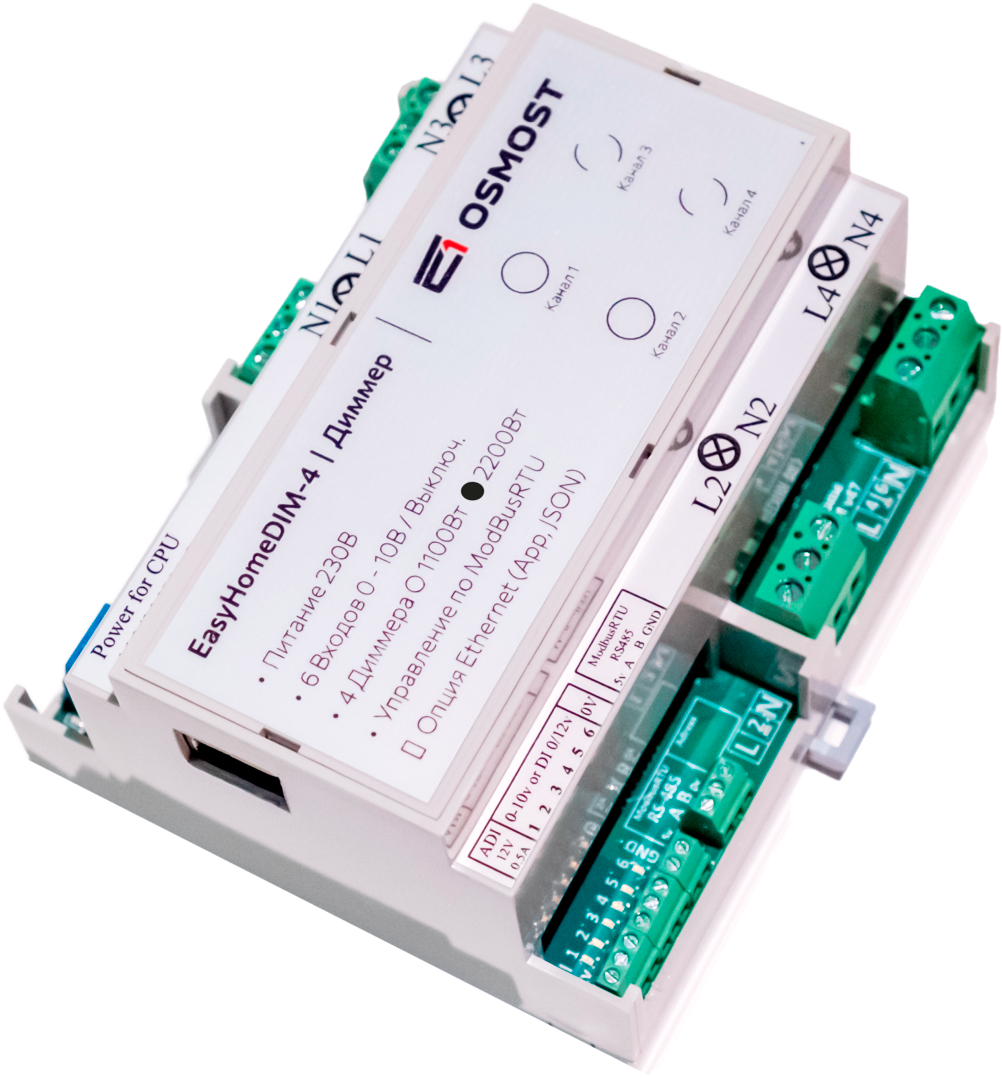

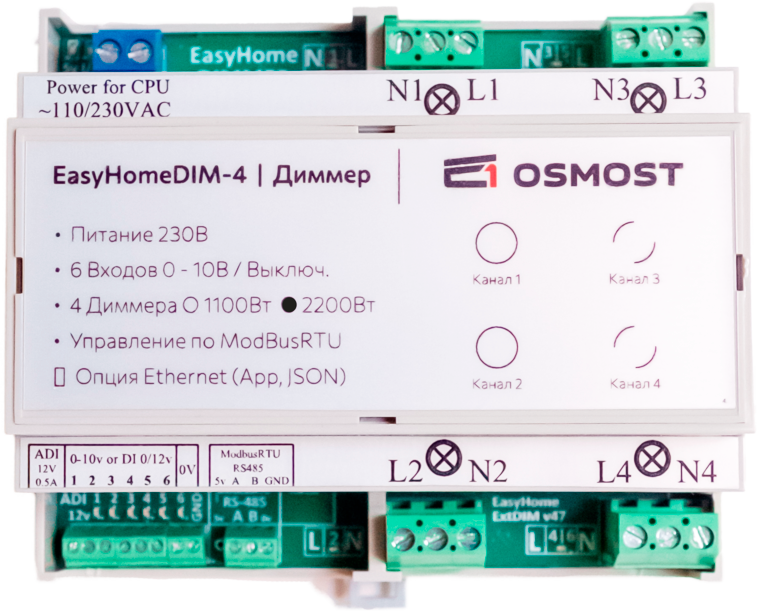

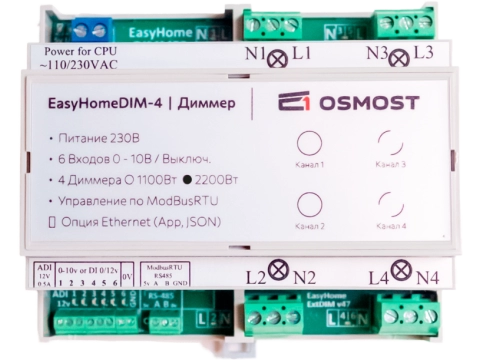

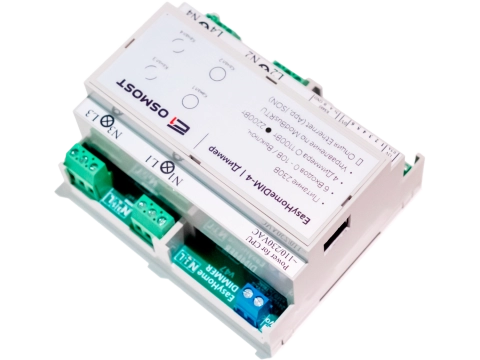

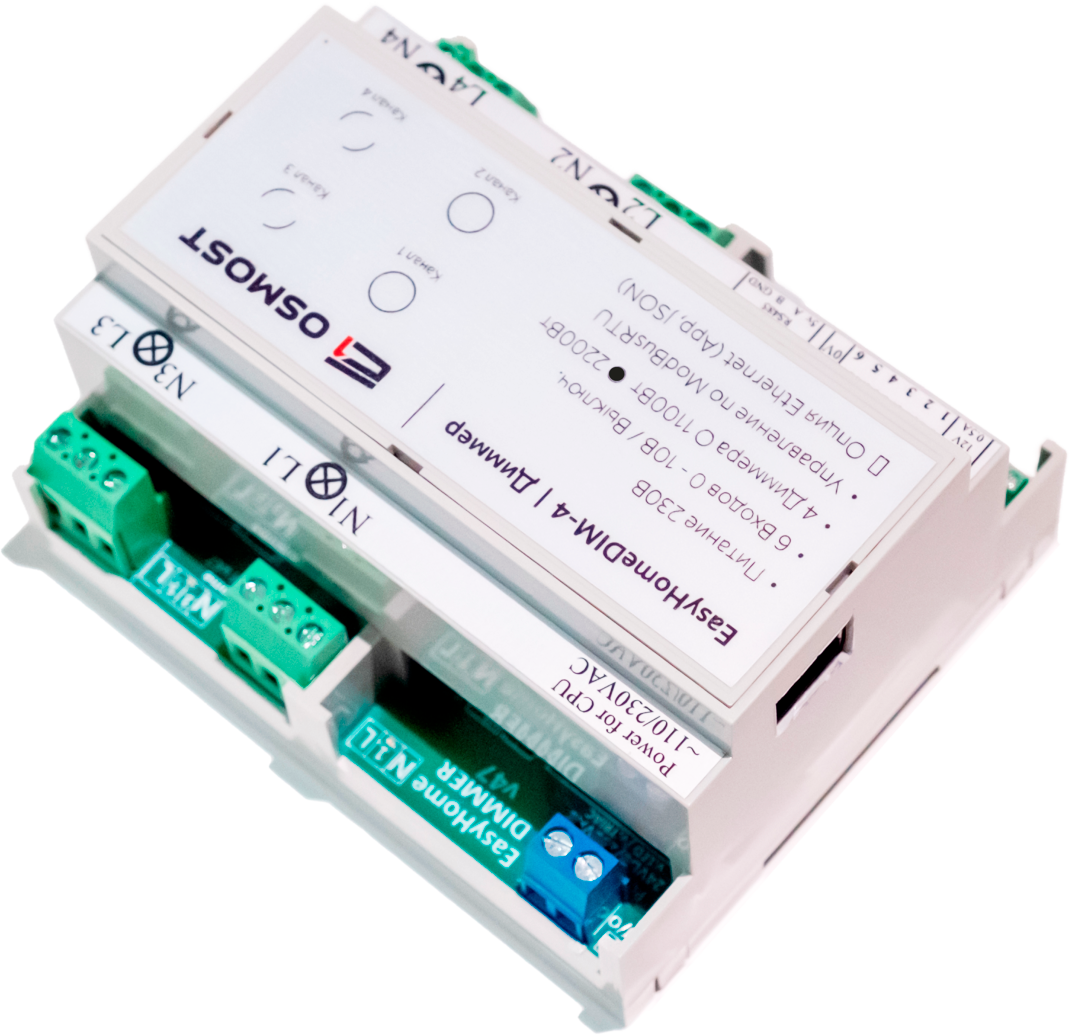

Диммер EasyHomeDIM-4-10

Надежный диммер умного дома EasyHomeDIM-4-10 на 4 канала для регулирования ламп накаливания и галогеновых ламп (до 2200 Вт на один канал), светодиодных диммируемых ламп (до 1100 Вт на один канал) или светодиодных лент (10 А, 12-450 VDC).

6 входов ADI Аналоговый ввод 0-10В для плавного управления, дискретные входы для подключения выключателей.
Порт RS485 для управления по ModBusRTU и расширенной настройки, мониторинга неисправности.
Питание устройства от 220В

37 000₽

Основные характеристики

Центр документации

О компании

Первое подключение

Сравнить с другими

Общие сведения

Габариты (ШxВxГ)	105.5x90x56.5 мм
Вес	255 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (6 DIN мест).
Индикация	Индикация светодиодами: питание, работа микропроцессора и связь с контроллером, отображение работы входов и выходов
Гарантийный срок	5 лет

Питание

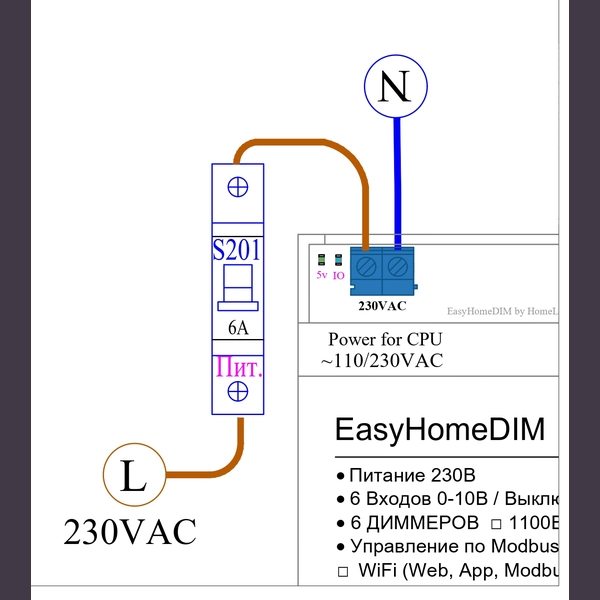

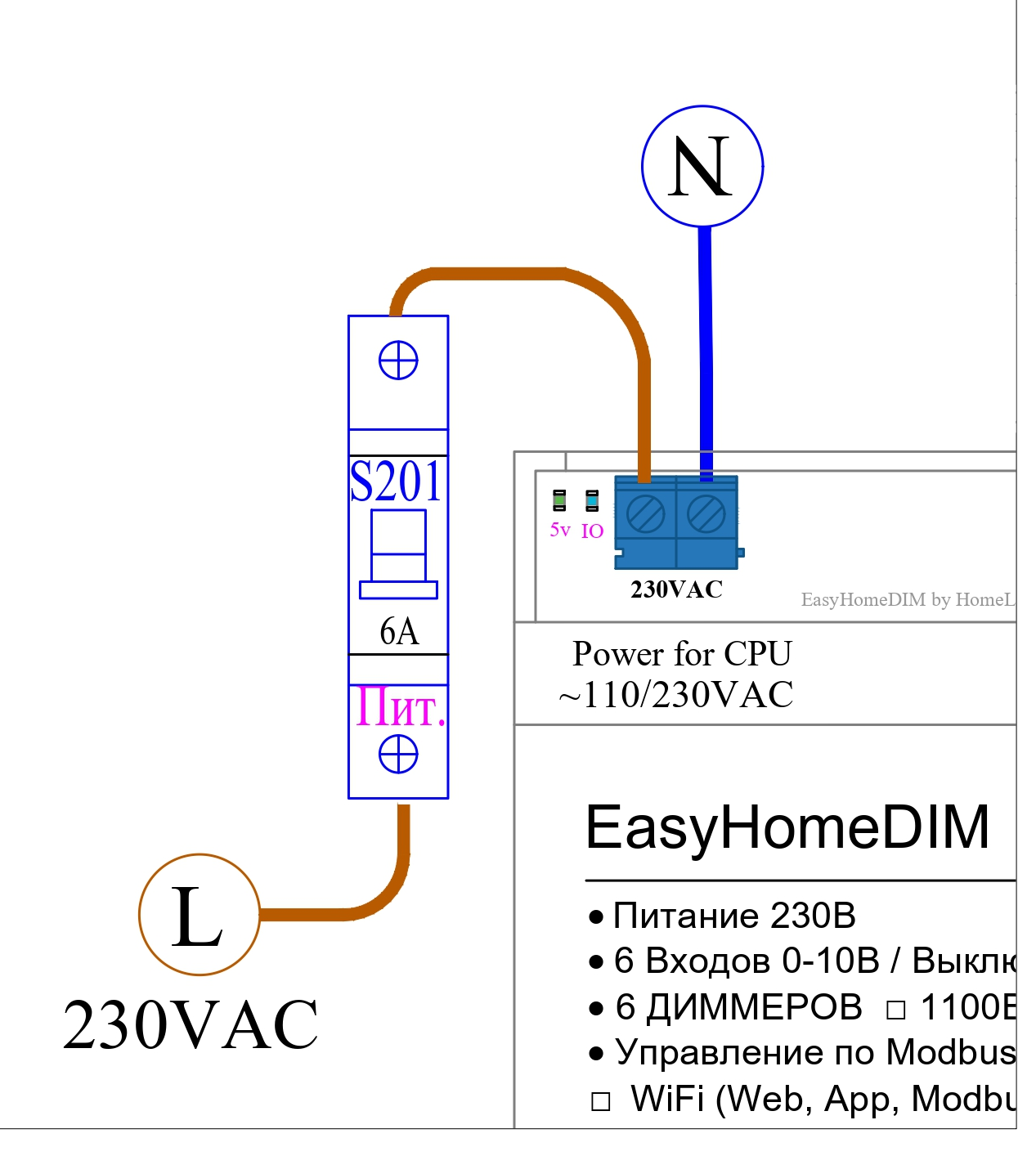

Основное питание	220 VAC
Рабочее напряжение	110..240 VAC
Потребляемая мощность	9 Вт
Встроенные блоки питания	Изолированный БП: 12 В 850 мА. Защита от КЗ, перегрузки и перенапряжения.

Коммуникация и управление

Порт	RS-485.
Протокол	Modbus RTU (Настройки по умолчанию: Адрес - 15, скорость - 9600, формат данных 8N1). Поддержка широковещательного чтения и записи.

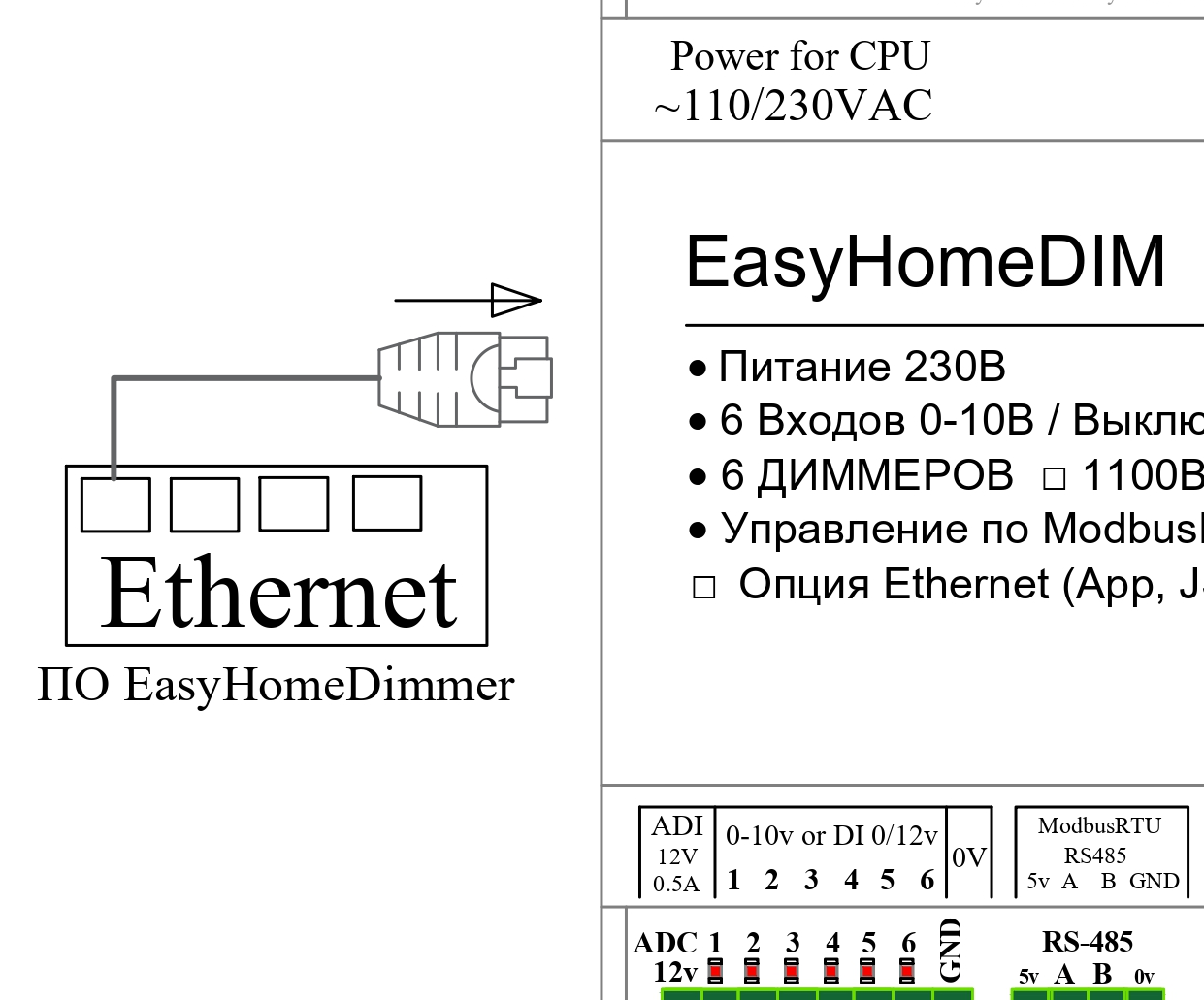

Ethernet для управления с ПО EasyHome Dimmer	Есть.
Поддержка локального управления	6 входов ADI. Локальные выключатели (напряжение 0/12 В). Выключатель-регулятор 0-10 В. Дискретные (0/12/24 В) / аналоговые датчики (0-10 В).

Параметры каналов

Количество каналов	4
Коммутируемая мощность одного канала: Лампы накаливания	2200 Вт
Коммутируемая мощность одного канала: Светодиодные лампы	1100 Вт
Коммутируемый ток одного канала: LED ленты	10 А
Коммутируемое напряжение одного канала: LED ленты	12-450 VDC
Защита каналов	Изолированные каналы, предохранитель 4х15 мм 10 А.
Режим работы канала для светодиодных ламп (по умолчанию	По заднему фронту.
Режим работы канала для моторов и трансформаторов	По переднему фронту (TRIAC).
Режим работы канала для светодиодных лент (ШИМ с регулируемой частотой - 500Гц по умолчанию)	+
Релейный режим	+
Замедление/ Сглаживание изменения яркости	+

Возможности и функции

EasyHomeDIM-4-10 — это четырехканальный белый диммер для систем умного дома EasyHome, предназначенный для плавного управления освещением 230 В, светодиодными диммируемыми лампами и LED-лентами. Устройство поддерживает управление по RS-485/Modbus RTU, имеет 6 универсальных входов для подключения выключателей и датчиков, а также подходит для монтажа на DIN-рейку.

Для чего подходит

EasyHomeDIM-4-10 необходим в проектах, где важно выстраивать систему света с разными сценариями для каждой зоны. Он хорошо подходит для пространств с несколькими независимыми контурами — например, когда отдельно управляют общим освещением, декоративной подсветкой и скрытыми световыми линиями.

Какие задачи решает диммер

Если проект требует надёжного управления несколькими световыми группами и создания сценариев освещения, можно заказать диммер EasyHomeDIM-4-10. Устройство позволяет:

управлять несколькими световыми группами с регулировкой яркости;
создавать световые сценарии для разных режимов работы объекта;
зонировать освещение в квартирах и загородных домах;
регулировать декоративную, акцентную и функциональную подсветку;
настраивать освещение под задачи помещения: работу, отдых, демонстрацию или вечерний режим.

Особенности интеграции и управления

К основным особенностям устройства относятся:

шесть универсальных входов ADI для подключения выключателей, регуляторов 0–10 В, а также дискретных и аналоговых датчиков;
поддержка управления по переднему и заднему фронту, ШИМ-регулирования LED-лент, релейного режима и плавного изменения яркости;
изолированные каналы с отдельными предохранителями на 10 А для безопасного подключения разных групп освещения.

Нажмите, чтобы раскрыть Свернуть текст

Как управлять диммером?

Устройство поддерживает несколько сценариев управления: локально через подключенные выключатели, а также через проводную систему автоматизации по шине RS-485 (с приложением EasyHome российского производства).

С какими системами совместим диммер?

EasyHomeDIM-4-10 работает по Modbus RTU (интерфейс RS-485), поэтому его можно встроить в большинство проектов, где используется централизованное управление инженерным оборудованием по проводам. Такой вариант особенно удобен для объектов, где освещение входит в общую систему автоматизации.

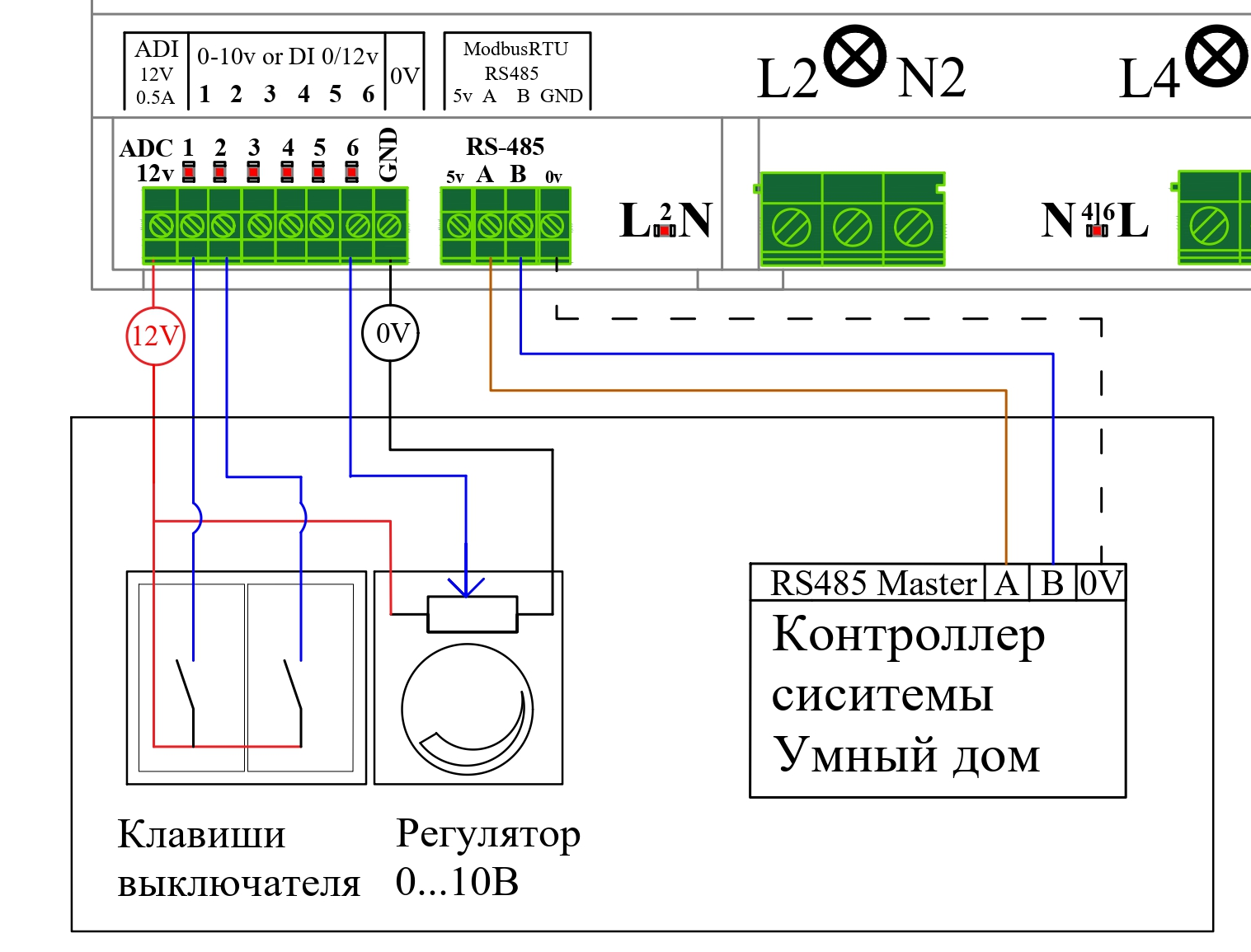

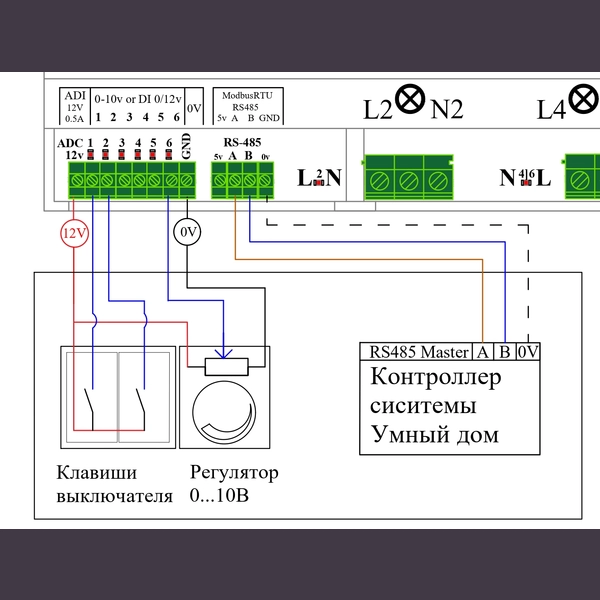

Можно ли подключить выключатели и датчики?

Да, для этого предусмотрены универсальные входы, рассчитанные на подключение локальных выключателей, регуляторов и различных типов датчиков.

Какие режимы работы каналов поддерживаются?

Устройство поддерживает фазовое диммирование, ШИМ и релейное включение. Для диммируемых LED-ламп используется режим заднего фронта, для моторов и трансформаторов — переднего фронта. LED-ленты постоянного тока работают в ШИМ-режиме с частотой 500 Гц; предусмотрена функция плавного нарастания и снижения яркости.

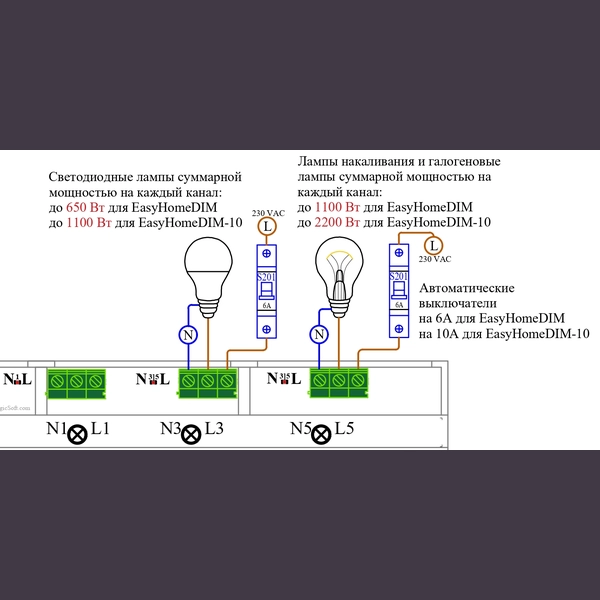

Какие нагрузки поддерживает диммер?

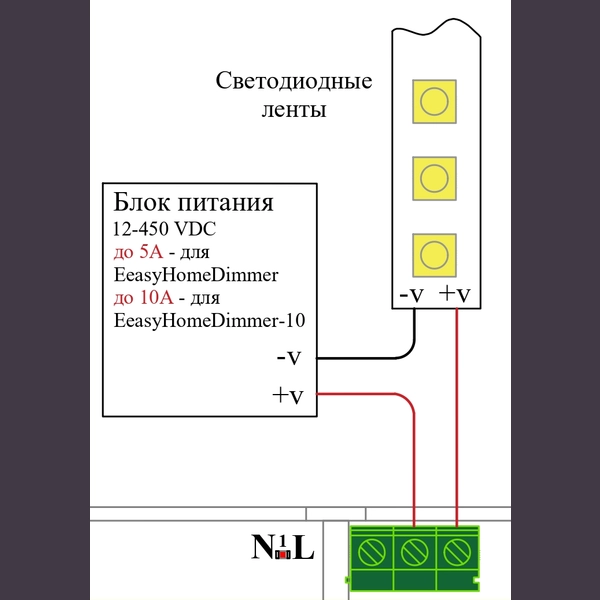

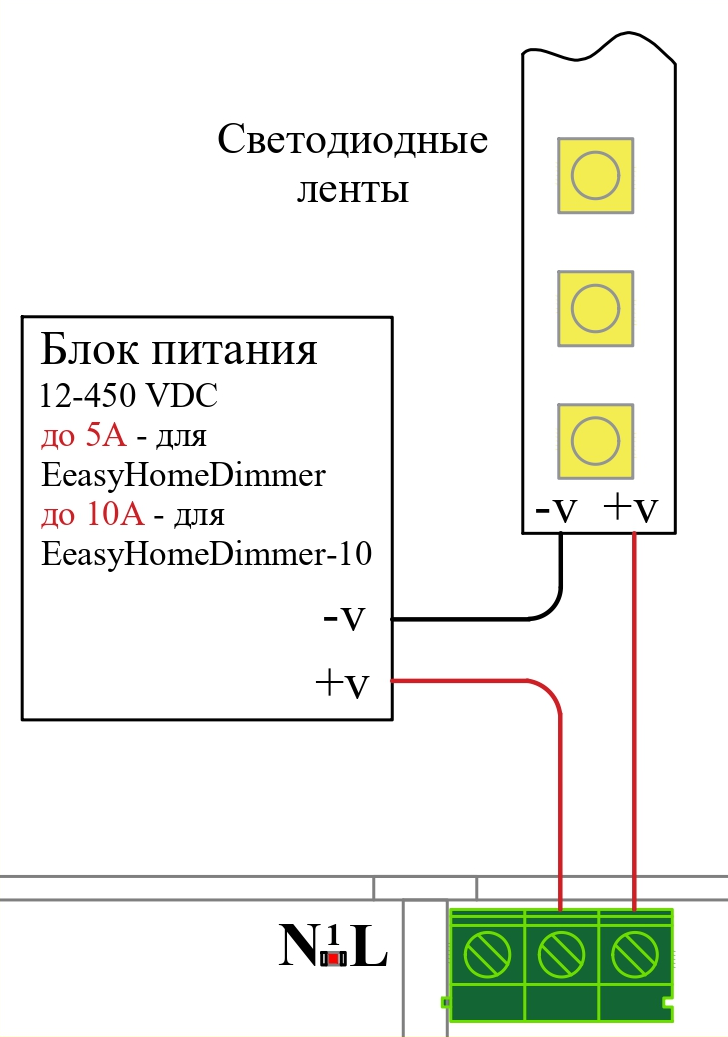

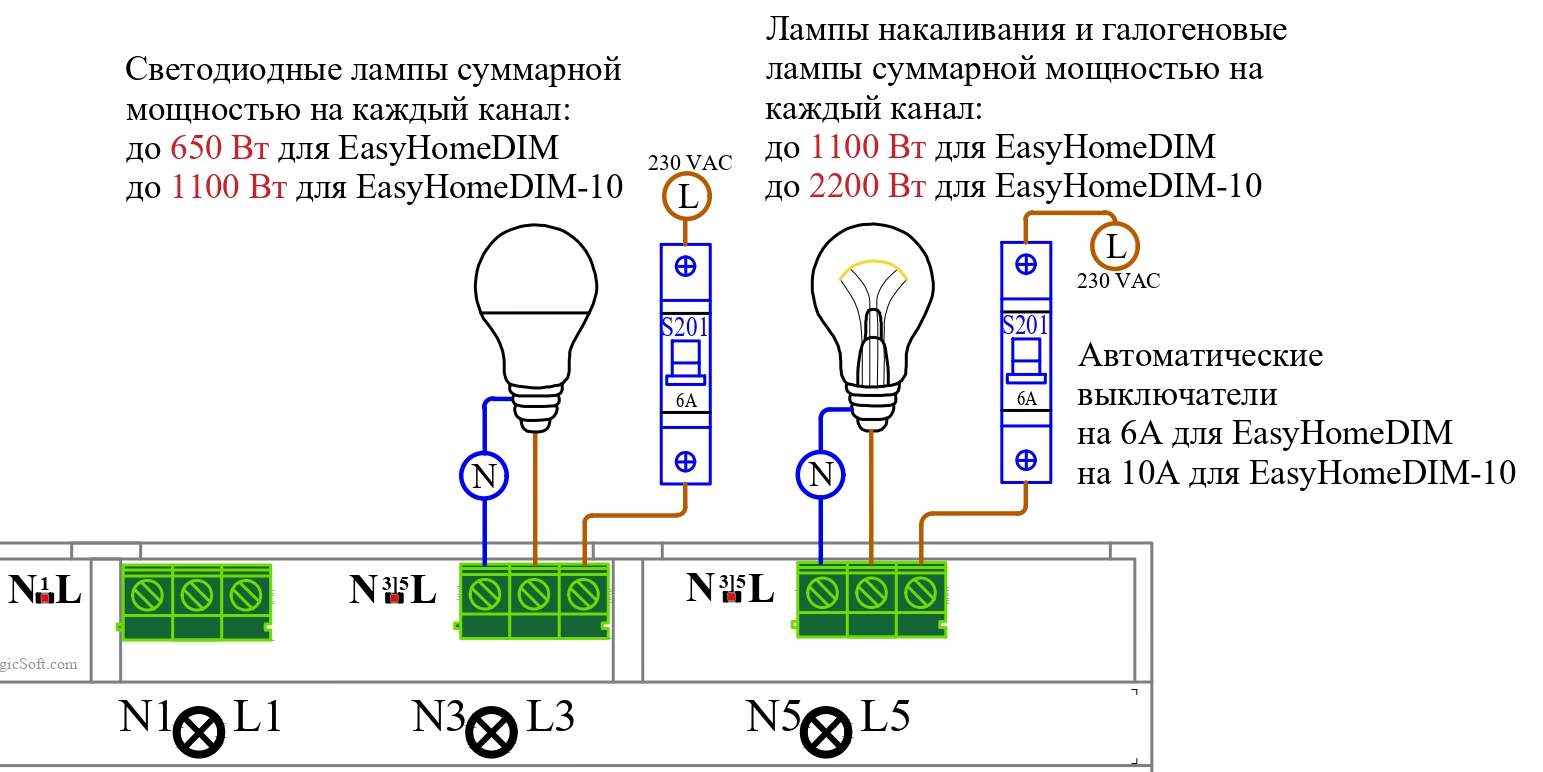

Регулятор мощности EasyHomeDIM-4-10 поддерживает несколько типов нагрузки: электрические лампы накаливания и галогенные источники — до 2200 Вт на канал, диммируемые светодиодные лампы — до 1100 Вт на канал, а также светодиодные ленты — до 10 ампер на канал при напряжении 12–450 VDC (включая 24 вольта).

Есть ли гарантия?

Да, устройство поставляется с гарантией отечественного производителя 5 лет, а на датчики — 1 год. Купить диммер EasyHomeDIM-4-10 можно на сайте.
