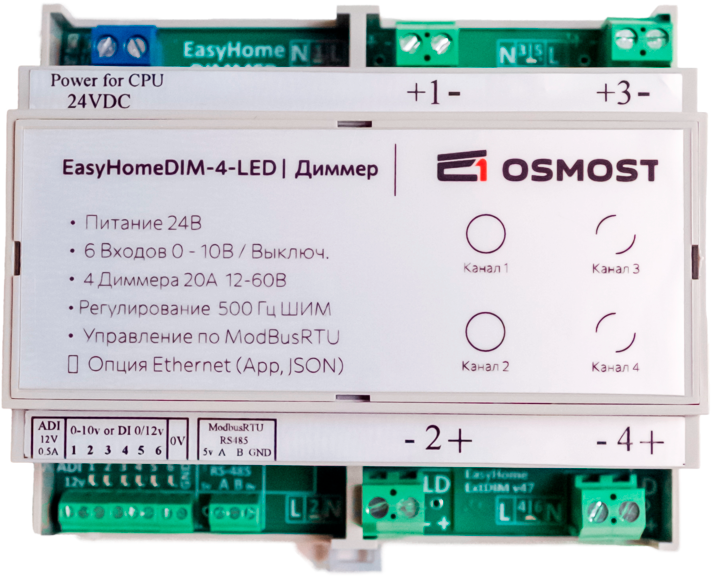

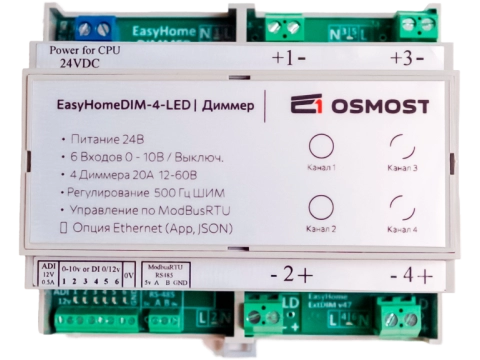

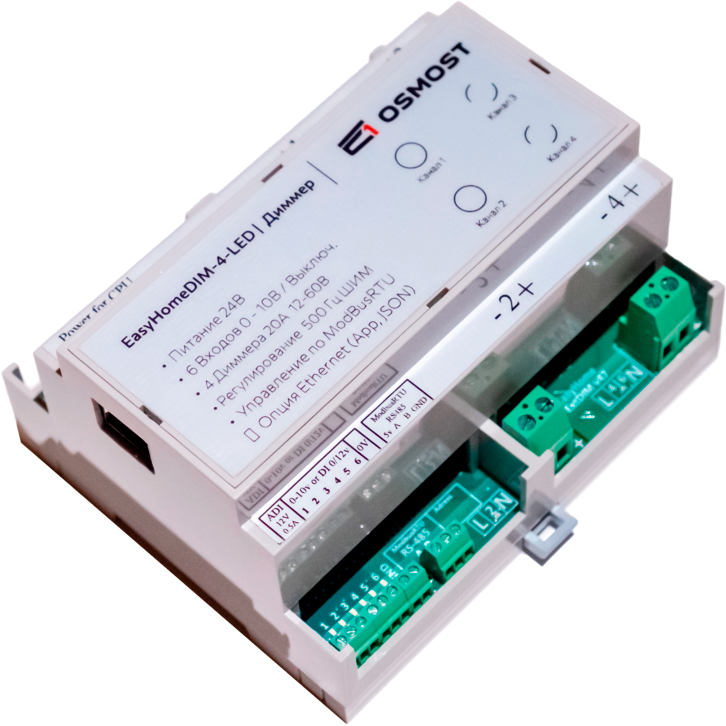

Диммер EasyHomeDIM-4-LED

Диммер на 4 независимых канала для низковольтных LED лент (12–80 VDC, до 20 А на канал) с цифровым интерфейсом RS 485 (Modbus RTU), местными входами под кнопки, переключатели и потенциометры 0–10 В, плавной регулировкой светового потока, расширенными параметрами конфигурации и встроенным гальванически развязанным блоком питания 12 В для периферийной электроники.

6 входов ADI Аналоговый ввод 0-10В для плавного управления, дискретные входы для подключения выключателей.
Порт RS485 для управления по ModBusRTU и расширенной настройки, мониторинга неисправности.
Питание устройства от 24 VDC

32 000₽

Основные характеристики

Центр документации

О компании

Сравнить с другими

Общие сведения

Габариты (ШxВxГ)	105.5x90x56.5 мм
Вес	255 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (6 DIN мест).
Индикация	Индикация светодиодами: питание, работа микропроцессора и связь с контроллером, отображение работы входов и выходов
Гарантийный срок	5 лет

Питание

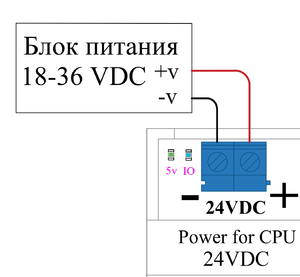

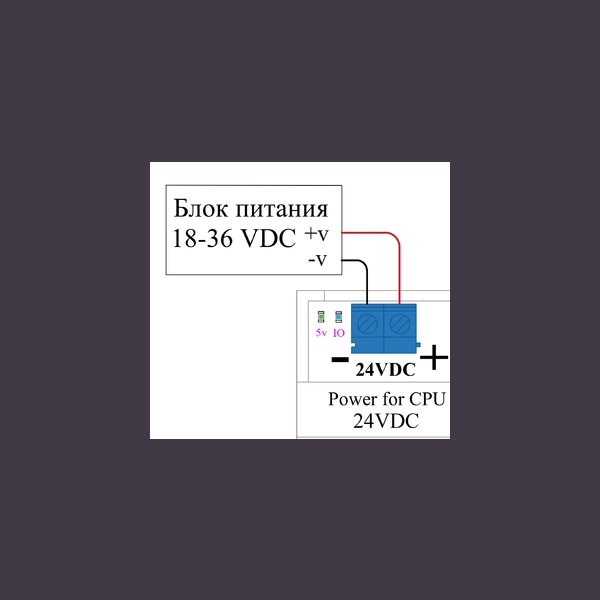

Основное питание	24 VDC
Рабочее напряжение	18..36 VDC
Потребляемая мощность	9 Вт
Встроенные блоки питания	Изолированный БП: 12 В, 500 мА. Защита от КЗ, перегрузки и перенапряжения.

Коммуникация и управление

Интерфейс	RS-485.
Протокол	Modbus RTU (Настройки по умолчанию: Адрес - 15, скорость - 9600, формат данных 8N1). Поддержка широковещательного чтения и записи.

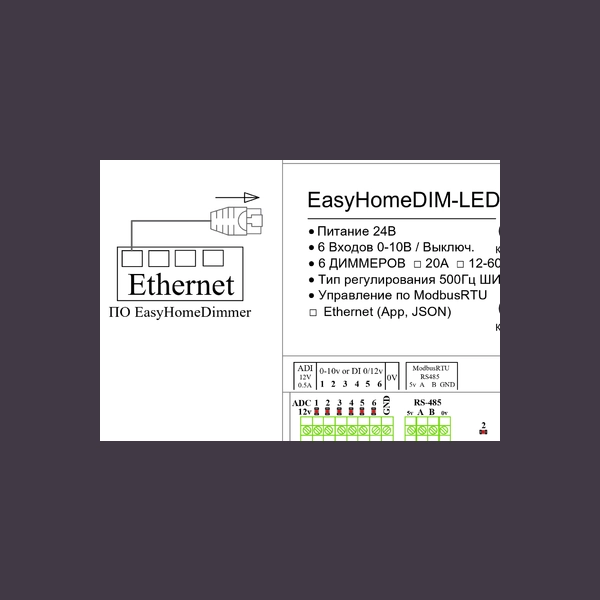

Ethernet для управления с ПО EasyHome Dimmer	Есть.
Поддержка локального управления	6 входов ADI. Локальные выключатели (напряжение 0/12 В). Выключатель-регулятор 0-10 В. Дискретные (0/12/24 В) / аналоговые датчики (0-10 В).

Параметры каналов

Количество каналов	4
Коммутируемая мощность одного канала: Лампы накаливания	—
Коммутируемая мощность одного канала: Светодиодные лампы	—
Коммутируемый ток одного канала: LED ленты	20 А
Коммутируемое напряжение одного канала: LED ленты	12-80 VDC
Защита каналов	Изолированные каналы
Режим работы канала по умолчанию	ШИМ (PWM)
Режим работы канала для моторов и трансформаторов	—
Режим работы канала для светодиодных лент (ШИМ с регулируемой частотой - 500Гц по умолчанию)	+
Релейный режим	+
Замедление/ Сглаживание изменения яркости	+

Возможности и функции

EasyHomeDIM‑4‑LED — четырёхканальный белый низковольтный диммер для LED‑лент 12–80 В (до 20 А на канал) в щитовом исполнении (6 модулей на DIN‑рейку). Управление по RS‑485 (Modbus RTU), шесть входов ADI (0–10 В и дискретные) для кнопок и выключателей, плавное диммирование, гибкая настройка, мониторинг состояния и встроенный изолированный блок питания 12 вольт.

Для чего подходит

Устройство предназначено для управления низковольтными светодиодными лентами с разделением освещения на четыре независимые зоны.

Купить диммер EasyHomeDIM-4-LED стоит для проектов с точной настройкой яркости, централизованным и дистанционным управлением и интеграцией в систему автоматизации, поэтому применяется в домах, квартирах, офисах и коммерческих объектах.

Для каких задач подойдет

Для реализации гибких сценариев освещения в умном доме удобно заказать диммер EasyHomeDIM‑4‑LED на 4 канала. Оборудование подойдёт для следующих задач:

Плавная регулировка яркости многоканальных низковольтных LED‑лент;
Независимое управление четырьмя зонами освещения;
Интеграция светодиодных ламп в систему умного дома;
Локальное управление через кнопки, выключатели и регуляторы 0–10 В без необходимости использования дополнительных контроллеров;
Удалённая настройка и мониторинг по RS‑485 (опционально Ethernet/Wi‑Fi).

Интеграция и управление

Диммер умного дома EasyHomeDIM‑4‑LED предназначен для работы в электрических проводных системах автоматизации и поддерживает как автоматическое, так и ручное управление освещением. В составе экосистемы EasyHome устройство управляется через приложение Osmost EasyHome, а при автономной работе — через специализированное отечественное приложение EasyHome Dimmer (Windows, Android, iOS).

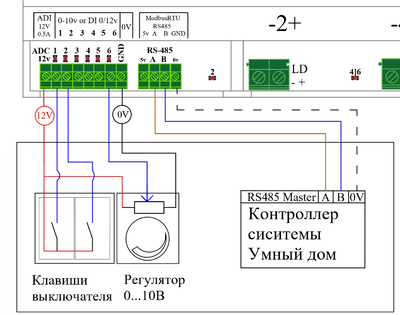

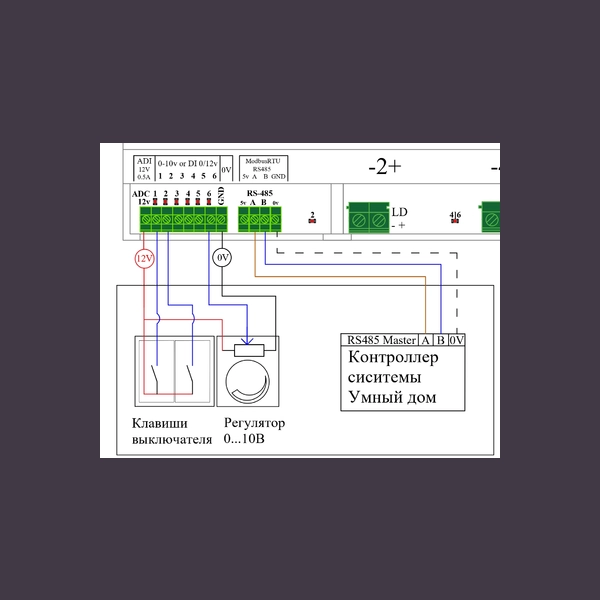

Цифровой интерфейс RS‑485 с протоколом Modbus RTU обеспечивает гибкую конфигурацию параметров и интеграцию в единую сеть управления. Шесть локальных входов ADI предназначены для подключения проводов от кнопок, выключателей и аналоговых регуляторов 0–10 В, обеспечивая непосредственное управление яркостью без центрального контроллера.

Нажмите, чтобы раскрыть Свернуть текст

Какие LED-ленты поддерживает диммер?

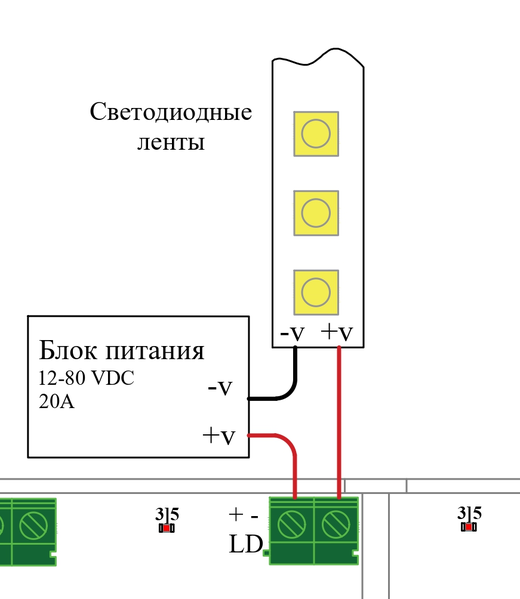

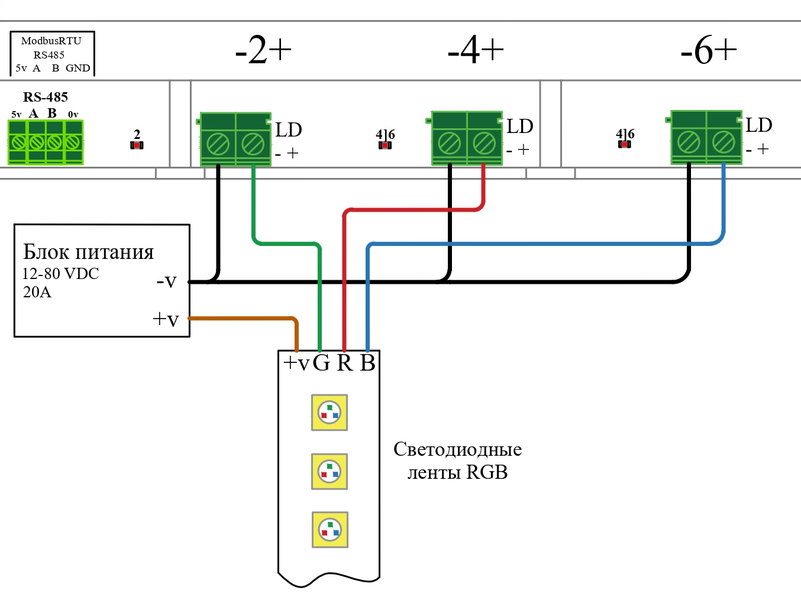

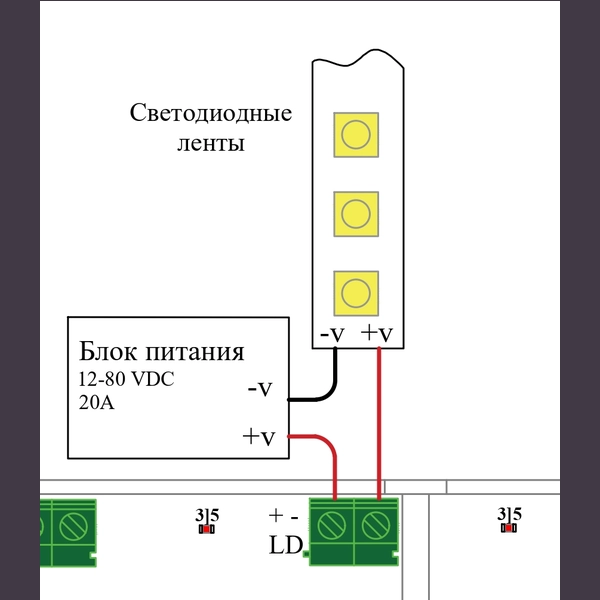

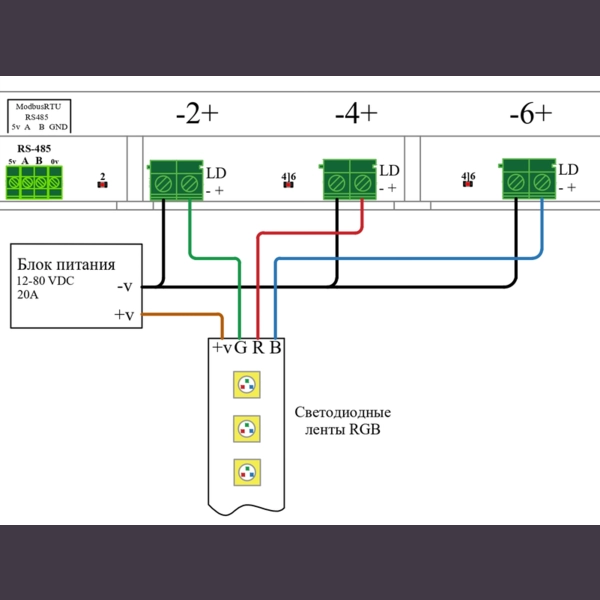

LED диммер EasyHomeDIM 4 LED совместим с низковольтными светодиодными лентами DC. Управляет LED лентами постоянного тока в диапазоне 12–80 В с током до 20 А на каждом из четырёх каналов.

Как диммер подключается и настраивается?

Интегрируется в шину RS‑485 и настраивается программно. В рамках EasyHome диммер подключается по RS‑485 с протоколом Modbus RTU и управляется через приложение Osmost EasyHome; вне системы — через EasyHome Dimmer (Windows, Android, iOS).

Какие нагрузки выдерживает устройство?

Поддерживает нагрузку 20 А на канал в диапазоне 12–80 В DC. Регулятор мощности управляет четырьмя независимыми линиями светодиодного освещения.

Предусмотрена ли защита и диагностика?

Есть индикация и комплексная защита. Диммер оснащён индикацией питания, связи и состояния входов/выходов, а также защитой от короткого замыкания, перегрузки и перегрева; предохранители на выходах выполнены в легкозаменяемом исполнении.

Есть ли гарантия?

Гарантия 5 лет от российского производителя на все устройства Osmost. Купить диммер EasyHomeDIM‑4‑LED можно на сайте Osmost.
