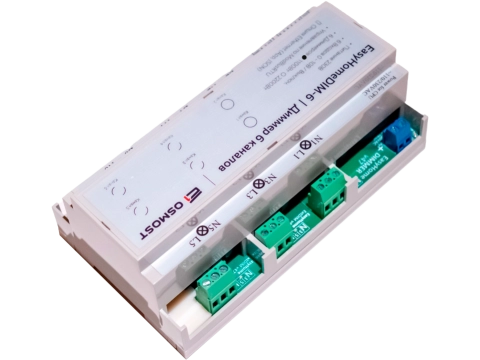

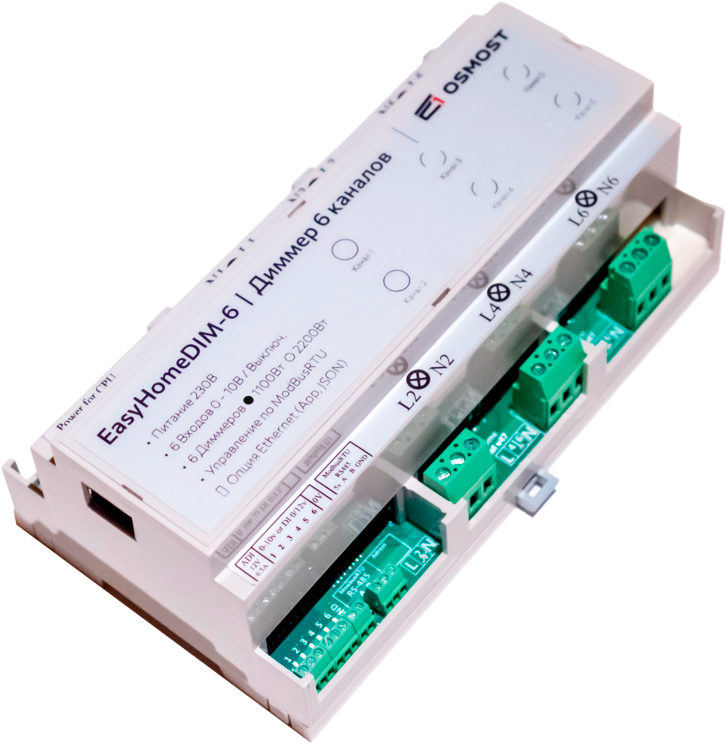

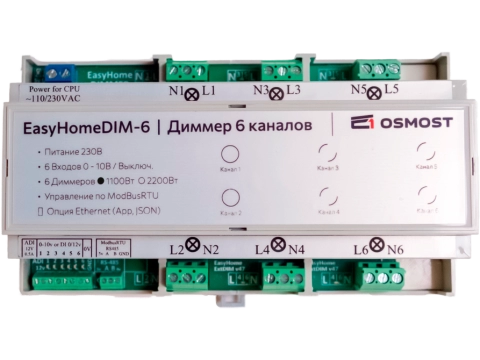

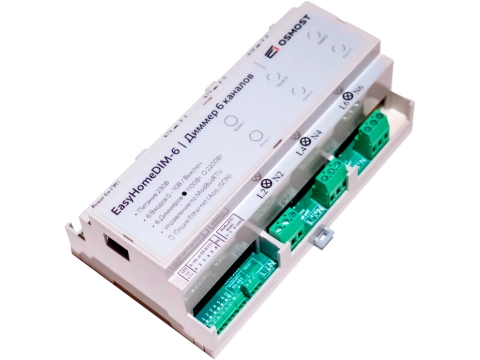

Диммер EasyHomeDIM-6

Диммер умного дома EasyHomeDIM-6 для регулирования ламп накаливания и галогеновых ламп (до 1100 Вт на один канал), светодиодных диммируемых ламп (до 650 Вт на один канал) или светодиодных лент (5 А, 12-450 VDC) с установкой на DIN-рейку.

6 входов ADI Аналоговый ввод 0-10В для плавного управления, дискретные входы для подключения выключателей.
Порт RS485 для управления по ModBusRTU и расширенной настройки, мониторинга неисправности.
Питание устройства от 220В

35 000₽

Основные характеристики

Центр документации

О компании

Сравнить с другими

Общие сведения

Габариты (ШxВxГ)	159.5x90x56.5 мм
Вес	345 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (8 DIN мест).
Индикация	Индикация светодиодами: питание, работа микропроцессора и связь с контроллером, отображение работы входов и выходов
Гарантийный срок	5 лет

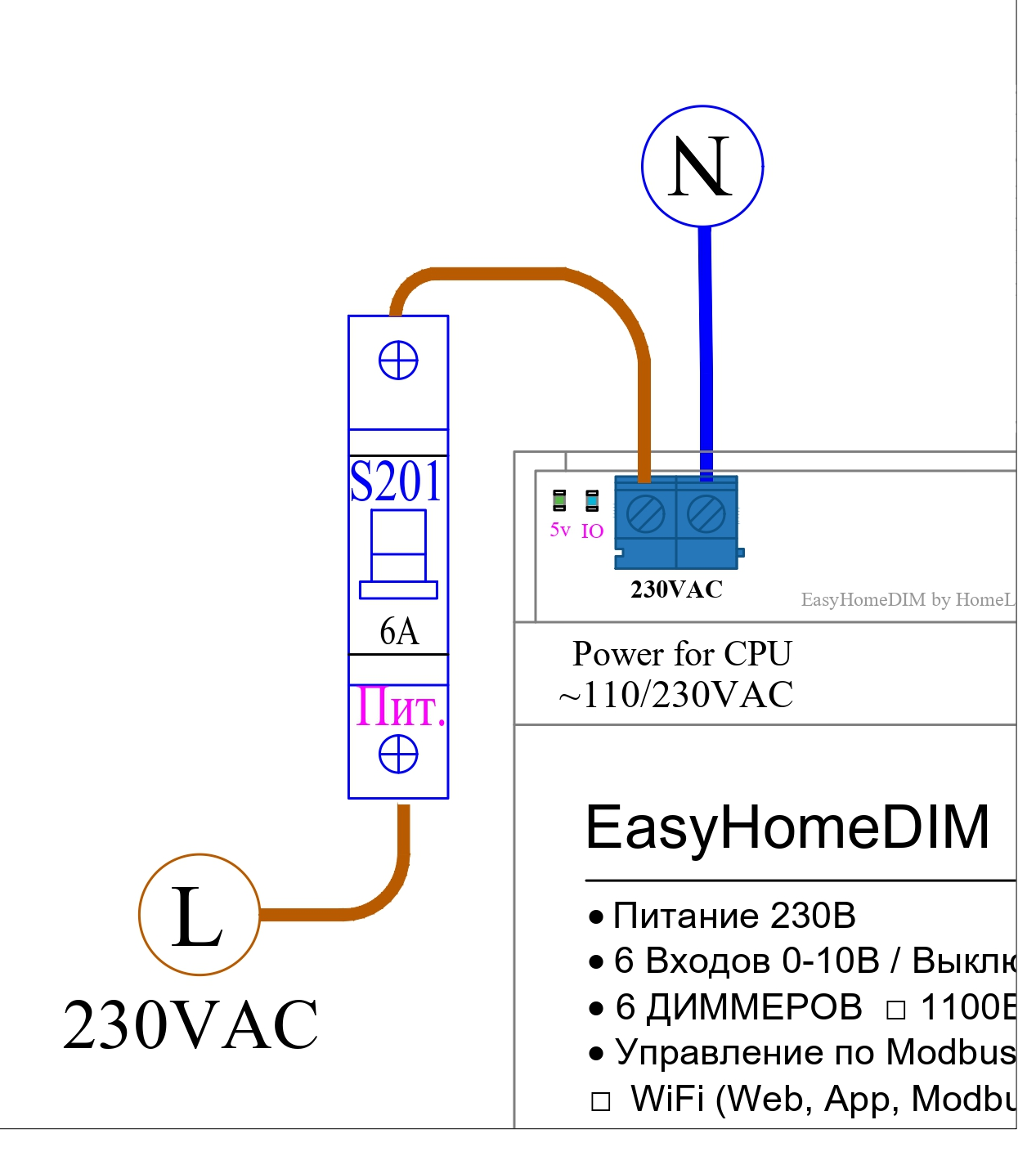

Питание

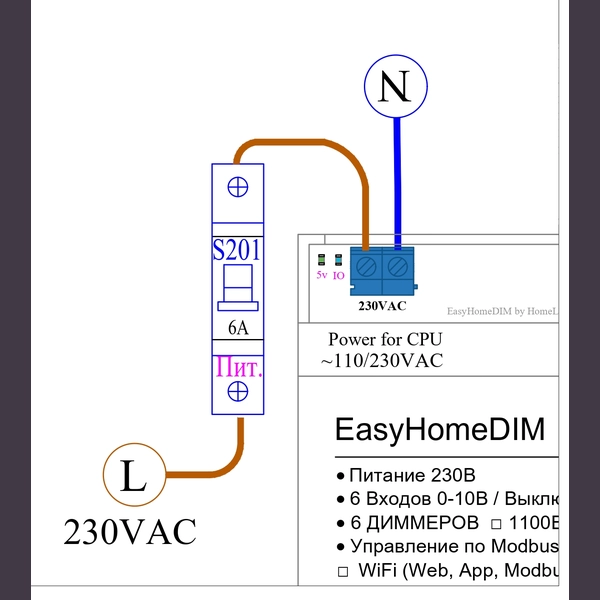

Основное питание	220 VAC
Рабочее напряжение	110..240 VAC
Потребляемая мощность	9 Вт
Встроенные блоки питания	Изолированный БП: 12 В 850 мА. Защита от КЗ, перегрузки и перенапряжения.

Коммуникация и управление

Интерфейс	RS-485.
Протокол	Modbus RTU (Настройки по умолчанию: Адрес - 15, скорость - 9600, формат данных 8N1). Поддержка широковещательного чтения и записи.

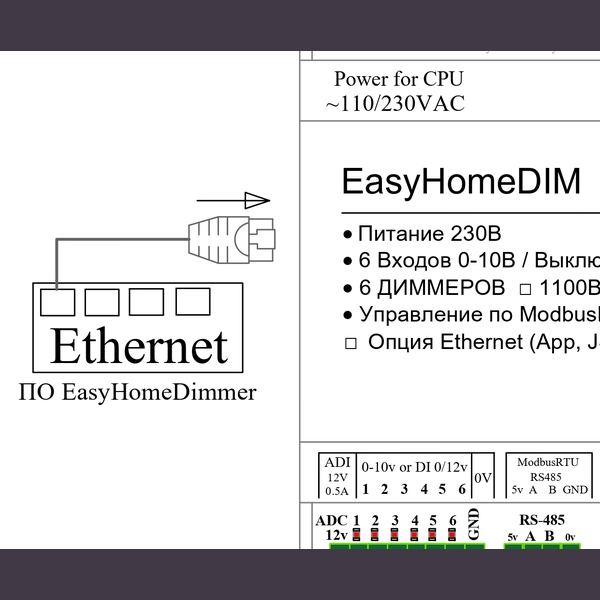

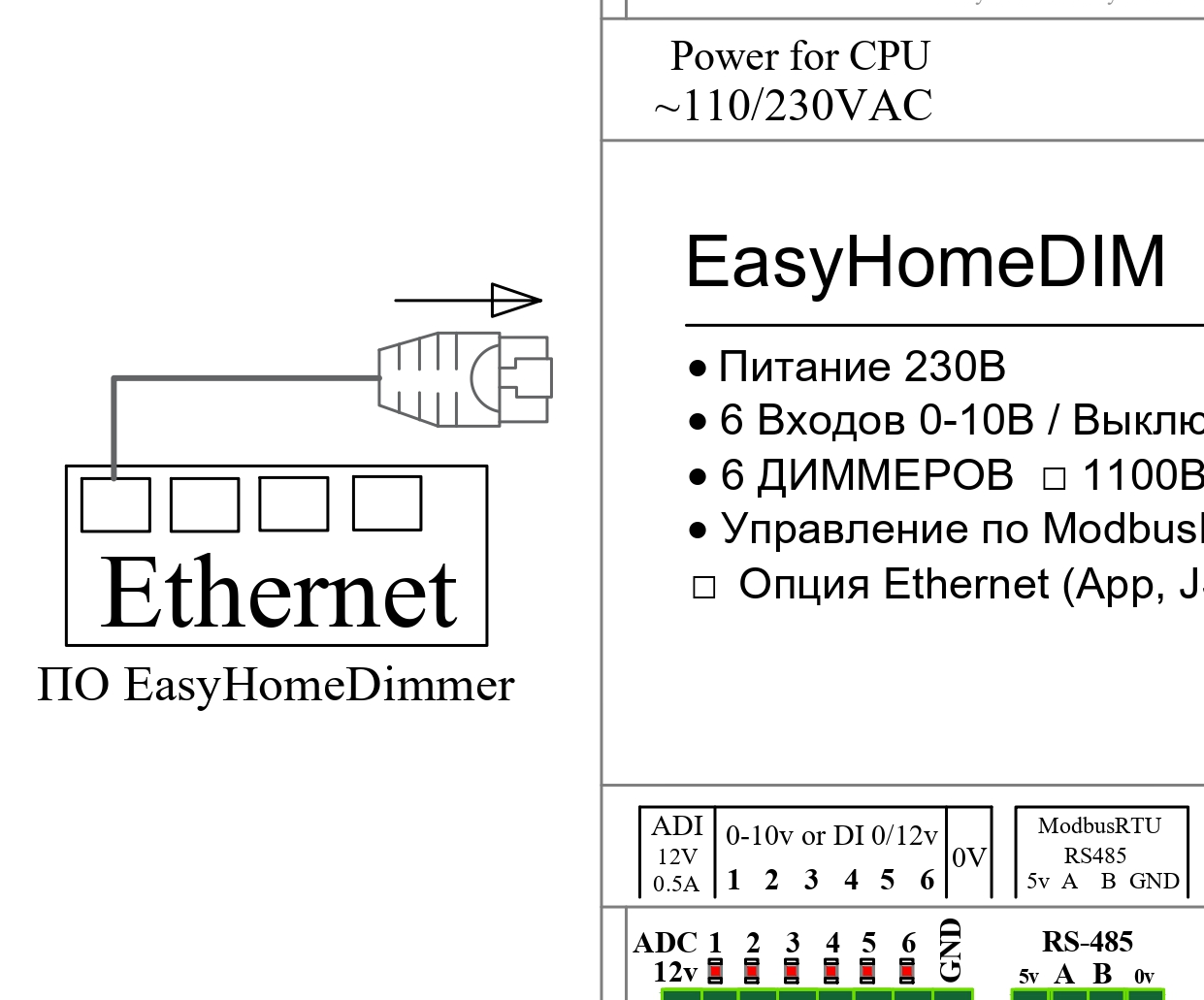

Ethernet для управления с ПО EasyHome Dimmer	Есть.

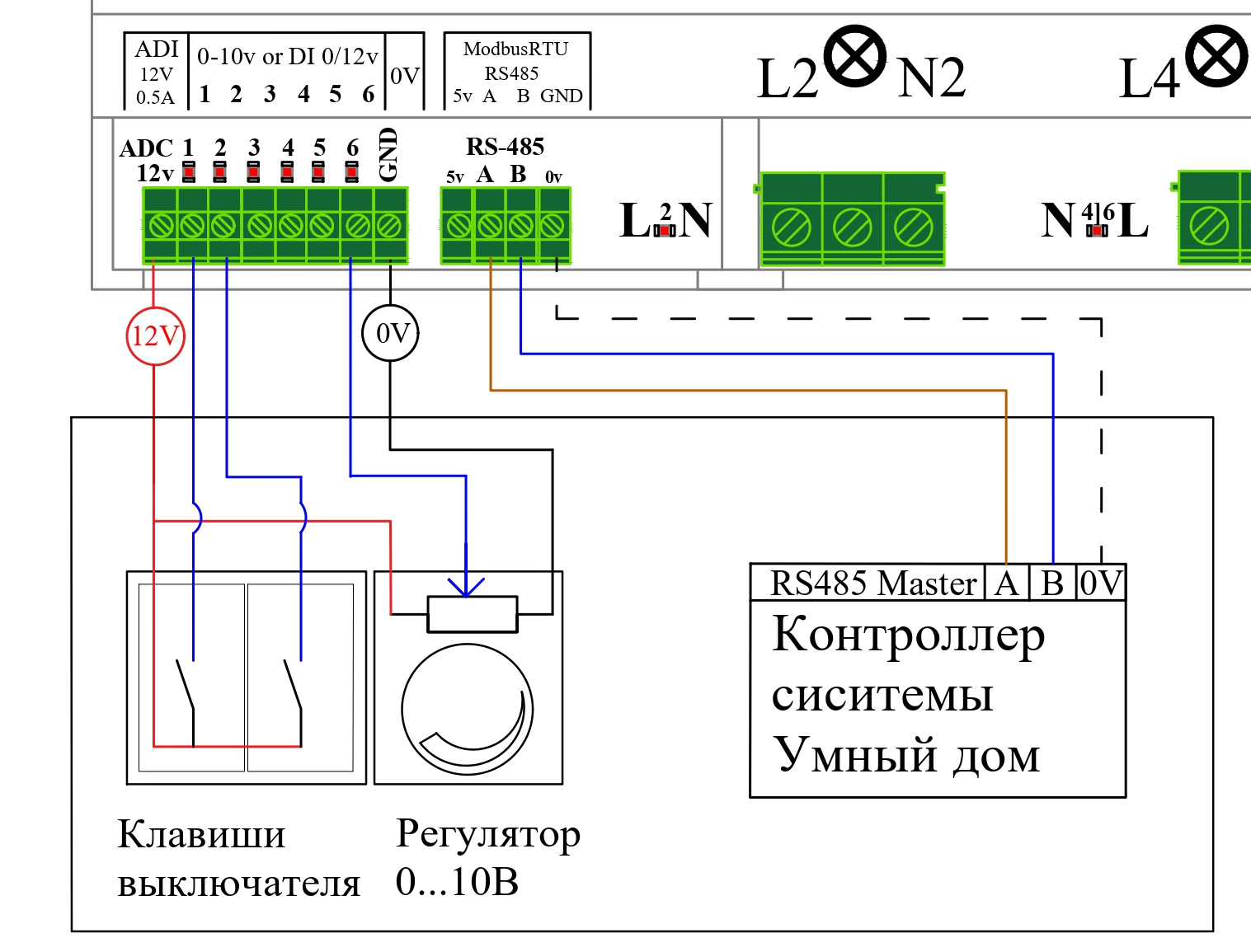

Поддержка локального управления	6 входов ADI. Локальные выключатели (напряжение 0/12 В). Выключатель-регулятор 0-10 В. Дискретные (0/12/24 В) / аналоговые датчики (0-10 В).

Параметры каналов

Количество каналов	6
Коммутируемая мощность одного канала: Лампы накаливания	1100 Вт
Коммутируемая мощность одного канала: Светодиодные лампы	650 Вт
Коммутируемый ток одного канала: LED ленты	5 А
Коммутируемое напряжение одного канала: LED ленты	12-450 VDC
Защита каналов	Изолированные каналы, предохранитель 4х15 мм, 5 А.
Режим работы канала для светодиодных ламп (по умолчанию	По заднему фронту.
Режим работы канала для моторов и трансформаторов	По переднему фронту (TRIAC).
Режим работы канала для светодиодных лент (ШИМ с регулируемой частотой - 500Гц по умолчанию)	+
Релейный режим	+
Замедление/ Сглаживание изменения яркости	+

Возможности и функции

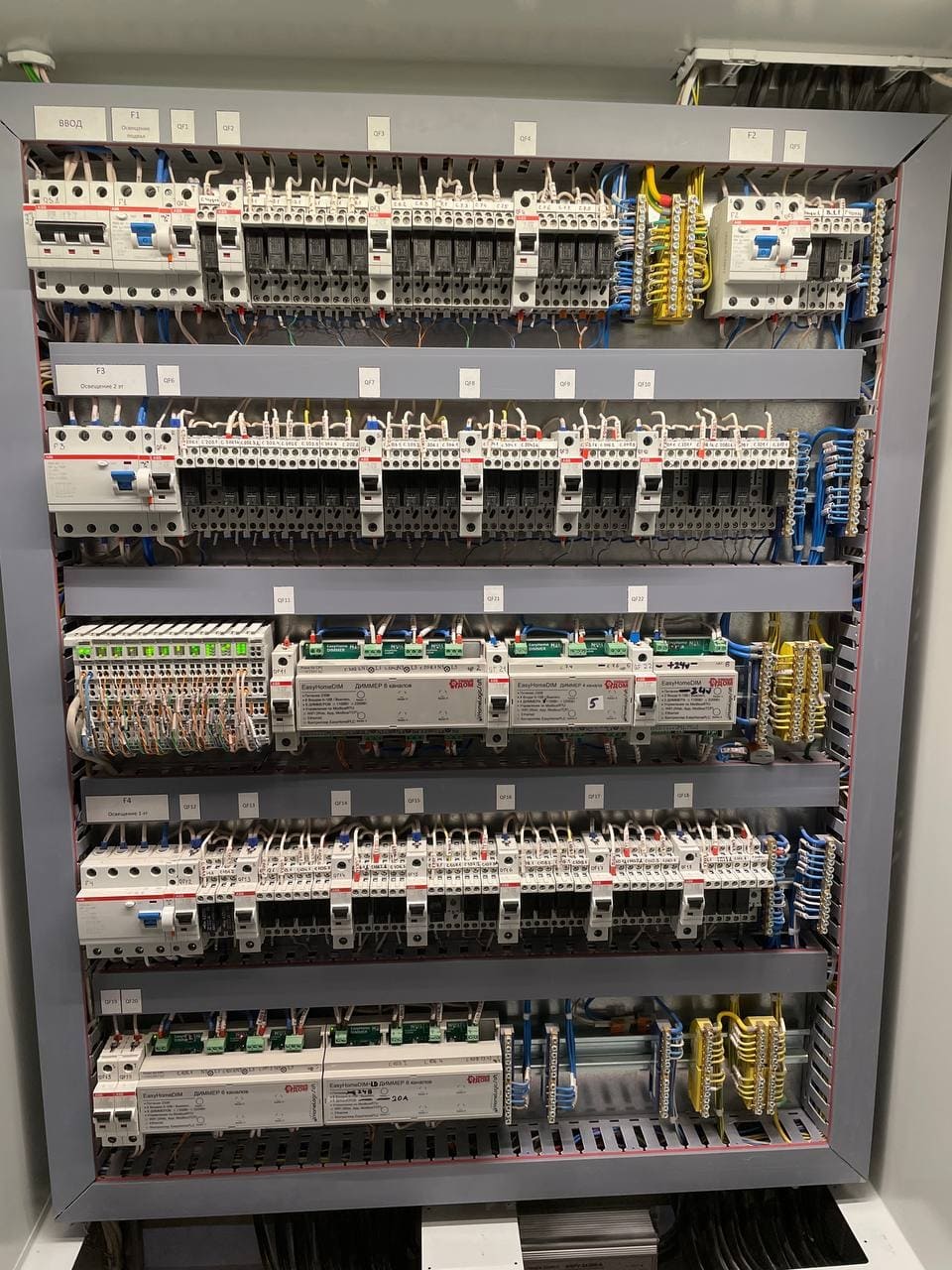

Старшая модель линейки — белый шестиканальный диммер EasyHomeDIM-6 отечественного производства для управления 6 независимыми группами освещения. Устройство поддерживает диммирование нагрузок 230 В мощностью свыше 1000 Вт на канал и ШИМ-регулирование LED-лент, при этом параметры каждого канала задаются отдельно. Гальванически изолированные каналы, встроенная диагностика, локальные входы, Ethernet и Modbus RTU обеспечивают удобную интеграцию в щит автоматики и надёжную эксплуатацию на объектах с большим числом световых линий.

Для чего подходит

Модель подходит для диммирования и автоматизации 6 групп света в квартирах, загородных домах, офисах, ресторанах и других коммерческих объектах. Позволяет раздельно по проводам управлять потолочными и точечными светильниками, подсветкой ниш, карнизов и мебели, LED-лентами, а также включать освещение в общие сценарии умного дома.

Для каких задач подойдет

Рекомендуем заказать диммер EasyHomeDIM-6 для вашего объекта, если важны следующие возможности:

Регулировка яркости до 6 независимых групп освещения 230 В;
ШИМ-управление LED-лентами и низковольтной электрической подсветкой;
Индивидуальная настройка каналов, световые сценарии и зональное управление;
Интеграция по Modbus RTU и Ethernet, управление через локальные входы.

Возможность как автономного управления без центрального контроллера, так и интеграции в систему умного дома.

Какие нагрузки выдерживает

Для каждого канала регулятора мощности доступны следующие варианты подключаемой нагрузки:

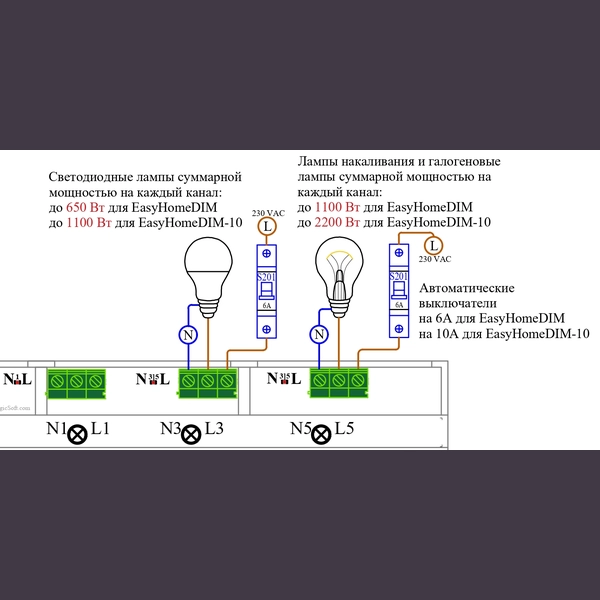

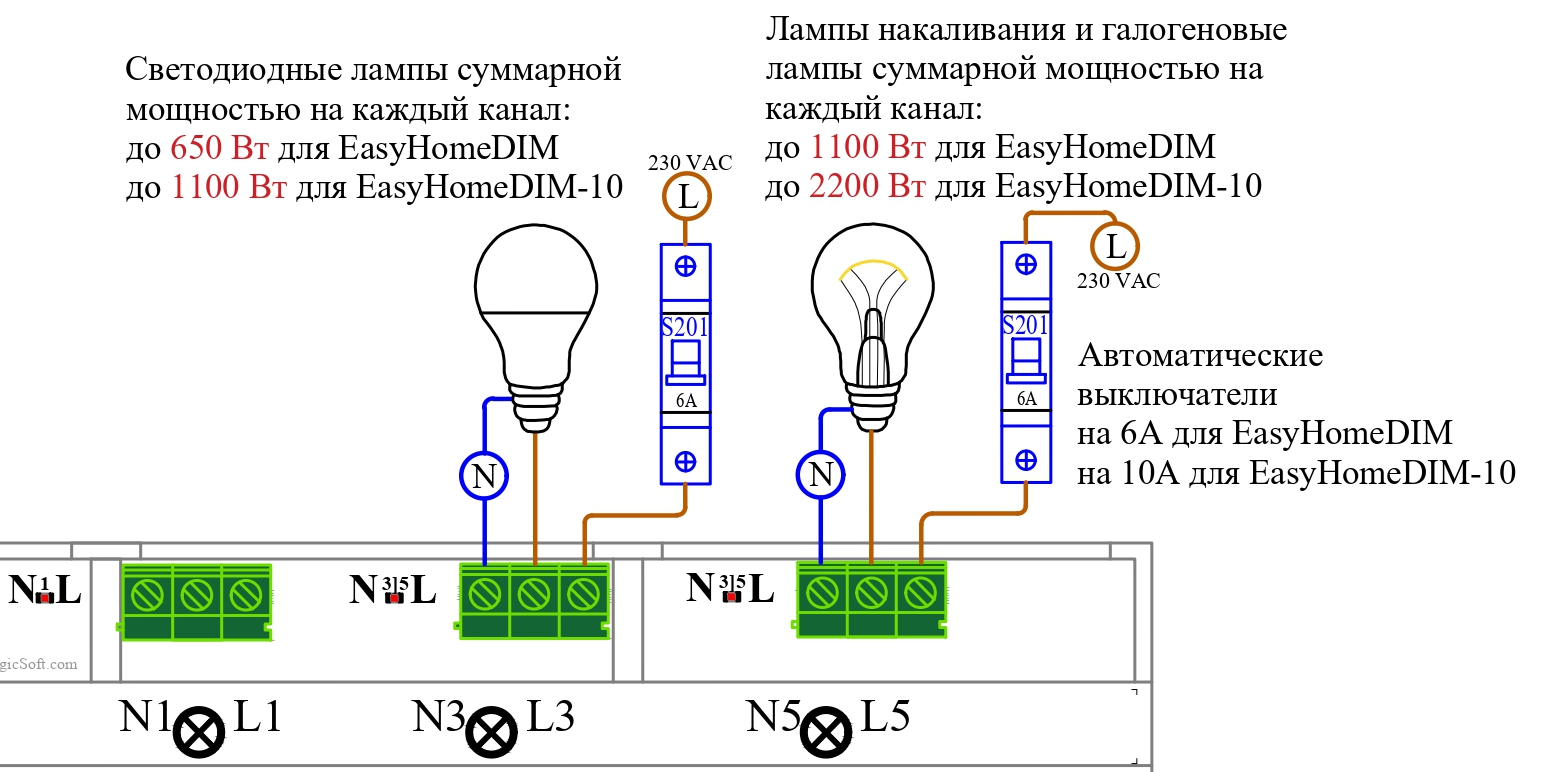

Лампы накаливания и другие резистивные нагрузки 230 В — до 1100 Вт на канал;
Диммируемые светодиодные лампы 230 В — до 650 Вт на канал;

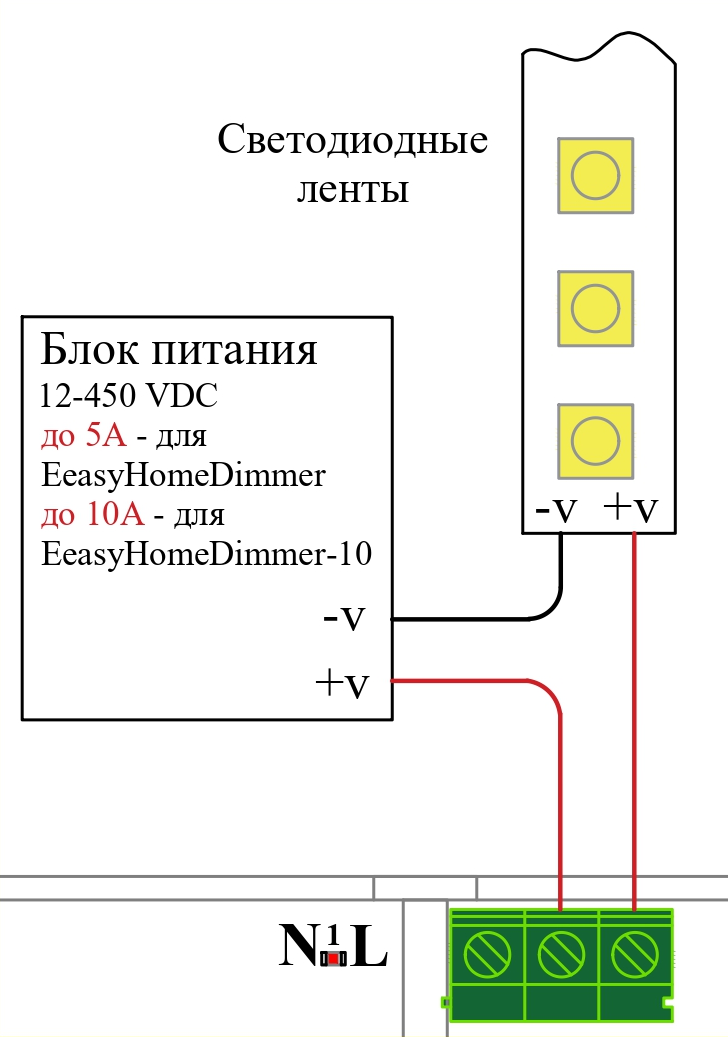

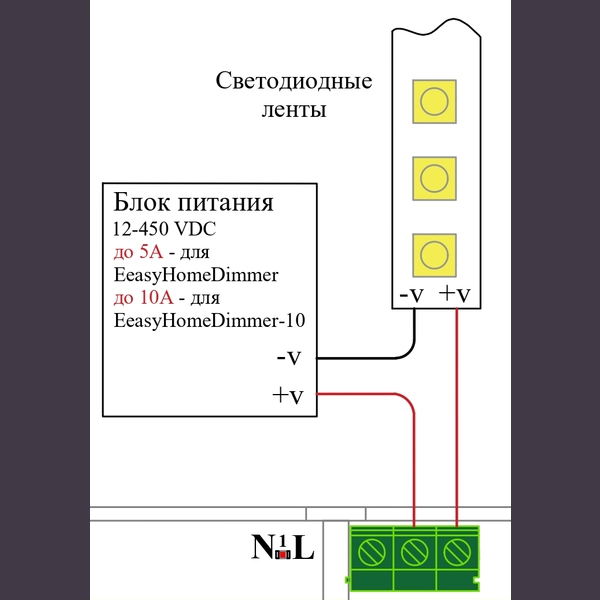

Светодиодные ленты и LED-модули постоянного тока 12 В, 24 В и 48 В до 5 А на канал в режиме ШИМ; поддерживаемое напряжение нагрузки — 12–450 VDC;
Индуктивные нагрузки, включая трансформаторы и моторы, — в режиме диммирования по переднему фронту;
Ёмкостные и резистивные нагрузки — в режиме диммирования по заднему фронту.

Нажмите, чтобы раскрыть Свернуть текст

Какие лампы и ленты поддерживает диммер?

Диммер поддерживает диммируемые лампы и светильники 230 В, а также LED-ленты постоянного тока. Для ламп и трансформаторов выбирается режим диммирования по переднему или заднему фронту, LED-ленты работают в режиме ШИМ с напряжением 12–450 VDC.

Какова допустимая мощность нагрузки на один канал диммера?

До 1100 Вт для ламп накаливания, до 650 Вт для светодиодных ламп или до 5 А для LED-лент на каждый канал. Параметры относятся к стандартной версии EasyHomeDIM-6; нагрузку и режим работы необходимо задавать отдельно для каждого из 6 каналов.

Как управлять устройством?

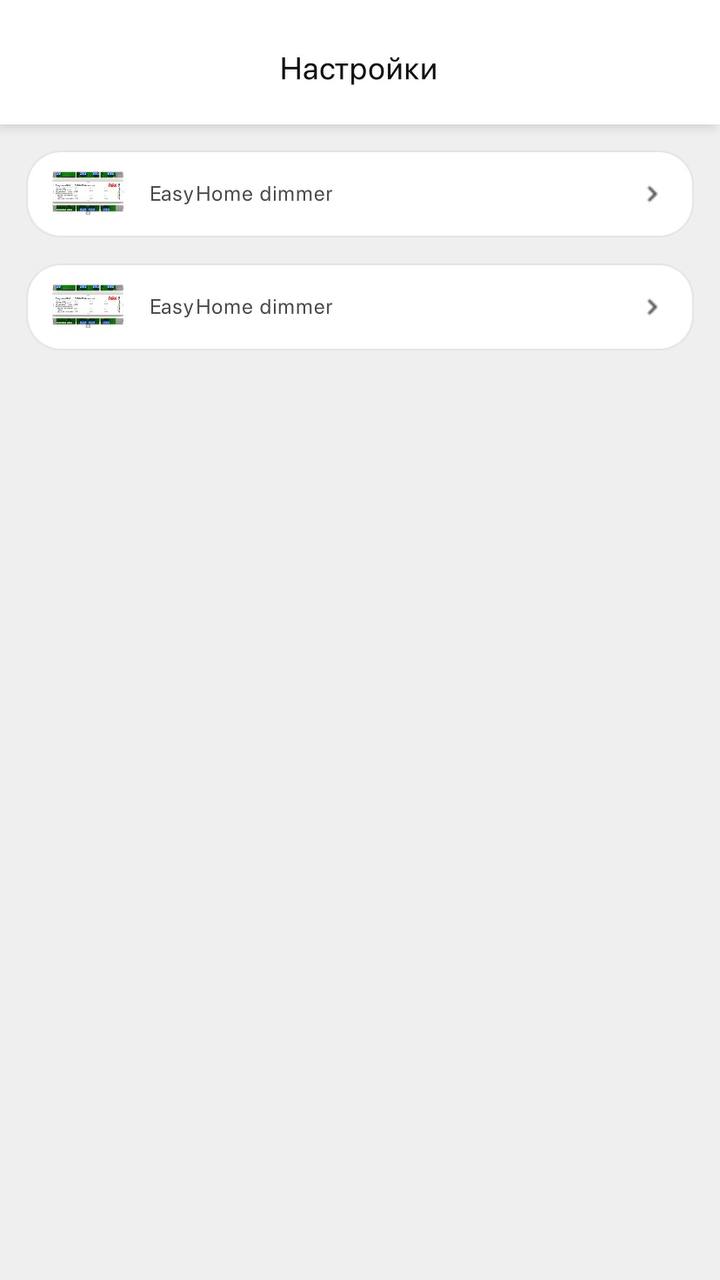

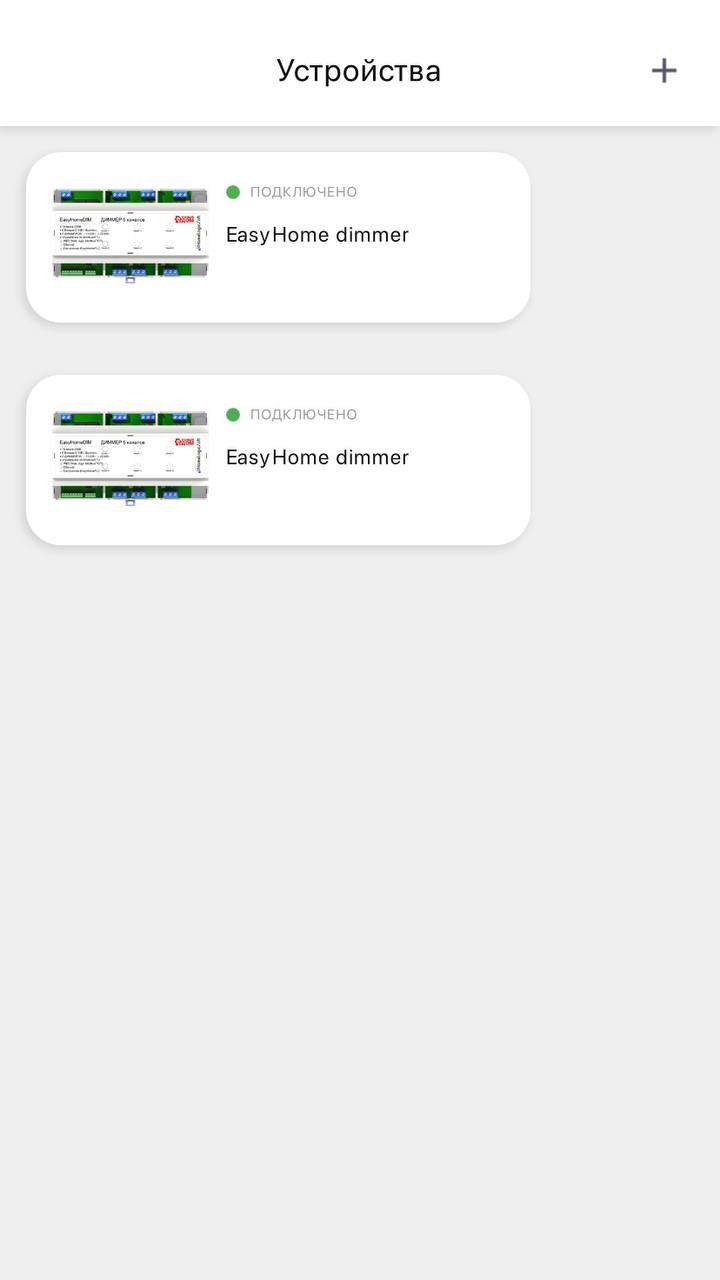

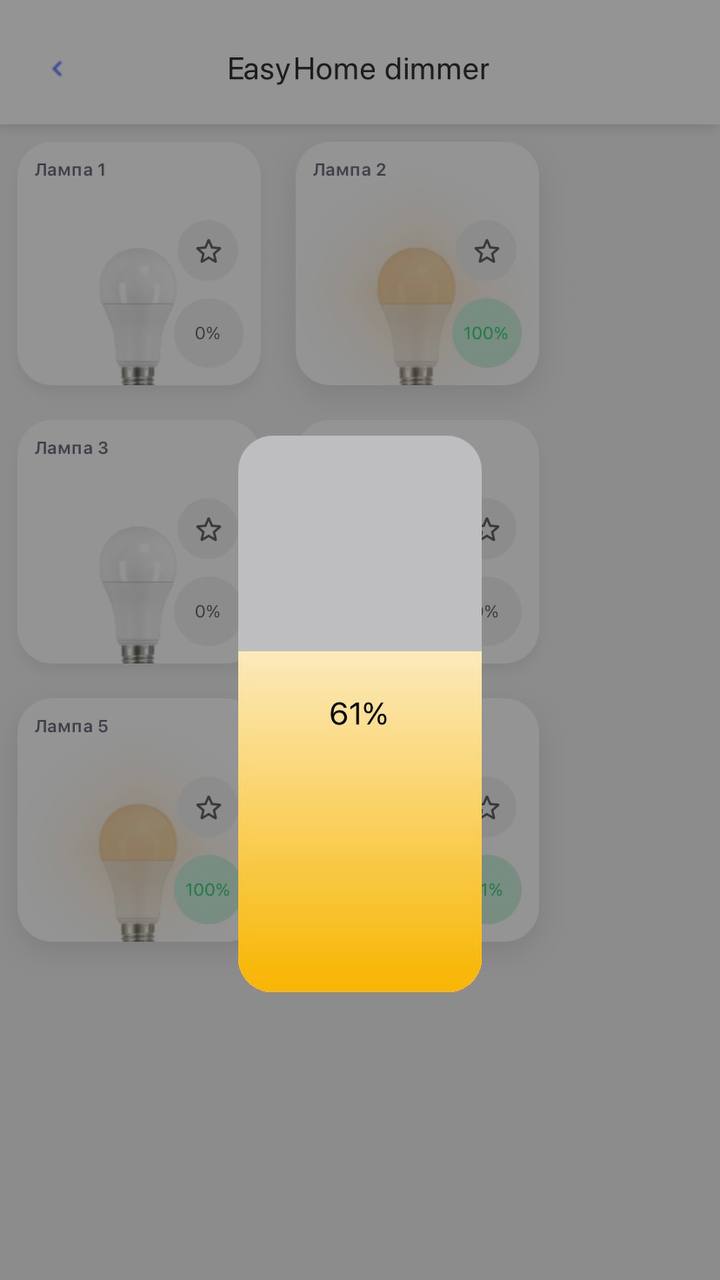

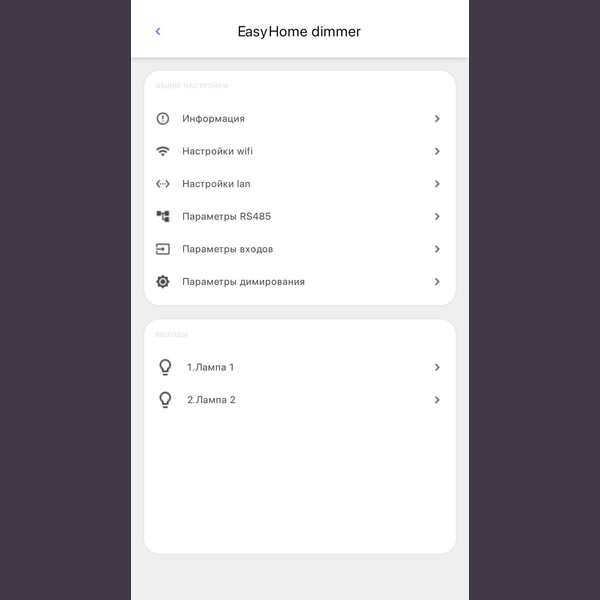

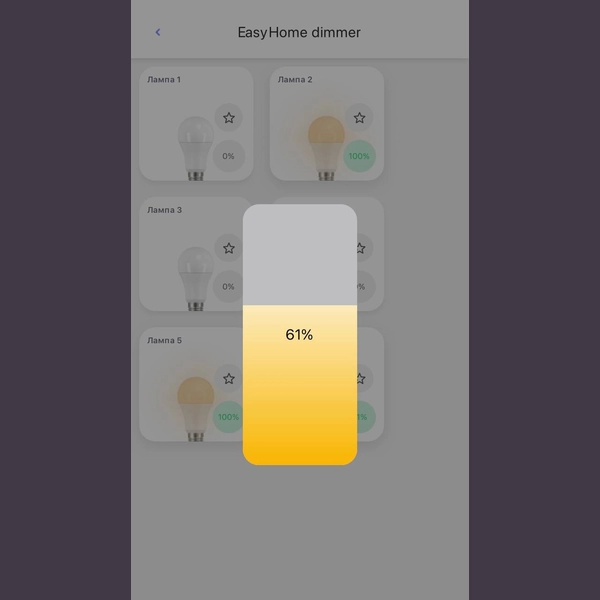

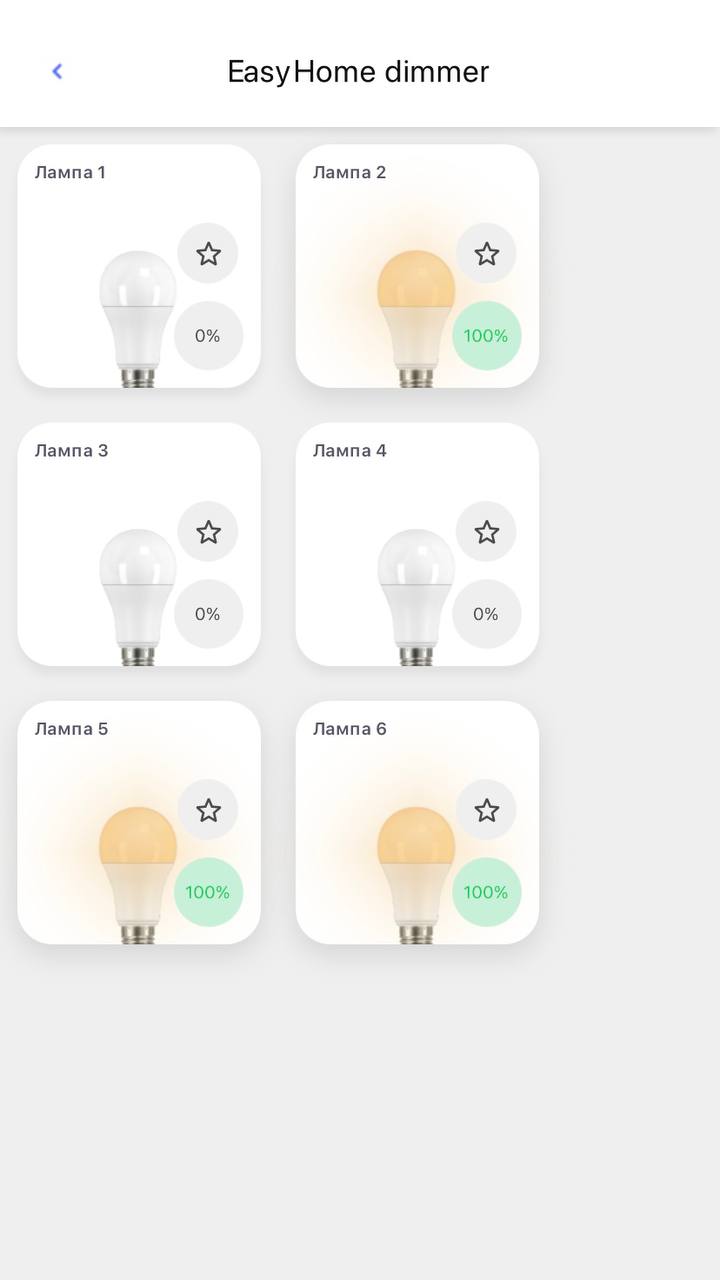

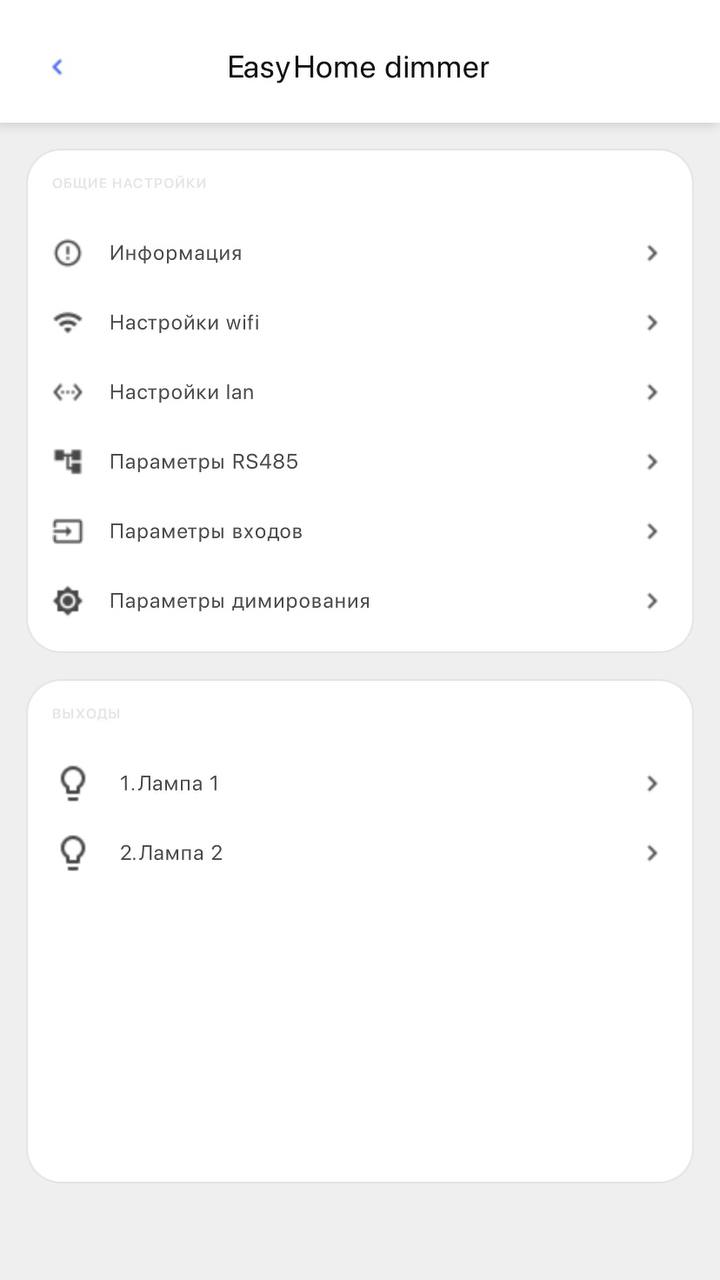

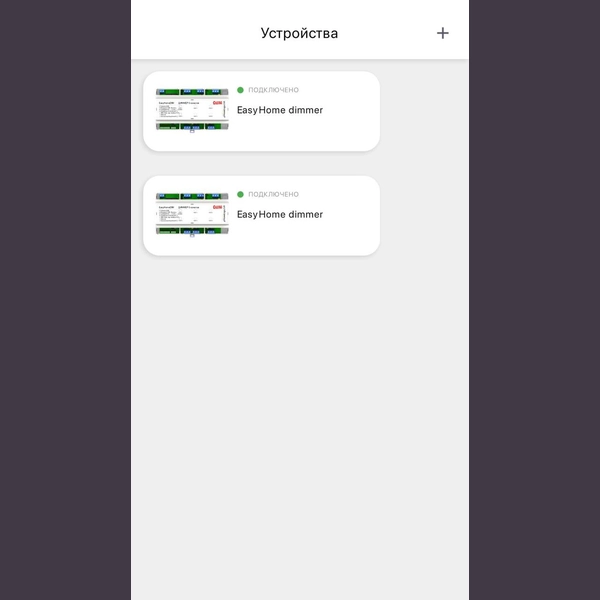

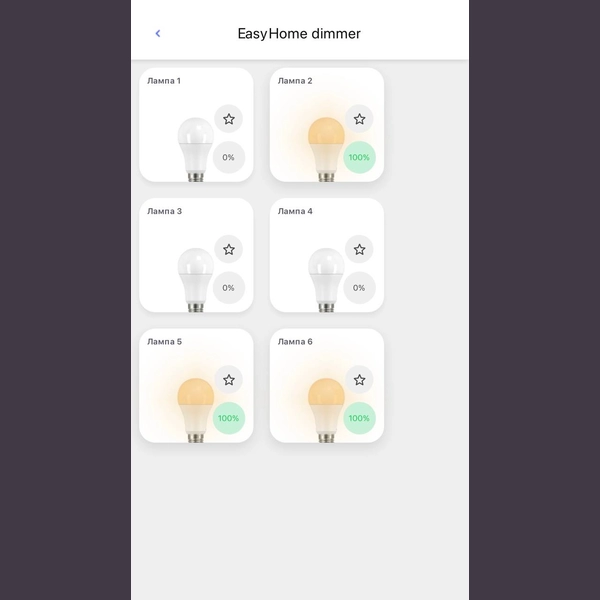

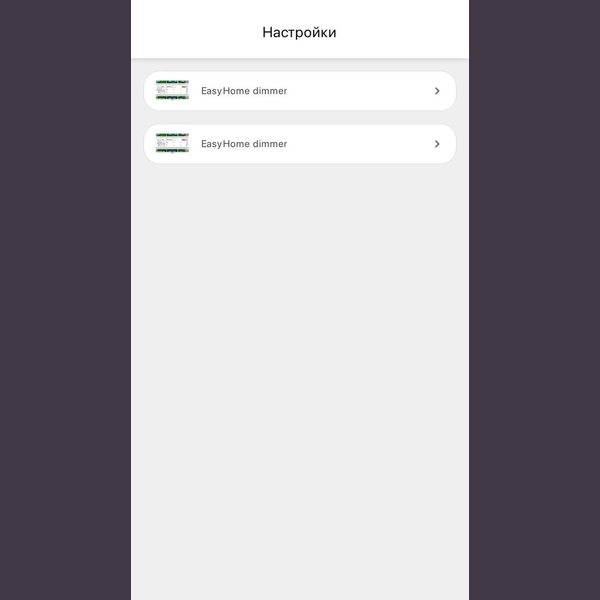

Диммер поддерживает локальное, проводное и сетевое управление. Устройство управляется с выключателей и датчиков через 6 универсальных входов, по RS 485/Modbus RTU, а при наличии опции Ethernet + Wi Fi — через приложения Osmost EasyHome и EasyHomeDimmer.

Можно ли подключить EasyHomeDIM-6 к системе умного дома?

Да, можно купить диммер EasyHomeDIM-6 для интеграции в системы умного дома и автоматики. Подключение выполняется по RS‑485/Modbus RTU к контроллерам EasyHome и другим совместимым системам.

Работает ли диммер без центрального контроллера?

Да, EasyHomeDIM-6 работает без центрального контроллера. Для управления используются локальные выключатели через универсальные входы или Ethernet/Wi Fi через приложение.

Есть ли гарантия?

Да, на оборудование российского производителя Osmost действует гарантия 5 лет. Купить диммер EasyHomeDIM-6 вы можете на этом сайте.
