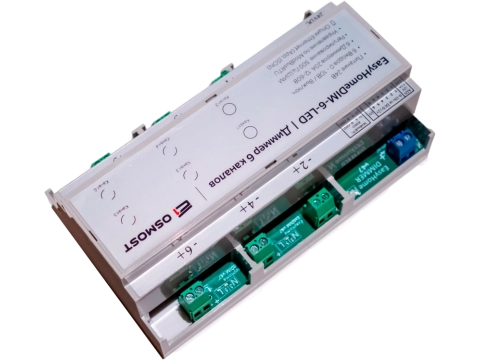

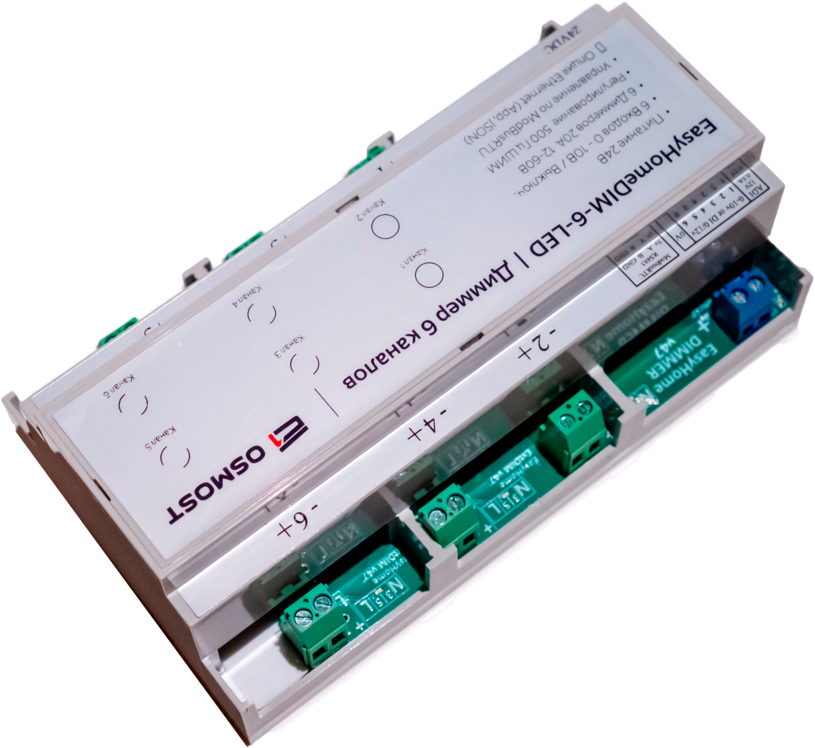

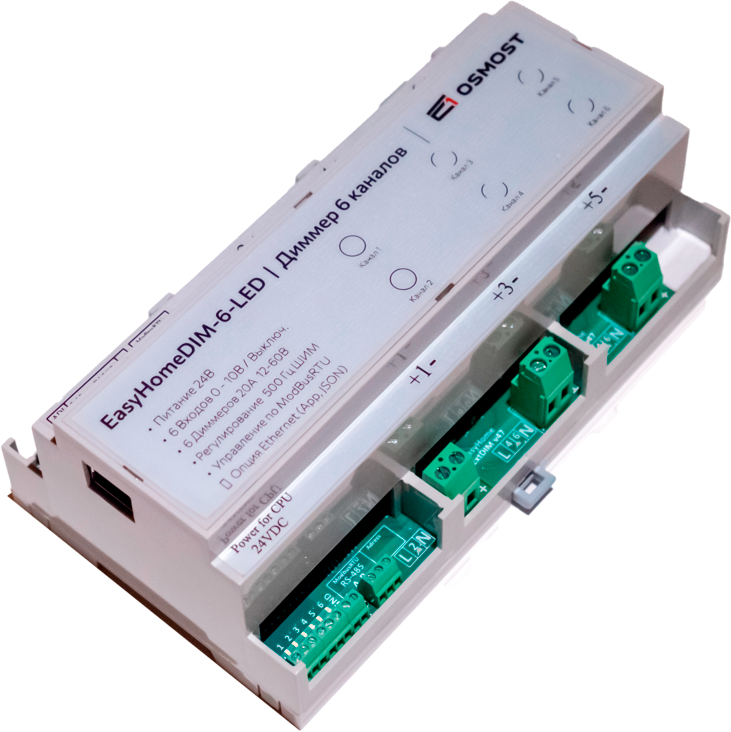

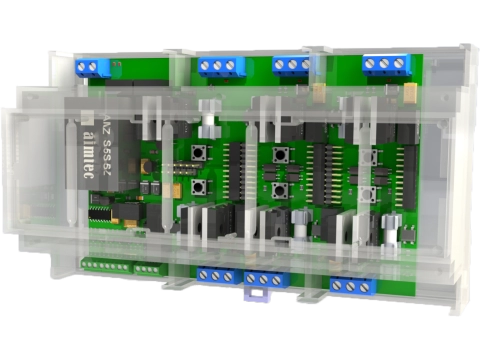

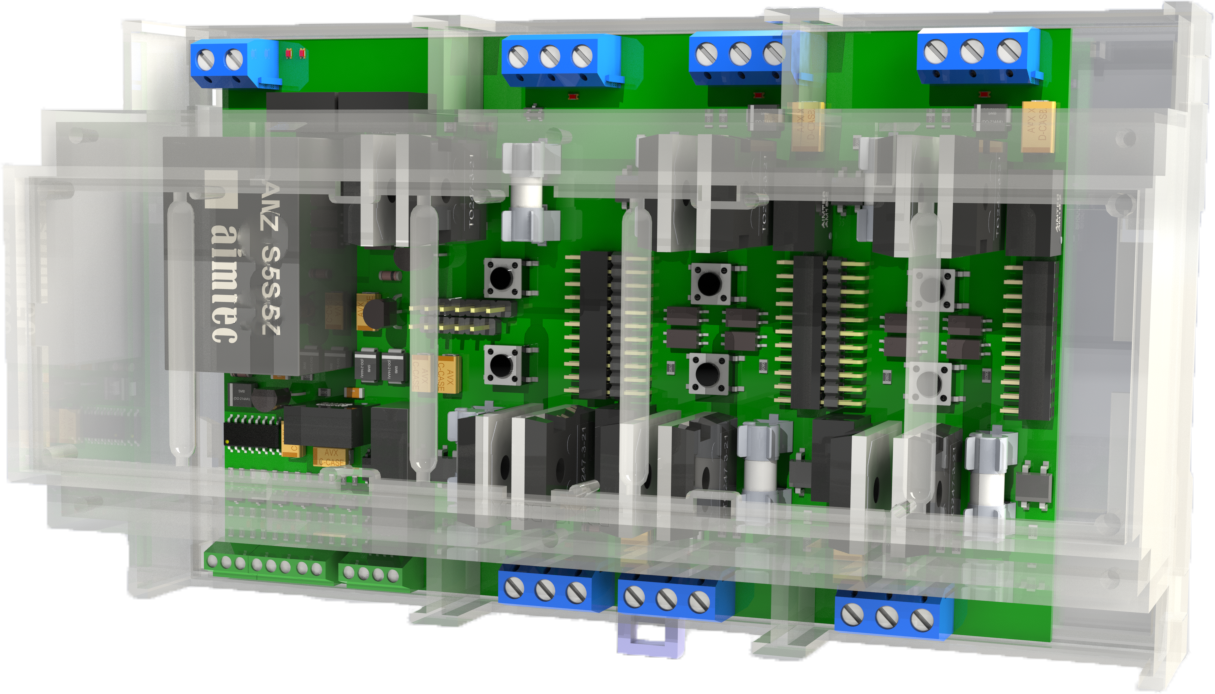

Диммер EasyHomeDIM-6-LED

Диммер умного дома EasyHomeDIM-6-LED на 6 каналов отечественного производства для регулирования светодиодных лент (20 А, 12-80 VDC).

6 входов ADI Аналоговый ввод 0-10В для плавного управления, дискретные входы для подключения выключателей.
Порт RS485 для управления по ModBusRTU и расширенной настройки, мониторинга неисправности.
Питание устройства от 24 VDC

35 000₽

Основные характеристики

Центр документации

О компании

Сравнить с другими

Общие сведения

Габариты (ШxВxГ)	159.5x90x56.5 мм
Вес	240 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (8 DIN мест).
Индикация	Индикация светодиодами: питание, работа микропроцессора и связь с контроллером, отображение работы входов и выходов
Гарантийный срок	5 лет

Питание

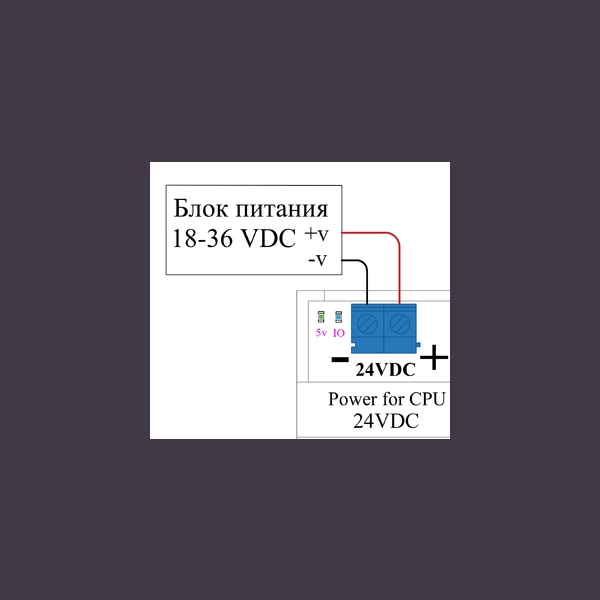

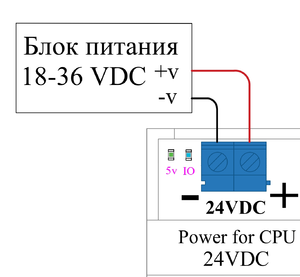

Основное питание	24 VDC
Рабочее напряжение	18..36 VDC
Потребляемая мощность	9 Вт
Встроенные блоки питания	Изолированный БП: 12 В, 500 мА. Защита от КЗ, перегрузки и перенапряжения.

Коммуникация и управление

Интерфейс	RS-485.
Протокол	Modbus RTU (Настройки по умолчанию: Адрес - 15, скорость - 9600, формат данных 8N1). Поддержка широковещательного чтения и записи.

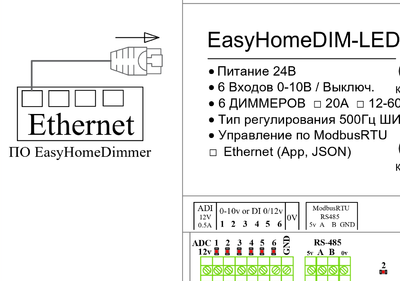

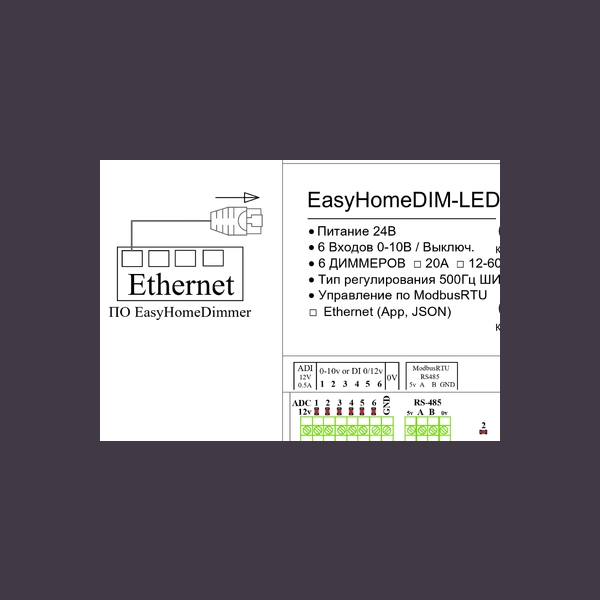

Ethernet для управления с ПО EasyHome Dimmer	Есть.

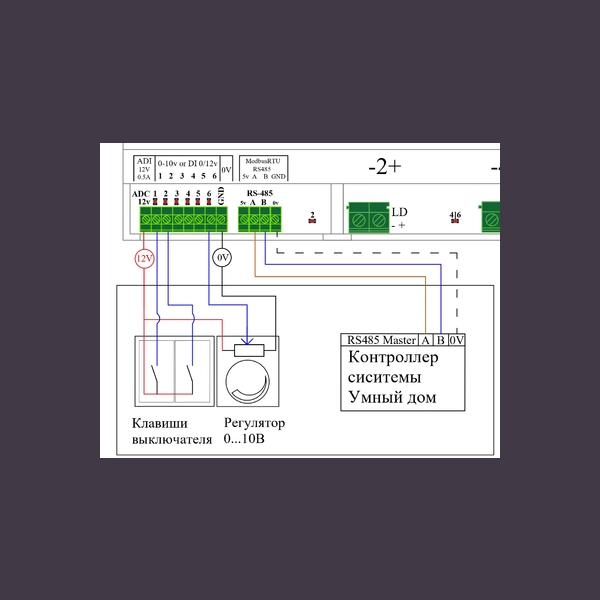

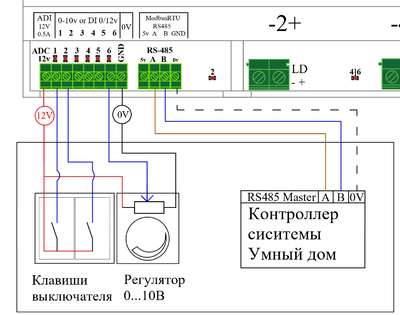

Поддержка локального управления	6 входов ADI. Локальные выключатели (напряжение 0/12 В). Выключатель-регулятор 0-10 В. Дискретные (0/12/24 В) / аналоговые датчики (0-10 В).

Параметры каналов

Количество каналов	6
Коммутируемая мощность одного канала: Лампы накаливания	—
Коммутируемая мощность одного канала: Светодиодные лампы	—
Коммутируемый ток одного канала: LED ленты	20 А
Коммутируемое напряжение одного канала: LED ленты	12-80 VDC
Защита каналов	Изолированные каналы
Режим работы канала по умолчанию	ШИМ (PWM)
Режим работы канала для моторов и трансформаторов	—
Режим работы канала для светодиодных лент (ШИМ с регулируемой частотой - 500Гц по умолчанию)	+
Релейный режим	+
Замедление/ Сглаживание изменения яркости	+

Возможности и функции

EasyHomeDIM 6 LED — шестиканальный белый ШИМ диммер для профессиональных LED проектов: ток до 20 А на канал, рабочий диапазон 12–80 VDC, питание 24 вольт. Шесть аналогово дискретных входов позволяют организовать локальное управление по проводам с кнопок и датчиков 0–10 В, а интерфейс RS 485 (Modbus RTU) — встроить устройство в единую систему диспетчеризации. Встроенный изолированный источник на 12 вольт упрощает питание внутренней электроники и повышает надёжность схемы.

Где применяется

LED-диммер EasyHomeDIM‑6 используют для организации многозонного низковольтного освещения, когда требуется раздельно регулировать яркость до шести LED‑лент или групп подсветки в квартирах и домах, офисах, магазинах и других коммерческих пространствах. Устройство поддерживает световые сценарии умного дома и легко включается в проводную систему автоматизации по Modbus RTU.

Какие задачи решает

Заказать диммер EasyHomeDIM‑6‑LED стоит, если проект предусматривает:

Регулировка яркости до шести независимых зон LED-подсветки;
Питание и диммирование электрических низковольтных лент 12–80 В до 20 А на канал;
Локальное управление с кнопок, выключателей и датчиков;
Интеграция в проводную автоматику по Modbus RTU с возможностью автономной работы.

Нажмите, чтобы раскрыть Свернуть текст

Какие LED-ленты поддерживает диммер?

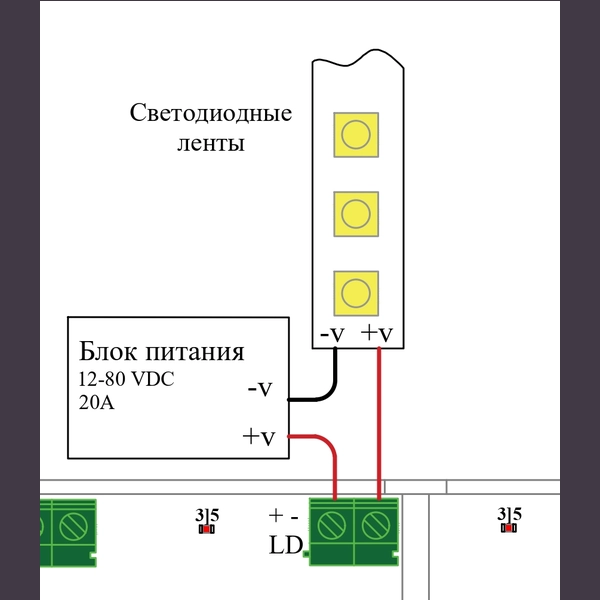

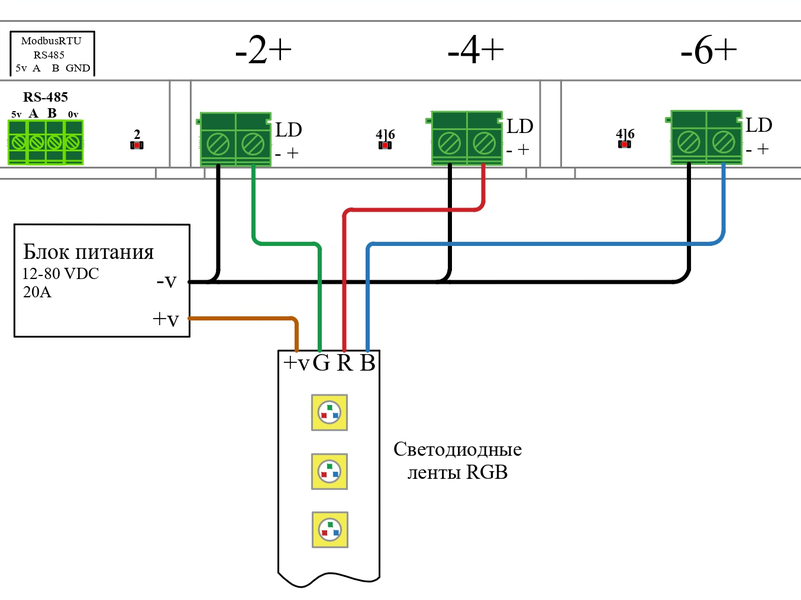

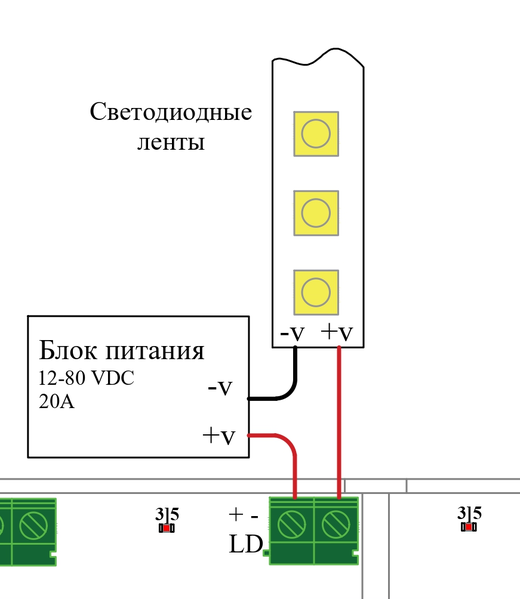

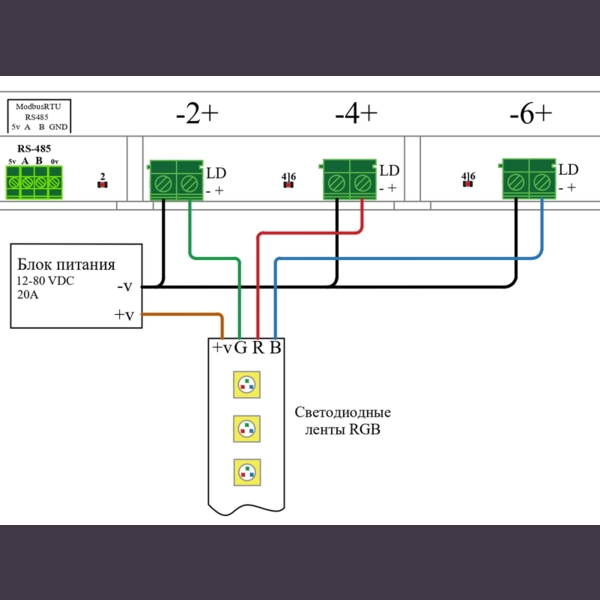

LED-ленты постоянного напряжения 12–80 В. Поддерживается ШИМ-регулирование яркости.

Как устройство подключается и настраивается?

Диммер монтируется на DIN‑рейку и питается от источника 24 VDC. Настройка выполняется через графический интерфейс в приложении EasyHomeDIM, а управление доступно по RS‑485/Modbus RTU, Ethernet и с локальных кнопок, выключателей или датчиков.

Какие нагрузки выдерживает устройство?

До 20 А на каждый из шести каналов. Регулятор мощности диммера предназначен для низковольтных LED-лент с напряжением 12–80 VDC.

Есть ли гарантия?

5 лет гарантии от российского производителя распространяются на все устройства Osmost (исключая датчики). Купить диммер EasyHomeDIM 6 LED можно напрямую на официальном сайте.
