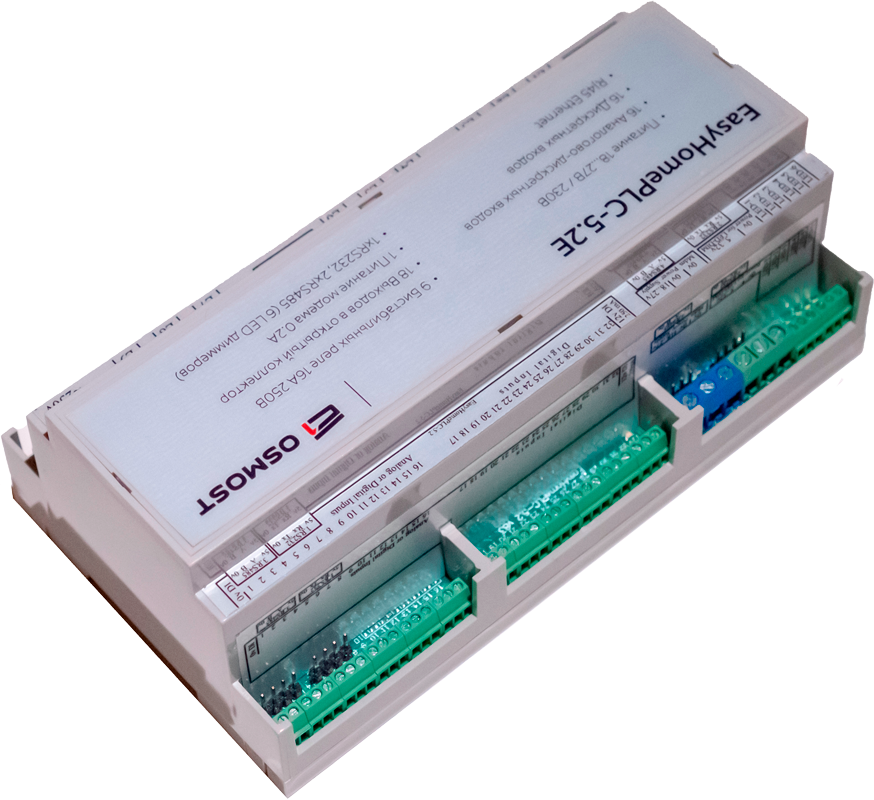

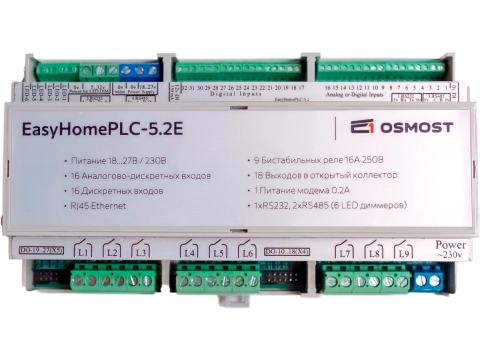

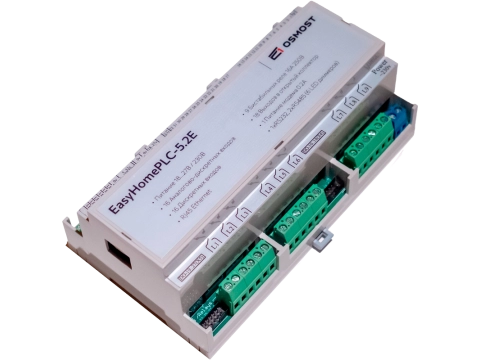

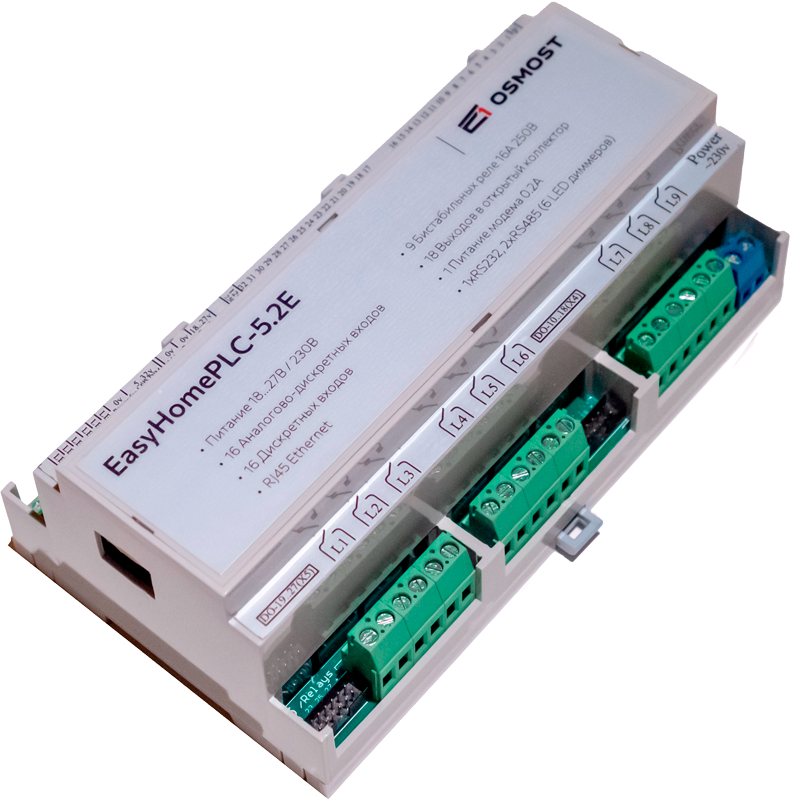

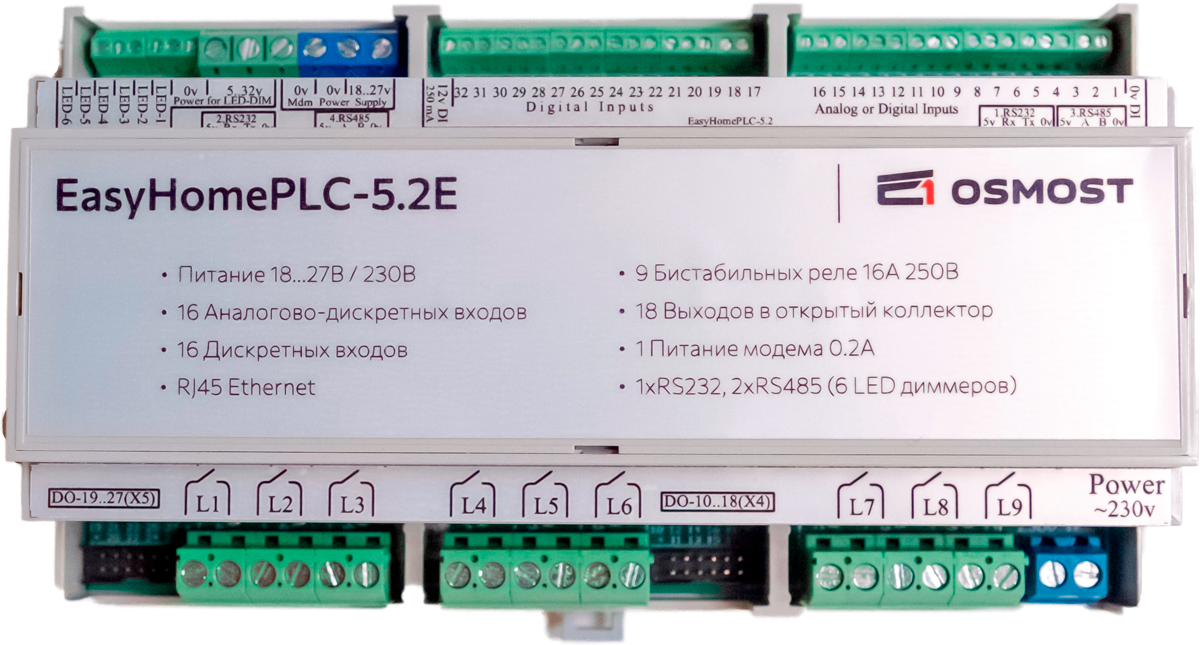

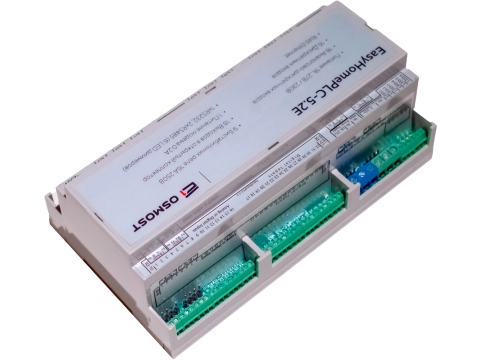

Контроллер EasyHomePLC 5.2E
- Центральный процессор: Espressif (Китай)
- Порт: Ethernet RJ45 (ModbusTCP server на 16 клиентов + HTTP API)
- 32 канала ввода (16 ADI 0..10v and 16 DI 0/12/24v - Аналоговый и бинарный ввод)
27 каналов вывода DO Relay 16А 250V ( Бинарные выходы)
выход DO для управления и питания GSM модема
Порты 1xRS232, 2xRS485 (или 6 каналов диммера ШИМ)
92 000₽
Основные характеристики
Общие сведения
| Процессор | ESP32-DOWDx (Espressif) 160МГц |
| Объем оперативной памяти | 325 KB |
| Объем энергонезависимой памяти | 4 MB |
| Работа быстрых функций (сглаживание диммирования, счётчики по DI, коммуникация) | 20Гц |
| RTC | Без поддержки работы при отсутствии питания. Часы синхронизируются автоматически через интернет при включении системы, далее, при работе, часы синхронизируются раз в сутки. |
| Габариты (ШxВxГ) | 159.5x90x56.5 мм |
| Вес | 440 г |
| Условия эксплуатации | Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации). |
| Установка | На DIN-рейку ТН35/7.5/15 (9 DIN мест) |
Питание
| Основное питание | 220 VAC или 24 VDC |
| Рабочее напряжение | 110-240 VAC / 18..27 VDC |
| Потребляемая мощность | 3 Вт (без модулей расширения); 6,5 Вт (один блок расширения релейных выходов) |
| Встроенные блоки питания | Основное питание от встроенного изолированного БП: 24В 900мА. Защита от КЗ, перегрузки, перенапряжения; Питание датчиков на каналах DI и ADI: 12В 250мА; Питание процессорной платы: 5В 500мА. |
Входы
| Входы DI | 16 входов: уровню сигнала 0..2В соответствует логический "0", уровню сигнала 9..60В соответствует логическая "1" Тип защиты: защита от переполюсовки, защита от статических зарядов. |
| Входы ADI | 16 входов: бинарный ввод и измерение напряжения 0..10 В Тип защиты: защита от переполюсовки, защита от статических зарядов. |
Выходы
| Выходы DO | 9 выходов: силовые бистабильные реле (250В 16А) с гальванической развязкой. 18 выходов: (разъемы Х4 и X5) сигналы от транзисторных ключей "открытый коллектор" (18..27В 0,2А) - для подключения двух блоков расширения "Блок 9ти реле (250В 16А)". Нет защиты от КЗ. 1 выход: питание GSM модема от встроенного БП (5..32В 1,4А). Тип защиты: защита от переполюсовки, защита от статических зарядов |
| Выходы ADO | Выбираются перемычкой 6 выходов или порты 1xRS232 и 2xRS485. 6 выходов LED диммер: ШИМ 0-12кГц (по умолчанию 200Гц) (5..32В 1,4А) или DO или AO 0-10В через RC-цепь. Тип защиты: защита от переполюсовки, защита от статических зарядов, управление через оптоизоляцию. |
Расширения
| Блок на 9 моностабильных реле 250В 16A | 2 шт (Разъемы X4, X5) |
| Модули расширения входов-выходов и регулирования освещения | До 10 модулей и диммеров на один порт RS-485. Для диммеров EaasyHomeDIM и модулей EeasyHomeMODUL реализована функция быстрого чтения и записи состояния входов/выходов. |
| Количество поддерживаемых входов/выходов на один ПЛК | вход DI - 255; выход DO - 255; вход AI - 50; выход AO - 50. |
Интерфейсы и коммуникации
| Порты | 2 порта RS-485 с общей гальванической изоляцией 1 порт RS-232 сс общей гальванической изоляцией 1 порт Ethernet 100 Base-T, RJ45 |
| Поддерживаемые протоколы | Modbus RTU, ModbusTCP, HTTP API. |
| Графические интерфейсы | ПО EasyHome, ПО Iridium Mobile, через EasyHomeCS Apple HomeKit и Google Home Assistant. |
| Кластеризация | До 10 контроллеров с помощью ПО EasyHome |
| Количество интерфейсов | до 16, без ограничений для ПО EasyHome при использовании облачного сервиса |
| Облачный сервис | EasyHomeCLOUD (HTTP API + MQTT). Интеграция с Яндекс.Дом и Сбер |
| Отсылка/прием СМС | При подключении GSM модема с RS232, собранный или совместимый с чипом Siemens MC52i или MC55i. |
Центральный процессор: Espressif (Китай)
