EasyHomeMODUL 16xADI

Модуль расширения на 16 аналогово-дискретных входов. Имеет интерфейс RS485 для управления по протоколу ModbusRTU.

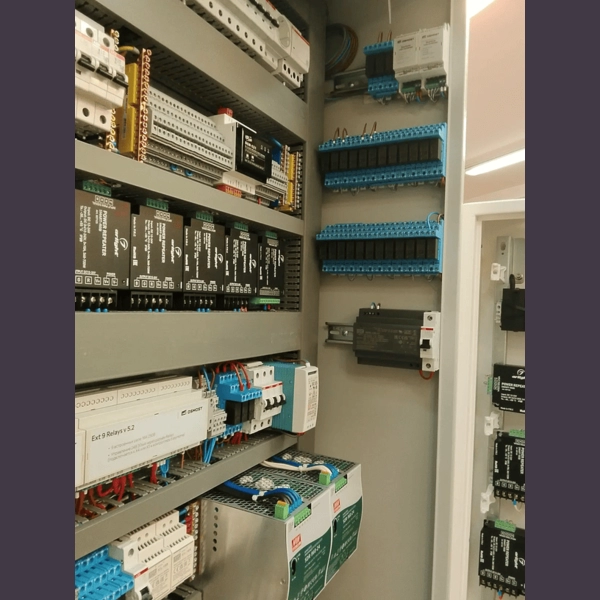

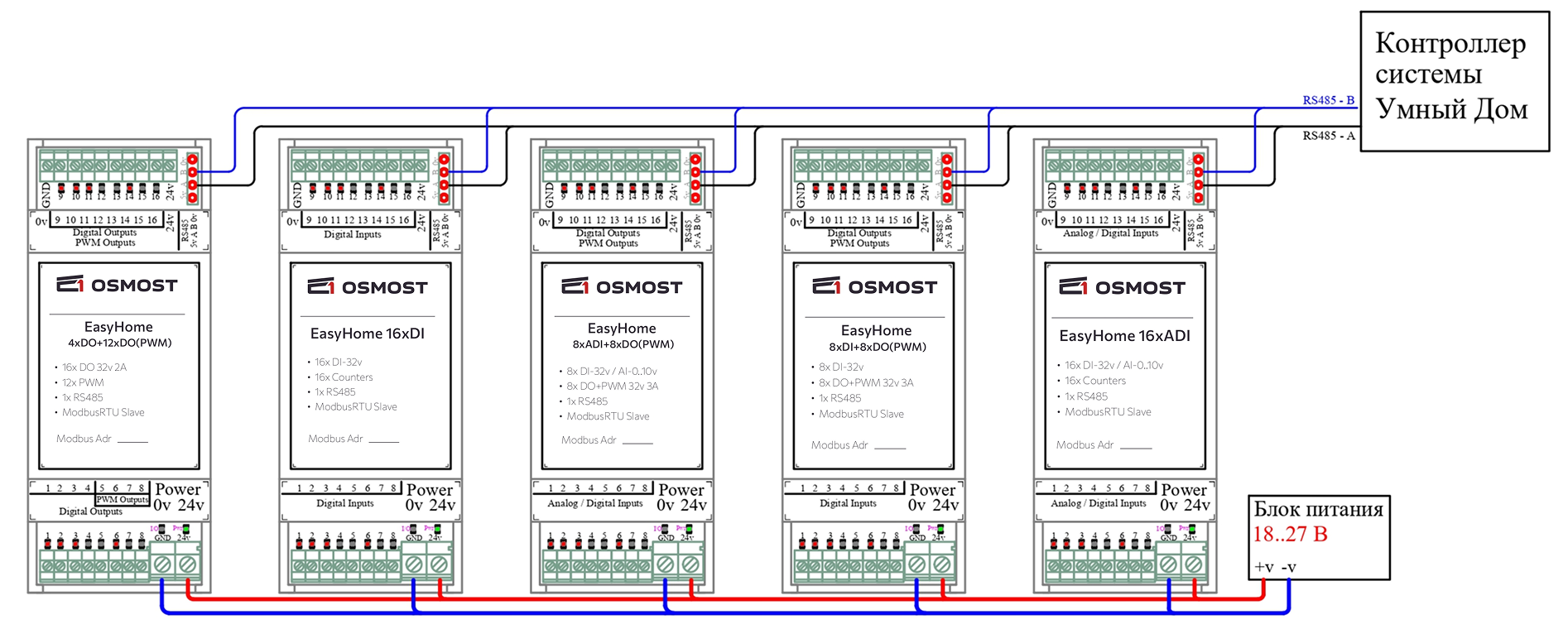

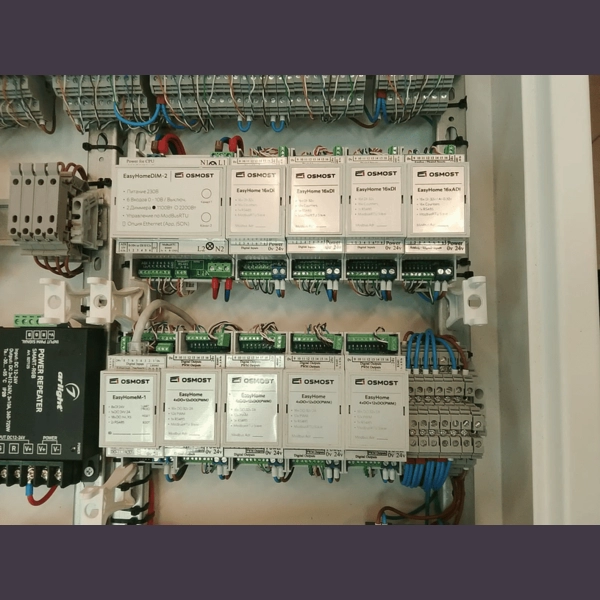

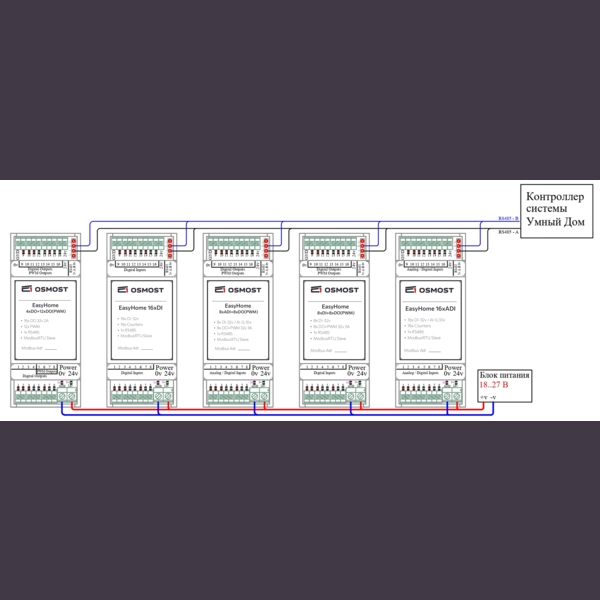

На один контроллер возможно подключение до 10ти модулей расширения.

15 000₽

Основные характеристики

Центр документации

О компании

Первое подключение

Техническая поддержка

Сравнить с другими

Общие сведения

Габариты (ШxВxГ)	36x90x56.5 мм
Вес	60 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (2 DIN места)
Тип защиты	Защита от переполюсовки, защита от статических зарядов.
Индикация	Индикация светодиодами: питание, работа микропроцессора и связь с контроллером, отображение работы входов и выходов.
Гарантийный срок	5 лет

Питание

Основное питание	24 VDC
Рабочее напряжение	9..36 VDC
Потребляемая мощность	1 Вт (собственное потребление)
Встроенные блоки питания	Для питания датчиков ADI выведено основное питание 24 В. Питание модуля от встроенного неизолированного БП: 5 В, 500 мА. Защита от КЗ.

Коммуникация и управление

Интерфейс	RS-485.
Протокол	Modbus RTU (Настройки по умолчанию: Адрес - 15, скорость - 9600, формат данных 8N1). Поддержка широковещательного чтения и записи.

Входы/выходы

DI	—
ADI	16
DO	—
PWM (ШИМ) или DO	—

Возможности

EasyHomeMODUL 16xADI - модуль расширения на 16 входов ADI для подключения дополнительных сигналов к системе автоматизации. Он увеличивает число входных каналов контроллера и подходит для проектов, где требуется собирать данные с нескольких групп датчиков.

Модуль аналогового ввода EasyHome передает состояния по цифровой линии RS-485 с протоколом Modbus RTU. Выходных каналов у этой модели нет: все 16 каналов отведены под ADI, поэтому ее выбирают именно для наращивания входов.

Питание и подключение

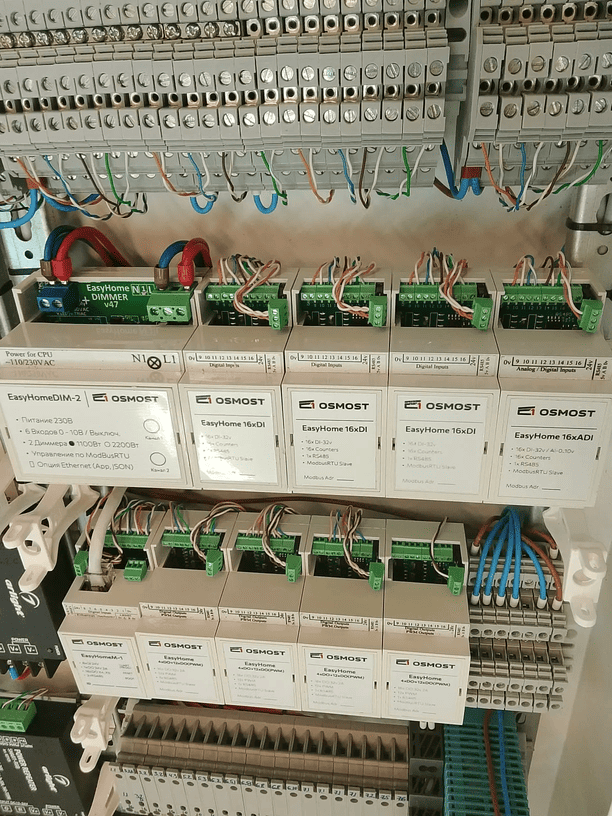

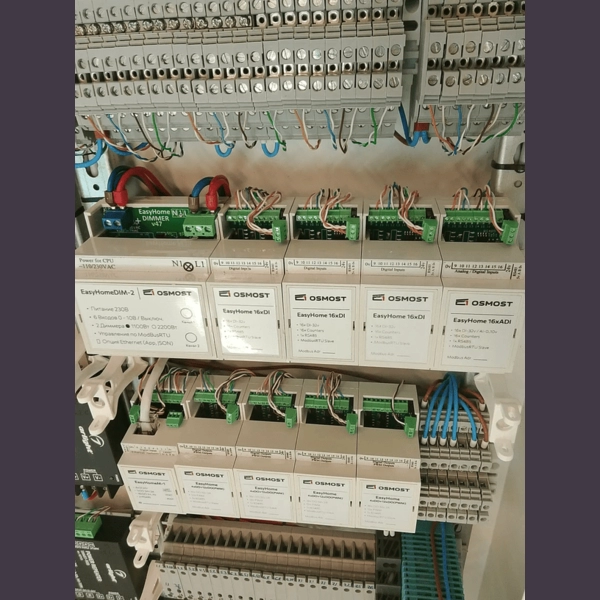

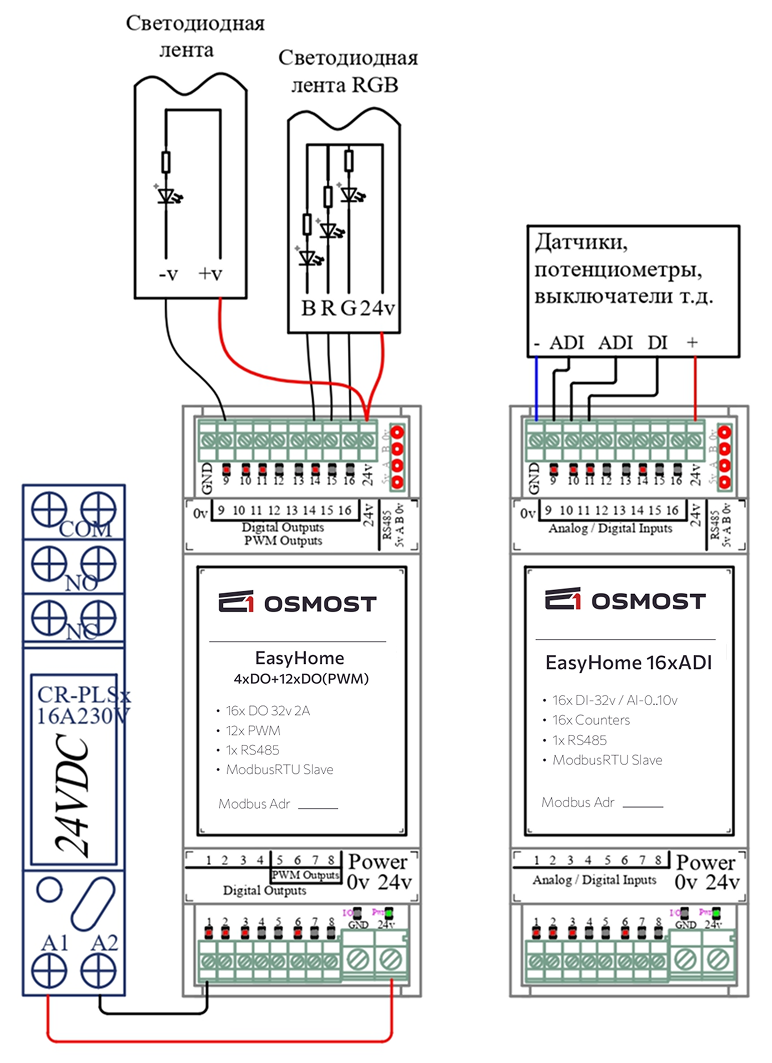

Модуль работает при напряжении 9-36 В DC и потребляет 1 Вт. Для питания датчиков ADI выведено основное напряжение 24 В; встроенный неизолированный источник 5 В, 500 мА имеет защиту от короткого замыкания.

Заводские параметры Modbus RTU: адрес 15, скорость 9600 бит/с и формат 8N1. Поддерживаются широковещательное чтение и запись. Индикация показывает питание, работу микропроцессора, связь с контроллером и состояние входов.

Перед установкой учитывают следующие параметры:

корпус 36x90x56,5 мм и масса 60 г;
монтаж на DIN-рейку, два DIN-места;
температура эксплуатации -10...+40 °C;
влажность до 80% без конденсации.

Применение и заказ модуля

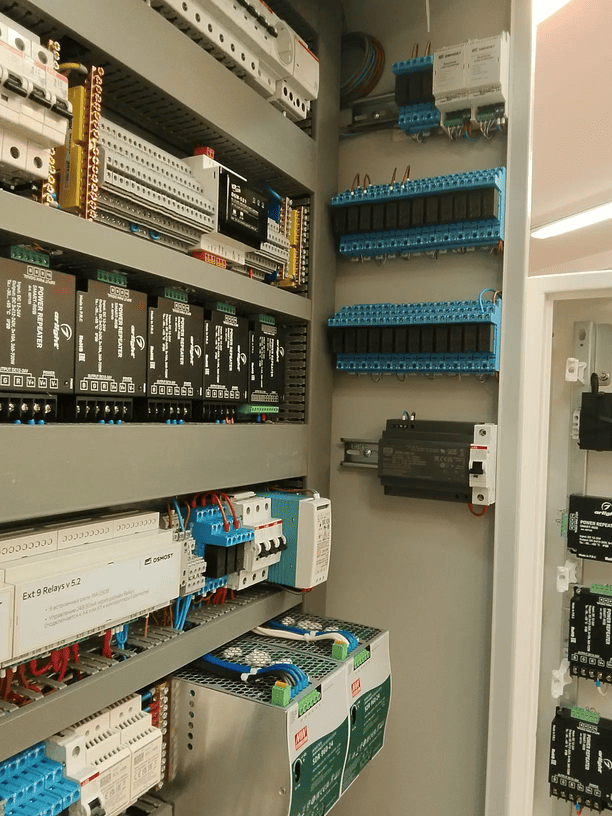

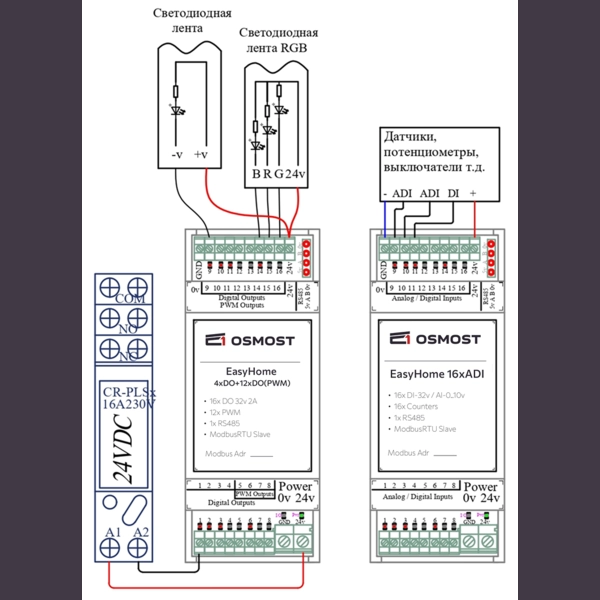

EasyHomeMODUL 16xADI используют для расширения системы, когда контроллеру нужны дополнительные входы для датчиков. Перед монтажом определяют назначение каналов, питание подключаемых устройств и адрес модуля на линии RS-485.

Купить модуль расширения EasyHomeMODUL 16xADI можно отдельно или в составе оборудования для умного щита. Чтобы заказать блок расширения EasyHomeMODUL 16xADI, передайте специалистам Osmost модель контроллера и схему входов. Техническая поддержка помогает проверить совместимость и настройки Modbus до запуска. Гарантия на устройство составляет 5 лет.

Нажмите, чтобы раскрыть Свернуть текст

Что это за модуль?

Это модуль с 16 входами ADI для увеличения числа входных каналов контроллера.

Есть ли у 16xADI выходы?

Нет. Модель содержит 16 входов ADI и не имеет выходов DO/PWM.

Какое питание требуется?

Рабочее напряжение составляет 9-36 В DC, собственное потребление - 1 Вт.

Как подключается модуль?

Связь с контроллером выполняется по RS-485 с протоколом Modbus RTU.

Как изменить адрес?

Адрес задают в настройках Modbus; заводское значение - 15.

Как проверить работу входов?
