EasyHomeMODUL 8xADI+8xDO(PWM)

Модуль расширения на 8 аналогово-дискретных входов и 8 дискретных выходов с возможностью ШИМ регулирования. Имеет интерфейс RS485 для управления по протоколу ModbusRTU.

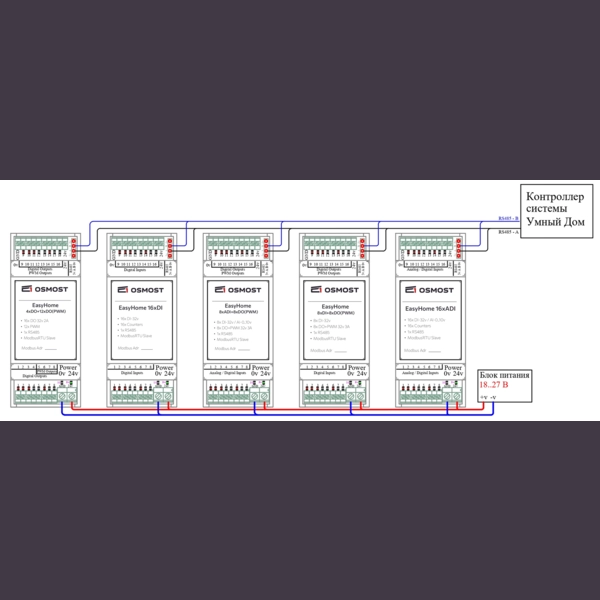

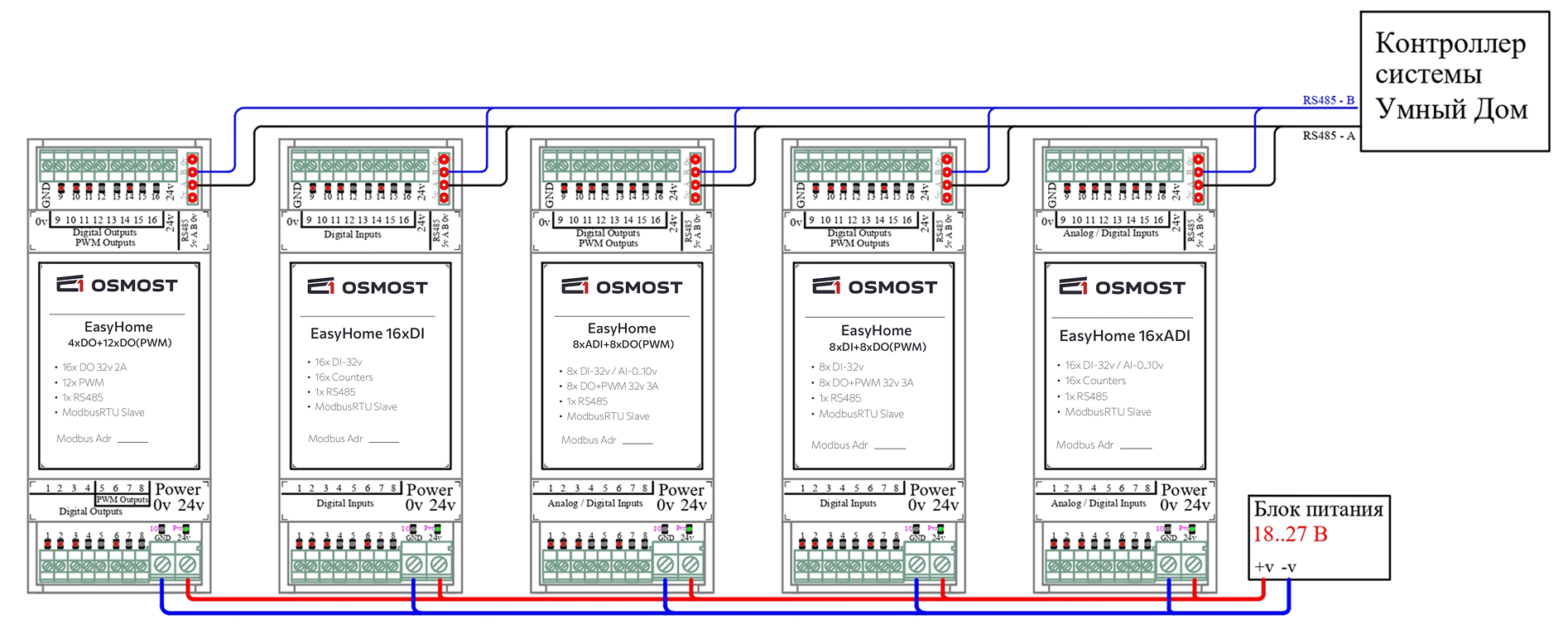

На один контроллер возможно подключение до 10ти модулей расширения.

15 000₽

Основные характеристики

Центр документации

О компании

Первое подключение

Техническая поддержка

Сравнить с другими

Общие сведения

Габариты (ШxВxГ)	36x90x56.5 мм
Вес	60 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (2 DIN места)
Тип защиты	Защита от переполюсовки, защита от статических зарядов.
Индикация	Индикация светодиодами: питание, работа микропроцессора и связь с контроллером, отображение работы входов и выходов.
Гарантийный срок	5 лет

Питание

Основное питание	24 VDC
Рабочее напряжение	9..36 VDC
Потребляемая мощность	1 Вт (собственное потребление)
Встроенные блоки питания	Для питания датчиков ADI выведено основное питание 24 В. Питание модуля от встроенного неизолированного БП: 5 В, 500 мА. Защита от КЗ.

Коммуникация и управление

Интерфейс	RS-485.
Протокол	Modbus RTU (Настройки по умолчанию: Адрес - 15, скорость - 9600, формат данных 8N1). Поддержка широковещательного чтения и записи.

Входы/выходы

DI	—
ADI	8
DO	—
PWM (ШИМ) или DO	8

Для чего нужен EasyHomeMODUL 8xADI+8xDO(PWM)

EasyHome MODUL 8xADI+8xDO сочетает восемь аналогово-дискретных входов ADI и восемь выходов DO, которые могут работать в режиме PWM. Модуль используют для расширения системы автоматизации, когда встроенных портов контроллера недостаточно для датчиков и управляемых устройств.

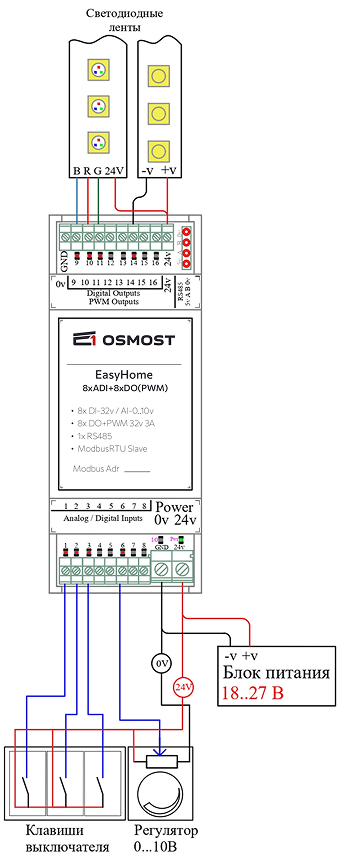

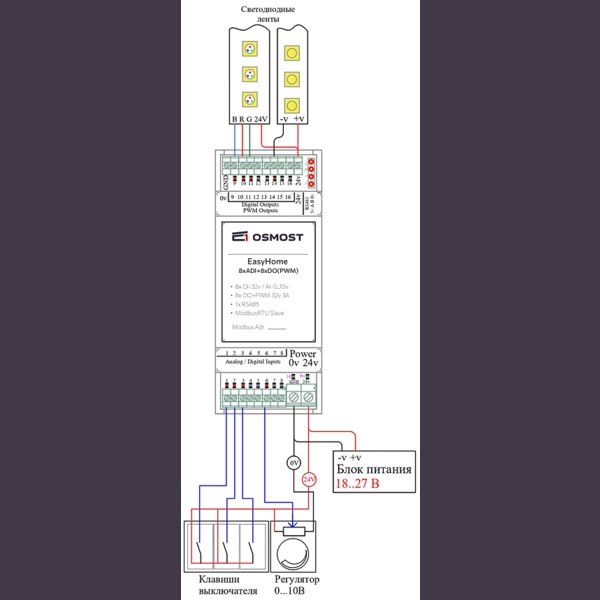

Подключение и монтаж модуля

Связь с контроллером выполняется по RS-485 с протоколом Modbus RTU. Заводские параметры интерфейса: адрес 15, скорость 9600 бит/с и формат 8N1. Поддерживаются широковещательное чтение и запись.

Модуль рассчитан на питание 9-36 В DC, собственное потребление составляет 1 Вт. Для датчиков ADI выведено основное питание 24 В, также предусмотрен встроенный неизолированный источник 5 В, 500 мА с защитой от короткого замыкания.

Основные условия установки:

монтаж на DIN-рейку ТН35/7.5/15, два DIN-места;
работа в закрытом помещении при температуре -10...+40 °C;
влажность до 80% без конденсации.

Покупка и техническая поддержка

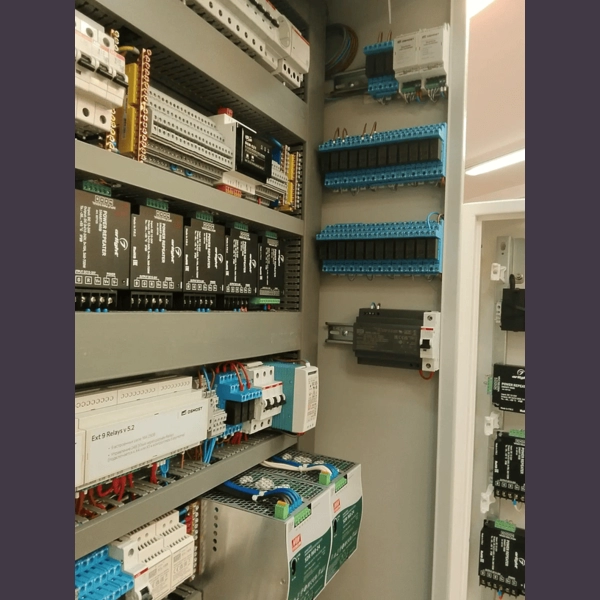

Купить модуль расширения EasyHomeMODUL 8xADI+8xDO можно для нового проекта или расширения действующего умного щита. Чтобы заказать комбинированный модуль расширения, укажите контроллер, число входов и выходов и предполагаемые режимы DO/PWM.

Специалисты Osmost помогают проверить совместимость, схему подключения и параметры Modbus до ввода оборудования в эксплуатацию. Гарантия на устройство составляет 5 лет.

Нажмите, чтобы раскрыть Свернуть текст

Что это за модуль?

Это блок расширения с 8 входами ADI и 8 выходами DO/PWM для систем автоматизации.

Чем он отличается от других моделей?

Он объединяет входные и выходные каналы в одном корпусе, тогда как модели 16xADI и 16xDI предназначены только для входов.

Какое питание требуется?

Рабочее напряжение составляет 9-36 В DC, собственное потребление - 1 Вт.

Как подключается модуль?

Подключение выполняется по RS-485 с протоколом Modbus RTU.

Как понять, что модуль работает?

Светодиоды показывают питание, работу микропроцессора, связь с контроллером и состояние каналов.
