EasyHomeMODUL 16xDI

EasyHomeMODUL 16xDI - модуль дискретных входов для увеличения числа сигналов, которые принимает контроллер. Шестнадцать каналов DI позволяют подключить дополнительные устройства с дискретным состоянием без замены основного ПЛК. Такое оборудование применяют в умном доме, локальном управлении и промышленной автоматизации. Модель предназначена только для входных сигналов: выходов DO или PWM в ней нет.

Связь с контроллером и монтаж

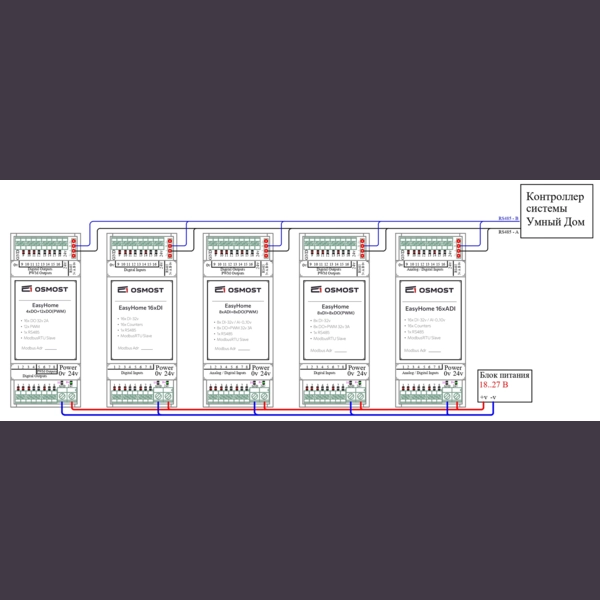

Передача данных выполняется по RS-485 с протоколом Modbus RTU. Настройки по умолчанию: адрес 15, скорость 9600 бит/с, формат 8N1. Устройство поддерживает широковещательное чтение и запись. Рабочее напряжение составляет 9-36 В DC, собственное потребление - 1 Вт. На корпусе предусмотрена индикация питания, работы микропроцессора, связи с контроллером и состояния входов.

Требования к установке:

• монтаж на DIN-рейку ТН35/7.5/15, два DIN-места;
• эксплуатация в закрытом помещении без агрессивных паров и газов;
• температура от -10 до +40 °C;
• влажность до 80% без конденсации.

Где применяется

Модуль используют для расширения системы ввода-вывода, когда контроллеру не хватает дискретных портов. Перед интеграцией в щит составляют перечень сигналов, назначают входы и выбирают уникальный адрес на линии Modbus.

Модель подходит для контроллеров, которым требуется принимать больше дискретных состояний. Конкретные подключаемые устройства и электрические параметры входных сигналов следует сверять со схемой проекта и документацией контроллера.

Покупка и поддержка

Купить модуль расширения EasyHomeMODUL 16xDI можно для новой системы или модернизации действующего умного щита. Также можно купить EasyHome MODUL 16xDI вместе с контроллером и другим оборудованием Osmost. Чтобы заказать блок расширения EasyHome, сообщите модель контроллера, число требуемых входов и условия монтажа. Техническая поддержка поможет проверить схему подключения и параметры Modbus. Гарантия на устройство составляет 5 лет.
