EasyHomeMODUL 8xDI+8xDO(PWM)

Модуль расширения на 8 дискретных входов и 8 дискретных выходов с возможностью ШИМ регулирования. Имеет интерфейс RS485 для управления по протоколу ModbusRTU.

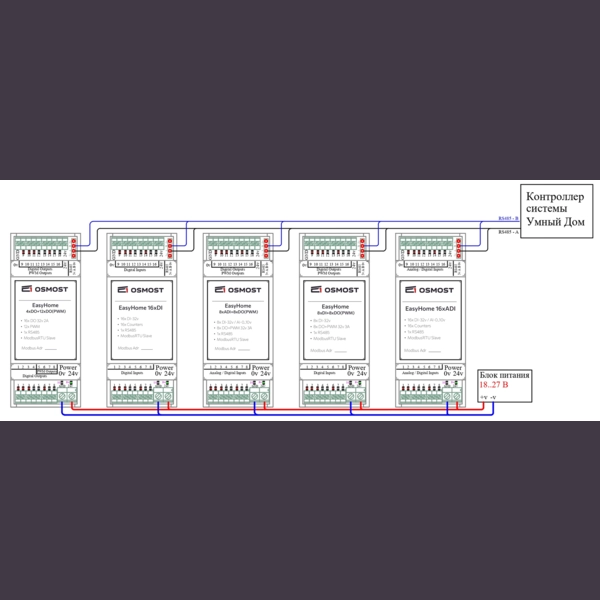

На один контроллер возможно подключение до 10ти модулей расширения.

10 000₽

Основные характеристики

Центр документации

О компании

Первое подключение

Техническая поддержка

Сравнить с другими

Общие сведения

Габариты (ШxВxГ)	36x90x56.5 мм
Вес	60 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (2 DIN места)
Тип защиты	Защита от переполюсовки, защита от статических зарядов.
Индикация	Индикация светодиодами: питание, работа микропроцессора и связь с контроллером, отображение работы входов и выходов.
Гарантийный срок	5 лет

Питание

Основное питание	24 VDC
Рабочее напряжение	9..36 VDC
Потребляемая мощность	1 Вт (собственное потребление)
Встроенные блоки питания	Для питания датчиков ADI выведено основное питание 24 В. Питание модуля от встроенного неизолированного БП: 5 В, 500 мА. Защита от КЗ.

Коммуникация и управление

Интерфейс	RS-485.
Протокол	Modbus RTU (Настройки по умолчанию: Адрес - 15, скорость - 9600, формат данных 8N1). Поддержка широковещательного чтения и записи.

Входы/выходы

DI	8
ADI	—
DO	—
PWM (ШИМ) или DO	8

EasyHomeMODUL 8xDI+8xDO(PWM) - комбинированный модуль расширения для контроллера: восемь дискретных входов DI принимают сигналы, а восемь выходов работают как DO или PWM. Устройство добавляет порты ввода-вывода без замены основного ПЛК.

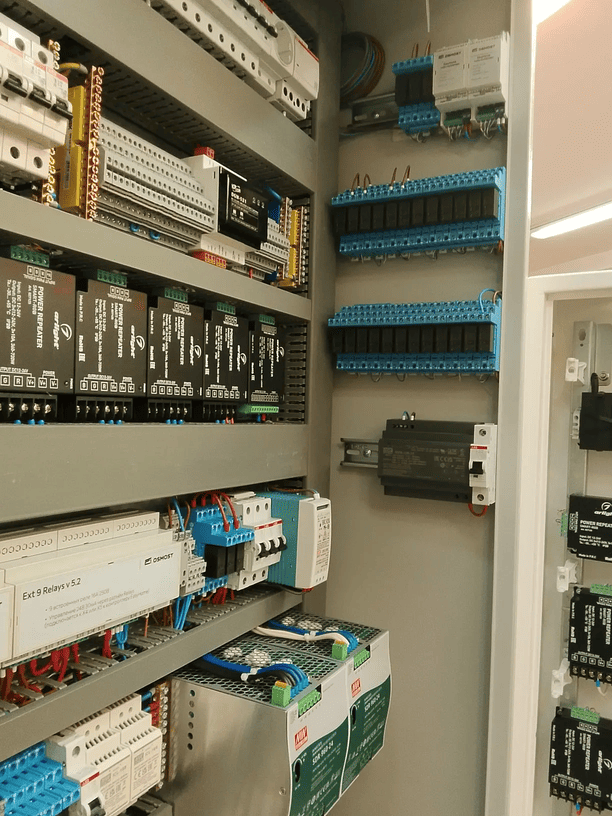

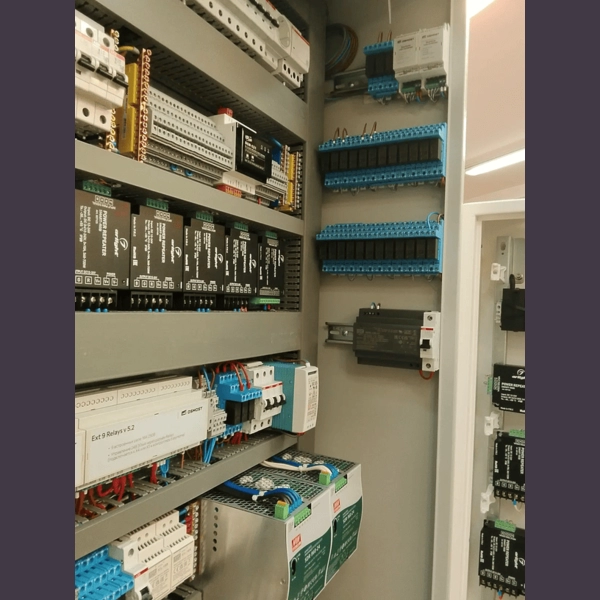

Модель применяют в системах автоматизации, умном доме и распределенном щите. Она подходит для проекта, в котором одновременно нужны дополнительные дискретные входы и каналы управления, включая режим ШИМ.

Интерфейс и условия эксплуатации

Обмен с контроллером идет по интерфейсу RS-485 и протоколу Modbus RTU. Настройки по умолчанию: адрес 15, скорость 9600 бит/с, формат 8N1. Модуль поддерживает широковещательное чтение и запись. Рабочее напряжение составляет 9-36 В DC, собственное потребление - 1 Вт. Корпус занимает два места на DIN-рейке, а светодиоды показывают питание, связь, работу микропроцессора и состояние входов и выходов.

Для монтажа нужно соблюдать следующие условия:

закрытое помещение без агрессивных паров и газов;
температура от -10 до +40 °C;
влажность до 80% без конденсации.

Заказ и поддержка EasyHomeMODUL

Купить модуль расширения EasyHomeMODUL 8xDI+8xDO можно для новой системы или увеличения числа каналов действующего контроллера. Также можно купить EasyHome MODUL 8xDI+8xDO в составе комплекта оборудования для интеграции в щит. Чтобы заказать блок расширения EasyHome, сообщите модель контроллера и назначение каждого канала. Техническая поддержка Osmost поможет сверить схему подключения, адрес Modbus и режимы выходов. Гарантия на устройство составляет 5 лет.

Нажмите, чтобы раскрыть Свернуть текст

Что это за модуль?

Это модуль с 8 дискретными входами и 8 выходами DO/PWM для расширения контроллера.

Чем он отличается от 8хADI+8xDO(PWM)?

Основное отличие заключается во входах. EasyHomeMODUL 8xDI+8xDO(PWM) оснащён восемью дискретными входами для сигналов типа «включено/выключено». У модели 8xADI+8xDO(PWM) установлены восемь аналогово-дискретных входов, которые могут принимать как дискретные сигналы, так и аналоговые показания датчиков. Выходная часть у моделей одинаковая: восемь каналов, каждый из которых можно использовать как DO или PWM. Модель 8xDI выбирают, если нужны только дискретные входы, а 8xADI подходит для систем с аналоговыми датчиками.

Какие режимы поддерживают выходы?

Восемь выходов могут работать как DO или PWM.

Какое питание требуется?

Рабочее напряжение составляет 9-36 В DC, собственное потребление - 1 Вт.

Как подключается модуль?

Для связи используется RS-485 с протоколом Modbus RTU.

Как проверить работу?

Состояние питания, связи, входов и выходов отображают светодиоды на корпусе.

Какая гарантия действует?

Гарантийный срок составляет 5 лет.
