EasyHomeMODUL 4xDO+12xDO(PWM)

Компактное устройство для увеличения числа выходов контроллера и ШИМ-регулирования совместимых низковольтных нагрузок.

16 Дискретных выходов, из них 12 с возможностью ШИМ регулирования
DO 48В 3А 16 каналов
PWM 48В 3А 12 каналов
Питание 24 В

10 000₽

Основные характеристики

Центр документации

О компании

Первое подключение

Техническая поддержка

Сравнить с другими

Общие сведения

Габариты (ШxВxГ)	36x90x56.5 мм
Вес	-
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (2 DIN места)
Тип защиты	Защита от переполюсовки, защита от статических зарядов.
Индикация	Индикация светодиодами: питание, работа микропроцессора и связь с контроллером, отображение работы входов и выходов.
Гарантийный срок	5 лет

Питание

Основное питание	24 VDC
Рабочее напряжение	9..36 VDC
Потребляемая мощность	1 Вт (собственное потребление)
Встроенные блоки питания	Для питания датчиков ADI выведено основное питание 24 В. Питание модуля от встроенного неизолированного БП: 5 В, 500 мА. Защита от КЗ.

Коммуникация и управление

Интерфейс	RS-485.
Протокол	Modbus RTU (Настройки по умолчанию: Адрес - 15, скорость - 9600, формат данных 8N1). Поддержка широковещательного чтения и записи.

Входы/выходы

DI	—
ADI	—
DO	4
PWM (ШИМ) или DO	12

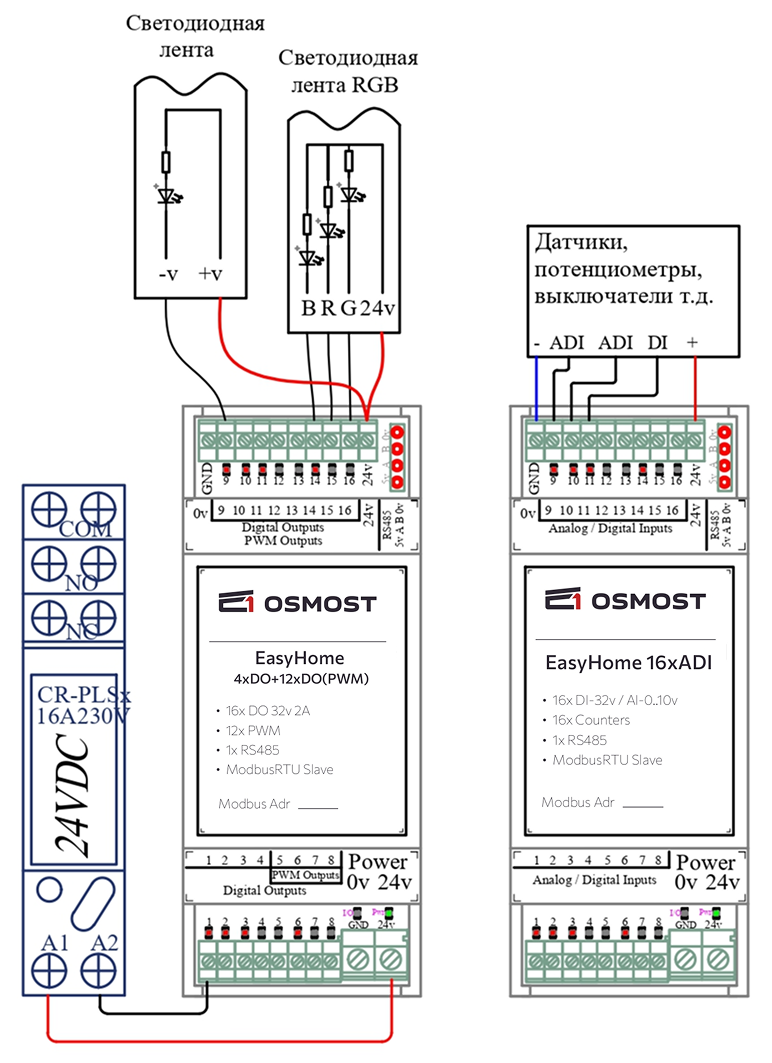

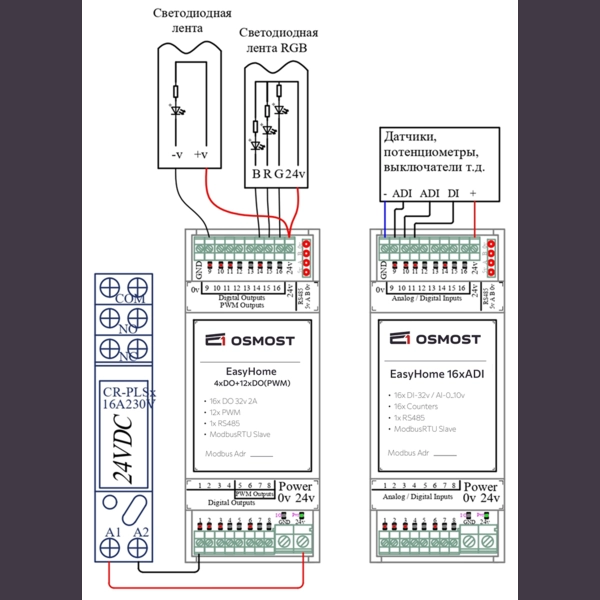

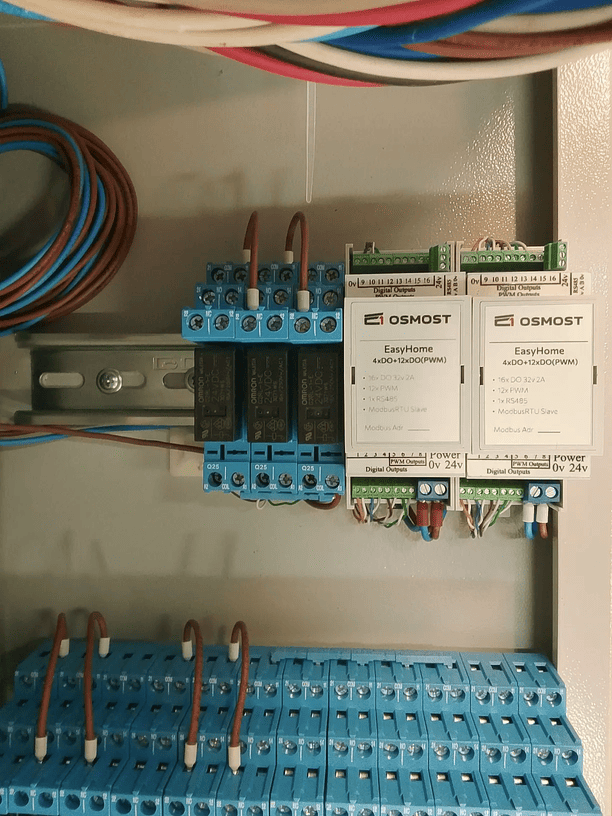

Модуль расширения EasyHomeMODUL 4xDO+12xDO(PWM) предоставляет 16 дискретных каналов DO. Четыре работают как обычные выходы, еще двенадцать можно настроить в режиме DO или PWM. Каналы рассчитаны на напряжение до 48 В и ток до 3 А. ШИМ-регулирование подходит для плавного управления светодиодным освещением.

Ключевые особенности

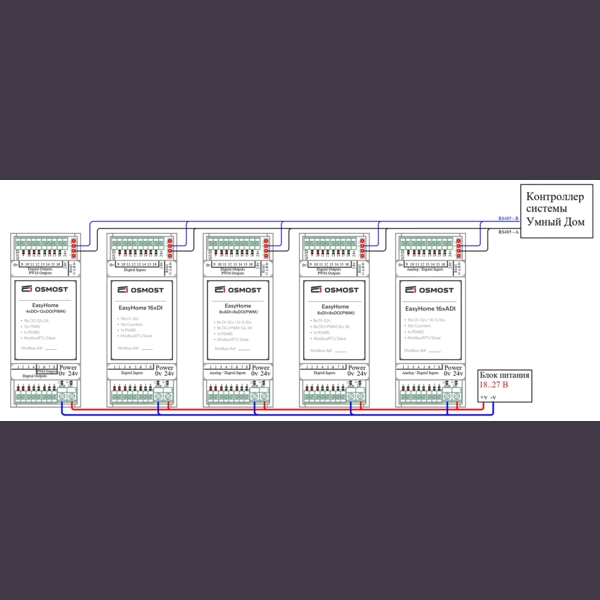

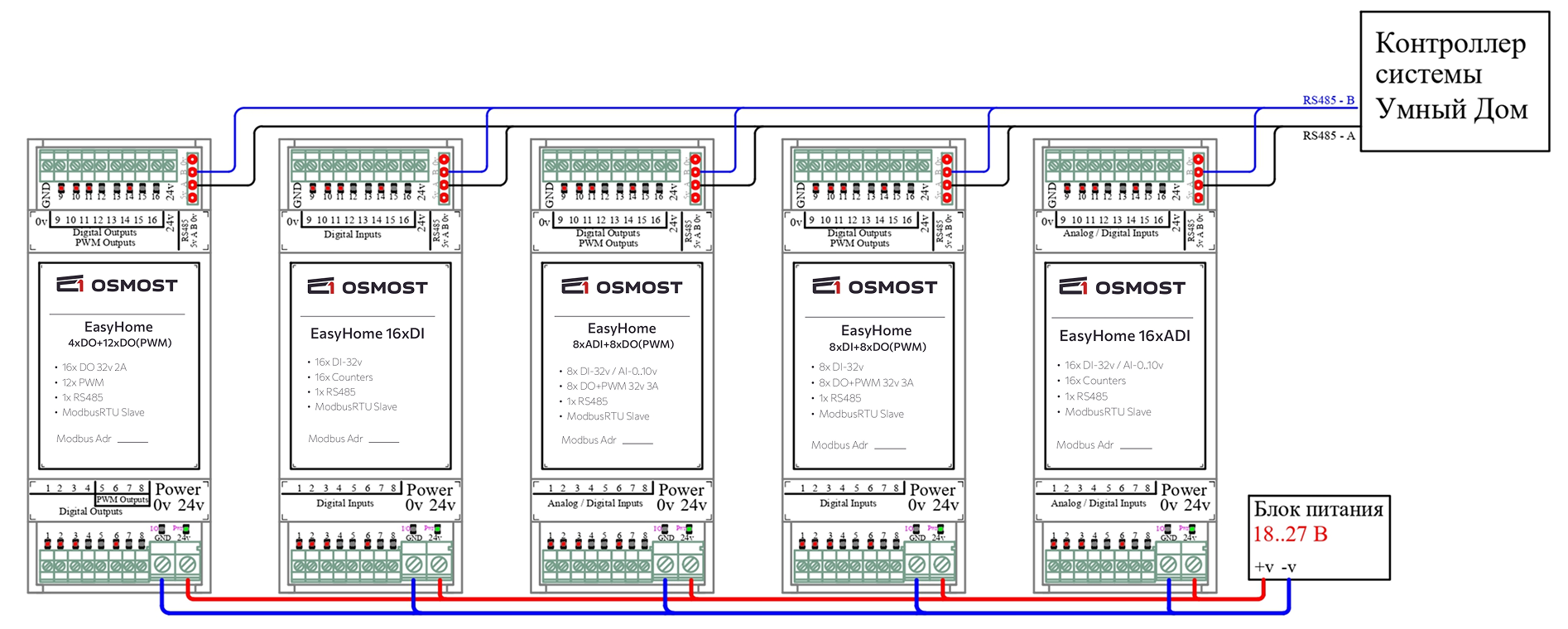

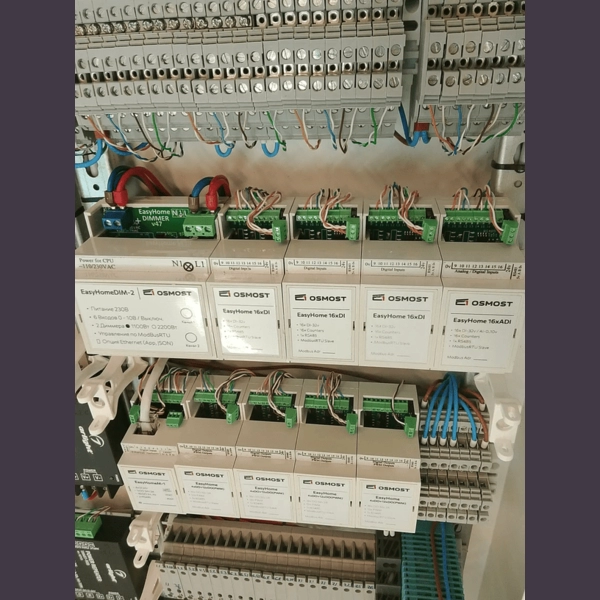

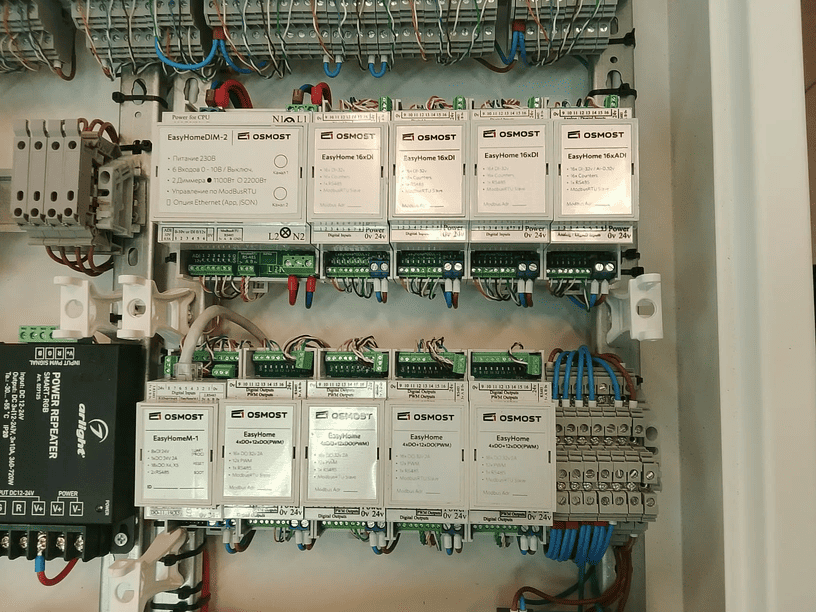

Модуль расширения портов ввода/вывода связывается с контроллером через интерфейс RS-485 и протокол Modbus RTU. Заводские параметры: адрес 15, скорость 9600 бод, формат 8N1. Доступно широковещательное чтение и запись. К одному контроллеру подключается до десяти устройств EasyHomeMODUL.

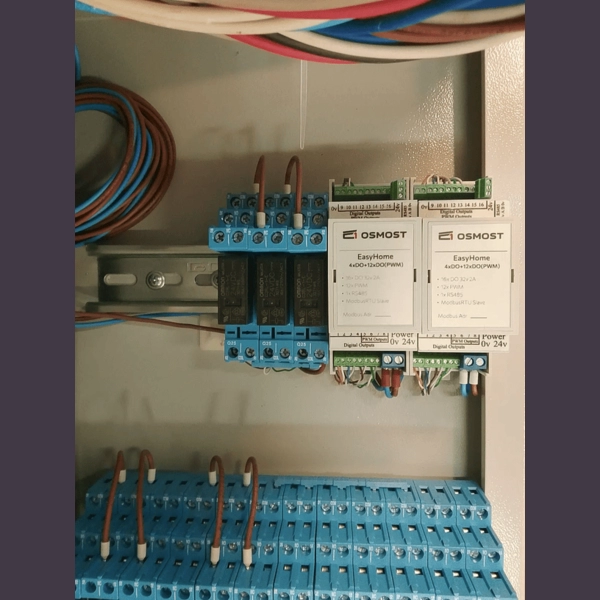

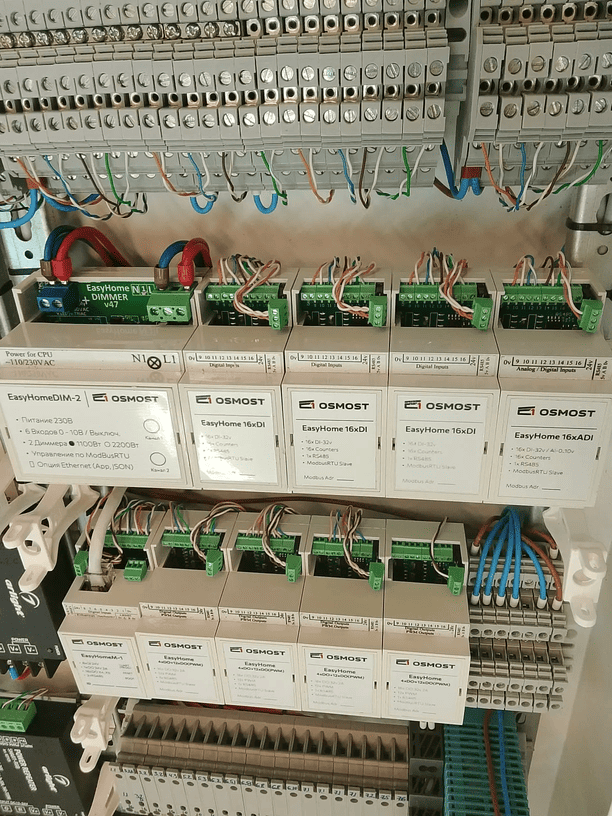

Модуль расширения для ПЛК питается от 24 VDC. Рабочий диапазон составляет 9–36 VDC, собственное потребление — 1 Вт. Корпус на два DIN-модуля устанавливается на рейку ТН35/7.5/15. Светодиоды показывают питание, работу микропроцессора, связь и состояние выходов. Предусмотрена защита от переполюсовки и статических зарядов.

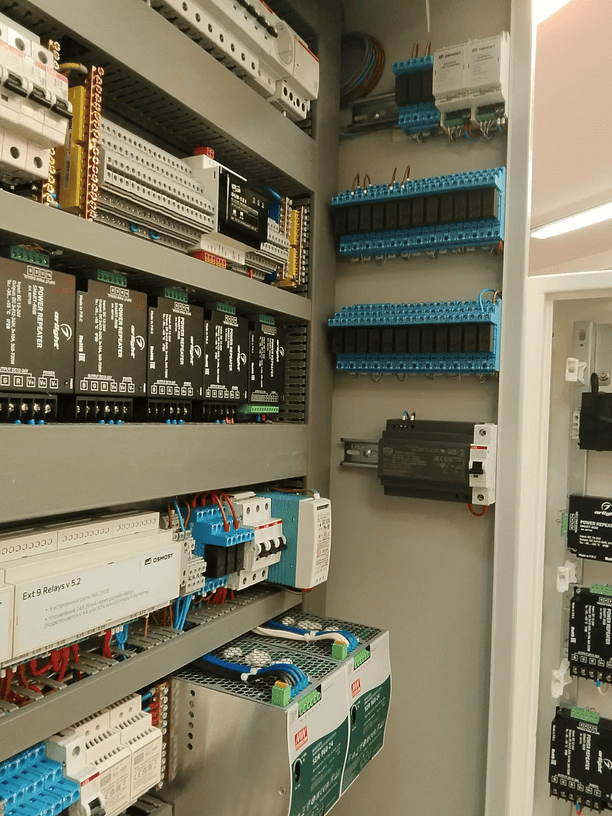

Применение и заказ

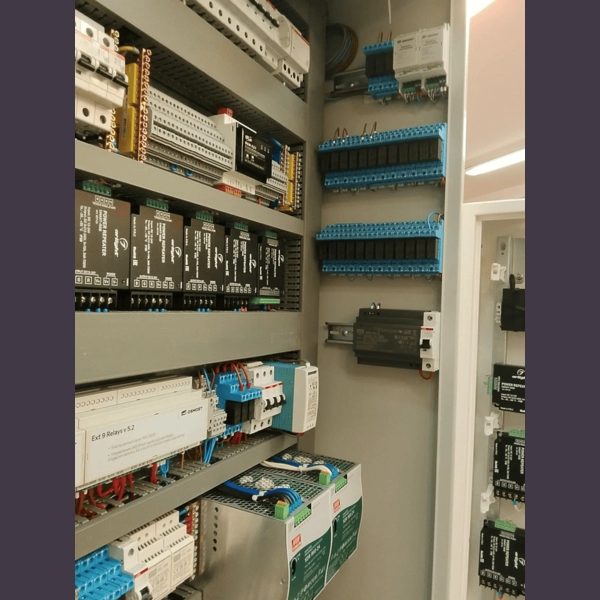

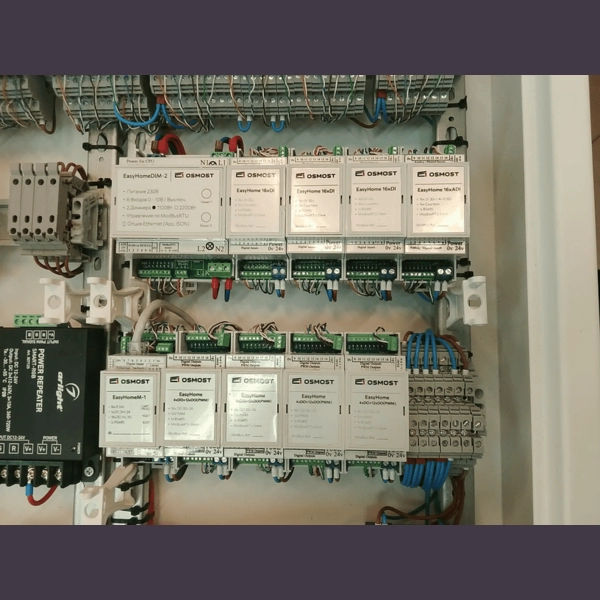

Этот модуль расширения контроллера применяют в домашней, коммерческой и промышленной автоматизации. Устройство работает в закрытых помещениях при температуре от −10 до +40 °C и влажности до 80% без конденсации. Гарантия производителя — 5 лет. В Osmost можно купить модуль расширения в розницу или заказать оптом.

Нажмите, чтобы раскрыть Свернуть текст

Сколько выходов доступно в модуле?

Всего предусмотрено 16 дискретных выходов: четыре DO и двенадцать каналов, которые работают как DO или PWM.

Сколько модулей можно подключить к контроллеру?

Через RS-485 к одному контроллеру можно подключить до десяти модулей EasyHomeMODUL.
