EasyHomePLC 9 Relay

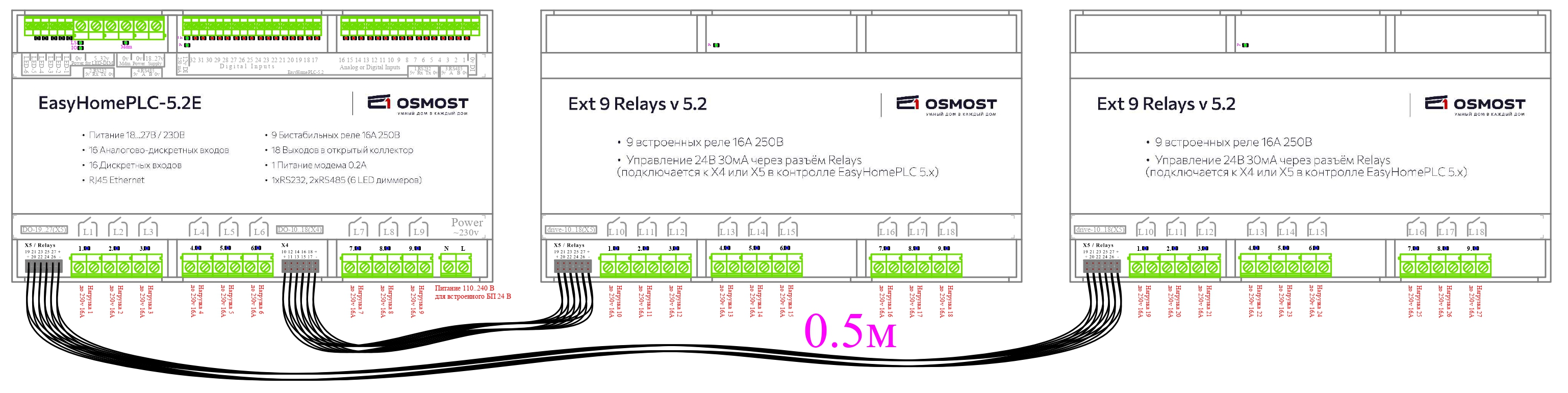

Дополнительный релейный блок на 9 реле 230 В, 16 А. Подключается на отдельный клеммный блок в разъёмы Х4 и Х5 на контроллерах EasyHome PLC 5.2Е и EasyHomeM-1.

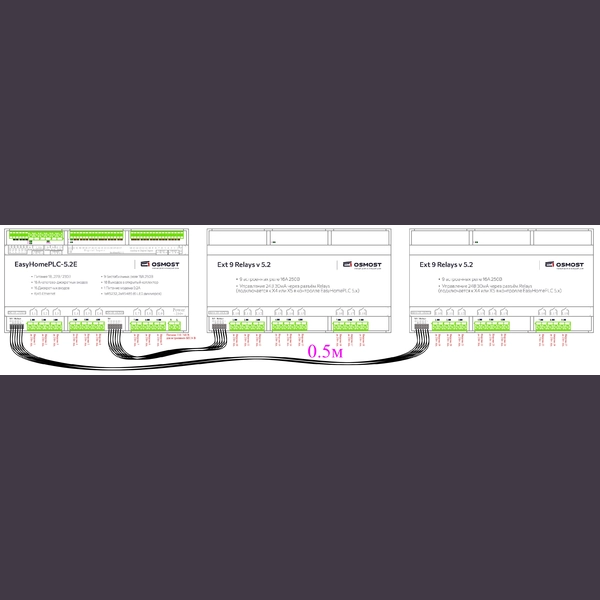

На один контроллер возможно подключение до 2х модулей расширения.

23 000₽

Основные характеристики

Центр документации

О компании

Первое подключение

Техническая поддержка

Сравнить с другими

Общие сведения

Габариты (ШxВxГ)	159.5x90x56.5 мм
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (9 DIN мест)
Индикация	Индикация светодиодами: подключение к контроллеру и вкл/выкл реле.
Управление	Управляющие сигналы от контроллера (24 В, 30 мА)
Комплектация	Провод для подключения к гнезду Х4 и Х5 контроллеров EasyHomePLC и EasyHomeM длиной 50 см.
Гарантийный срок	5 лет

Питание

Основное питание	Не требуется
Потребляемая мощность	до 6,5 Вт (30 мА на каждое реле)

Входы / Выходы

Выходы DO

9 выходов: Cиловые моностабильные реле (250 В, 16 А) с гальванической развязкой.

Для чего нужен EasyHomePLC 9 Relay

EasyHomePLC 9 Relay - релейный модуль с девятью силовыми моностабильными реле. Каждый выход рассчитан на коммутацию до 250 В и 16 А и имеет гальваническую развязку. Устройство расширяет число релейных каналов контроллера. Модуль расширения реле получает управляющие сигналы от контроллера: 24 В, 30 мА. Отдельное основное питание не требуется. Потребляемая мощность составляет до 6,5 Вт, по 30 мА на каждое реле.

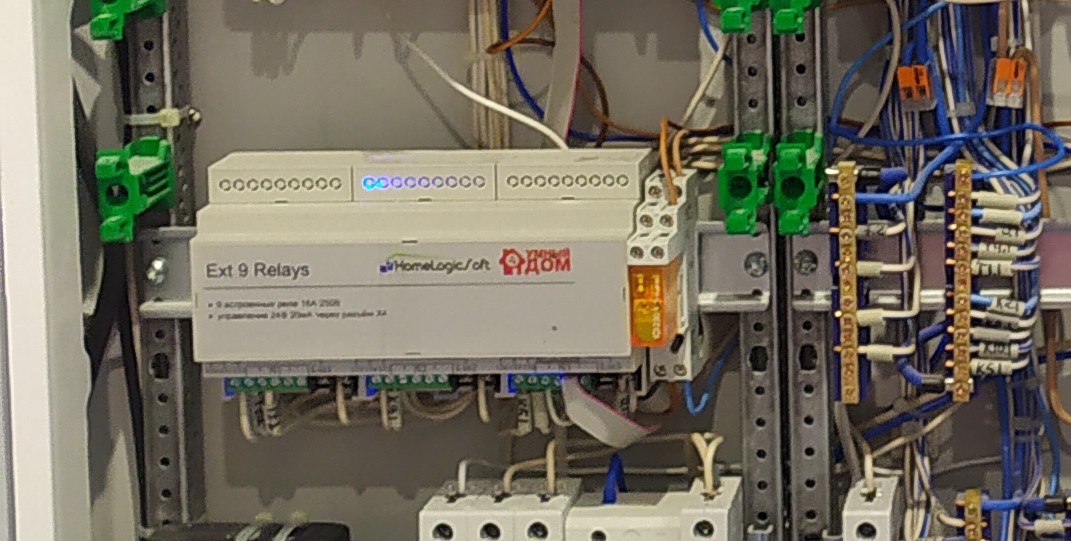

Подключение и установка релейного модуля

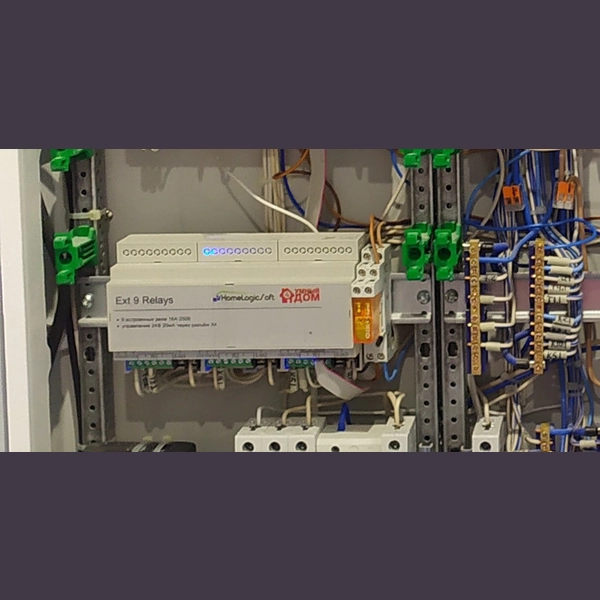

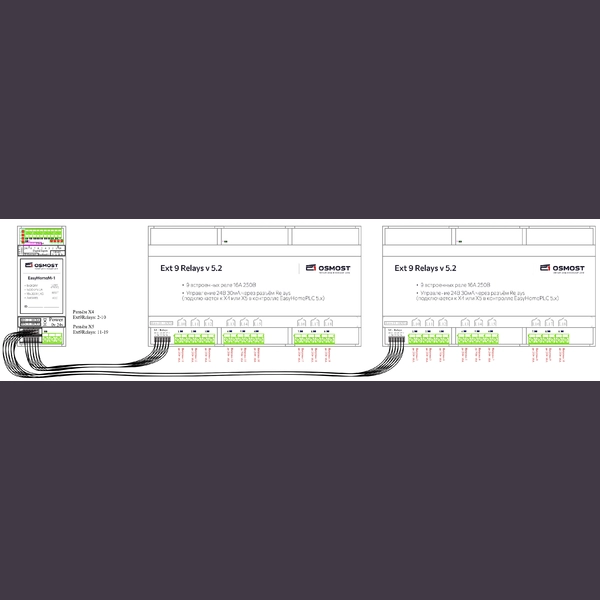

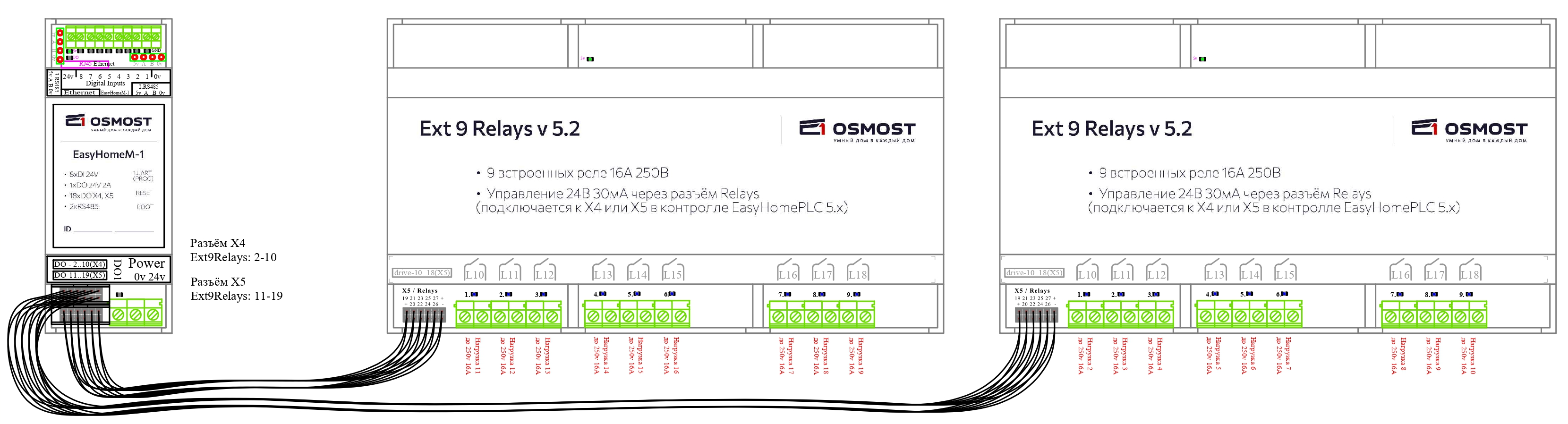

В комплект входит провод длиной 50 см для подключения к разъемам X4 и X5 контроллеров EasyHomePLC и EasyHomeM. Индикация показывает соединение с контроллером и включение или выключение каждого реле. Корпус устанавливают на DIN-рейку ТН35/7.5/15; он занимает девять DIN-мест. Модуль рассчитан на работу в закрытых помещениях без агрессивных паров и газов при температуре -10...+40 °C и влажности до 80% без конденсации.

Перед подключением проверяют следующие данные:

назначение каждого из девяти выходов;
напряжение и ток подключаемой нагрузки;
наличие места для девяти модулей на DIN-рейке.

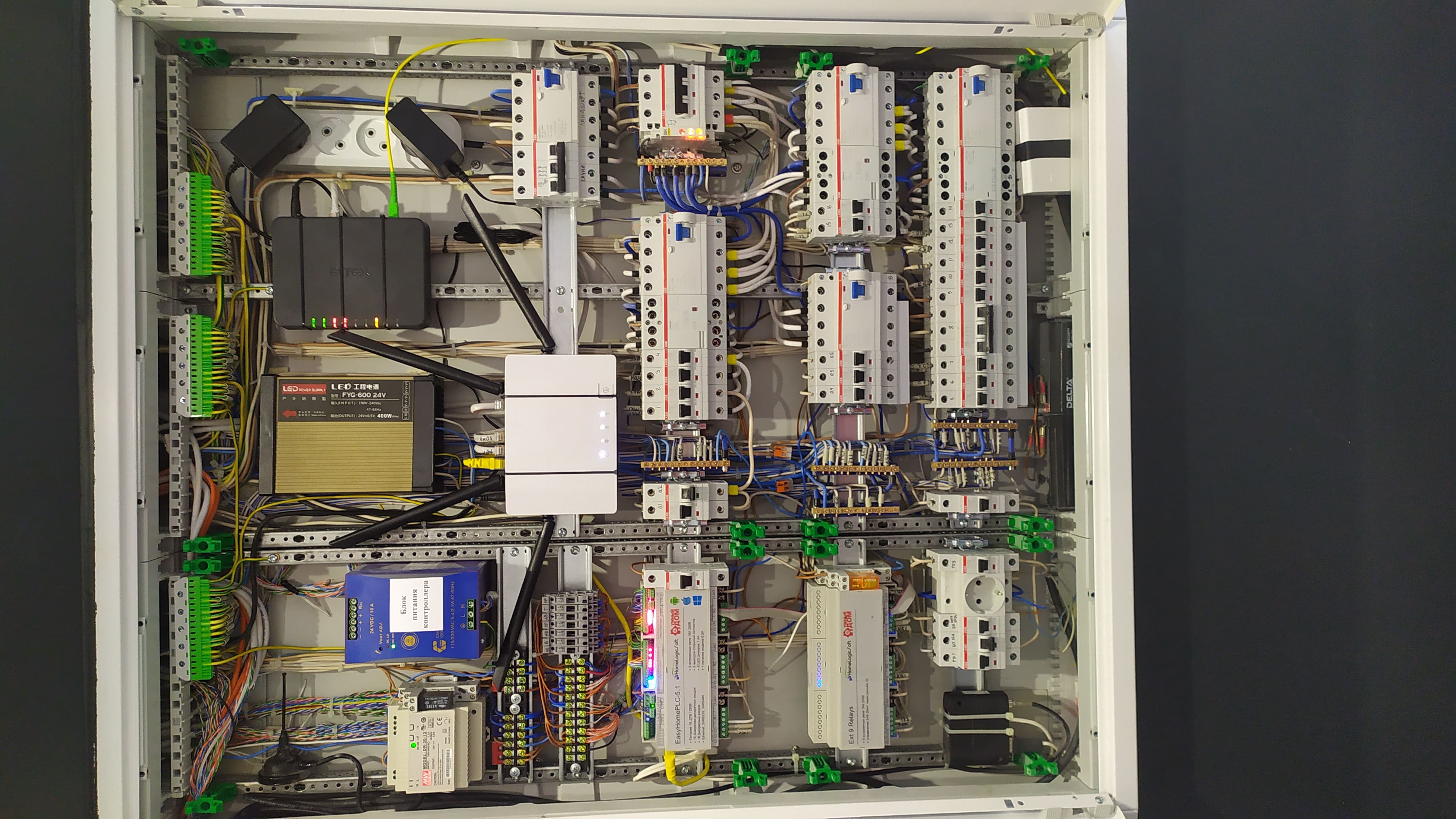

Применение EasyHomePLC 9 Relay

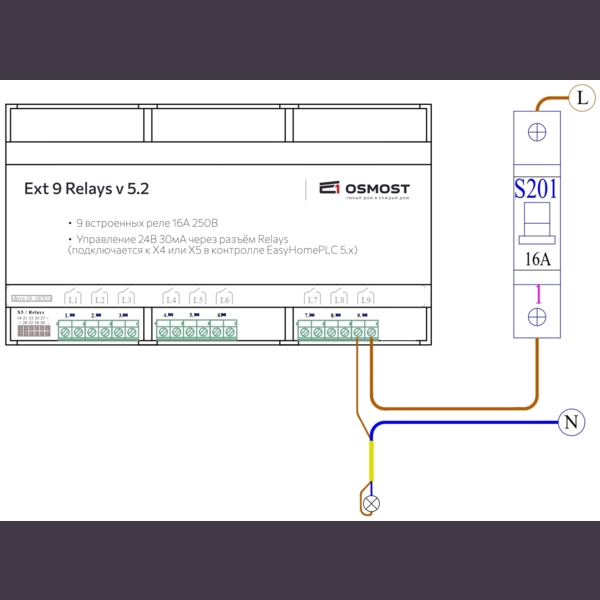

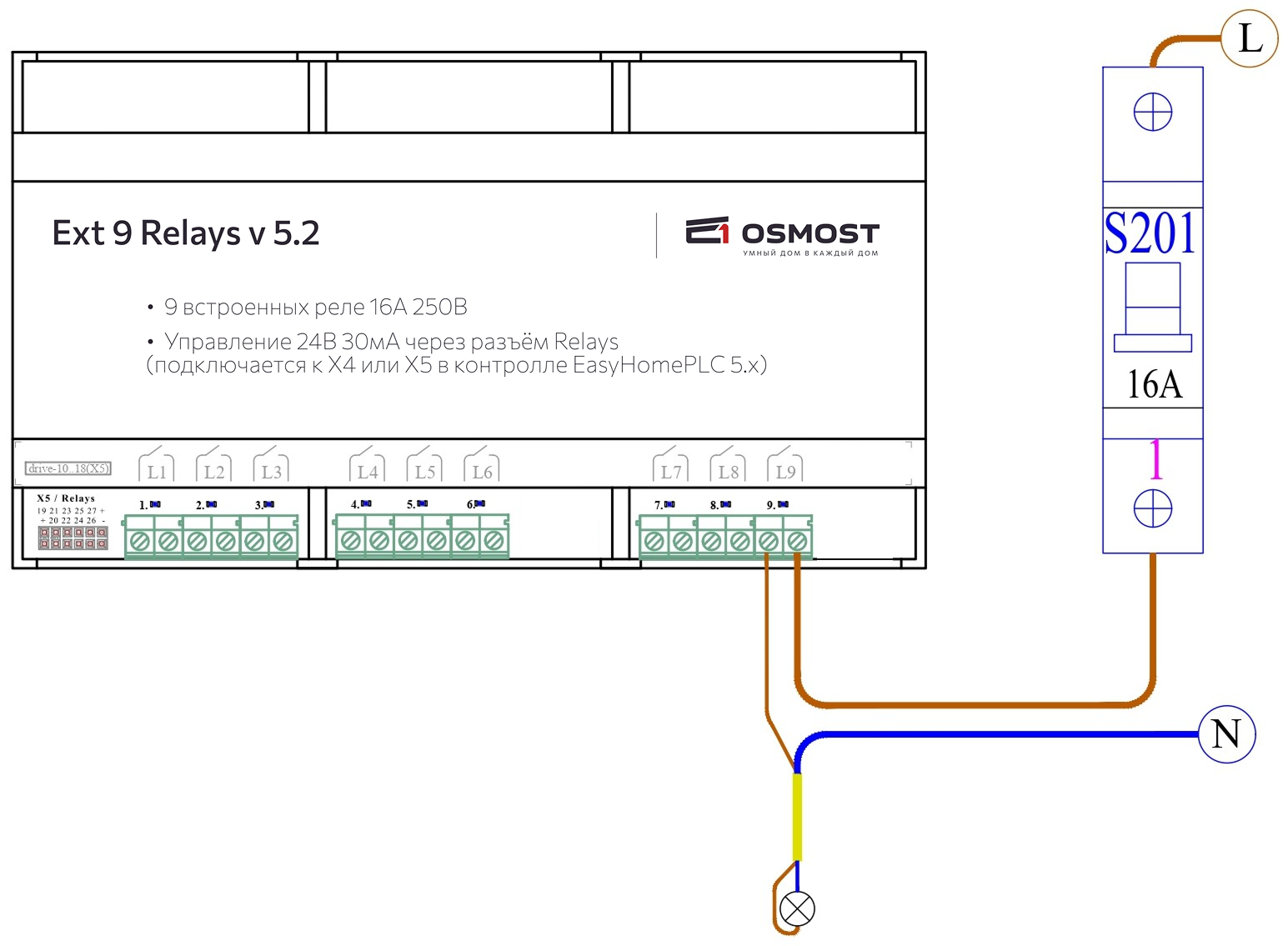

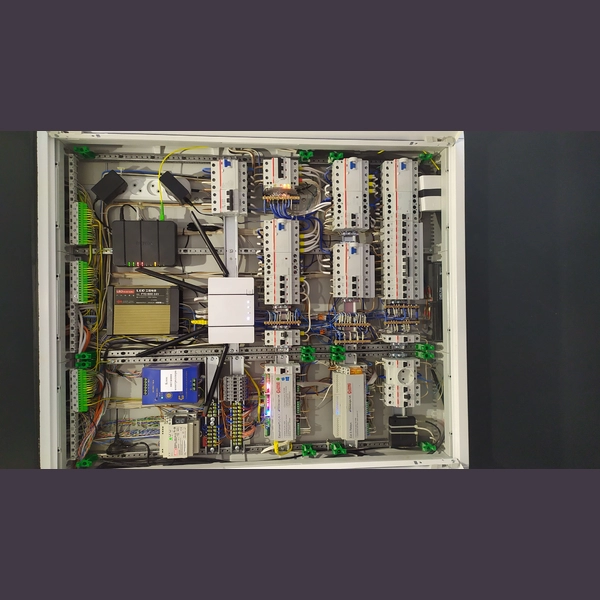

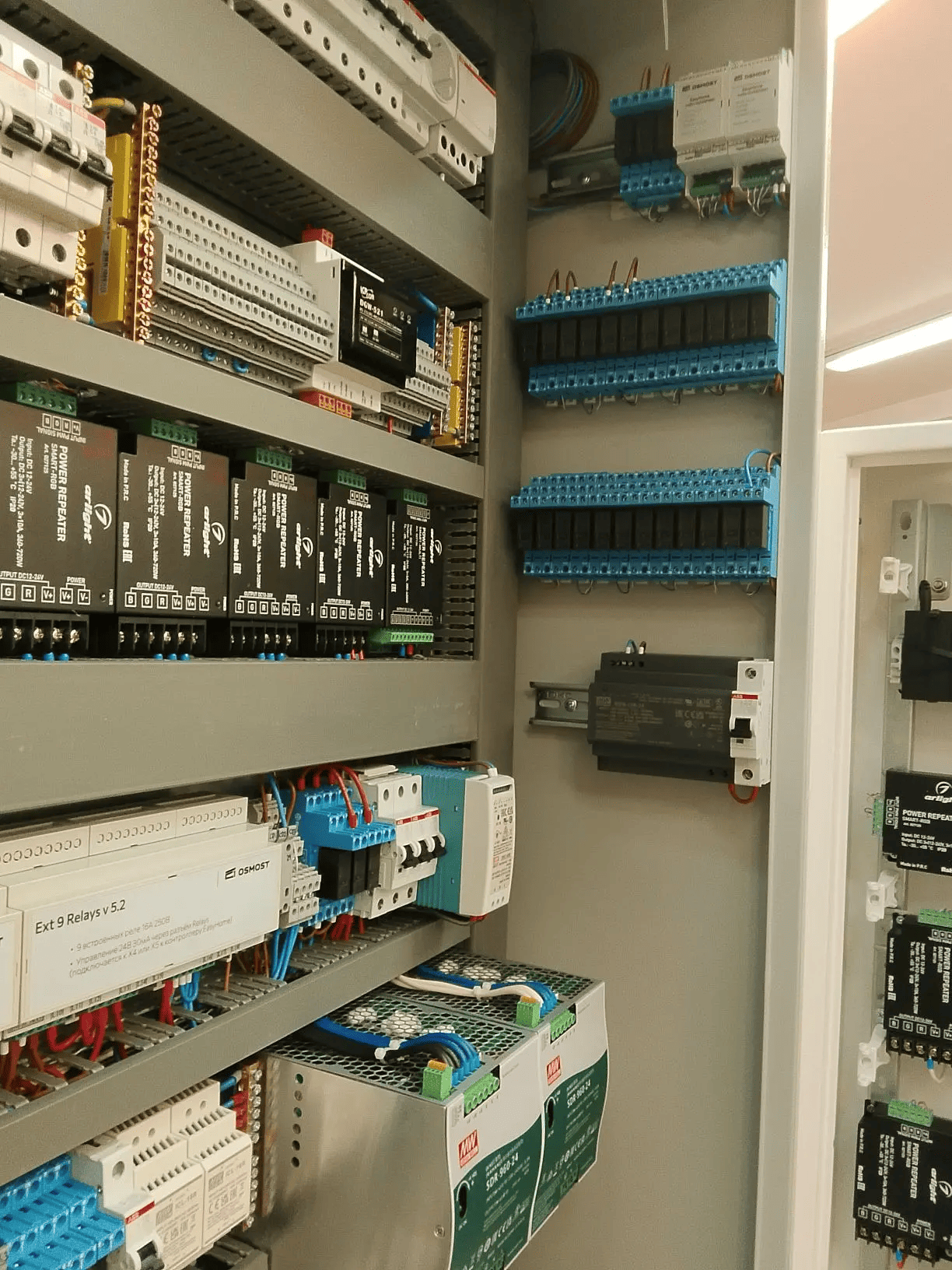

Релейный блок используют в системах автоматизации и умного дома для коммутации нагрузок по командам контроллера. Фактическая схема зависит от оборудования проекта, поэтому защиту цепей и допустимые параметры нагрузки определяют до монтажа.

EasyHomePLC 9 Relay отличается от модулей ввода-вывода тем, что содержит силовые реле и подключается к контроллеру комплектным кабелем. Для него не заявлен интерфейс RS-485 Modbus RTU, поэтому параметры цифровой шины в текст не включены.

Как заказать EasyHomePLC 9 Relay

Купить модуль реле EasyHome PLC 9 Relay можно отдельно или в составе комплекта для умного щита. Если требуется купить реле EasyHome PLC для конкретного объекта, заранее подготовьте перечень нагрузок и модель контроллера.

Чтобы заказать модуль расширения EasyHomePLC 9 Relay, сообщите специалистам Osmost параметры подключаемых цепей и место установки. Техническая поддержка поможет проверить совместимость и схему соединения. Гарантия на устройство составляет 5 лет.

Нажмите, чтобы раскрыть Свернуть текст

Что это за модуль?

Это блок из девяти силовых моностабильных реле для контроллеров EasyHomePLC и EasyHomeM.

Какая нагрузка допустима?

Каждое реле рассчитано на коммутацию до 250 В и 16 А.

Нужно ли отдельное питание?

Нет. Основное питание модулю не требуется; управляющий сигнал от контроллера - 24 В, 30 мА.

Как подключается модуль?

В комплекте есть кабель 50 см для разъемов X4 и X5 контроллера.

Как понять, что реле работает?

Светодиоды показывают подключение к контроллеру и состояние каждого реле.

Сколько места занимает корпус?
