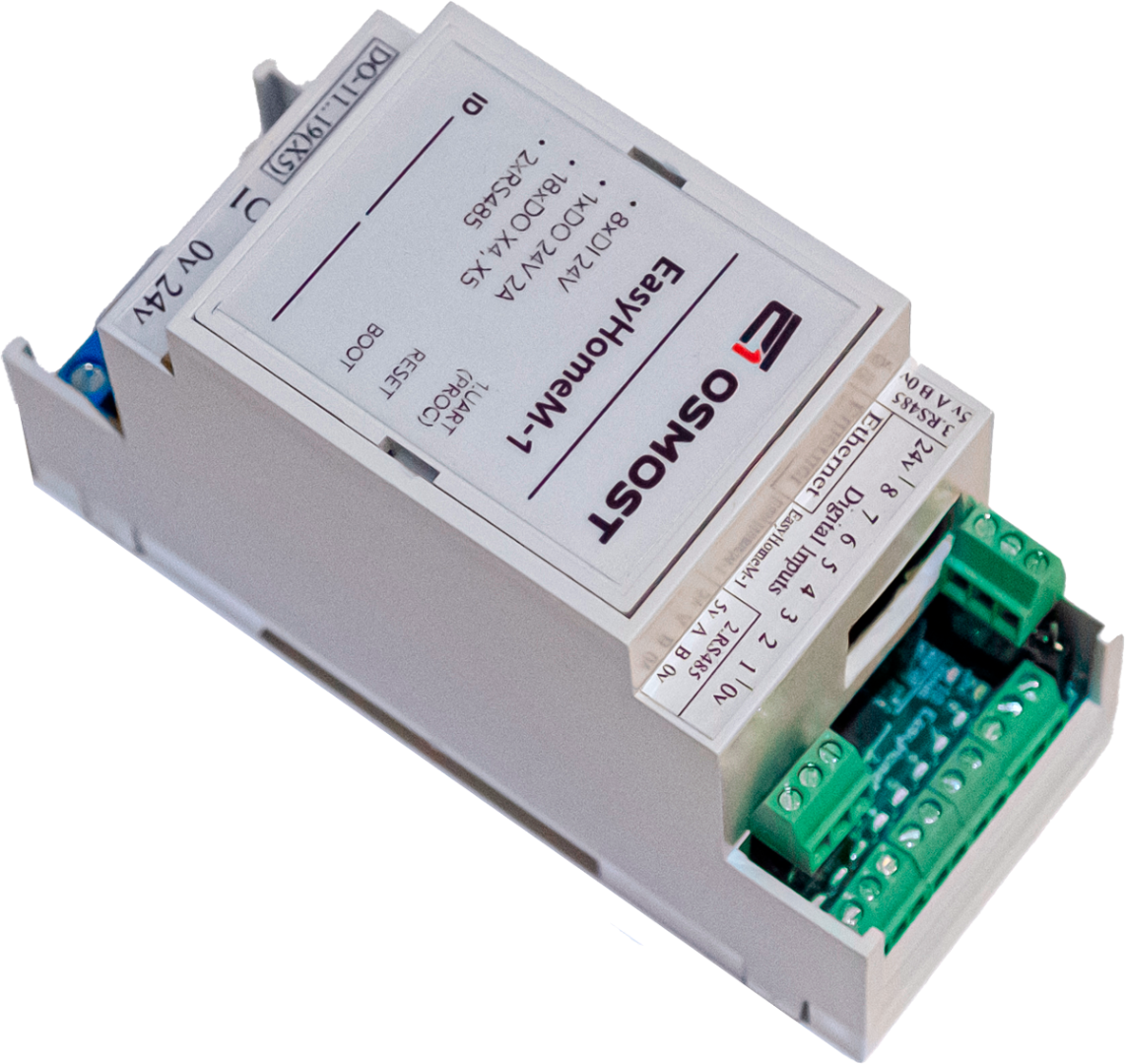

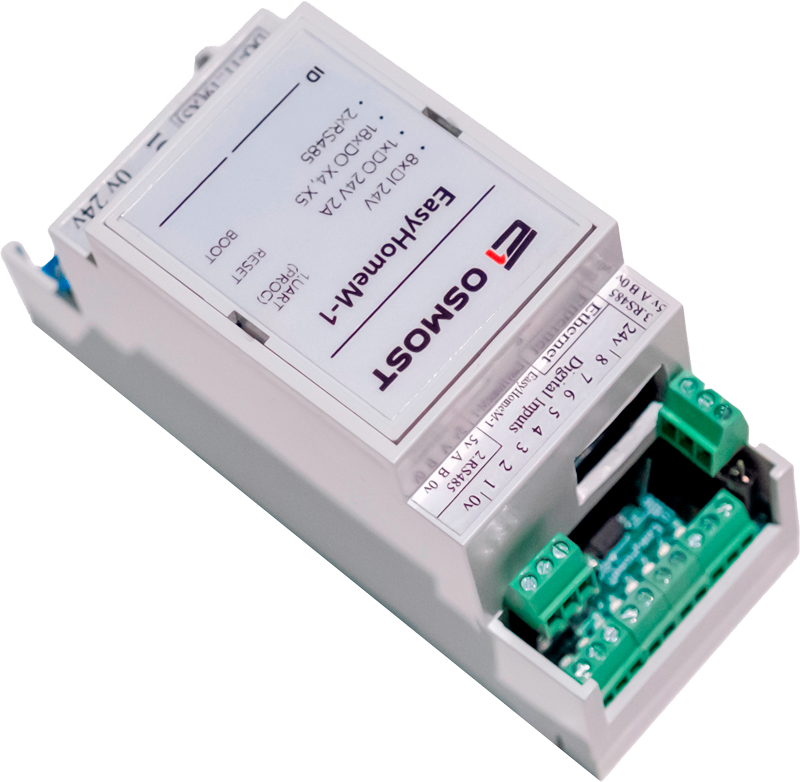

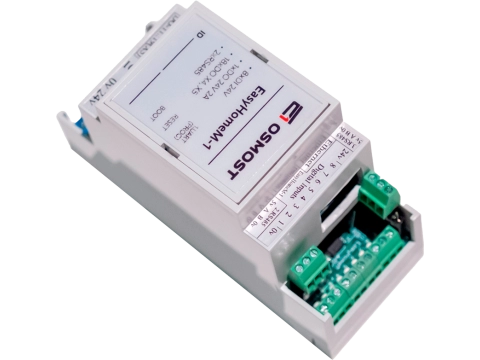

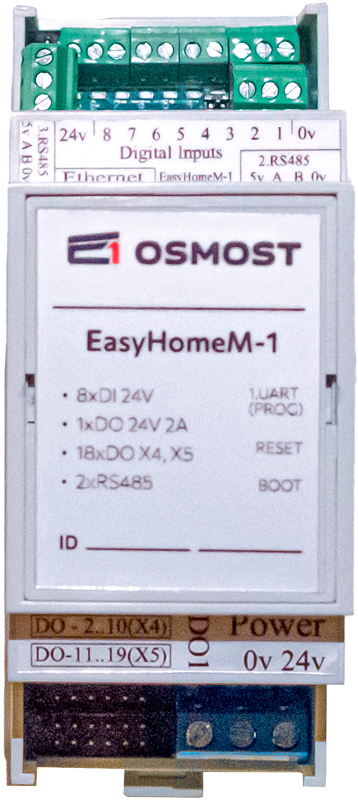

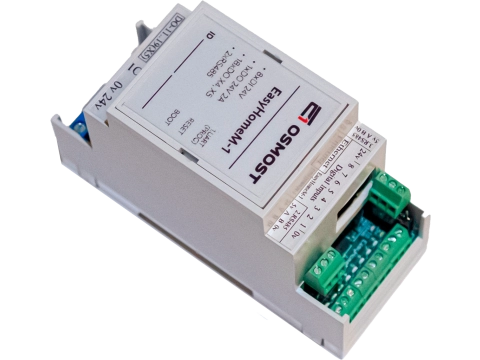

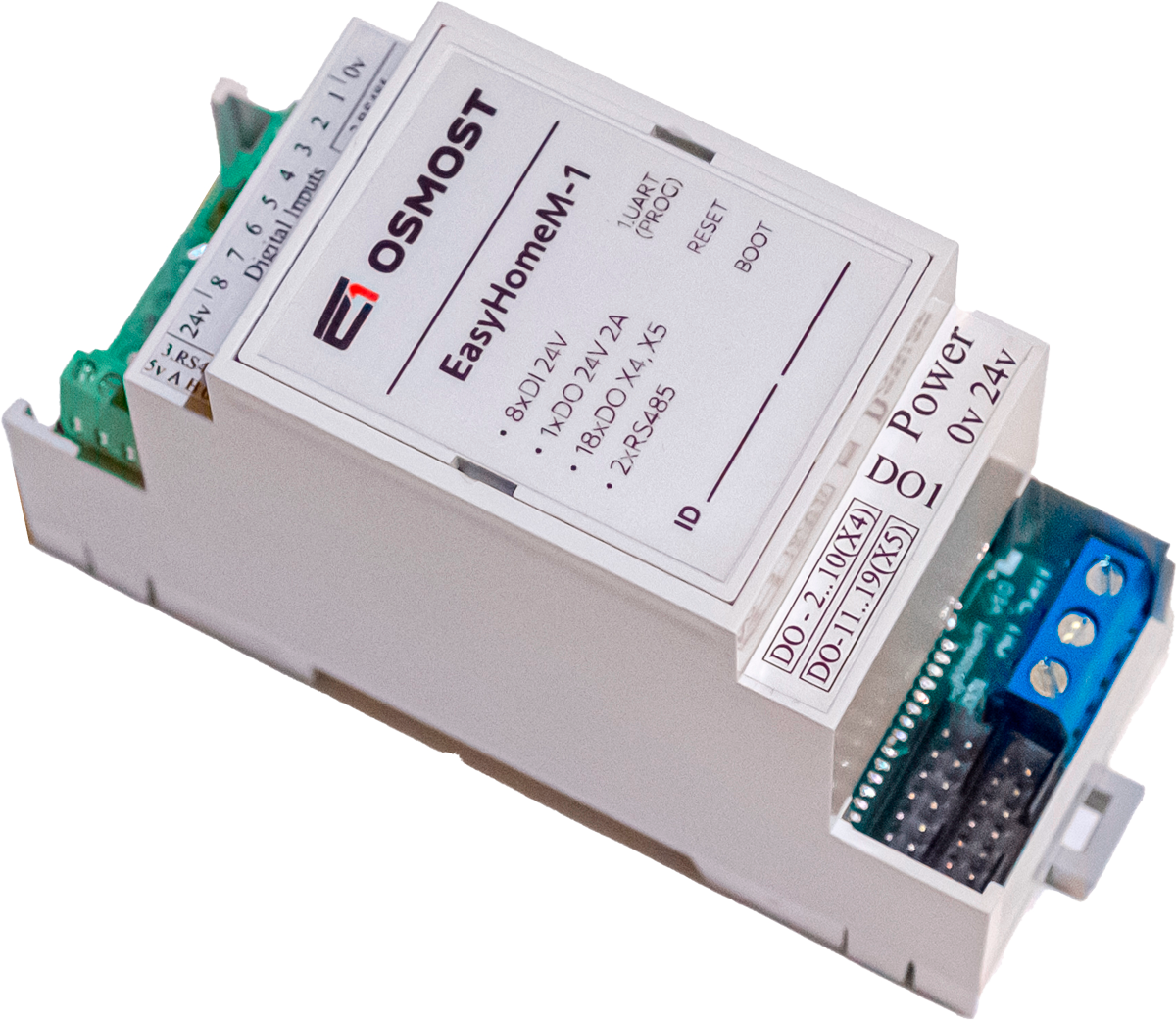

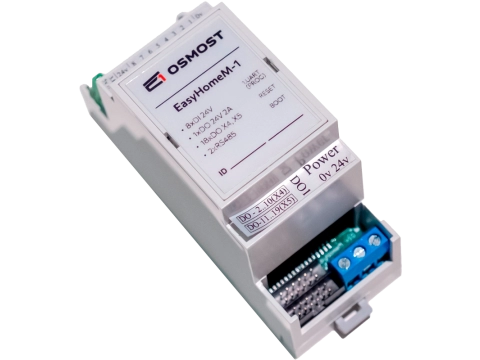

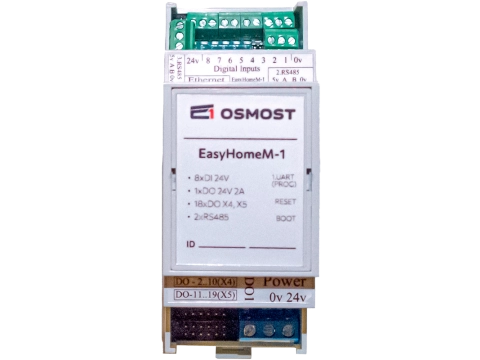

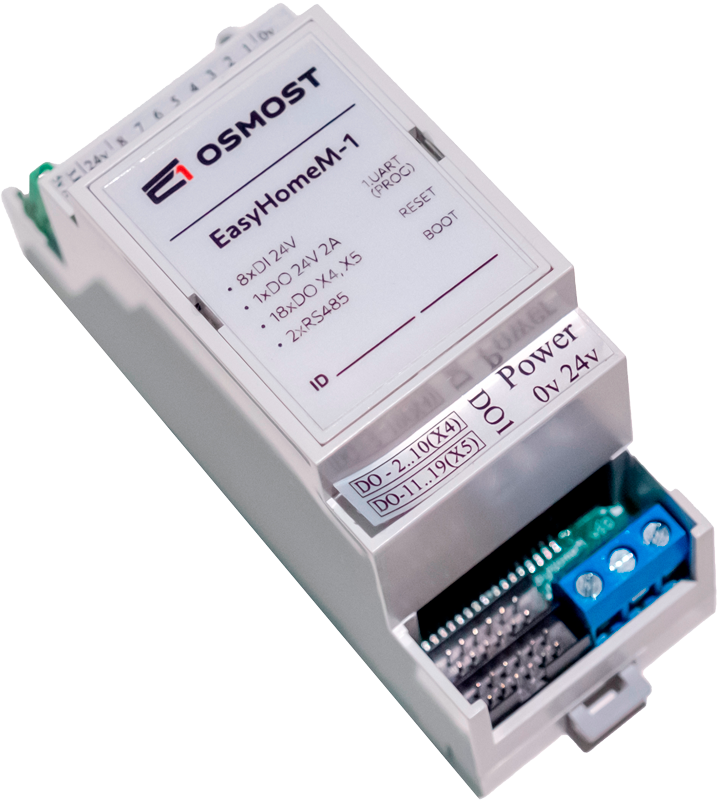

Контроллер EasyHomeM-1
- Центральный процессор: Espressif (Китай)
- Два порта RS485 Два порта RS485 (можно подключать гирлянду датчиков Т или модулей и использовать остальные драйверы )
Входы DI — 8шт с питианием 24В
Выходы DO — 19шт: разъёмы для блоков 9ти реле — 2шт, + 1 транзисторный на клемме (для питания модема или внешнего реле)
14 900₽
Основные характеристики
Общие сведения
| Процессор | ESP32-DOWDx (Espressif) 160МГц |
| Объем оперативной памяти | 325 KB |
| Объем энергонезависимой памяти | 4 MB |
| Работа быстрых функций (Сглаживание диммирования, Счётчики по DI, коммуникация) | 20Гц |
| RTC | Без поддержки работы при отсутствии питания. Часы синхронизируются автоматически через интернет при включении системы, далее, при работе, часы синхронизируются раз в сутки. |

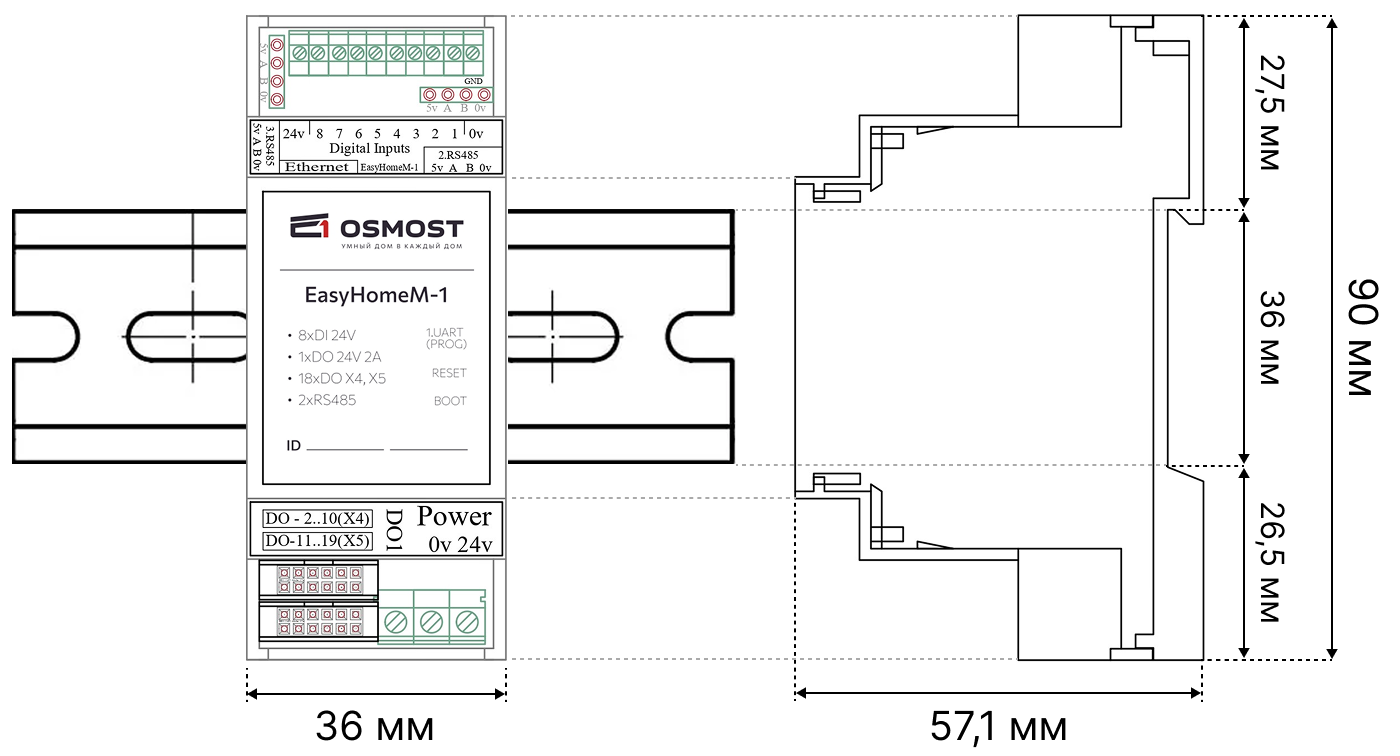

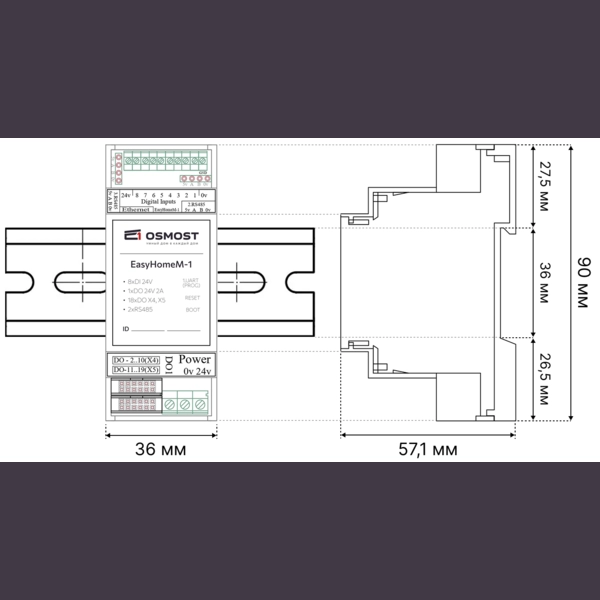

| Габариты (ШxВxГ) | 36x90x56.5 |
| Вес | 90 г. |
| Условия эксплуатации | Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации). |
| Установка | На DIN-рейку ТН35/7.5/15 (2 DIN места) |
Питание

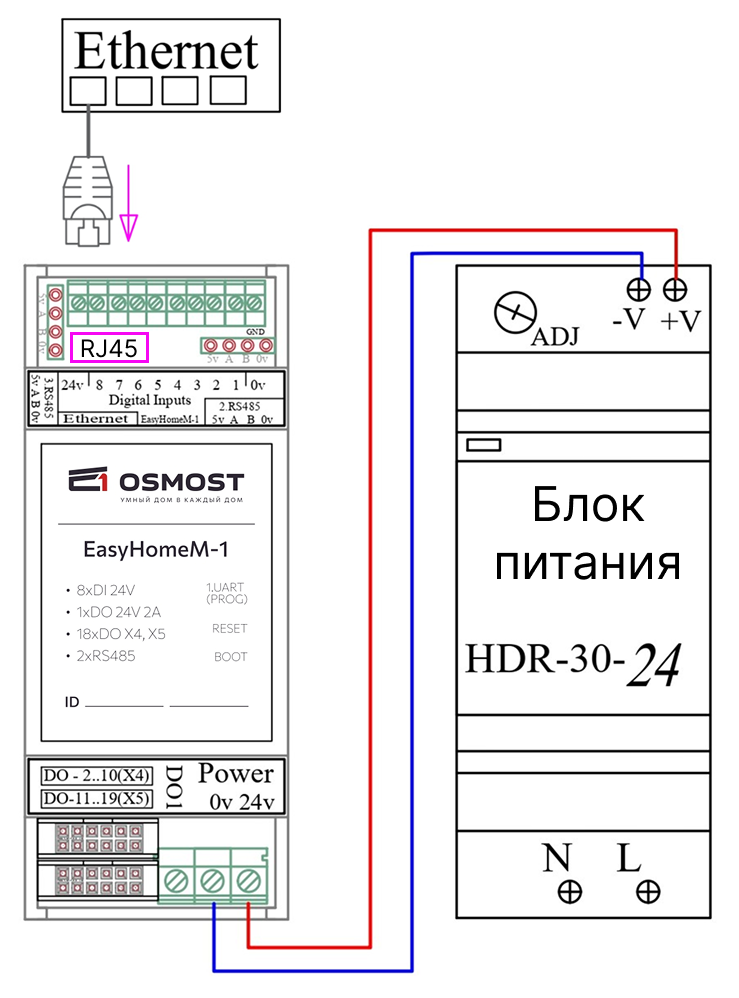

| Основное питание | 24 VDC |
| Рабочее напряжение | 18..27 VDC |
| Потребляемая мощность | 2 Вт (без модулей расширения); 6,5 Вт (один блок расширения релейных выходов) |
| Встроенные блоки питания | Питание процессорного модуля от встроенного изолированного БП: 5В 0,5А. Защита от КЗ и перенапряжения; Для питания датчиков DI выведено основное питание. |
Входы

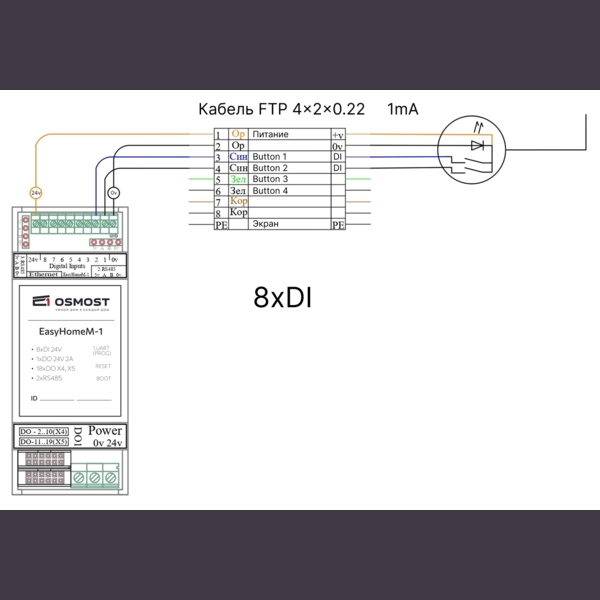

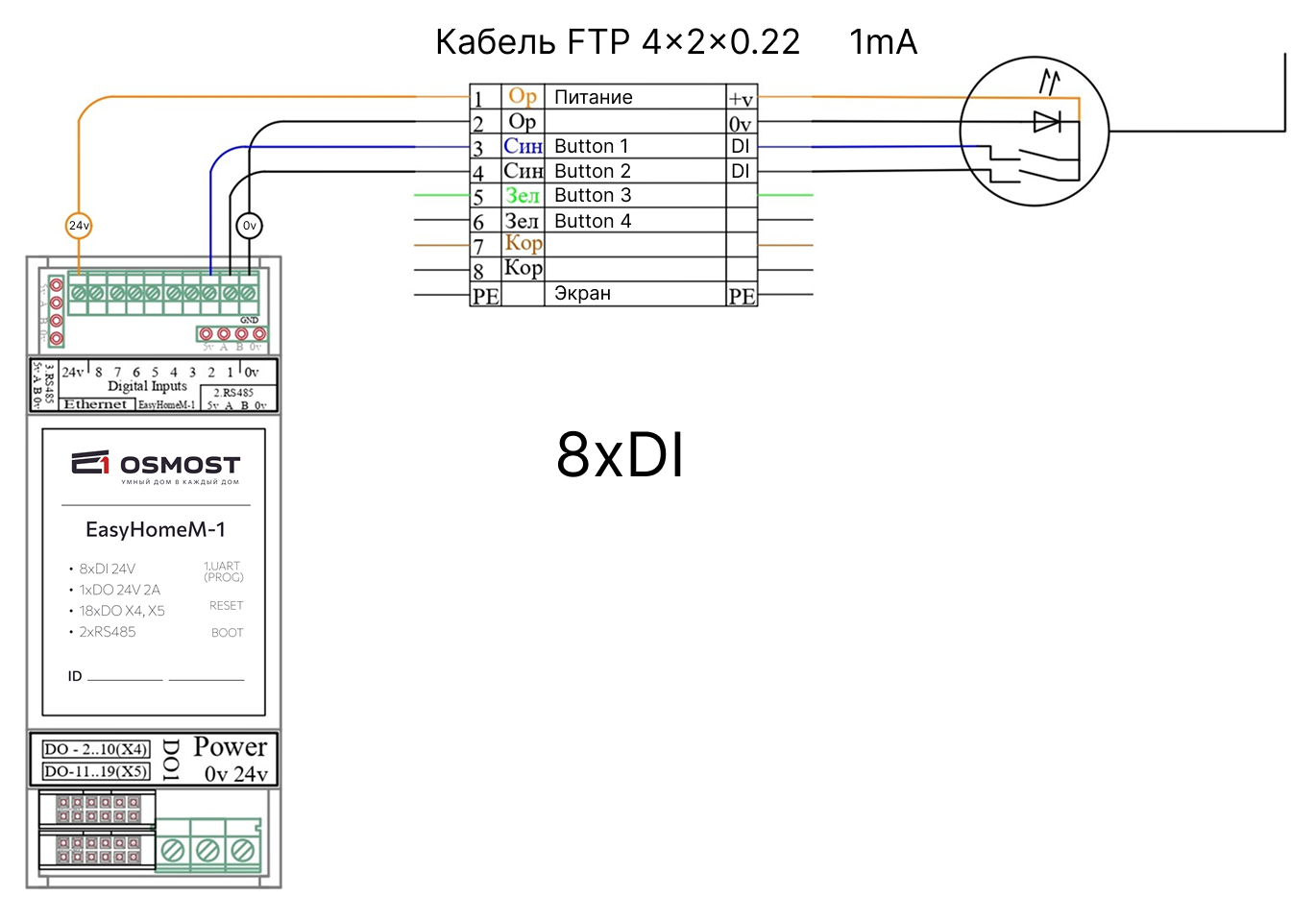

| Входы DI | 8 входов: уровню сигнала 0..2В соответствует логический "0", уровню сигнала 9..60В соответствует логическая "1" Тип защиты: защита от переполюсовки, защита от статических зарядов. |
| Входы ADI | — |
Выходы
| Выходы DO | 18 выходов: (разъемы Х4 и X5) сигналы от транзисторных ключей "открытый коллектор" (18..27В 0,2А) - для подключения двух блоков расширения "Блок 9ти реле (250В 16А)". Нет защиты от КЗ; 1 выход: "нижний ключ" (36В 2А). Тип защиты: защита от переполюсовки, защита от статических зарядов |
| Выходы ADO | — |
Расширения

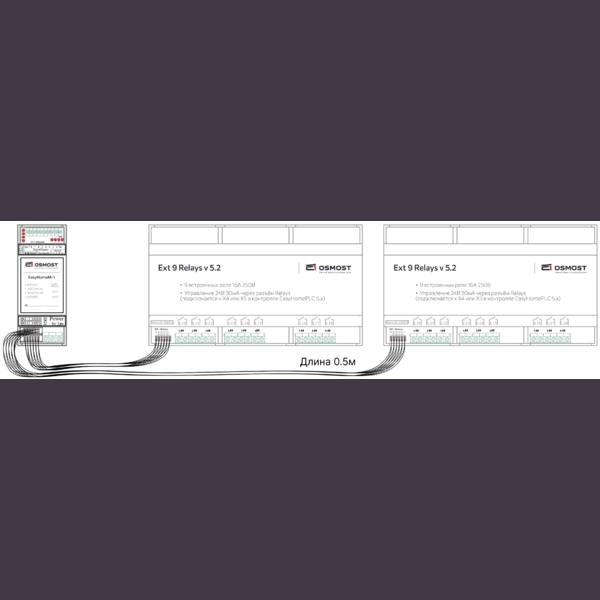

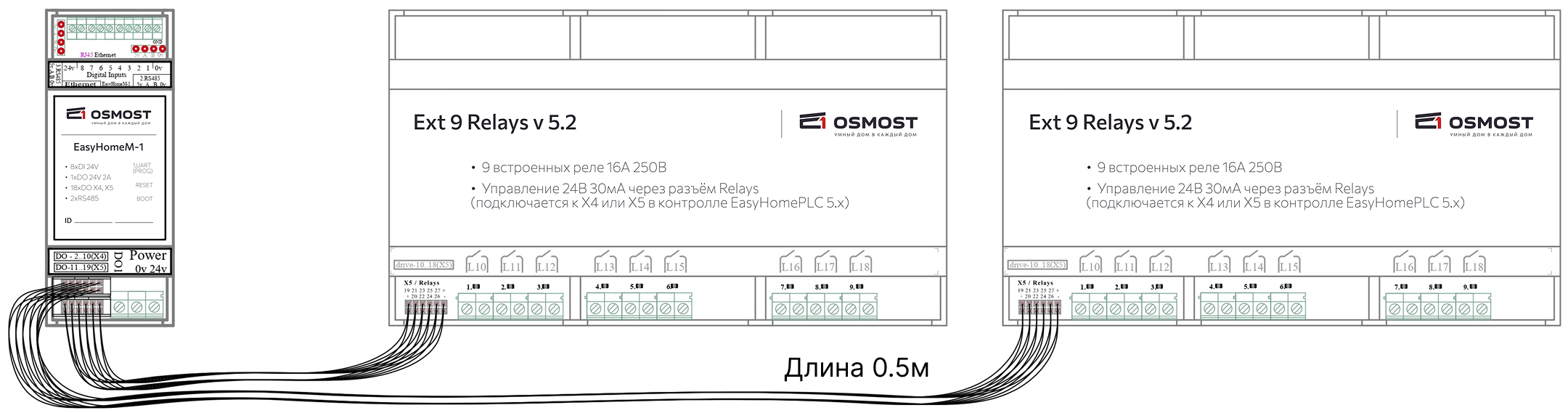

| Блок на 9 моностабильных реле 250В 16A | 2 шт (Разъемы X4, X5) |

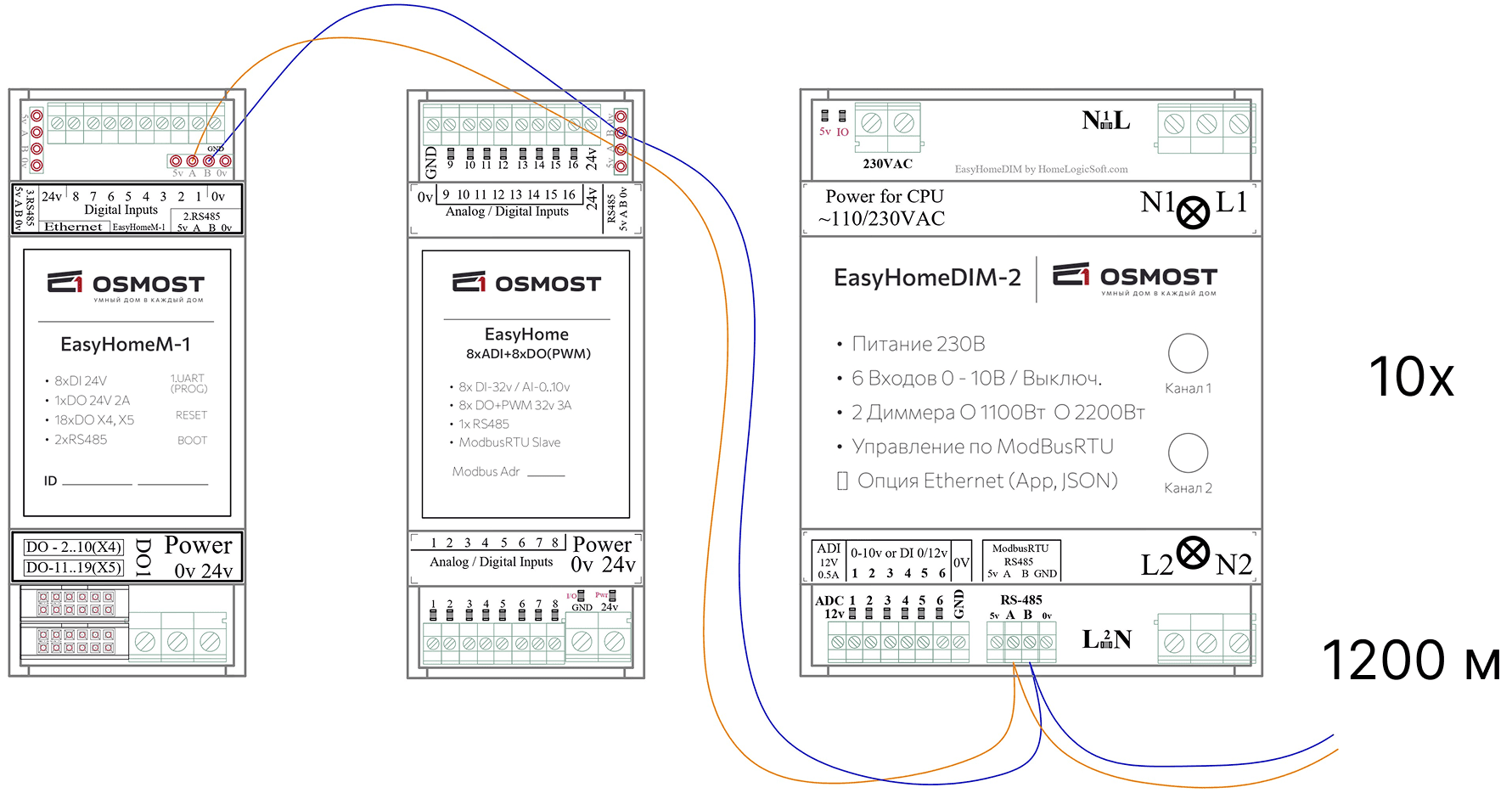

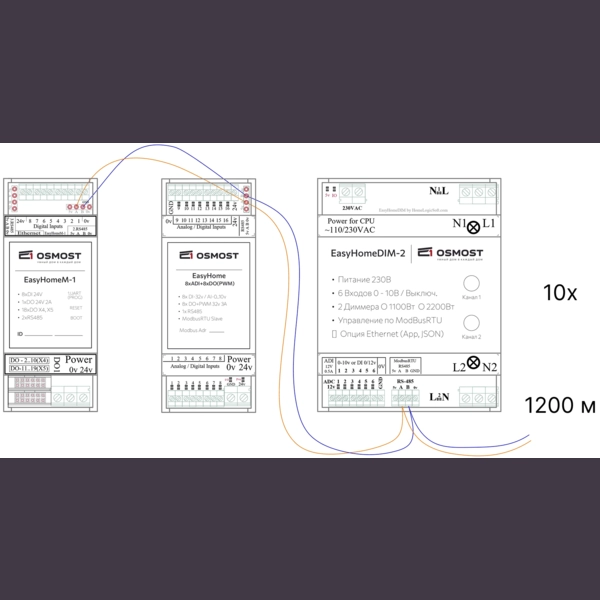

| Модули расширения входов-выходов и регулирования освещения | До 10 модулей и диммеров на один порт RS-485. Для диммеров EasyHomeDIM и модулей EeasyHomeMODUL реализована функция быстрого чтения и записи состояния входов/выходов. |
| Количество поддерживаемых входов/выходов на один ПЛК | вход DI - 255; выход DO - 255; вход AI - 50; выход AO - 50. |
Интерфейсы и коммуникации
| Порты | 2 порта RS-485 1 порт Ethernet 100 Base-T, RJ45 Опционально: дополнительный порт RS-485 или RS-232 с гальванической изоляцией |
| Поддерживаемые протоколы | Modbus RTU, ModbusTCP, HTTP API |
| Графические интерфейсы | ПО EasyHome, ПО Iridium Mobile, через EasyHomeCS Apple HomeKit и Google Home Assistant. |
| Кластеризация | До 10 контроллеров с помощью ПО EasyHome |
| Количество интерфейсов | до 16, без ограничений для ПО EasyHome при использовании облачного сервиса |
| Облачный интерфейс | EasyHomeCLOUD (HTTP API + MQTT). Интеграция с Яндекс.Дом и Сбер |
| Отсылка/прием СМС | При подключении GSM модема с RS232, собранный или совместимый с чипом Siemens MC52i или MC55i. |
Центральный процессор: Espressif (Китай)
