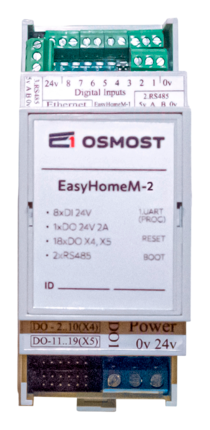

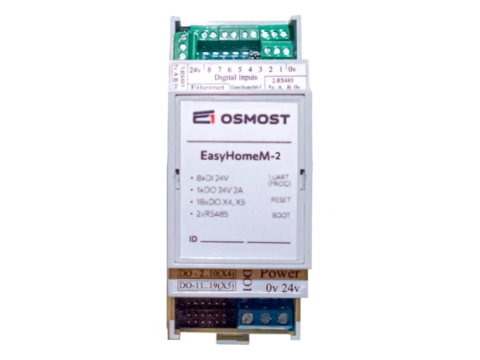

Контроллер EasyHomeM-2

Компактный контроллер для небольших или средних систем с акцентом на расширяемость через внешние релейные блоки и модули. Прошивка и ПО уже включена в стоимость.

8xADI
19xDO "Открытый коллектор": DO1 выведен на колодку 24 В, 2 A, DO2-19 используются для подключения релейных блоков расширения EasyHomePLC 9 Relay или других нагрузок с током потребления до 0.2 А

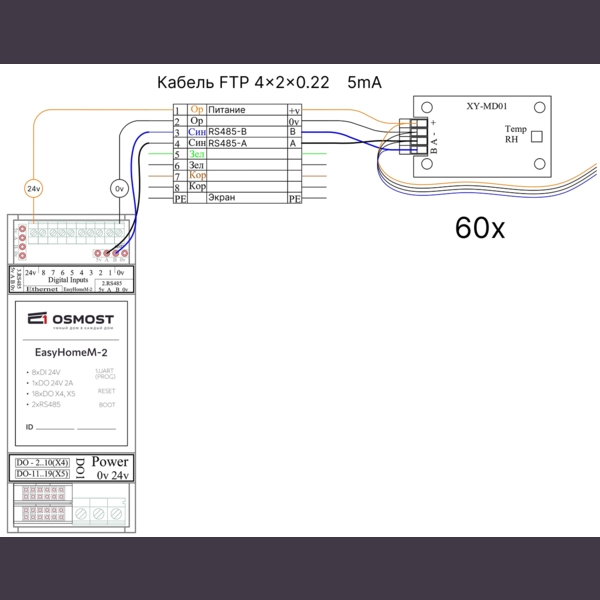

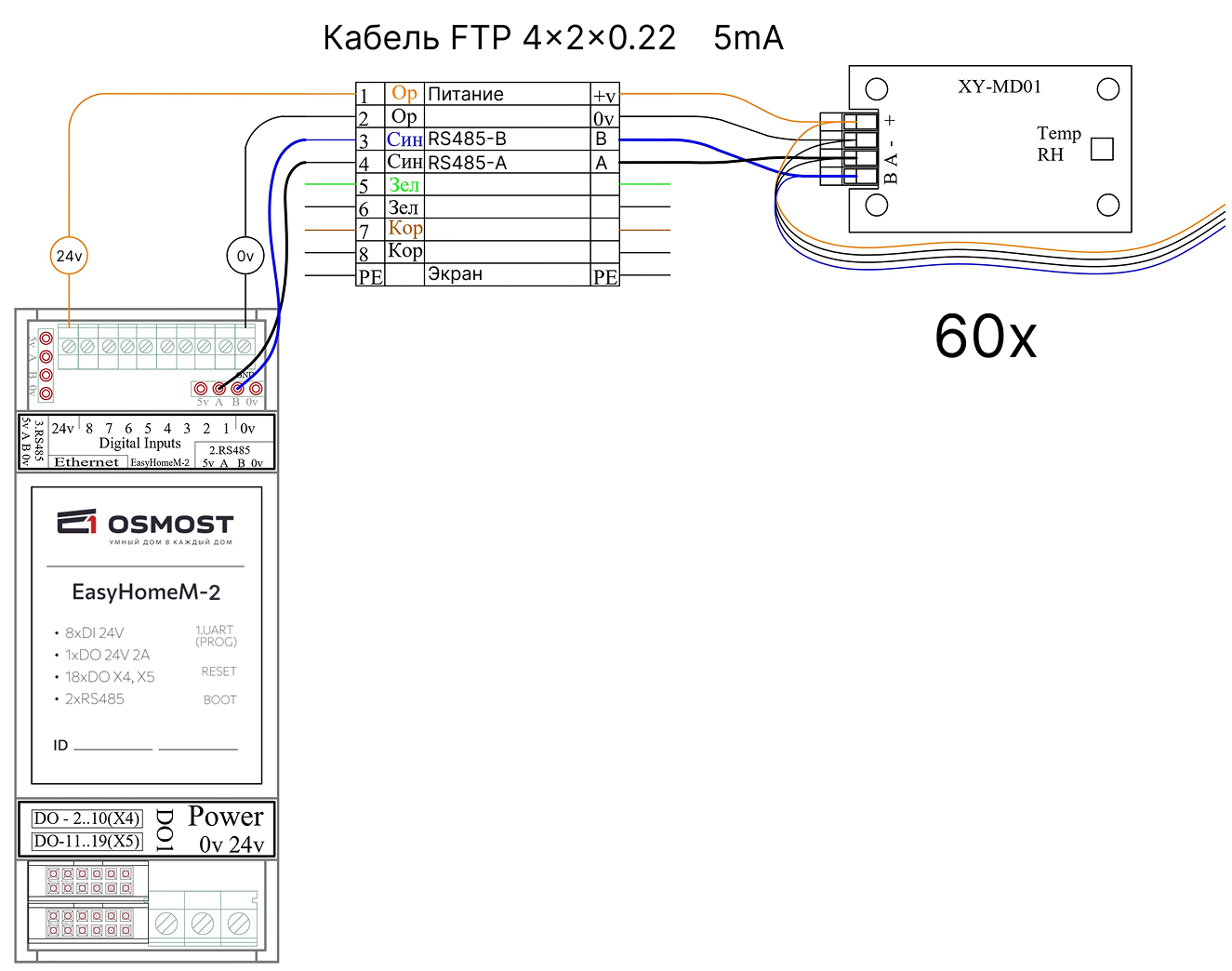

2xRS485 для подключения расширений и внешних устройств
Ethernet 100 Base-T, RJ45

14 900₽

Основные характеристики

Центр документации

О компании

Общие сведения

Процессор	ESP32-DOWDx (Espressif) 160 МГц
Объем оперативной памяти	325 KB
Объем энергонезависимой памяти	4 MB
Работа быстрых функций (Сглаживание диммирования, Счётчики по DI, коммуникация)	20 Гц
RTC	Без поддержки работы при отсутствии питания. Часы синхронизируются автоматически через интернет при включении системы, далее, при работе, часы синхронизируются раз в сутки.

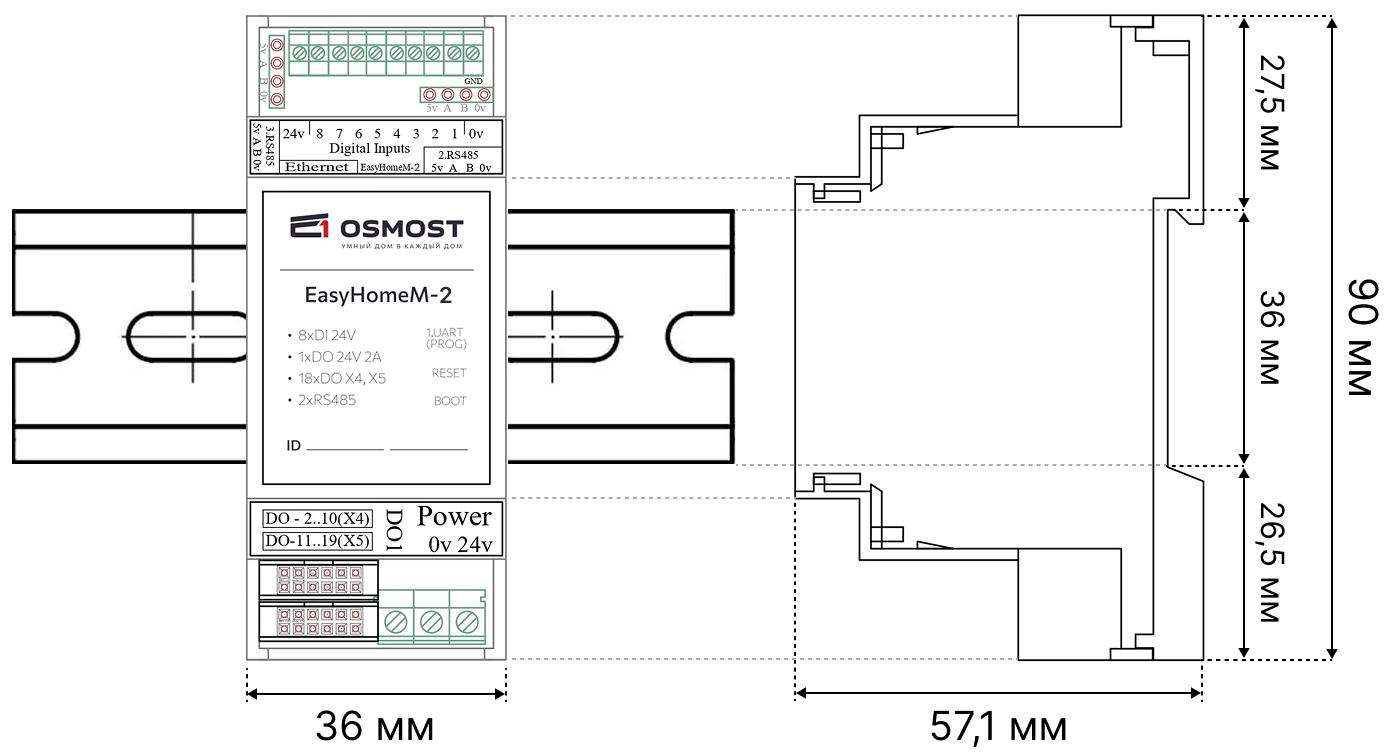

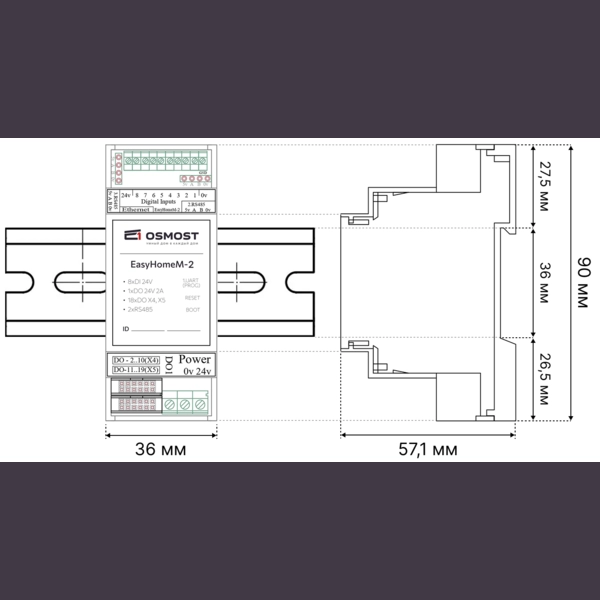

Габариты (ШxВxГ)	36x90x56.5 мм
Вес	90 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (2 DIN места)
Индикация	Индикация светодиодами: питание, работа микропроцессора и отображение работы входов и выходов.
Гарантийный срок	5 лет

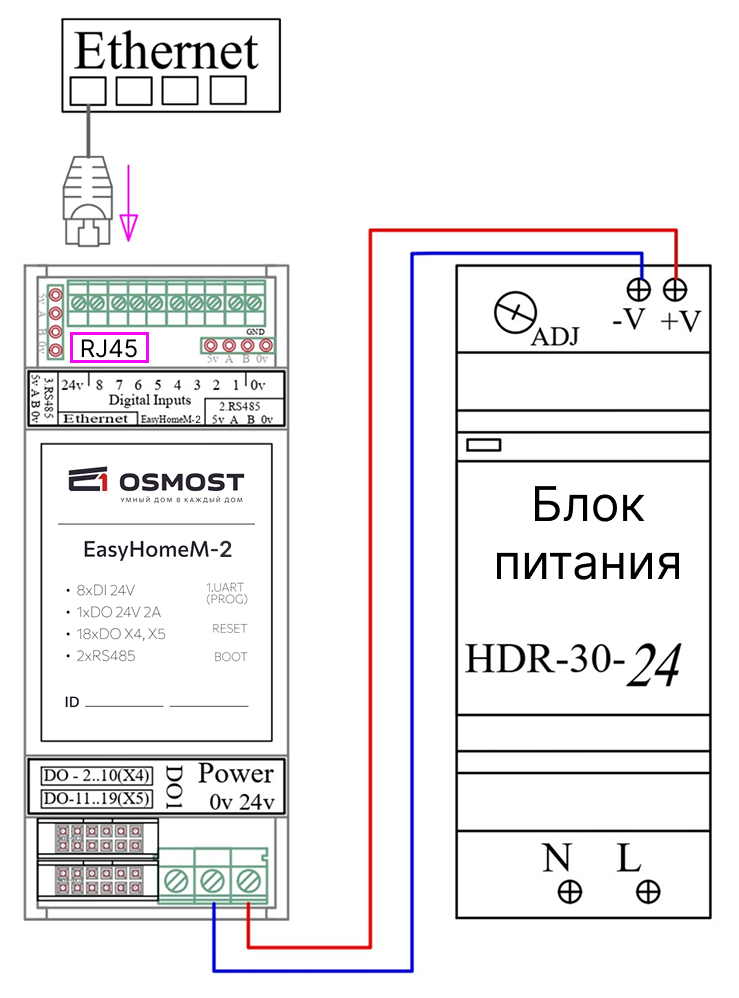

Питание

Основное питание	24 VDC
Рабочее напряжение	18..27 VDC
Потребляемая мощность	2 Вт (без модулей расширения); 6.5 Вт (один блок расширения релейных выходов)
Встроенные блоки питания	Питание процессорного модуля от встроенного изолированного БП: 5 В, 0.5 А. Защита от КЗ и перенапряжения; Для питания датчиков DI выведено основное питание.

Входы

Входы DI	8 входов: уровню сигнала 0..2В соответствует логический "0", уровню сигнала 9..60В соответствует логическая "1" Тип защиты: защита от переполюсовки, защита от статических зарядов.
Входы ADI	8 входов: бинарный ввод и измерение напряжения 0..10 В. Тип защиты: защита от переполюсовки, защита от статических зарядов.

Выходы

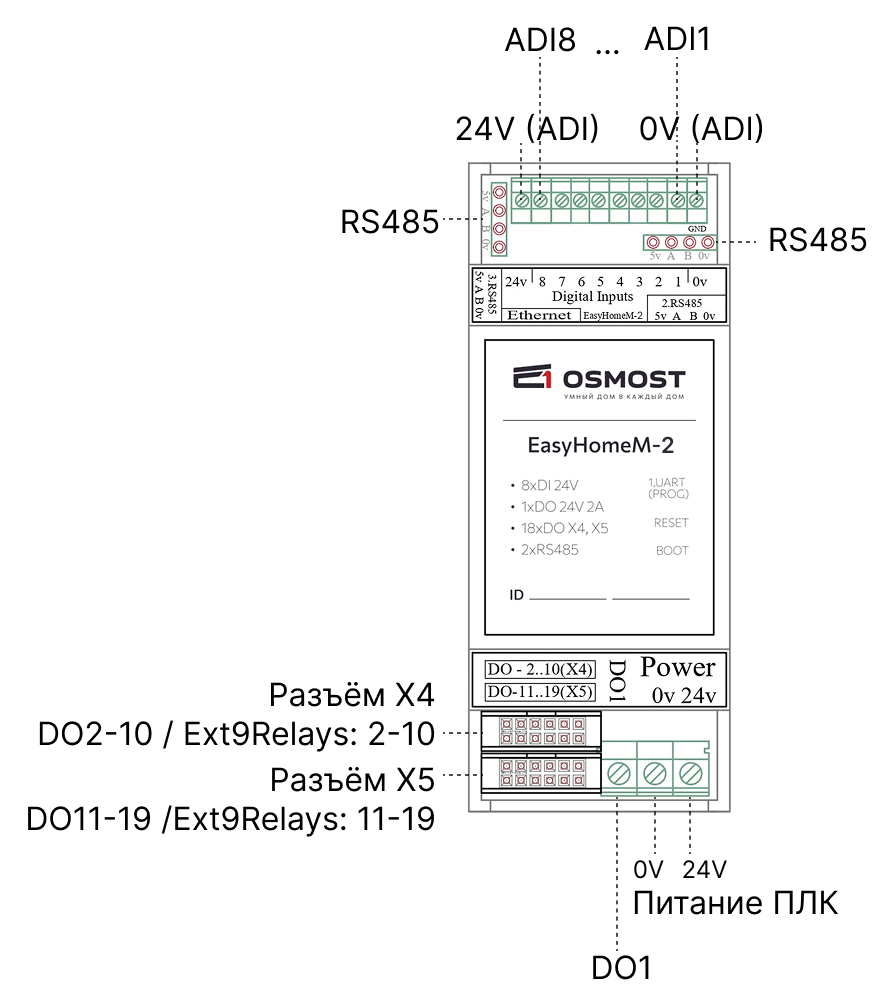

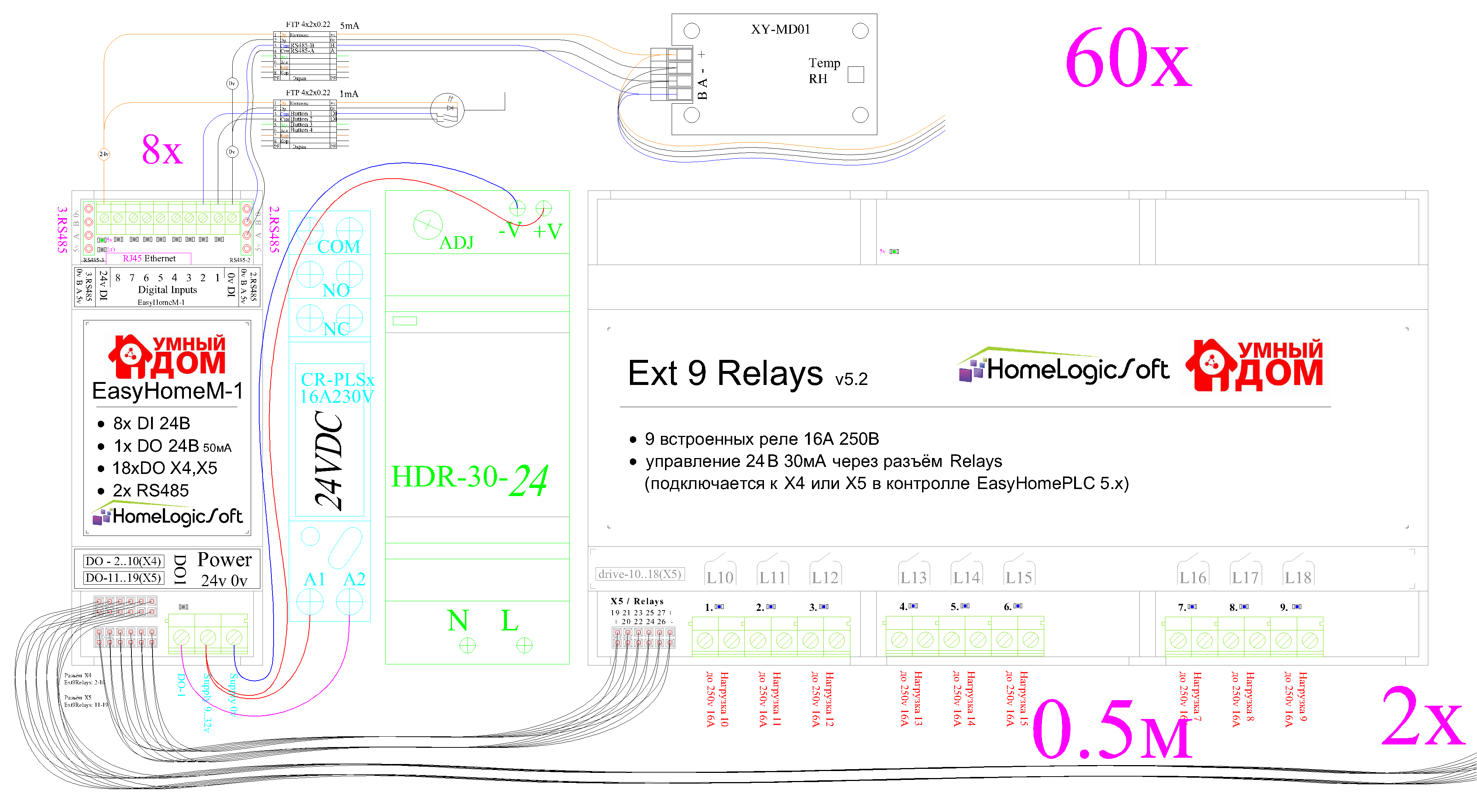

Выходы DO	1 выход: "нижний ключ" (36В 2А). Тип защиты: защита от переполюсовки, защита от статических зарядов 18 выходов: (разъемы Х4 и X5) сигналы от транзисторных ключей "открытый коллектор" (18..27 В, 0.2 А) – используются для подключения двух блоков расширения EasyHomePLC 9 Relay
Выходы ADO	—
Дополнительно	кабели для подключения двух блоков расширения EasyHomePLC 9 Relay идут в комплекте с блоками

Расширения

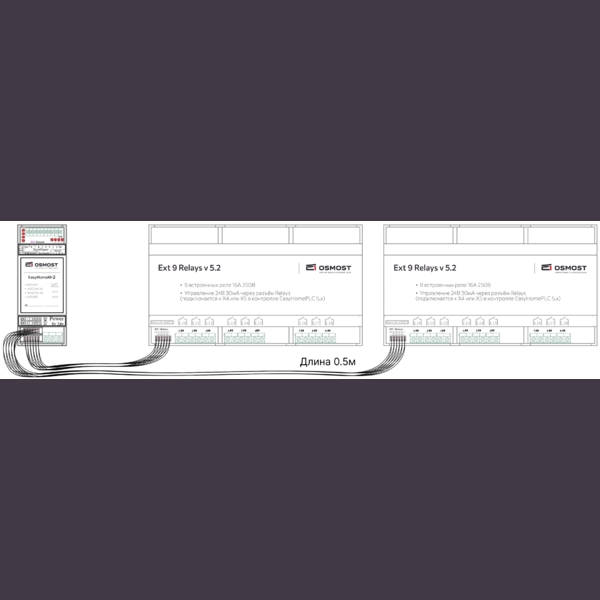

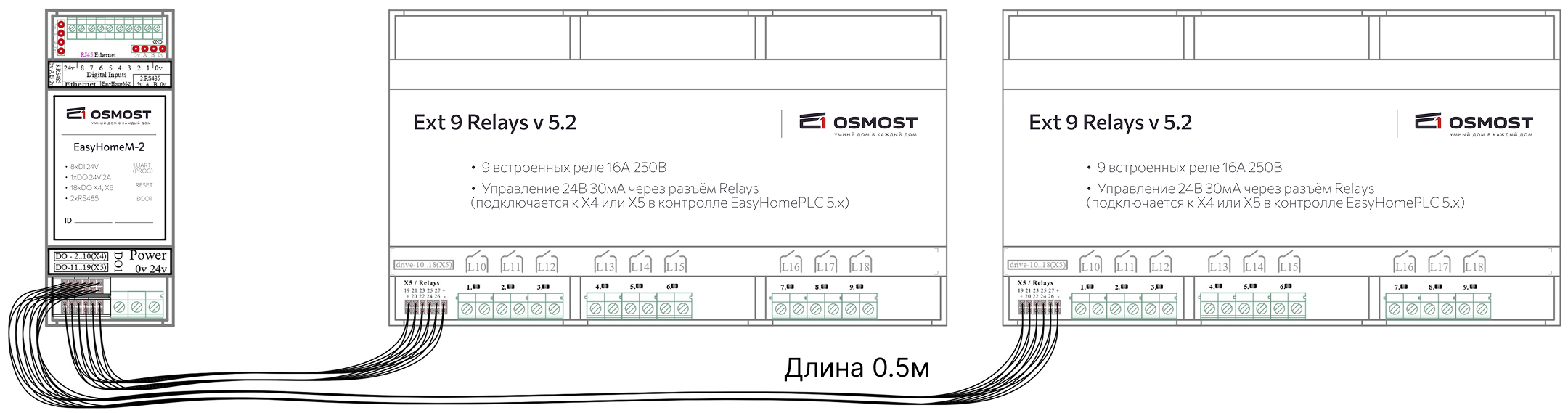

EasyHomePLC 9 Relay	Блок на 9 моностабильных реле 250 В, 16 A: 2 шт (Разъемы X4, X5)

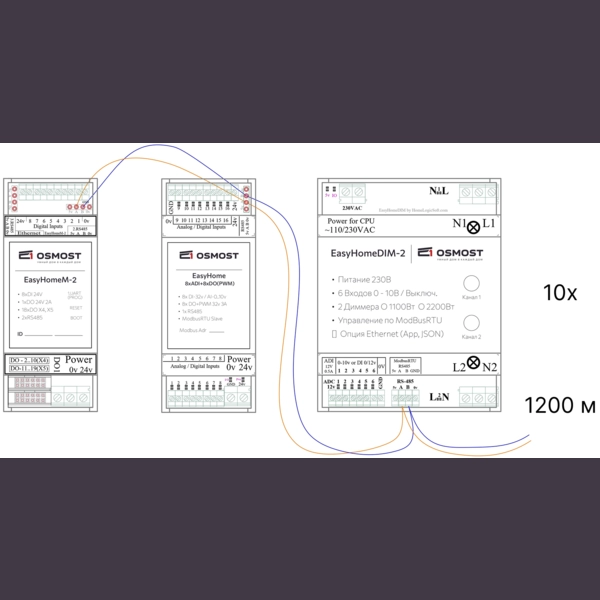

Модули расширения входов-выходов и регулирования освещения	До 10 модулей и диммеров на один порт RS-485. Для диммеров EasyHomeDIM и модулей EeasyHomeMODUL реализована функция быстрого чтения и записи состояния входов/выходов.
Количество поддерживаемых входов/выходов на один ПЛК	вход DI - 255; выход DO - 255; вход AI - 50; выход AO - 50.

Интерфейсы и коммуникации

Порты	2 порта RS-485 1 порт Ethernet 100 Base-T, RJ45 Опционально: дополнительный порт RS-485 или RS-232 с гальванической изоляцией
Поддерживаемые протоколы	Modbus RTU, ModbusTCP, HTTP API
Графические интерфейсы	ПО EasyHome, ПО Iridium Mobile, Apple HomeKit, Google Home Assistant, Яндекс.Дом и Сбер.
Кластеризация	До 10 контроллеров с помощью ПО EasyHome
Количество интерфейсов	до 16, без ограничений для ПО EasyHome при использовании облачного сервиса
Облачный интерфейс	EasyHomeCLOUD (HTTP API + MQTT). Интеграция с Яндекс.Дом и Сбер
Отсылка/прием СМС	При подключении GSM модема с RS232, собранный или совместимый с чипом Siemens MC52i или MC55i.
