Контроллер EasyHomePLC 5.2E

Мощное решение с увеличенным числом входов/выходов, оптимально для крупных систем «Умный дом» с высоким энергопотреблением и большим количеством подключённых устройств. Прошивка и ПО уже включены в стоимость. Уникальный высокотехнологичный двухъядерный микропроцессор с частотой 160–240 МГц, интегрированной оперативной и флэш-памятью, выполненный по 28‑нм техпроцессу, с энергопотреблением до 600 мВт.

32xDI (16xADI + 16xDI)
9хDO мощные бистабильные реле Omron 16 А, 250 В.
18xDO "открытый коллектор" (для подключения релейных блоков расширения EasyHomePLC 9 Relay или других нагрузок с током потребления до 0.2 А)
1xRS232 и 2xRS485 ИЛИ 6xADO LED диммер (Светодиодный диммер)

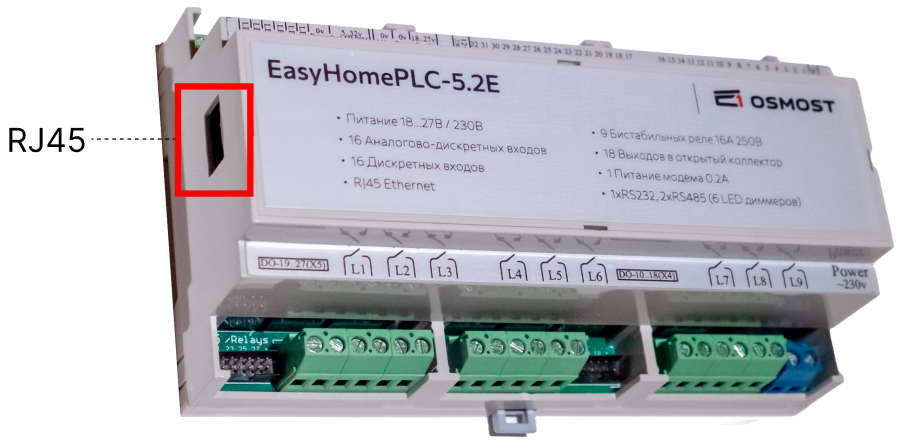

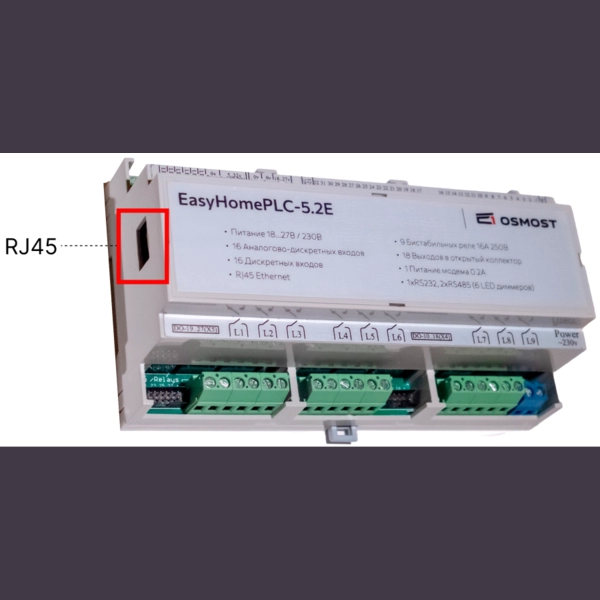

Ethernet 100 Base-T, RJ45

92 000₽

Основные характеристики

Центр документации

О компании

Первое подключение

Общие сведения

Процессор	ESP32-DOWDx (Espressif) 160 МГц
Объем оперативной памяти	325 KB
Объем энергонезависимой памяти	4 MB
Работа быстрых функций (сглаживание диммирования, счётчики по DI, коммуникация)	20 Гц
RTC	Без поддержки работы при отсутствии питания. Часы синхронизируются автоматически через интернет при включении системы, далее, при работе, часы синхронизируются раз в сутки.

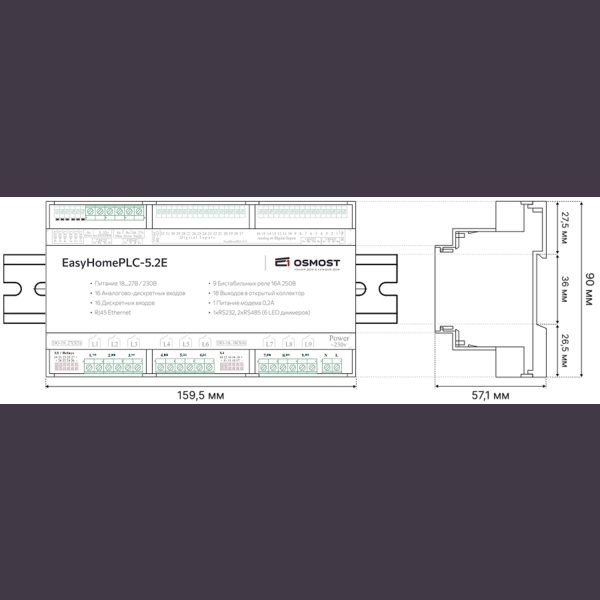

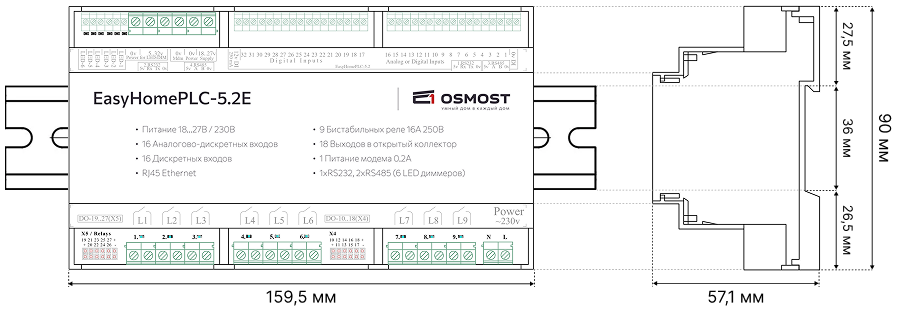

Габариты (ШxВxГ)	159.5x90x56.5 мм
Вес	440 г
Условия эксплуатации	Эксплуатация в закрытых помещениях без агрессивных паров и газов при температуре от -10 до +40 °С и влажности до 80% (без конденсации).
Установка	На DIN-рейку ТН35/7.5/15 (9 DIN мест)
Индикация	Индикация светодиодами: питание, работа микропроцессора и отображение работы входов и выходов.
Гарантийный срок	5 лет

Питание

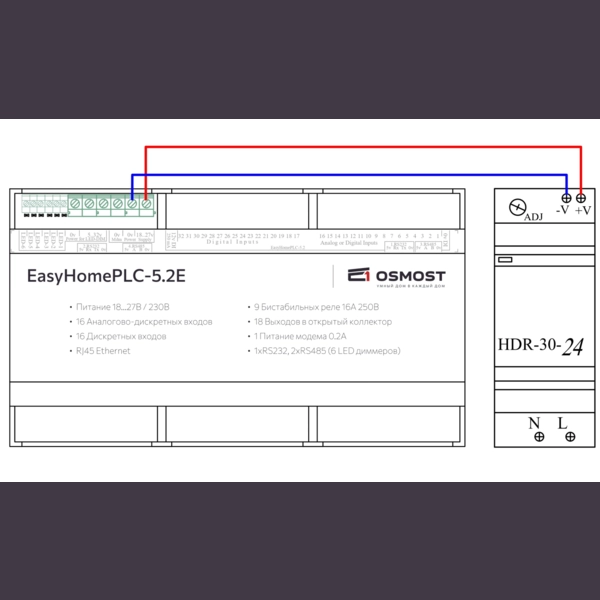

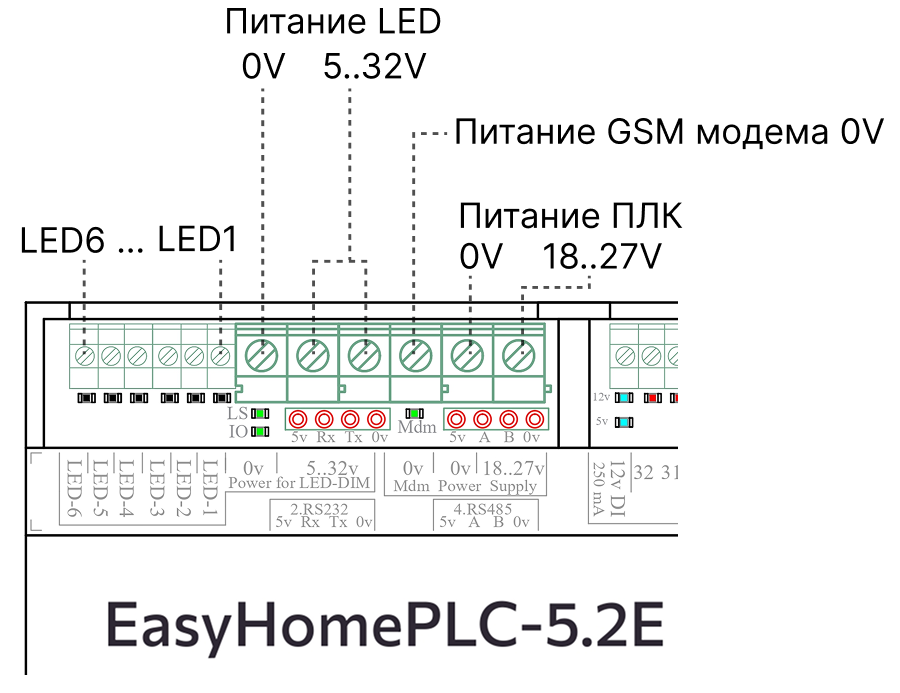

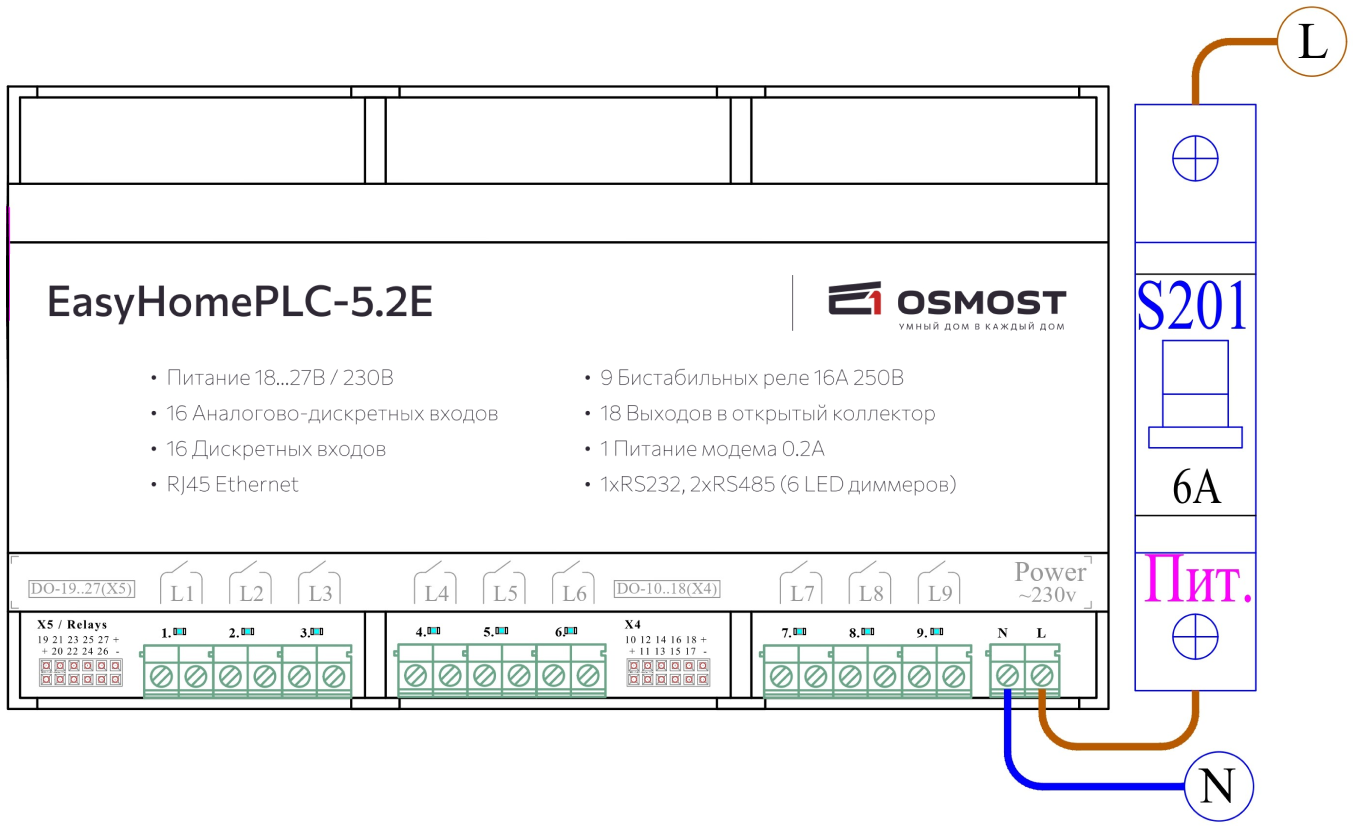

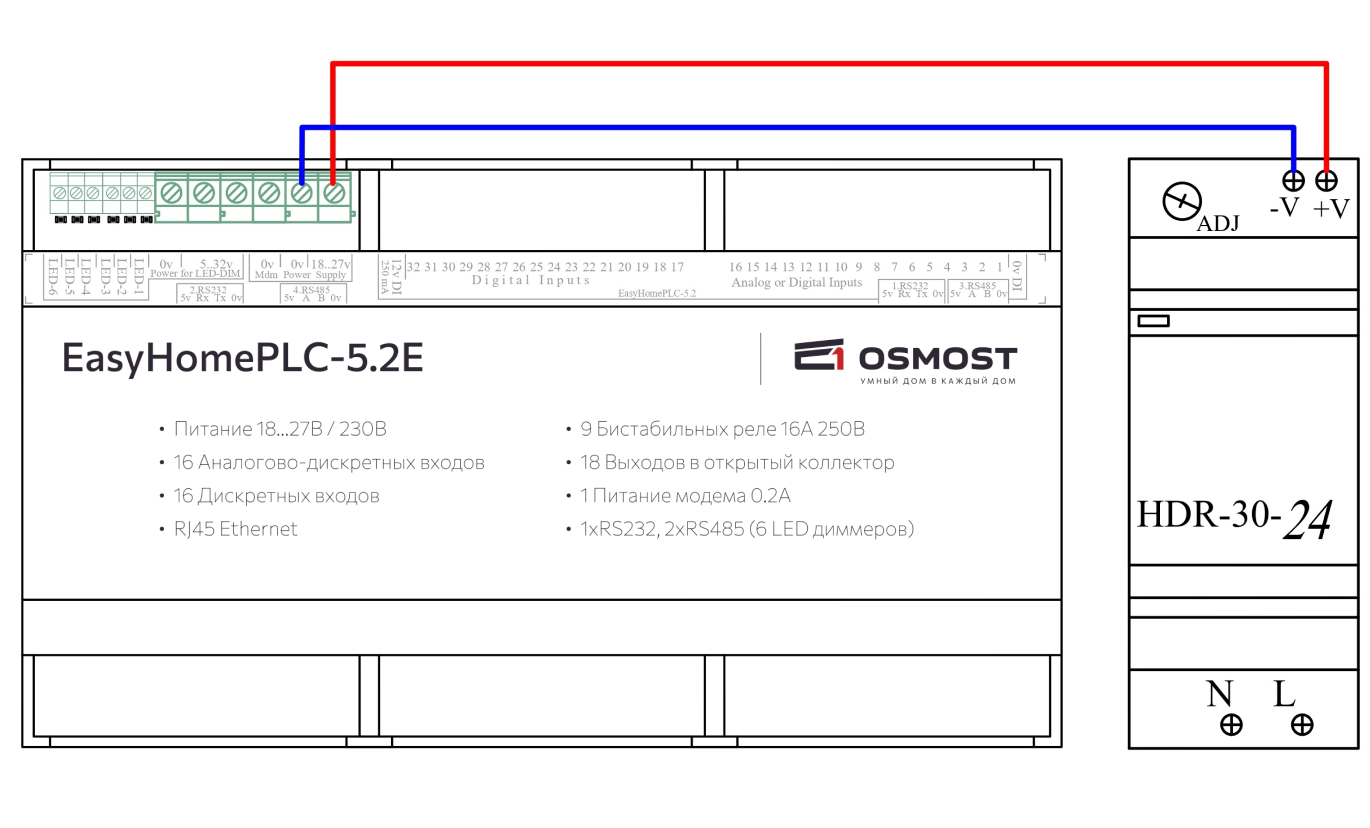

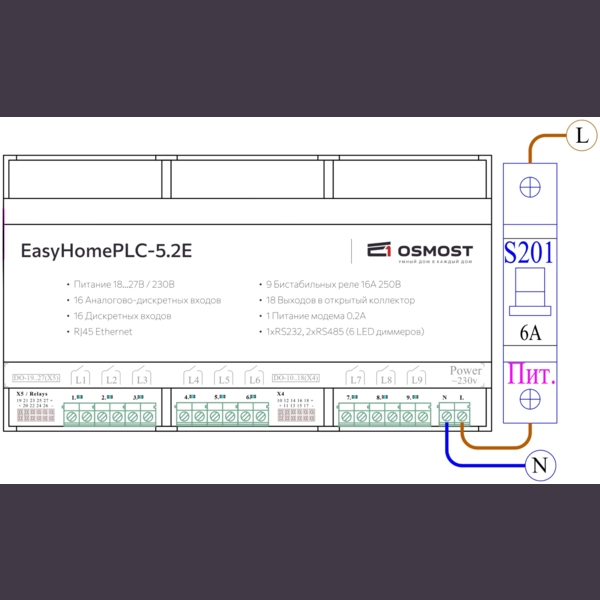

Основное питание	220 VAC или 24 VDC
Рабочее напряжение	110-240 VAC / 18..27 VDC
Потребляемая мощность	3 Вт (без модулей расширения); 6.5 Вт (один блок расширения релейных выходов)
Встроенные блоки питания	Основное питание от встроенного изолированного БП: 24 В, 900 мА. Защита от КЗ, перегрузки, перенапряжения; Питание датчиков на каналах DI и ADI: 12 В, 250 мА; Питание процессорной платы: 5 В, 500 мА.

Входы

Входы DI	16 входов: уровню сигнала 0..2В соответствует логический "0", уровню сигнала 9..60В соответствует логическая "1" Тип защиты: защита от переполюсовки, защита от статических зарядов.

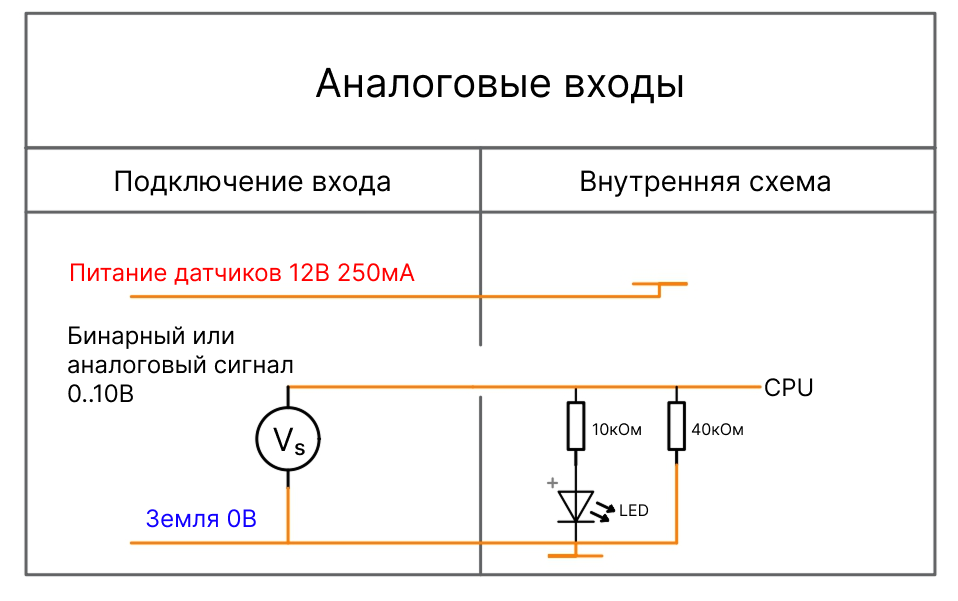

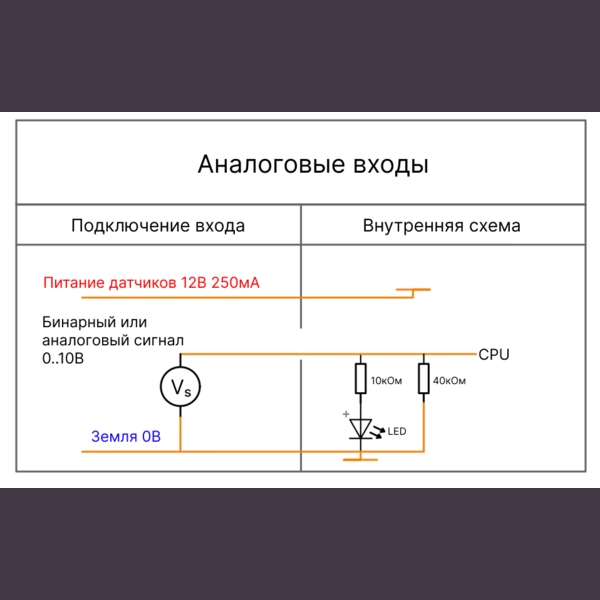

Входы ADI	16 входов: бинарный ввод и измерение напряжения 0..10 В Тип защиты: защита от переполюсовки, защита от статических зарядов.

Выходы

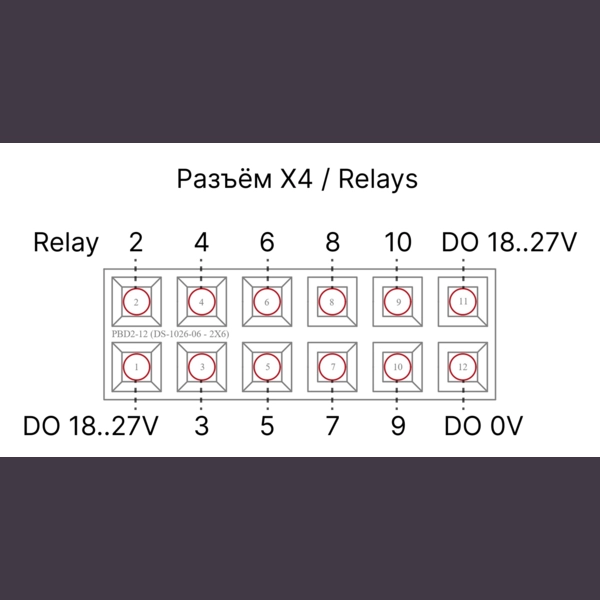

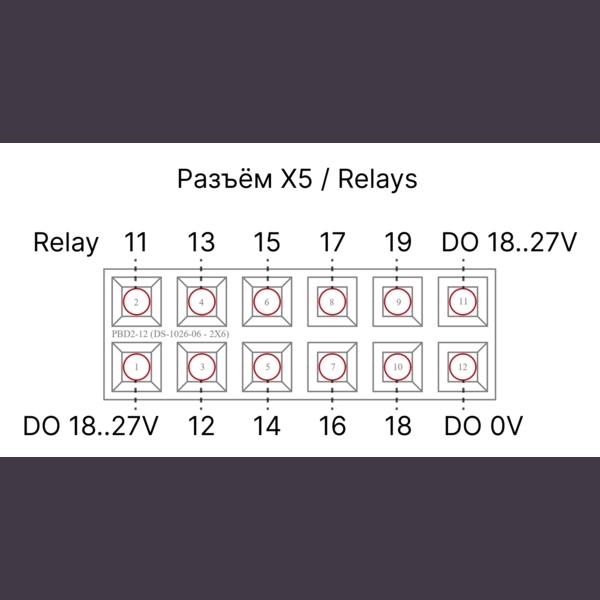

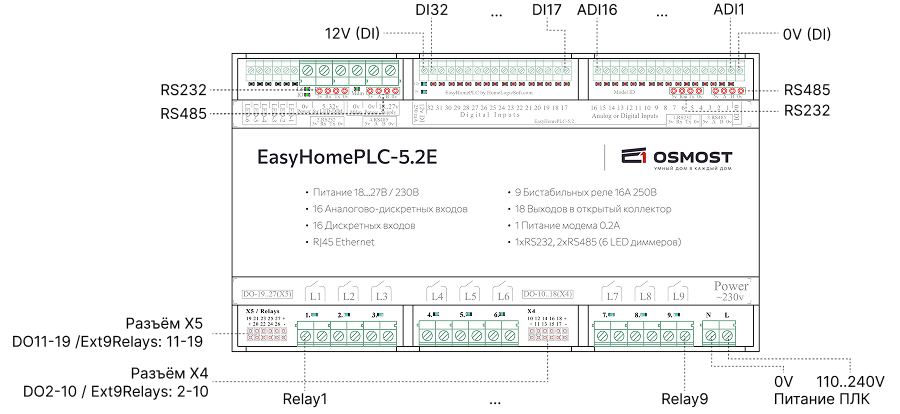

Выходы DO	9 выходов: силовые бистабильные реле (250 В, 16 А) с гальванической развязкой. 18 выходов: (разъемы Х4 и X5) сигналы от транзисторных ключей "открытый коллектор" (18..27В 0,2А) - для подключения двух блоков расширения "Блок 9ти реле (250 В, 16 А)". Нет защиты от КЗ. 1 выход: питание GSM модема от встроенного БП (5..32В 1,4А). Тип защиты: защита от переполюсовки, защита от статических зарядов

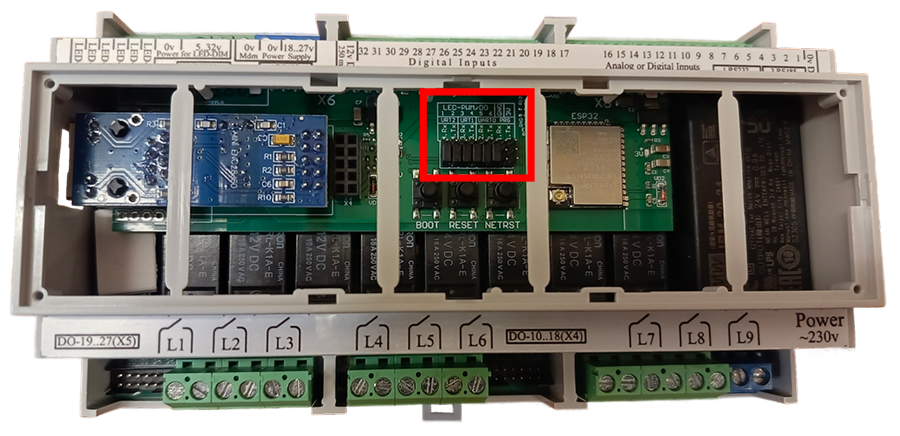

Выходы ADO	6 выходов LED диммер: ШИМ 0-12 кГц (по умолчанию 200Гц) (5..32 В, 1.4 А) или DO или AO 0-10 В через RC-цепь. Выбираются перемычкой: или 6 выходов, или порты 1xRS232 и 2xRS485. Тип защиты: защита от переполюсовки, защита от статических зарядов, управление через оптоизоляцию.
Дополнительно	кабели для подключения двух блоков расширения EasyHomePLC 9 Relay идут в комплекте с блоками

Расширения

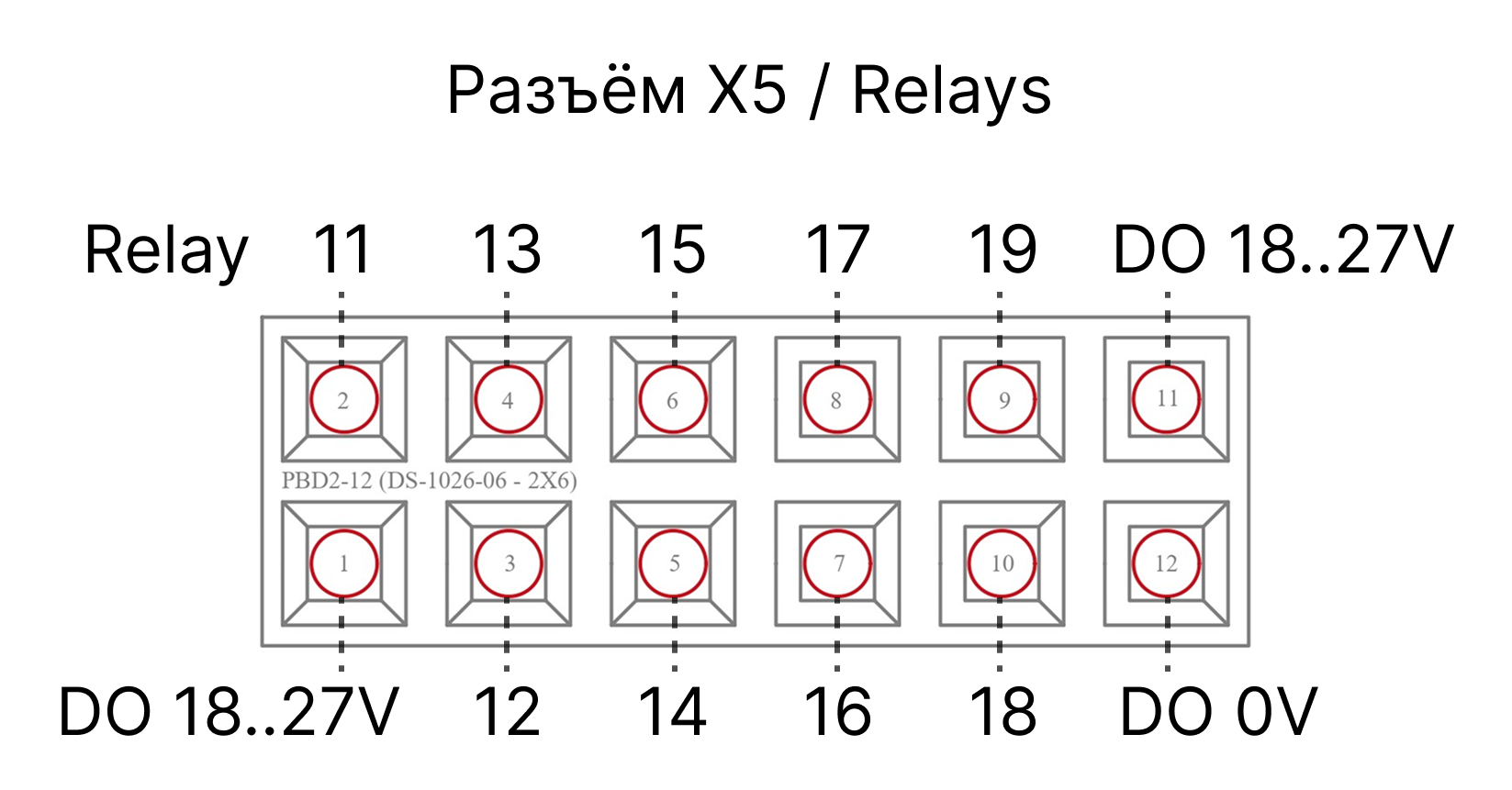

EasyHomePLC 9 Relay	Блок на 9 моностабильных реле 250 В, 16 A: 2 шт (Разъемы X4, X5)
Модули расширения входов-выходов и регулирования освещения	До 10 модулей и диммеров на один порт RS-485. Для диммеров EaasyHomeDIM и модулей EeasyHomeMODUL реализована функция быстрого чтения и записи состояния входов/выходов.
Количество поддерживаемых входов/выходов на один ПЛК	вход DI - 255; выход DO - 255; вход AI - 50; выход AO - 50.

Интерфейсы и коммуникации

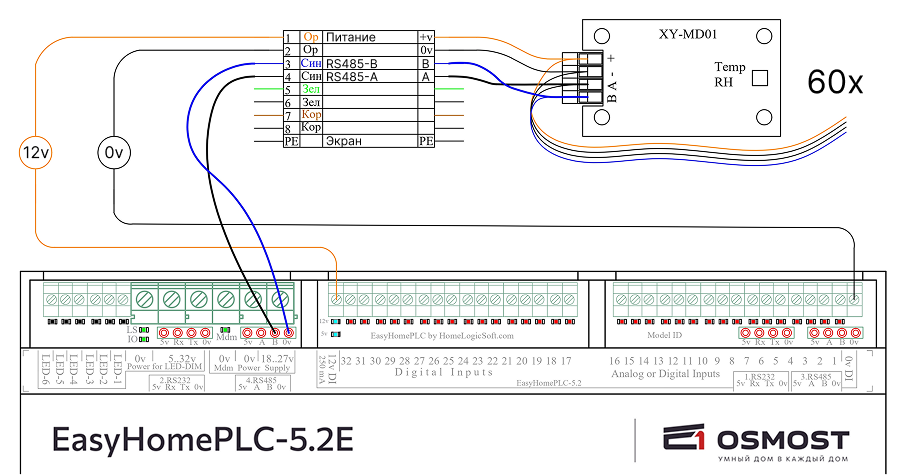

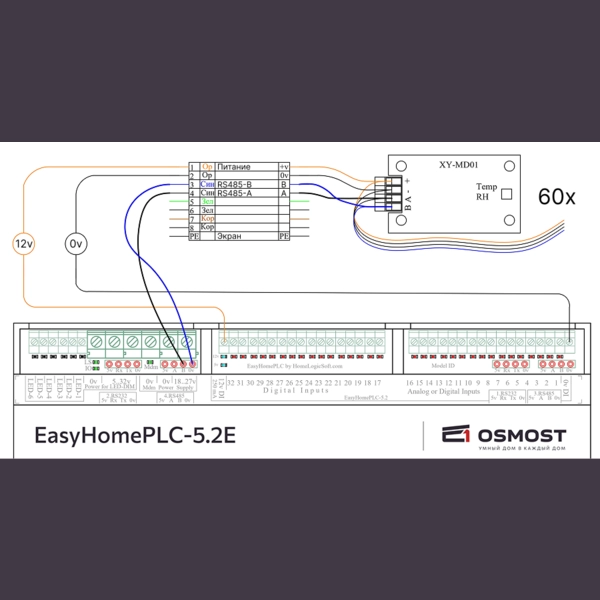

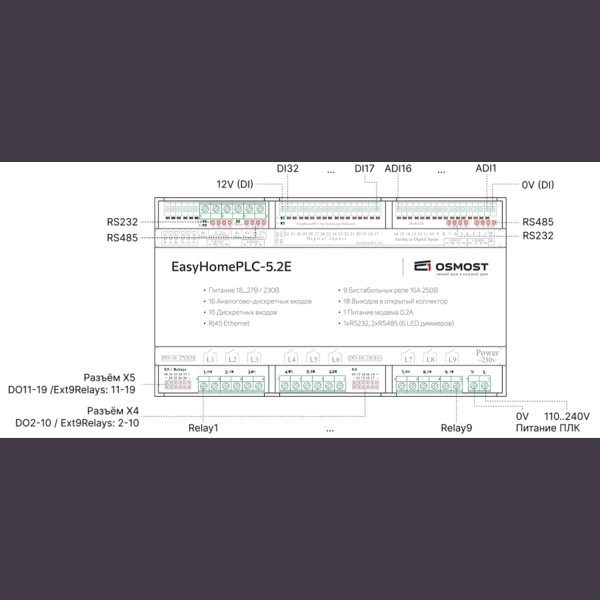

Порты	2 порта RS-485 с общей гальванической изоляцией 1 порт RS-232 с общей гальванической изоляцией 1 порт Ethernet 100 Base-T, RJ45
Поддерживаемые протоколы	Modbus RTU, Modbus TCP, HTTP API.
Графические интерфейсы	ПО EasyHome, ПО Iridium Mobile, Apple HomeKit, Google Home Assistant, Яндекс.Дом и Сбер.
Кластеризация	До 10 контроллеров с помощью ПО EasyHome
Количество интерфейсов	до 16, без ограничений для ПО EasyHome при использовании облачного сервиса
Облачный сервис	EasyHomeCLOUD (HTTP API + MQTT). Интеграция с Яндекс.Дом и Сбер
Отсылка/прием СМС	При подключении GSM модема с RS232, собранный или совместимый с чипом Siemens MC52i или MC55i.

Для каких задач подходит

Проводной российский контроллер умного дома EasyHomePLC 5.2E с центральным процессором Espressif (Китай) подходит для автоматизации квартир, коттеджей, небольших офисов и коммерческих помещений. Имеет 32 входа и 34 выхода, поддерживает до 10 модулей ввода‑вывода Osmost (2–3 модуля по 32 канала для задержки <1 с) и кластерное сопряжение по Ethernet до 10 контроллеров. Практически рекомендованная система — примерно 192 входа и 171 выход.

Подробнее про применение.

Функции

В контроллере уже запрограммированно большое количество функций:

Контроль освещения;
Контроль климата;
Контроль систем вентиляции и кондиционирования;
Управление охранной и пожарной системами;
Контроль над протечками воды и утечками газа;
Контроль потребляемой мощности по нескольким фазам с автоотключением неприоритетных нагрузок;
Управление розетками и прочими электроприборами;
Сбор информации со счетчиков воды, газа, электричества.

Все управление осуществляется через сценарии и предустановки в ПО EasyHome. Если стандартных возможностей недостаточно, доступна программируемая свободная функция, которую можно настроить под ваши конкретные задачи.

Вы можете купить контроллер EasyHomePLC 5.2E от отечественного производителя на этом сайте, без доплат.

Нажмите, чтобы раскрыть Свернуть текст

1. Как подключить контроллер умного дома

Контроллер подключается через программное обеспечение EasyHome. Первое подключение контроллера c приложением EasyHome описано в инструкции. При возникновении вопросов можно обратиться к нашим инженерам через мессенджеры или заполнив форму на сайте.

2. Какая гарантия на контроллеры?

На контроллер управления умным домом EasyHomePLC 5.2E действует гарантия 5 лет. Подробнее об условиях покупки и доставки можно прочитать здесь.

3. С каким оборудованием можно интегрировать контроллер?

Интегрируется с вентиляционными машинами, кондиционерами, счетчиками, ОПС, шторами и т.д. Про интеграцию с другим оборудованием можно прочитать здесь. Мы постоянно обновляем этот список, и в случае, если вы не нашли нужное вам оборудование – напишите нам, чтобы узнать о возможности доработки функционала и заказать контроллер EasyHomePLC 5.2E.

4. Какое максимальное количество релейных выходов поддерживает контроллер?

Контроллер поддерживает максимум 34 релейных выхода. 9 встроенных реле Omron (16A, 250V), по 9 реле через разъёмы X4 и X5 (каждый модуль — 9 DIN‑мест, 16A, 250V), 6 выходов LED‑диммера, используемых как DO, и один переназначаемый выход (питание модема) для управления реле/контактора.

5. Какие преимущества есть у контроллера

Контроллер Osmost EasyHomePLC 5.2E предлагает несколько практических преимуществ:

Компактная модульная конструкция: в корпусе размером 9 DIN-мест размещены 9 независимых реле, каждое рассчитано на 250 В и 16 А.
Встроенные блоки питания: три источника питания — 24 В 20 Вт для реле и внешних нагрузок, 12 В 3 Вт для внешних датчиков и стабилизированное 5В изолированное питание для процессорной платы с Ethernet — в большинстве случаев устраняют необходимость во внешних источниках.
Низкое энергопотребление: собственное потребление контроллера ниже 4 Вт, что снижает эксплуатационные затраты и тепловыделение.
Надёжность и помехозащищённость: гальваническая развязка процессора, портов входа‑выхода и интерфейсов RS485/RS232, а также супрессоры для подавления наводок повышают устойчивость к помехам и обеспечивают безопасную работу в промышленных средах.
Современный инженерный подход: контроллер спроектирован с использованием актуальных САПР и EDA — Altium Designer, SolidWorks и AutoCAD — что обеспечивает высокое качество конструкции и документации.

Эти особенности делают контроллер EasyHomePLC 5.2E удобным для установки в щитах, надёжным в промышленных условиях и минимизируют потребность в дополнительном оборудовании.
